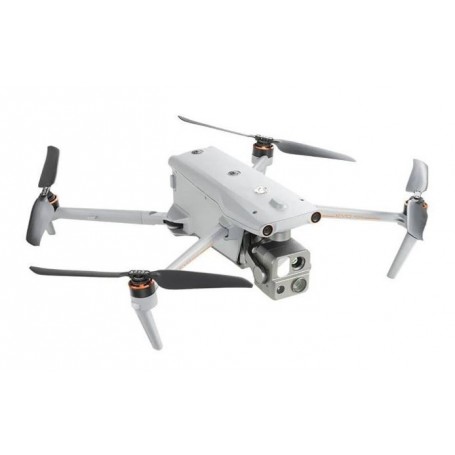

Dron Autel Evo Max 4N

Alcance nuevas fronteras

La serie EVO Max te ofrece una autonomía avanzada. Evalúa entornos complejos para crear rutas de vuelo en 3D en tiempo real para evitar obstáculos sin igual. Los sensores avanzados hacen posible el vuelo en áreas no disponibles con GPS y las increíbles cámaras térmicas y de luz estelar desbloquean nuevos escenarios de seguimiento e identificación de objetos. Con un diseño plegable y resistente a la intemperie, la serie es tan portátil como es capaz.

• Evitación de obstáculos de 720°
• Navegación en entornos sin GPS
• Redes de malla A
• Cámara de luz estelar de 0,0001 LUX
• Baterías intercambiables en caliente
• Rango de transmisión de 12,4 millas
• 42 minutos máx. Tiempo de vuelo
• Clasificación climática IP43

Búsqueda automática de ruta

Autonomy Engine de Autel recopila datos ambientales circundantes y planifica rutas de vuelo en 3D a través de entornos complejos como montañas, bosques y edificios. Los casos de uso incluyen reconstrucción rápida de escenas en 3D, supervisión de la seguridad pública, inspección industrial y agrimensura.

Navegación en entorno de GPS denegado

Los sensores avanzados permiten que la serie EVO Max navegue dentro de estructuras reforzadas, bajo tierra o en entornos sin GPS.

Identificación y seguimiento precisos de objetos

Basada en la tecnología de reconocimiento de IA de Autel, la serie EVO Max puede identificar y fijar automáticamente diferentes tipos de objetivos, como fuentes de calor, personas en movimiento o vehículos, y lograr seguimiento a gran altitud y recopilación de datos para las fuerzas del orden.

Sin puntos ciegos. Evitación definitiva de obstáculos

La serie EVO Max es el único dron comercial que combina sistemas de visión binocular tradicionales con tecnología de radar de ondas milimétricas. Esto permite que el motor Autel Autonomy integrado perciba objetos de hasta 0,5 pulgadas, eliminando los puntos ciegos y permitiendo el funcionamiento en condiciones de poca luz o lluvia.

Anti atasco, anti interferencia

La serie EVO Max utiliza módulos y algoritmos de control de vuelo avanzados especialmente diseñados para contrarrestar la suplantación de RFI, EMI y GPS. Esto permite que la serie EVO Max vuele con confianza cerca de líneas eléctricas, estructuras críticas y en áreas complejas.

A-Malla 1.0. La primera red de malla de la industria

La serie EVO Max presenta el nuevo sistema A-Mesh, que permite la comunicación, conexión y colaboración autónomas entre drones.

Alcance mejorado

Los nodos de comunicación se pueden colocar estáticamente en colinas o postes para brindar cobertura total a un área, o un enjambre de drones puede proporcionar puntos de comunicación móviles para extender la cobertura de todo el grupo.

Aplicaciones más allá de la línea de visión

Con A-Mesh, varios drones en las cercanías pueden actuar como puntos de retransmisión para mejorar en gran medida la efectividad de la operación BVLOS.

Antiinterferencia mejorada

La serie EVO Max puede comunicarse perfectamente con otros drones cercanos, a diferencia de una estructura de cadena tradicional. Si un solo dron falla o sale inesperadamente, todo el sistema se autoorganizará de forma independiente y continuará transmitiendo información crítica.

Control de flota completa

Se pueden controlar múltiples drones de forma autónoma por 1 piloto o por un grupo de pilotos simultáneamente con o sin cobertura LTE.

Autel SkyLink 3.0

El sistema SkyLink 3.0 de la serie EVO Max viene con 6 antenas, 4 bandas de frecuencia, cifrado AES-256 e integración 4G opcional para brindar a los usuarios las capacidades de vuelo más avanzadas jamás vistas en un EVO.

• Distancia de transmisión de imágenes de 12,4 millas
• <150 ms de latencia
• Calidad de imagen en tiempo real 1080P@30FPS
• 900MHz/2.4GHz /5.2GHz/5.8GHz* Bandas de frecuencia

*Mientras que 900 MHz solo se aplica a las regiones FCC, 5,2 GHz solo se aplica a las regiones FCC, CE y UKCA.

Carga útil lista para la misión

La carga útil integra una cámara de luz estelar, una cámara gran angular, una cámara con zoom, una cámara térmica y un telémetro láser para todas las necesidades de captura de datos y toma de decisiones críticas.

Explora la noche. EVO Máx 4N

Cámara de luz de las estrellas

• 2.3MP
• LUX: 0,0001, ISO: 450000
• Equivalente: 41,4 mm

Cámara ancha

• 50 megapíxeles
• CMOS de 1/1,28"
• Apertura: f/1,9
• DFOV: 85°
• Equivalente: 23 mm

Cámara térmica

• 640×512, distancia focal: 9,1 mm
• Zoom digital de 16x
• Rango: -4 ℉ a 1022 ℉

Localizador Laser

• Rango de medición: 16,4–3737 pies
• Precisión de medición: ± (1 m + D×0,15%)

Persigue el calor y explora la noche

Cámara de luz de las estrellas

Utilice esta nueva cámara para explorar la noche con objetivos bloqueados y rastreados.

Súper Zoom

Utilice esta nueva cámara para explorar la noche con objetivos bloqueados y rastreados.

Supersensibilidad

Moonlight Algorithm 2.0 mejora el posprocesamiento y le permite capturar imágenes nítidas y detalladas en entornos con poca luz.

Vídeo: 4K 30 fps, ISO máximo 64000

Foto: El modo Luz de luna reduce el ruido y mejora el HDR.

Fuerte percepción infrarroja

Equipado con una cámara termográfica de alta resolución de 640 x 512, distancia focal de 9,1 mm y zoom digital de 16x.

Rango preciso

Toque un objetivo para obtener las coordenadas y la altitud rápidamente desde una distancia de hasta 0,75 millas.

Plataforma de aplicaciones empresariales Autel

La aplicación Autel Enterprise está diseñada desde cero para aplicaciones industriales y presenta una interfaz completamente nueva para una operación simple y eficiente. Las funciones adicionales y los modos semiautónomos maximizan la capacidad de misión de la serie EVO Max.

En el cuadro

1x dron Autel EVO MAX 4N

1x batería Autel EVO MAX 4N

1 unidad de control Smart Controller V3 con cubierta de palanca

1x cargador de pared con cable

1x cubierta de cardán

1x par de hélices de repuesto

1 tarjeta de memoria de 64 GB

1x estuche de transporte

1x destornillador

1 cordón para controlador.

1x cargador de controlador con cable de carga y transmisión

1xManual y lista de productos

1xmaleta

Especificaciones técnicas

Aeronave

Peso EVO Max 4N 3,62 lbs (1641 g, batería y cardán incluidos)

Máx. Peso de despegue 4,41 libras (1999 g)

Dimensiones 562*651*147 mm (desplegado, incl. hélices) ; 318*400*147 mm (desplegado, excluidas las hélices); 257*145*131 mm (plegado, sin hélices)

Distancia entre ejes diagonal 1,53 pies (466 mm)

Velocidad máxima de ascenso 8 m/s

Velocidad máxima de descenso 6 m/s

Velocidad horizontal máxima (sin viento cerca del nivel del mar) 23 m/s - *La velocidad máxima en el modo ridículo es de 19 m/s cuando se opera en regiones de la UE.

Altitud máxima de despegue 13,124 pies (4000 m)

Tiempo máximo de vuelo (sin viento) 42 minutos

Tiempo máximo de desplazamiento (sin viento) 38 minutos

Resistencia máxima al viento 27 mph* - *El despegue y el aterrizaje pueden soportar velocidades de viento de hasta 27 mph (12 m/s).

Clasificación IP IP43

Ángulo de inclinación máximo 35°

Paso de velocidad angular máxima: 300°/s; Guiñada: 120°/s

Temperatura de funcionamiento -4 °F a 122 °F (-20 ℃ a 50 ℃)

Almacenamiento interno Almacenamiento interno de 128 GB, con 64 GB de espacio disponible* (el espacio disponible restante variará según las diferentes versiones de firmware)

Frecuencia de funcionamiento 2,4 GHz/5,8 GHz; 5,2 GHz (solo aplicable para las regiones FCC, CE y UKCA). ; 900MHz (solo aplicable para regiones FCC).

GNSS GPS+Galileo+BeiDou+GLONASS

Potencia del transmisor (EIRP) 2,4 GHz: <30 dBm (FCC), <20 dBm (CE/SRRC/MIC); 5,8 GHz: <27 dBm (FCC/SRRC), <14 dBm (CE); 5,15-5,25 GHz: <23 dBm (FCC/CE); 902-928 MHz: <30 dBm (FCC); 5,65-5,755 GHz: <27 dBm (MIC)

Precisión de desplazamiento vertical: ±0,1 m (cuando los sistemas de visión funcionan normalmente); ±0,5 m (cuando GNSS funciona normalmente); ; Horizontalmente: ±0,3 m (cuando los sistemas de visión funcionan normalmente); ±0,5 m (cuando GNSS funciona normalmente);

Protocolo Wi-Fi 802.11a/b/g/n/ac/ax; Admite Wi-Fi 2 x 2 MIMO

Frecuencia de funcionamiento de Wi-Fi 2,400 - 2,4835 GHz; 5,150 - 5,250 GHz (CE/FCC/MIC); 5,725 ‒ 5,850 GHz*(Excepto MIC）

Potencia del transmisor Wi-Fi (EIRP) 2,400 - 2,4835 GHz; FCC: <30dBm; CE/SRRC/MIC: <20dBm; 5.150 - 5.250GHz; FCC/CE/MIC<22dBm; 5,725 - 5,850 GHz; FCC/SRRC: <21dBm; CE: <14dBm

Cardán

Paso de rango mecánico: -135° a 45°; Guiñada: -45° a 45°; Rollo: -45° a 45°

Rango controlable -90° a 30°

Sistema estable cardán mecánico de 3 ejes (inclinación, guiñada, balanceo)

Velocidad máxima de control (paso) 200º/s

Rango de vibración angular <0,005°

Cámara EVO Max 4N Starlight

Píxeles efectivos del sensor: 2,3 M

Longitud focal de la lente: 35 mm (equivalente a 41,4 mm); Campo de visión: 52°; Rango de zoom: 1-8x, admite zoom de enlace

Rango ISO automático: ISO100-ISO450000; Modo súper sensible: Auto ISO100-ISO450000

Modos de cámara Disparo único (predeterminado)

Formato de foto JPG

Resolución de la foto 1920×1200

Formato de vídeo MP4

Resolución de vídeo 20Mbps (1920×1200 P30)

Vídeo HDR automático

Salida de vídeo Modo súper sensible: 1920×1200 P30

Cámara Térmica EVO Max 4N

Sensor Microbolómetro VOx no refrigerado

Campo de visión de la lente: 61°; Longitud focal: 9,1 mm; Apertura: f/1,0; Distancia de enfoque: 2,2 m ~ ∞

Precisión de medición de temperatura infrarroja ±3 ℃ o ±3 % de la lectura (usando el valor mayor) en un rango de temperatura ambiente de -4 ℉ a 140 ℉ (-20 ℃ -60 ℃)

Resolución de vídeo 640×512@30FPS

Tamaño de la foto 640×512

Paso de píxel 12um

Método de medición de temperatura Medición central, medición de recipiente, medición rectangular

Rango de medición de temperatura -4 ℉ a 302 ℉, 32 ℉ a 1022 ℉ (-20 °C a 150 °C, 0 a 550 °C)

Alerta de temperatura Umbrales de alarma de temperatura alta y baja, coordenadas de informes y valores de temperatura

Paleta Blanco Intenso/Negro Intenso/Searing/Arco Iris/Gris/Ironbow/Frío y Caliente

Cámara ancha

Sensor 1/1.28 CMOS, Píxeles efectivos: 50M

Campo de visión de la lente: 85°; Longitud focal: 4,5 mm (equivalente: 23 mm); Apertura: f/1,9; Motor AF: enfoque PDAF

Compensación de exposición ±3EV 0,3EV/paso

Foto de rango ISO: ISO100~ISO6400; Vídeo: ISO100~ISO64000 (Modo de escena nocturna: hasta ISO64000)

Velocidad de obturación Foto: 8s ~ 1/8000s; Vídeo: 1s ~ 1/8000s

Máx. Resolución de vídeo 4000×3000

Tamaño de la foto 4096*3072

Localizador Laser

Precisión de medición ± (1 m + D×0,15%) D es la distancia a una superficie vertical

Rango de medición 5 ma 1,2 km

Transmisión de imágenes

Frecuencia de funcionamiento 2,4G/5,8G/900MHz* - *900MHz solo se aplica a las regiones de la FCC.

Distancia máxima de transmisión (sin obstáculos, libre de interferencias) 12,4 millas/20 km (FCC), 4,9 millas/8 km (CE)

Red independiente Autel Smart Controller V3

Potencia del transmisor (EIRP) 2,4 GHz: <28 dBm (FCC), <20 dBm (CE/SRRC/MIC); 5,8 GHz: <28 dBm (FCC/SRRC), <14 dBm (CE); 5,15-5,25 GHz: < 23 dBm (FCC/CE); 902-928 MHz: <30 dBm (FCC); 5,65-5,755 GHz: <27 dBm (MIC)

Sistema de detección de radar de ondas milimétricas

Frecuencia 60GHz/24GHz* - *Vuele con seguridad y cumpla con las leyes y regulaciones locales para usar 60GHz.

Rango de detección Radar de 60 GHz: Hacia arriba: 0,98-787,4 pulg. (0,3-20 m), Abajo: 5,9-3149,6 pulg. (0,15-80 m), Adelante y atrás: 0,98-98,43 pies (0,3-50 m); Radar de 24 GHz: Hacia abajo: 2,62-39,4 pies (0,8-12 m)

Campo de visión horizontal (6 dB): ±60°/±22° (24G/60G); Vertical (6dB): ±30°/±20° (24G/60G)

Entorno operativo El sistema de detección de radar de onda milimétrica de 60 GHz permite evitar obstáculos en todo tipo de clima, como vidrio, agua, cables, edificios y árboles. Su distancia para evitar obstáculos varía según la capacidad del obstáculo para reflejar ondas electromagnéticas y el tamaño de su superficie.

El radar de ondas milimétricas de 24 Ghz admite detección descendente y su rango de detección varía según el material del suelo. Por ejemplo, el rango de detección de suelo de cemento es de 12 metros y el rango de detección de césped con un espesor de más de 3 cm es de menos de 6 metros.

Sistema de detección visual

Rango de detección de obstáculos hacia adelante: 19,7-1220,5 pulgadas (0,5-31 m); Hacia atrás: 19,7-984,3 pulgadas (0,5-25 m); Lateral: 19,7-1023,6 pulgadas (0,5-26 m); Hacia arriba: 0,66-85,3 pies (0,2-26 m); Hacia abajo: 0,98-75,5 pies (0,3-23 m)

Sensor FOV de avance/retroceso: 60°(H), 80°(V); Sensor hacia arriba/abajo: 180° (hacia un lado), 120° (hacia adelante y hacia atrás)

Entorno de funcionamiento Adelante, atrás, lateral, arriba: La superficie tiene una textura rica, en un entorno de iluminación suficiente (>15 lux, entorno de iluminación fluorescente interior normal); Hacia abajo: La superficie es un material difuso con una reflectividad >20%

(paredes, árboles, personas, etc.), en un entorno de iluminación suficiente (>15 lux, entorno normal de iluminación fluorescente interior)

Sistemas de radar y sensores visuales

Rango de detección hacia adelante y hacia atrás: 11,8-1968,5 pulgadas (0,3-50 m); Lateral: 19,7-1023,6 pulgadas (0,5-26 m); Hacia arriba: 0,66-85,3 pies (0,2-26 m); Hacia abajo: 0,49-262,5 pies (0,15-80 m) (radar de 60 Ghz)

Sensor FOV de avance/retroceso: 80°(H), 120°(V); Sensor hacia arriba/abajo: 180° (hacia un lado), 120° (hacia adelante y hacia atrás)

Entorno operativo Adelante, atrás, arriba, abajo: admite la evitación de obstáculos en todo clima para vidrio, agua, ramitas, edificios y líneas de alto voltaje. Se debe cumplir al menos una de las 2 condiciones: suficiente iluminación o el obstáculo tiene una fuerte capacidad de reflexión de las ondas electromagnéticas.

Hacia un lado: la superficie tiene una textura rica, en un entorno de iluminación suficiente (>15 lux, entorno de iluminación fluorescente interior normal)

Controlador inteligente Autel V3

Pantalla 7,9 pulgadas, 2000nits máx. brillo, resolución 2048*1536

Capacidad de la batería: 5800 mAh; Tipo de batería: Batería inteligente de iones de litio; Voltaje: 11,55 V; Energía: 67Wh

Tiempo de carga: 120 minutos

Tiempo de funcionamiento 2,5 horas (brillo máximo); 4,5 horas (50% de brillo)

Distancia máxima de transmisión (sin interferencias) 12,4 millas/20 km (FCC), 4,9 millas/8 km (CE)

Clasificación IP IP43

Almacenamiento 128G

GNSS GPS+GLONASS+Galileo+Beidou

Temperatura de funcionamiento -4 °F a 104 °F (-20 ℃ a 40 ℃)

Protocolo Wi-Fi WiFi Direct, Pantalla Wi-Fi, 802.11a/b/g/n/ac; Admite Wi-Fi 2 x 2 MIMO

Frecuencia de funcionamiento 2,400 - 2,4835 GHz; 5.150 - 5.250GHz*(solo MIC); 5,725 ‒ 5,850 GHz*(Excepto MIC）

Potencia del transmisor (EIRP) 2,400 - 2,4835 GHz FCC: <23 dBm; CE/SRRC/MIC: <20dBm; Micrófono de 5,150 - 5,250 GHz: <17 dBm; 5,725 ‒ 5,850 GHz FCC/SRRC: <22 dBm CE: <14 dBm

Batería de avión

Capacidad 8070mAh

Voltaje 14,88 V

Tipo de batería LiPo 4S

Energía 120wh

Peso neto 1,15 libras (520 g)

Temperatura de carga -4° F a 113° F (-20ºC a 45ºC) Cuando la temperatura es inferior a 41° F (5° C), la función de autocalentamiento se activará automáticamente. De la potencia restante debería quedar al menos un 10% aproximadamente para calefacción.)

Compatible con intercambio en caliente
