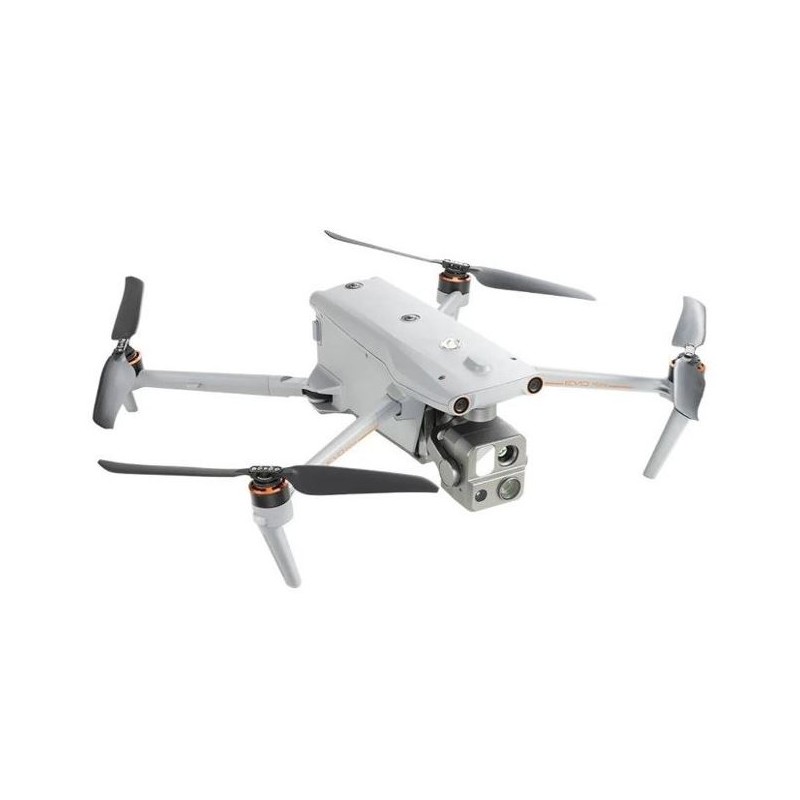

Autel Evo Max 4N drons

Sasniedziet jaunas robežas

EVO Max sērija sniedz jums uzlabotu autonomiju. Tas novērtē sarežģītas vides, lai izveidotu reāllaika 3D lidojuma trajektorijas nepārspējamai šķēršļu novēršanai. Uzlabotie sensori ļauj veikt lidojumus GPS nepieejamās vietās, un neticamās termiskās un zvaigžņu gaismas kameras atbloķē jaunus objektu identifikācijas un izsekošanas scenārijus. Ar salokāmu, pret laikapstākļiem izturīgu dizainu sērija ir tik pārnēsājama, cik vien iespējams.

• 720° šķēršļu novēršana
• Navigācija GPS aizliegtās vidēs
• A-Mesh tīkls
• 0,0001 LUX Starlight kamera
• Karsti nomaināmas baterijas
• 12,4 jūdzes
• 42 min Maks. Lidojuma laiks
• IP43 laikapstākļu reitings

Automātiskā ceļa atrašana

Autel's Autonomy Engine apkopo apkārtējās vides datus un plāno 3D lidojuma maršrutus sarežģītās vidēs, piemēram, kalnos, mežos un ēkās. Izmantošanas gadījumi ietver ātru 3D ainas rekonstrukciju, sabiedriskās drošības pārraudzību, rūpniecisko pārbaudi un zemes mērīšanu.

Navigācija GPS aizliegtajā vidē

Uzlabotie sensori ļauj EVO Max sērijai pārvietoties rūdītās konstrukcijās, pazemē vai vidē bez GPS.

Precīza objektu identifikācija un izsekošana

Pamatojoties uz Autel AI atpazīšanas tehnoloģiju, EVO Max sērija var automātiski identificēt un bloķēt dažāda veida mērķus, piemēram, siltuma avotus, kustīgus cilvēkus vai transportlīdzekļus, un panākt liela augstuma izsekošanu un datu vākšanu tiesībaizsardzības vajadzībām.

Nav aklo punktu. Galīgā izvairīšanās no šķēršļiem

EVO Max sērija ir vienīgais komerciālais drons, kas apvieno tradicionālās binokulārās redzes sistēmas ar milimetru viļņu radara tehnoloģiju. Tas ļauj iebūvētajam Autel Autonomy Engine uztvert objektus līdz 0,5 collām, novēršot aklās zonas un ļaujot darboties vājā apgaismojumā vai lietus apstākļos.

Pret iestrēgumiem, pret traucējumiem

EVO Max sērijā tiek izmantoti uzlaboti lidojuma vadības moduļi un algoritmi, kas īpaši izstrādāti, lai novērstu RFI, EMI un GPS viltošanu. Tas ļauj EVO Max sērijai droši lidot pie elektropārvades līnijām, kritiskām struktūrām un sarežģītās vietās.

A Mesh 1.0. Nozares pirmais tīkla tīkls

EVO Max sērijai ir jauna A-Mesh sistēma, kas nodrošina autonomu komunikāciju, savienojumu un sadarbību starp bezpilota lidaparātiem.

Uzlabots diapazons

Sakaru mezglus var novietot statiski uz kalniem vai stabiem, lai nodrošinātu pilnīgu apgabala pārklājumu, vai dronu bars var nodrošināt mobilo sakaru punktus, lai paplašinātu visas grupas pārklājumu.

Lietojumprogrammas ārpus redzamības līnijas

Izmantojot A-Mesh, vairāki droni tuvumā var darboties kā releja punkti, lai ievērojami uzlabotu BVLOS darbības efektivitāti.

Uzlabota prettraucējumu funkcija

EVO Max sērija var nemanāmi sazināties ar citiem tuvumā esošajiem droniem, atšķirībā no tradicionālās ķēdes struktūras. Ja kāds drons neizdodas vai negaidīti iziet, visa sistēma patstāvīgi pašorganizējas un turpinās pārraidīt kritisko informāciju.

Pilnas autoparka kontrole

Vairākus dronus var autonomi vadīt 1 pilots vai pilotu grupa vienlaikus ar vai bez LTE pārklājuma.

Autel SkyLink 3.0

EVO Max sērijas SkyLink 3.0 sistēmai ir 6 antenas, 4 frekvenču joslas, AES-256 šifrēšana un izvēles 4G integrācija, lai lietotājiem nodrošinātu vismodernākās lidojuma iespējas, kādas jebkad ir EVO.

• 12,4 jūdzes attēla pārraides attālums
• Latentums <150 ms
• 1080P@30FPS reāllaika attēla kvalitāte
• 900 MHz/2,4 GHz / 5,2 GHz/5,8 GHz* frekvenču joslas

*Lai gan 900 MHz tikai FCC reģioniem, 5,2 GHz ir piemērojami tikai FCC, CE un UKCA reģioniem.

Misijai gatava krava

Kravnesībā ir integrēta starlight kamera, platleņķa kamera, tālummaiņas kamera, termokamera un lāzera tālmērs visām datu uztveršanas vajadzībām un kritisku lēmumu pieņemšanai.

Izpētiet nakti. EVO Max 4N

Starlight kamera

• 2,3 MP
• LUX: 0,0001, ISO: 450000
• Ekvivalents: 41,4 mm

Platleņķa kamera

• 50 MP
• 1/1,28" CMOS
• Diafragmas atvērums: f/1,9
• DFOV: 85°
• Ekvivalents: 23 mm

Termiskā kamera

• 640×512, fokusa attālums: 9,1 mm
• 16x digitālā tālummaiņa
• Diapazons: -4 ℉ līdz 1022 ℉

Lāzera tālmērs

• Mērījumu diapazons: 16,4–3737 pēdas
• Mērījumu precizitāte: ± (1 m + D × 0,15%)

Dzenieties pēc karstuma un izpētiet nakti

Starlight kamera

Izmantojiet šo jauno kameru, lai izpētītu nakti ar bloķētiem un izsekotiem mērķiem.

Super Zoom

Izmantojiet šo jauno kameru, lai izpētītu nakti ar bloķētiem un izsekotiem mērķiem.

Superjutība

Moonlight Algorithm 2.0 uzlabo pēcapstrādi un ļauj uzņemt izteiksmīgus, detalizētus attēlus vājā apgaismojumā.

Video: 4K 30 kadri/s, maks. ISO 64000

Fotoattēls: Moonlight režīms samazina troksni un uzlabo HDR.

Spēcīga infrasarkanā uztvere

Aprīkots ar 640 x 512 augstas izšķirtspējas termiskās attēlveidošanas kameru, 9,1 mm fokusa attālumu un 16x digitālo tālummaiņu.

Precīza diapazona noteikšana

Pieskarieties mērķim, lai ātri iegūtu koordinātas un augstumu no 0,75 jūdžu attāluma.

Autel Enterprise lietotņu platforma

Lietojumprogramma Autel Enterprise ir no paša sākuma izstrādāta rūpnieciskām lietojumprogrammām, un tai ir pavisam jauns interfeiss vienkāršai un efektīvai darbībai. Papildu funkcijas un daļēji autonomie režīmi palielina EVO Max sērijas misijas iespējas.

Kastē

1x Autel EVO MAX 4N drons

1x Autel EVO MAX 4N akumulators

1x Smart Controller V3 vadības bloks ar nūjas vāciņu

1x Sienas lādētājs ar kabeli

1x Gimbal vāciņš

1x pāris rezerves dzenskrūves

1x 64GB atmiņas karte

1x transportēšanas futrālis

1x skrūvgriezis

1x kontroliera aukla

1x Kontrollera lādētājs ar uzlādes un pārraides kabeli

1xRokasgrāmata un produktu saraksts

1xčemodāns

Tehniskās specifikācijas

Lidmašīna

EVO Max 4N svars 3,62 mārciņas (1641 g, akumulators un kardāna komplekts)

Maks. Pacelšanās svars 4,41 mārciņas (1999 g)

Izmēri 562*651*147 mm (atlocīts, t.sk. dzenskrūves) ; 318*400*147 mm (atlocīts, izņemot dzenskrūves) ; 257*145*131 mm (salocīts, izņemot dzenskrūves)

Diagonālā riteņu bāze 1,53 pēdas (466 mm)

Maksimālais pacelšanās ātrums 8m/s

Maksimālais nolaišanās ātrums 6m/s

Maksimālais horizontālais ātrums (bezvēja tuvu jūras līmenim) 23m/s - *Maksimālais ātrums Ludicrous režīmā ir 19m/s, darbojoties ES reģionos.

Maksimālais pacelšanās augstums 13 124 pēdas (4000 m)

Maksimālais lidojuma laiks (bez vēja) 42 minūtes

Maksimālais lidojuma laiks (bez vēja) 38 minūtes

Maksimālā vēja pretestība 27 jūdzes stundā* - *Pacelšanās un nosēšanās var izturēt vēja ātrumu līdz 27 jūdzes stundā (12 m/s).

IP reitings IP43

Maksimālais slīpuma leņķis 35°

Maksimālais leņķiskā ātruma solis: 300°/s; Leņķis: 120°/s

Darba temperatūra no -4°F līdz 122°F (no -20℃ līdz 50℃)

Iekšējā atmiņa 128 GB iekšējā atmiņa ar 64 GB brīvas vietas* (atlikušā pieejamā vieta atšķirsies atkarībā no programmaparatūras versijām)

Darba frekvence 2,4 GHz/5,8 GHz ; 5,2 GHz (attiecas tikai uz FCC, CE un UKCA reģioniem). ; 900 MHz (attiecas tikai uz FCC reģioniem).

GNSS GPS+Galileo+BeiDou+GLONASS

Raidītāja jauda (EIRP) 2.4GHz: <30dBm (FCC), <20dBm(CE/SRRC/MIC) ; 5,8 GHz: <27 dBm (FCC/SRRC), <14 dBm (CE) ; 5,15–5,25 GHz: <23 dBm (FCC/CE) ; 902-928MHz: <30dBm (FCC) ; 5,65–5,755 GHz: <27 dBm (MIC)

Lidināšanas precizitāte vertikāli: ±0,1 m (ja redzes sistēmas darbojas normāli); ±0,5 m (ja GNSS darbojas normāli); ; Horizontāli: ±0,3 m (ja redzes sistēmas darbojas normāli); ±0,5 m (ja GNSS darbojas normāli);

Wi-Fi protokols 802.11a/b/g/n/ac/ax ; Atbalsta 2 x 2 MIMO Wi-Fi

Wi-Fi darbības frekvence 2,400 - 2,4835 GHz; 5,150–5,250 GHz (CE/FCC/MIC); 5,725–5,850 GHz* (izņemot MIC)

Wi-Fi raidītāja jauda (EIRP) 2,400 - 2,4835 GHz ; FCC: ~30dBm; CE/SRRC/MIC:＜20dBm ; 5,150–5,250 GHz; FCC/CE/MIC<22dBm ; 5,725–5,850 GHz; FCC/SRRC: ＜21dBm ; CE: ＜14dBm

Gimbal

Mehāniskais diapazons Solis: -135° līdz 45° ; Leņķis: -45° līdz 45°; Ritums: -45° līdz 45°

Kontrolējamais diapazons -90° līdz 30°

Stabilas sistēmas 3 asu mehāniskais kardāns (soli, leņķis, ripināšana)

Maksimālais vadības ātrums (soli) 200º/s

Leņķisko vibrāciju diapazons <0,005°

EVO Max 4N Starlight kamera

Sensora efektīvie pikseļi: 2,3 M

Objektīva fokusa garums: 35 mm (ekvivalents 41,4 mm); FOV: 52° ; Tālummaiņas diapazons: 1-8x, atbalsta savienojuma tālummaiņu

ISO diapazons Auto: ISO100-ISO450000 ; Īpaši jutīgs režīms: Auto ISO100-ISO450000

Kameras režīmi Viens kadrs (noklusējums)

Fotoattēlu formāts JPG

Fotoattēlu izšķirtspēja 1920×1200

Video formāts MP4

Video izšķirtspēja 20Mbps (1920×1200 P30)

Automātiski HDR video

Video izvades īpaši jutīgais režīms: 1920 × 1200 P30

EVO Max 4N termokamera

Sensors neatdzesēts VOx mikrobolometrs

Objektīva FOV: 61° ; fokusa attālums: 9,1 mm ; Diafragma: f/1.0 ; Fokusa attālums: 2,2 m ~ ∞

Infrasarkanās temperatūras mērīšanas precizitāte ±3℃ vai ±3% no nolasījuma (izmantojot lielāko vērtību) apkārtējās vides temperatūras diapazonā no -4℉ līdz 140℉ (-20℃-60℃)

Video izšķirtspēja 640×512@30FPS

Fotogrāfijas izmērs 640×512

Pikseļu augstums 12 um

Temperatūras mērīšanas metode Centra mērīšana, katla mērīšana, taisnstūra mērīšana

Temperatūras mērīšanas diapazons no -4℉ līdz 302℉, no 32℉ līdz 1022℉ (no -20°C līdz 150°C, no 0 līdz 550°C)

Temperatūras brīdinājums Augstas un zemas temperatūras trauksmes sliekšņi, ziņošanas koordinātas un temperatūras vērtības

Palete balta karsta/melna karsta/degoša/varavīksne/pelēka/dzelzsvīksne/auksts un karsts

Platleņķa kamera

Sensors 1/1.28 CMOS, Efektīvie pikseļi: 50M

Objektīva FOV: 85° ; fokusa attālums: 4,5 mm (ekvivalents: 23 mm) ; Diafragma: f/1,9 ; AF motors: PDAF fokuss

Ekspozīcijas kompensācija ±3EV 0,3EV/solis

ISO diapazons Foto: ISO100~ISO6400 ; Video: ISO100 ~ ISO64000 (nakts ainas režīms: līdz ISO64000)

Slēdža ātrums Foto: 8s ~ 1/8000s ; Video: 1 s ~ 1/8000 s

Maks. Video izšķirtspēja 4000×3000

Fotogrāfijas izmērs 4096*3072

Lāzera tālmērs

Mērījumu precizitāte ± (1 m + D × 0,15%) D ir attālums līdz vertikālai virsmai

Mērījumu diapazons no 5 m līdz 1,2 km

Attēlu pārraide

Darbības frekvence 2,4 G/5,8 G/900 MHz* - *900 MHz ir piemērojama tikai FCC reģioniem.

Maksimālais pārraides attālums (bez šķēršļiem, bez traucējumiem) 12,4 jūdzes/20 km (FCC), 4,9 jūdzes/8 km (CE)

Neatkarīgs tīkls Autel Smart Controller V3

Raidītāja jauda (EIRP) 2,4 GHz: <28dBm (FCC), <20dBm (CE/SRRC/MIC) ; 5,8 GHz: <28 dBm (FCC/SRRC), <14 dBm (CE) ; 5,15–5,25 GHz: < 23 dBm (FCC/CE) ; 902-928MHz: <30dBm (FCC) ; 5,65–5,755 GHz: <27 dBm (MIC)

Milimetru viļņu radara sensoru sistēma

Frekvence 60GHz/24GHz* — *Lūdzu, lidojiet droši un ievērojiet vietējos likumus un noteikumus, lai izmantotu 60GHz.

Sensora diapazons 60 GHz Radars: uz augšu: 0,98–787,4 collas (0,3–20 m), uz leju: 5,9–3149,6 collas (0,15–80 m), uz priekšu un atpakaļ: 0,98–98,43 pēdas (0,3–50 m); 24 GHz radars: uz leju: 2,62–39,4 pēdas (0,8–12 m)

FOV horizontāls (6dB): ±60°/±22° (24G/60G) ; Vertikāli (6dB): ±30°/±20° (24G/60G)

Darbības vide 60 GHz milimetru viļņu radara sensoru sistēma atbalsta stikla, ūdens, vadu, ēku un koku šķēršļu izvairīšanos jebkuros laika apstākļos. Tā attālums, lai izvairītos no šķēršļiem, mainās atkarībā no šķēršļa spējas atspoguļot elektromagnētiskos viļņus un tā virsmas lielumu.

24 GHz milimetru viļņu radars atbalsta lejupvērstu sensoru, un tā uztveršanas diapazons atšķiras atkarībā no zemes materiāla. Piemēram, cementa maluma sensora diapazons ir 12 metri, bet zāles, kuras biezums ir lielāks par 3 cm, uztveršanas diapazons ir mazāks par 6 metriem.

Vizuālā sensoru sistēma

Šķēršļu uztveršanas diapazons uz priekšu: 19,7–1220,5 collas (0,5–31 m); Atpakaļ: 19,7–984,3 collas (0,5–25 m); Sānu virzienā: 19,7–1023,6 collas (0,5–26 m); Uz augšu: 0,66–85,3 pēdas (0,2–26 m); Uz leju: 0,98–75,5 pēdas (0,3–23 m)

FOV uz priekšu/atpakaļ sensors: 60°(H), 80°(V) ; Sensors uz augšu/lejup: 180° (uz sāniem), 120° (uz priekšu un atpakaļ)

Darba vide uz priekšu, atpakaļ, uz sāniem, uz augšu: Virsmai ir bagātīga tekstūra, pietiekamā apgaismojumā (>15 luksi, parasta iekštelpu dienasgaismas apgaismojuma vide); Uz leju: virsma ir izkliedēts materiāls ar atstarošanas spēju >20%

(sienas, koki, cilvēki utt.), pietiekamā apgaismojumā (>15 luksi, normāla iekštelpu dienasgaismas apgaismojuma vide)

Radara un vizuālās sensoru sistēmas

Sensora diapazons uz priekšu un atpakaļ: 11,8–1968,5 collas (0,3–50 m); Sānu virzienā: 19,7–1023,6 collas (0,5–26 m); Uz augšu: 0,66–85,3 pēdas (0,2–26 m); Uz leju: 0,49–262,5 pēdas (0,15–80 m) (60 GHz radars)

FOV uz priekšu/atpakaļ sensors: 80°(H), 120°(V) ; Sensors uz augšu/lejup: 180° (uz sāniem), 120° (uz priekšu un atpakaļ)

Darbības vide Uz priekšu, Atpakaļ, Uz augšu, Uz leju: atbalsta šķēršļu novēršanu visos laika apstākļos stiklam, ūdenim, zariem, ēkām un augstsprieguma līnijām. Jāievēro vismaz viens no 2 nosacījumiem: pietiekams apgaismojums vai šķērslim ir spēcīga elektromagnētisko viļņu atstarošanas spēja.

Uz sāniem: Virsmai ir bagātīga tekstūra, pietiekamā apgaismojumā (>15 luksi, parasta iekštelpu dienasgaismas apgaismojuma vide)

Autel Smart Controller V3

Ekrāns 7,9 collas, maks. 2000 nits. spilgtums, 2048*1536 izšķirtspēja

Akumulatora ietilpība: 5800 mAh; Akumulatora tips: inteliģents litija jonu akumulators ; Spriegums: 11.55V ; Enerģija: 67Wh

Uzlādes laiks: 120 minūtes

Darbības laiks 2,5 stundas (Maksimālais spilgtums) ; 4,5 stundas (50% spilgtums)

Maksimālais transmisijas attālums (bez traucējumiem) 12,4 jūdzes/20 km (FCC), 4,9 jūdzes/8 km (CE)

IP reitings IP43

Krātuve 128G

GNSS GPS+GLONASS+Galileo+Beidou

Darba temperatūra no -4°F līdz 104°F (-20℃ līdz 40℃)

Wi-Fi protokols WiFi Direct, Wi-Fi displejs, 802.11a/b/g/n/ac ; Atbalsta 2 x 2 MIMO Wi-Fi

Darba frekvence 2,400 - 2,4835 GHz; 5,150–5,250 GHz* (tikai MIC); 5,725–5,850 GHz* (izņemot MIC)

Raidītāja jauda (EIRP) 2,400 - 2,4835 GHz FCC:＜23dBm; CE/SRRC/MIC:＜20dBm ; 5,150–5,250 GHz MIC:＜17dBm; 5,725–5,850 GHz FCC/SRRC:＜22dBm CE:＜14dBm

Lidmašīnas akumulators

Jauda 8070 mAh

Spriegums 14,88V

Akumulatora tips LiPo 4S

Enerģija 120wh

Neto svars 1,15 mārciņas (520 g)

Uzlādes temperatūra no -4°F līdz 113°F (-20°C līdz 45°C) Ja temperatūra ir zemāka par 41°F (5°C), automātiski tiks aktivizēta pašsildīšanas funkcija. Apkurei vajadzētu būt vismaz aptuveni 10% no atlikušās jaudas.)

Tiek atbalstīta karstā maiņa
