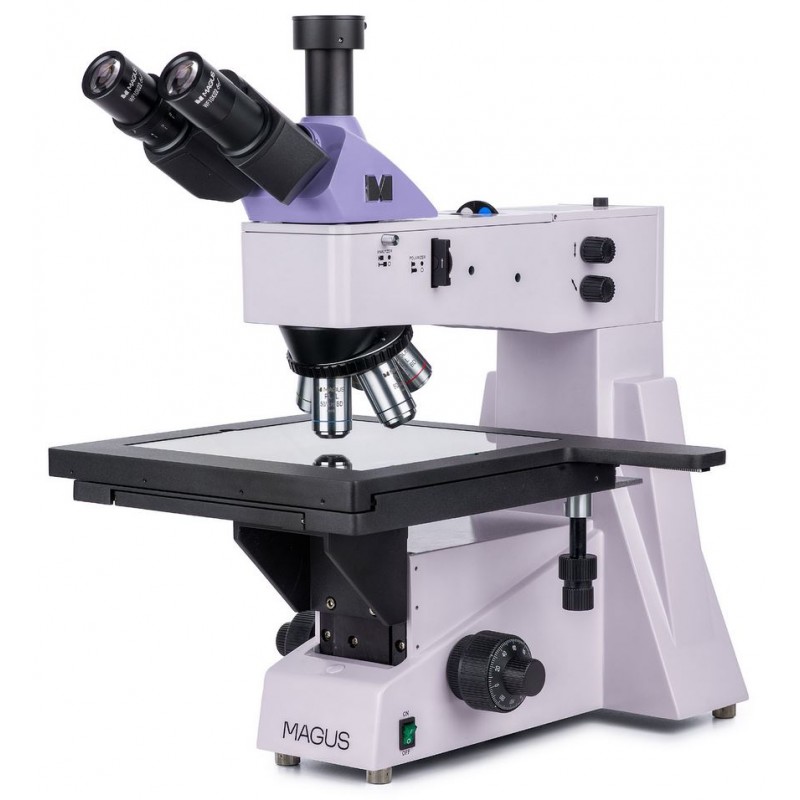

Magus Metal 650 BD metallograafiline mikroskoop (82901)

MAGUS Metal 650 BD metallograafiline mikroskoop on loodud fotomaskide, integraallülituste, trükkplaatide ja teiste suurte, piklike proovide pindade uurimiseks. Sellel on eriti suur töölaud, mis toetab ülemõõdulisi proove, ning väga täpne peenreguleerimissüsteem 0,7 µm skaala väärtusega, võimaldades täpset tööd suurte suurenduste juures. Mikroskoop toetab helevälja-, pimevälja- ja polariseeritud valguse vaatlusmeetodeid, muutes selle praktiliseks valikuks kvaliteedikontrolli laboritele, uurimisasutustele ja ülikoolide osakondadele.

Optiline süsteem

Mikroskoobil on trino­kulaarne pea, millel on spetsiaalne trino­kulaarne toru digikaamera kinnitamiseks (kaamera ei kuulu komplekti). Valguse/kaamera valikunupp suunab valguskiire kaamerasse, et teha eredaid ja detailseid fotosid ning videoid välisel monitoril kuvamiseks. Vasakpoolsel okulaaritorul on dioptri reguleerimisrõngas fookuse peenhäälestamiseks vastavalt kasutaja nägemisele.

Komplektis olevad BD plaan ahromaatsed objektiivid on spetsiaalselt optimeeritud helevälja- ja pimevälja metallograafiliseks tööks ning tagavad pika töövahemaa. Komplektis on viis objektiivi—üks igas pöörleva objektiivipesa asendis—ja vajadusel saab iga objektiivi kiiresti vahetada valikulise alternatiivi vastu. Mikroskoop kasutab lõpmatusele korrigeeritud optikat ning pakub suurendusvahemikku 50× kuni 800×. Objektiivipesa on suunatud sissepoole, et kasutaja näeks hõlpsalt, milline objektiiv on parajasti optilises teekonnas.

Valgustussüsteem

Peegeldusvalguse valgustussüsteem on loodud tagama terava detailsuse kõigi objektiivide ja toetatud tehnikate puhul. 50 W halogeenlamp annab ereda, ühtlase ja sooja valguse. Mikroskoop toetab Köhleri valgustuse reguleerimist ning sisaldab filtreid parema värviedastuse jaoks, samuti polariseerimissüsteemi sisse­ehitatud analüsaatori ja eemaldatava polarisaatoriga. Valgusallikas, ava diafragma ja välja diafragma saab tsentreerida optimaalseks joondamiseks. Valgustussüsteemi juurde kuulub ka spetsiaalne pimevälja seade.

Töölaud ja fookustamine

Silmapaistev omadus on suur 280 × 270 mm töölaud koos 204 mm liikumisulatusega nii X- kui Y-teljel, mis sobib hästi pikkade või laiade proovide jaoks. Fookust juhitakse koaksiaalsete jäme- ja peenreguleerimisnuppudega, mis liiguvad sujuvalt ja täpselt. Peenreguleerimine võimaldab erakordset kontrolli suurte suurenduste juures tänu 0,7 µm sammuga skaala väärtusele. Jämefookusel on lukustus ja pingereguleerimine, et stabiliseerida kujutist ja kohandada kasutaja eelistustega. Fookusnupud asuvad madalal mikroskoobi alusel, et toetada lõdvestunud tööasendit, võimaldades kasutajal hoida käed laual.

Lisatarvikud ja laiendatavus

Võimaluste laiendamiseks ja mikroskoobi kohandamiseks konkreetseteks ülesanneteks on saadaval valikulised tarvikud, sealhulgas täiendavad okulaarid, pika töövahemaa objektiivid helevälja- ja pimeväljatööks, kalibreerimisklaasid ning digikaamerad.

Põhiomadused

• Väga täpne fookustamine 0,7 µm peenreguleerimise skaala väärtusega; jämefookusel lukustus ja pingereguleerimine

• Suur töölaud pikkade ja laiade objektide jaoks, ulatusliku kahe telje liikumisega

• Plaan ahromaatiline, lõpmatusele korrigeeritud optika ja trino­kulaarne pea valgusjaotuse valikutega 100/0 ja 0/100 ning kaameratoruga

• Tsentreeritavad valgustuskomponendid, Köhleri valgustuse reguleerimine, polariseerimissüsteem, värvifiltrite komplekt ja pimevälja võimalus

• 50 W halogeenvalgusti 220 V toiteallikaga ja heleduse reguleerimisega

• Lai valik valikulisi tarvikuid

Komplekti sisu

• Alus toitepistiku, peegeldusvalguse valgusti, fookustamissüsteemi, töölaudade ja pöörleva objektiivipesaga

• Trino­kulaarne pea

• Lõpmatusele korrigeeritud plaan ahromaatsed objektiivid:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L80×/0.80 BD, WD 0,8 mm

• Kaks 10×/22 mm okulaari pika silma kaugusega

• 1× C-mount adapter

• Kuuskantvõti

• Toitejuhe

• Tolmu­kate

• Kasutusjuhend ja garantiikaart

Saadaval tellimisel

• 10×/22 mm skaalaokulaar

• Okulaaripaarid: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Valikulised objektiivid:

  • PL L40×/0.60 BD, WD 3,0 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L100×/0.85 BD (kuiv), WD 0,4 mm

• Digikaamera

• Kalibreerimisklaas

Tehnilised andmed

• Tootekood: 82901

• Bränd: MAGUS

• Garantii: 5 aastat

• EAN: 5905555018416

• Pakia suurus: 58 × 49 × 60 cm

• Saadetise kaal: 21 kg

• Tüüp: valgus-/optiline, metallograafiline

• Pea: trino­kulaarne, Siedentopf, 30° kaldenurk

• Standard­suurendus: 50×–800×

• Valikuline suurendusvahemik: 50×–2500× (sõltuvalt tarvikutest)

• Okulaaritoru läbimõõt: 30 mm

• Interpupillaarne kaugus: 48–75 mm

• Töölaud: 280 × 270 mm, kahe teljega mehaaniline; liikumisulatus 204 / 204 mm

• Dioptri reguleerimine: ±5 vasakul okulaaritorul

• Fookustamine: koaksiaalne jäme (lukustuse ja pingeregulatsiooniga) ja peen (0,0007 mm)

• Valgustus: halogeen; heleduse reguleerimine

• Toiteallikas: 220 ± 22 V, 50 Hz

• Valgusallikas: 12 V / 50 W

• Filtrid: roheline, sinine, kollane, matt

• Töötamistemperatuur: +5 °C kuni +35 °C

• Lisafunktsioonid: sisse­ehitatud analüsaator, eemaldatav polarisaator, pimevälja seade

• Sihtkasutajad: kogenud kasutajad ja professionaalid

• Kasutusvaldkond: metallograafiline kontroll ja analüüs

• Vaatlusmeetodid: heleväli, pimeväli, polariseerimine

• Komplektis kaitsev tarvik: tolmukate
