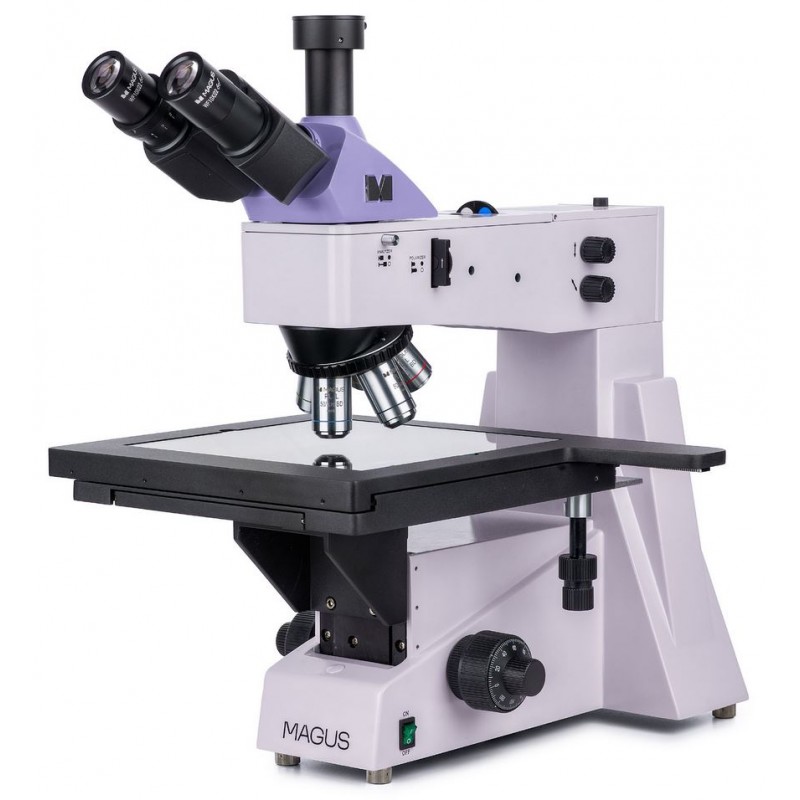

Mikroskop Metalurgi Magus Metal 650 BD (82901)

Mikroskop Metalurgi MAGUS Metal 650 BD dirancang untuk memeriksa permukaan fotomasker, sirkuit terpadu, papan sirkuit cetak, dan sampel besar atau memanjang lainnya. Mikroskop ini dilengkapi dengan meja ekstra besar yang mendukung spesimen berukuran besar serta sistem fokus halus yang sangat presisi dengan nilai skala 0,7 µm, memungkinkan pekerjaan akurat pada perbesaran tinggi. Mikroskop ini mendukung metode pengamatan brightfield, darkfield, dan cahaya terpolarisasi, sehingga menjadi pilihan praktis untuk laboratorium kontrol kualitas, fasilitas riset, dan departemen universitas.

Sistem optik

Mikroskop ini dilengkapi dengan kepala trinokular yang memiliki tabung trinokular khusus untuk pemasangan kamera digital (kamera tidak termasuk). Tombol pemilih cahaya/kamera mengarahkan jalur cahaya ke kamera untuk menghasilkan foto dan video yang terang dan detail untuk ditampilkan pada monitor eksternal. Tabung okuler kiri dilengkapi dengan cincin penyesuaian diopter untuk menyempurnakan fokus sesuai penglihatan pengguna.

Obyektif plan akromatik BD yang disertakan secara khusus dioptimalkan untuk pekerjaan metalurgi brightfield dan darkfield serta memberikan jarak kerja yang panjang. Lima obyektif disediakan—masing-masing pada posisi revolver—dan setiap obyektif dapat dengan cepat diganti dengan alternatif opsional jika diperlukan. Mikroskop ini menggunakan optik infinity-corrected dan menyediakan rentang perbesaran 50× hingga 800×. Revolver diorientasikan ke dalam sehingga pengguna dapat dengan mudah melihat obyektif mana yang sedang berada di jalur optik.

Sistem iluminasi

Sistem iluminasi cahaya pantul dirancang untuk memberikan detail tajam pada semua obyektif dan teknik yang didukung. Lampu halogen 50 W menghasilkan pencahayaan yang terang, merata, dan hangat. Mikroskop ini mendukung penyesuaian iluminasi Köhler dan dilengkapi filter untuk meningkatkan rendering warna serta sistem polarisasi dengan analisator bawaan dan polarizer yang dapat dilepas. Sumber cahaya, diafragma apertur, dan diafragma medan dapat disenter untuk penyelarasan optimal. Perangkat darkfield khusus juga disertakan sebagai bagian dari sistem iluminasi.

Meja dan pemfokusan

Fitur unggulan adalah meja besar 280 × 270 mm, dengan jangkauan gerak 204 mm pada sumbu X dan Y, sehingga sangat cocok untuk sampel yang panjang atau lebar. Fokus dikendalikan menggunakan tombol fokus kasar dan halus koaksial yang bergerak dengan mulus dan presisi. Fokus halus memberikan kontrol luar biasa pada perbesaran tinggi berkat nilai skala langkah 0,7 µm. Fokus kasar dilengkapi kunci dan penyesuaian ketegangan untuk menstabilkan gambar dan menyesuaikan preferensi pengguna. Tombol fokus diposisikan rendah di dasar mikroskop untuk mendukung postur kerja yang rileks, memungkinkan pengguna tetap meletakkan tangan di atas meja.

Aksesori dan ekspansi

Untuk memperluas kemampuan dan menyesuaikan mikroskop sesuai tugas tertentu, tersedia aksesori opsional seperti okuler tambahan, obyektif jarak kerja panjang untuk brightfield dan darkfield, slide kalibrasi, dan kamera digital.

Fitur utama

• Pemfokusan presisi tinggi dengan nilai skala fokus halus 0,7 µm; fokus kasar dilengkapi kunci dan penyesuaian ketegangan

• Meja besar untuk objek panjang dan lebar, dengan jangkauan dua sumbu yang luas

• Optik plan akromatik, infinity-corrected dan kepala trinokular dengan opsi pembagian berkas 100/0 dan 0/100, serta tabung kamera

• Komponen iluminasi yang dapat disenter, penyesuaian iluminasi Köhler, sistem polarisasi, set filter warna, dan kemampuan darkfield

• Penerangan halogen 50 W dengan catu daya 220 V dan kontrol kecerahan

• Dukungan luas untuk aksesori opsional

Isi paket

• Basis dengan input daya, iluminator cahaya pantul, sistem pemfokusan, meja, dan revolver obyektif

• Kepala trinokular

• Obyektif plan akromatik infinity:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L80×/0.80 BD, WD 0,8 mm

• Dua okuler 10×/22 mm dengan eye relief panjang

• Adaptor C-mount 1×

• Kunci L

• Kabel daya AC

• Penutup debu

• Panduan pengguna dan kartu garansi

Tersedia atas permintaan

• Okuler 10×/22 mm dengan skala

• Paket okuler: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Obyektif opsional:

  • PL L40×/0.60 BD, WD 3,0 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L100×/0.85 BD (kering), WD 0,4 mm

• Kamera digital

• Slide kalibrasi

Spesifikasi teknis

• ID Produk: 82901

• Merek: MAGUS

• Garansi: 5 tahun

• EAN: 5905555018416

• Ukuran kemasan: 58 × 49 × 60 cm

• Berat pengiriman: 21 kg

• Tipe: cahaya/optik, metalurgi

• Kepala: trinokular, Siedentopf, kemiringan 30°

• Perbesaran standar: 50×–800×

• Rentang perbesaran opsional: 50×–2500× (tergantung aksesori)

• Diameter tabung okuler: 30 mm

• Jarak interpupiler: 48–75 mm

• Meja: 280 × 270 mm, mekanik dua sumbu; jangkauan 204 / 204 mm

• Penyesuaian diopter: ±5 pada tabung okuler kiri

• Fokus: kasar koaksial (dengan kunci dan kontrol ketegangan) dan halus (0,0007 mm)

• Penerangan: halogen; kecerahan dapat diatur

• Catu daya: 220 ± 22 V, 50 Hz

• Sumber cahaya: 12 V / 50 W

• Filter: hijau, biru, kuning, matt

• Suhu operasi: +5 °C hingga +35 °C

• Fitur tambahan: analisator bawaan, polarizer yang dapat dilepas, perangkat darkfield

• Pengguna yang dituju: pengguna berpengalaman dan profesional

• Aplikasi: inspeksi dan analisis metalurgi

• Metode pengamatan: brightfield, darkfield, polarisasi

• Aksesori pelindung yang disertakan: penutup debu
