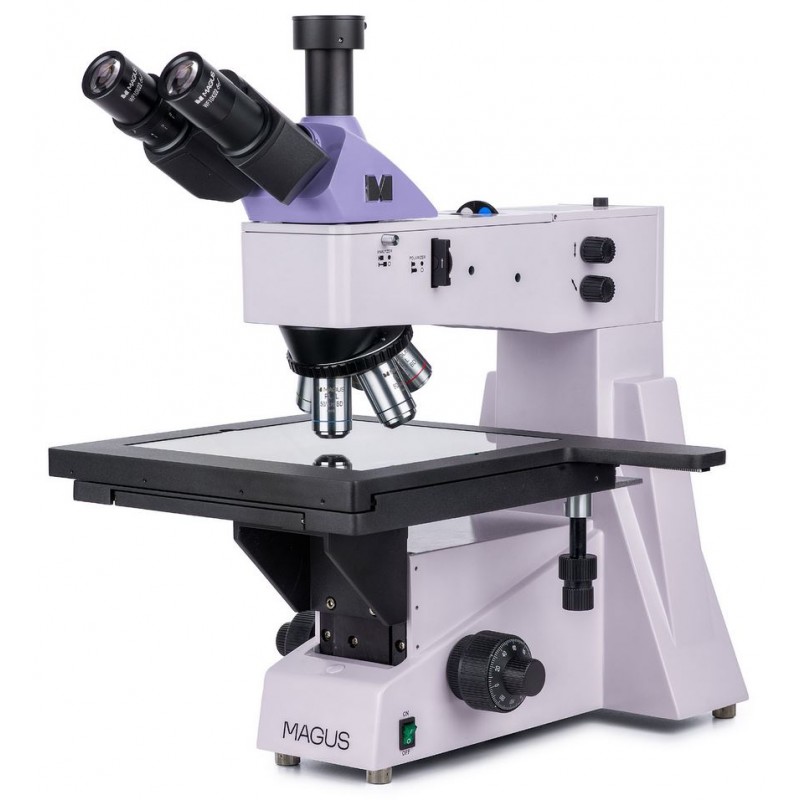

Magus Metal 650 BD Metallurgisk Mikroskop (82901)

MAGUS Metal 650 BD Metallurgisk Mikroskop er designet til at undersøge overfladerne på fotomasker, integrerede kredsløb, printplader og andre store, aflange prøver. Den har en ekstra stor præparatbord, der understøtter overdimensionerede prøver, samt et meget præcist finfokuseringssystem med en 0,7 µm skala, hvilket muliggør nøjagtigt arbejde ved høje forstørrelser. Mikroskopet understøtter lys-, mørkefelt- og polariseret lys observationsmetoder, hvilket gør det til et praktisk valg for kvalitetskontrollaboratorier, forskningsfaciliteter og universitetsafdelinger.

Optisk system

Mikroskopet er udstyret med et trinokulært hoved, der inkluderer et dedikeret trinokulært rør til montering af et digitalkamera (kamera medfølger ikke). En lys-/kameravælgerknap leder lysvejen til kameraet for at producere lyse, detaljerede fotos og videoer til visning på en ekstern skærm. Det venstre okularrør har en diopterjusteringsring til finjustering af fokus efter brugerens syn.

De medfølgende BD plan akromatiske objektiver er specielt optimeret til lys- og mørkefelt metallurgisk arbejde og giver en lang arbejdsafstand. Fem objektiver leveres—et i hver position på det roterende revolverhoved—og ethvert objektiv kan hurtigt udskiftes med et valgfrit alternativ om nødvendigt. Mikroskopet bruger uendelig-korrigeret optik og giver et forstørrelsesområde på 50× til 800×. Revolverhovedet er orienteret indad, så brugeren nemt kan se, hvilket objektiv der aktuelt er i den optiske vej.

Belysningssystem

Reflekteret-lys belysningssystemet er bygget til at levere skarpe detaljer på tværs af alle objektiver og understøttede teknikker. En 50 W halogenlampe giver en lys, jævn og varm belysning. Mikroskopet understøtter Köhler-belysning og inkluderer filtre for forbedret farvegengivelse samt et polariseringssystem med en indbygget analysator og en aftagelig polarisator. Lyskilden, aperturblænden og feltblænden kan centreres for optimal justering. En dedikeret mørkefeltenhed er også inkluderet som en del af belysningssystemet.

Præparatbord og fokusering

En fremtrædende funktion er det store 280 × 270 mm præparatbord med en 204 mm bevægelsesafstand langs både X- og Y-aksen, hvilket gør det velegnet til lange eller brede prøver. Fokus styres med koaksiale grov- og finfokuseringsknapper, der bevæger sig glat og præcist. Finfokus giver enestående kontrol ved høj forstørrelse takket være dens 0,7 µm trin-skala. Grovfokus inkluderer en lås og spændingsjustering for at stabilisere billedet og tilpasse brugerens præferencer. Fokuseringsknapperne er placeret lavt ved mikroskopets base for at understøtte en afslappet arbejdsstilling, så brugeren kan holde hænderne hvilende på bordet.

Tilbehør og udvidelsesmuligheder

For at udvide mulighederne og tilpasse mikroskopet til specifikke opgaver er der valgfrit tilbehør tilgængeligt, herunder ekstra okularer, objektiver med lang arbejdsafstand til lys- og mørkefelt, kalibreringsglas og digitale kameraer.

Vigtige funktioner

• Højpræcisionsfokusering med 0,7 µm finfokus-skala; grovfokus inkluderer lås og spændingsjustering

• Stort præparatbord til lange og brede objekter med omfattende to-akset bevægelse

• Plan akromatisk, uendelig-korrigeret optik og trinokulært hoved med stråledelingsmuligheder 100/0 og 0/100 samt kamerarør

• Centrerbare belysningskomponenter, Köhler-belysningsjustering, polariseringssystem, farvefilter-sæt og mørkefeltfunktion

• 50 W halogenbelysning med 220 V strømforsyning og lysstyrkekontrol

• Bred understøttelse af valgfrit tilbehør

Sættets indhold

• Base med strømindgang, reflekteret-lys belysning, fokuseringssystem, præparatbord og revolverhoved

• Trinokulært hoved

• Uendelig plan akromatiske objektiver:

  • PL L5×/0,12 BD, WD 9,7 mm

  • PL L10×/0,25 BD, WD 9,3 mm

  • PL L20×/0,40 BD, WD 7,2 mm

  • PL L50×/0,70 BD, WD 2,5 mm

  • PL L80×/0,80 BD, WD 0,8 mm

• To 10×/22 mm okularer med lang øjeafstand

• 1× C-mount adapter

• Unbrakonøgle

• AC-strømkabel

• Støvhætte

• Brugervejledning og garantikort

Kan leveres på forespørgsel

• 10×/22 mm okular med skala

• Okularpar: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Valgfrie objektiver:

  • PL L40×/0,60 BD, WD 3,0 mm

  • PL L60×/0,70 BD, WD 1,9 mm

  • PL L100×/0,85 BD (tør), WD 0,4 mm

• Digitalt kamera

• Kalibreringsglas

Tekniske specifikationer

• Produkt ID: 82901

• Mærke: MAGUS

• Garanti: 5 år

• EAN: 5905555018416

• Pakkestørrelse: 58 × 49 × 60 cm

• Forsendelsesvægt: 21 kg

• Type: lys/optisk, metallurgisk

• Hoved: trinokulært, Siedentopf, 30° hældning

• Standard forstørrelse: 50×–800×

• Valgfrit forstørrelsesområde: 50×–2500× (afhængigt af tilbehør)

• Okularrørsdiameter: 30 mm

• Interpupilær afstand: 48–75 mm

• Præparatbord: 280 × 270 mm, to-akset mekanisk; bevægelse 204 / 204 mm

• Diopterjustering: ±5 på venstre okularrør

• Fokus: koaksial grov (med lås og spændingskontrol) og fin (0,0007 mm)

• Belysning: halogen; lysstyrke justerbar

• Strømforsyning: 220 ± 22 V, 50 Hz

• Lyskilde: 12 V / 50 W

• Filtre: grøn, blå, gul, mat

• Arbejdstemperatur: +5 °C til +35 °C

• Yderligere funktioner: indbygget analysator, aftagelig polarisator, mørkefeltenhed

• Målgruppe: erfarne brugere og professionelle

• Anvendelse: metallurgisk inspektion og analyse

• Observationsmetoder: lysfelt, mørkefelt, polarisering

• Medfølgende beskyttelsestilbehør: støvhætte
