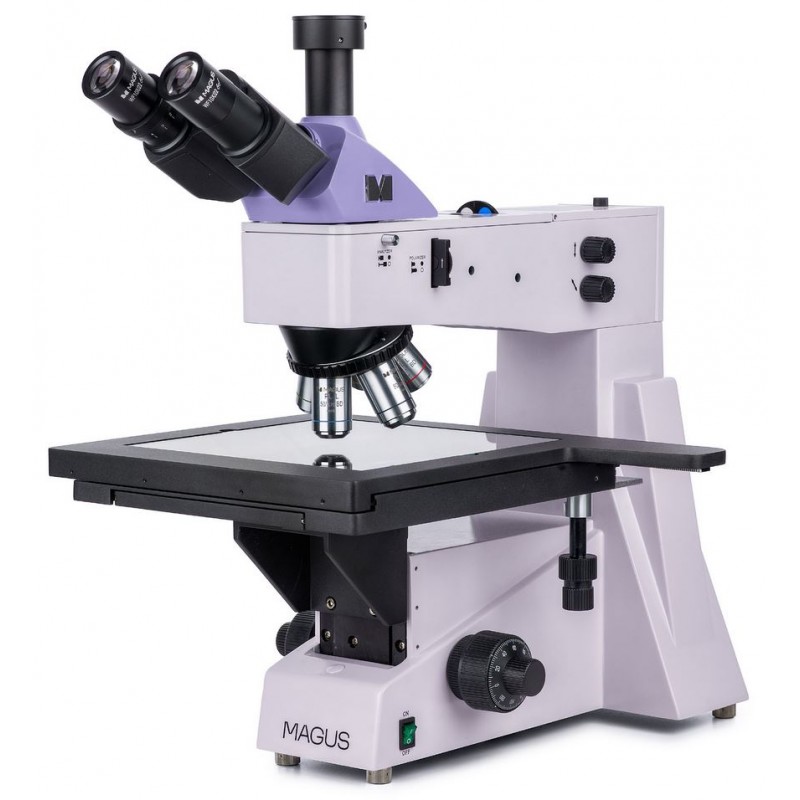

Mikroskop metalograficzny Magus Metal 650 BD (82901)

Mikroskop metalograficzny MAGUS Metal 650 BD został zaprojektowany do badania powierzchni fotomasek, układów scalonych, płytek drukowanych oraz innych dużych, podłużnych próbek. Wyposażony jest w wyjątkowo duży stolik, który umożliwia umieszczanie ponadgabarytowych preparatów, oraz precyzyjny mechanizm mikrometrycznego ustawiania ostrości z wartością podziałki 0,7 µm, co pozwala na dokładną pracę przy dużych powiększeniach. Mikroskop umożliwia obserwację w trybach jasnego pola, ciemnego pola oraz w świetle spolaryzowanym, dzięki czemu jest praktycznym wyborem dla laboratoriów kontroli jakości, ośrodków badawczych oraz wydziałów uniwersyteckich.

Układ optyczny

Mikroskop wyposażony jest w głowicę trójokularową, która posiada dedykowaną tubus trójokularowy do montażu kamery cyfrowej (kamera nie jest dołączona). Przełącznik światło/kamera kieruje tor optyczny do kamery, umożliwiając uzyskanie jasnych, szczegółowych zdjęć i wideo do wyświetlania na zewnętrznym monitorze. Lewy tubus okularowy posiada pierścień regulacji dioptrii umożliwiający precyzyjne dostosowanie ostrości do wzroku użytkownika.

Dołączone obiektywy planachromatyczne BD są specjalnie zoptymalizowane do pracy w jasnym i ciemnym polu oraz zapewniają długą odległość roboczą. Dostarczanych jest pięć obiektywów—po jednym w każdym gnieździe obrotowej głowicy—i każdy z nich można szybko wymienić na opcjonalny, jeśli zajdzie taka potrzeba. Mikroskop wykorzystuje optykę korygowaną do nieskończoności i oferuje zakres powiększeń od 50× do 800×. Głowica rewolwerowa jest skierowana do wewnątrz, dzięki czemu użytkownik łatwo widzi, który obiektyw znajduje się aktualnie w torze optycznym.

System oświetlenia

System oświetlenia odbitego został zaprojektowany tak, aby zapewnić ostre detale przy wszystkich obiektywach i wspieranych technikach. 50-watowa lampa halogenowa generuje jasne, równomierne i ciepłe światło. Mikroskop umożliwia regulację oświetlenia Köhlera oraz posiada filtry poprawiające odwzorowanie barw, a także system polaryzacyjny z wbudowanym analizatorem i wyjmowanym polaryzatorem. Źródło światła, przysłona aperturowa i przysłona polowa mogą być centrowane dla optymalnego ustawienia. W zestawie znajduje się również dedykowane urządzenie do ciemnego pola.

Stolik i ustawianie ostrości

Wyjątkową cechą jest duży stolik o wymiarach 280 × 270 mm z zakresem przesuwu 204 mm w obu osiach (X i Y), co czyni go idealnym do długich lub szerokich próbek. Ustawianie ostrości odbywa się za pomocą współosiowych pokręteł makro- i mikrometrycznych, które pracują płynnie i precyzyjnie. Mikrometryczne ustawianie ostrości zapewnia wyjątkową kontrolę przy dużych powiększeniach dzięki podziałce 0,7 µm. Makroregulacja posiada blokadę oraz regulację oporu, co stabilizuje obraz i pozwala dostosować pracę do preferencji użytkownika. Pokrętła ustawiania ostrości są umieszczone nisko, u podstawy mikroskopu, co sprzyja wygodnej pozycji pracy i umożliwia oparcie rąk na stole.

Akcesoria i możliwości rozbudowy

Aby rozszerzyć możliwości i dostosować mikroskop do konkretnych zadań, dostępne są opcjonalne akcesoria, takie jak dodatkowe okulary, obiektywy o długiej odległości roboczej do jasnego i ciemnego pola, płytki kalibracyjne oraz kamery cyfrowe.

Najważniejsze cechy

• Precyzyjne ustawianie ostrości z podziałką mikrometryczną 0,7 µm; makroregulacja z blokadą i regulacją oporu

• Duży stolik do długich i szerokich obiektów, z szerokim zakresem przesuwu w dwóch osiach

• Obiektywy planachromatyczne, korygowane do nieskończoności oraz głowica trójokularowa z opcjami podziału wiązki 100/0 i 0/100 oraz tubusem do kamery

• Centrowane elementy oświetlenia, regulacja oświetlenia Köhlera, system polaryzacyjny, zestaw filtrów barwnych oraz możliwość pracy w ciemnym polu

• 50-watowy iluminator halogenowy z zasilaniem 220 V i regulacją jasności

• Szerokie wsparcie dla opcjonalnych akcesoriów

Zawartość zestawu

• Podstawa z gniazdem zasilania, iluminator odbiciowy, system ustawiania ostrości, stolik i głowica rewolwerowa

• Głowica trójokularowa

• Obiektywy planachromatyczne korygowane do nieskończoności:

  • PL L5×/0,12 BD, WD 9,7 mm

  • PL L10×/0,25 BD, WD 9,3 mm

  • PL L20×/0,40 BD, WD 7,2 mm

  • PL L50×/0,70 BD, WD 2,5 mm

  • PL L80×/0,80 BD, WD 0,8 mm

• Dwa okulary 10×/22 mm z dużym odstępem źrenicy wyjściowej

• Adapter C-mount 1×

• Klucz imbusowy

• Przewód zasilający AC

• Pokrowiec przeciwkurzowy

• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie

• Okular 10×/22 mm ze skalą

• Par okularów: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Opcjonalne obiektywy:

  • PL L40×/0,60 BD, WD 3,0 mm

  • PL L60×/0,70 BD, WD 1,9 mm

  • PL L100×/0,85 BD (na sucho), WD 0,4 mm

• Kamera cyfrowa

• Płytka kalibracyjna

Dane techniczne

• Numer produktu: 82901

• Marka: MAGUS

• Gwarancja: 5 lat

• EAN: 5905555018416

• Wymiary opakowania: 58 × 49 × 60 cm

• Waga przesyłki: 21 kg

• Typ: świetlny/optyczny, metalograficzny

• Głowica: trójokularowa, Siedentopf, nachylenie 30°

• Standardowe powiększenie: 50×–800×

• Opcjonalny zakres powiększeń: 50×–2500× (w zależności od akcesoriów)

• Średnica tubusu okularowego: 30 mm

• Rozstaw źrenic: 48–75 mm

• Stolik: 280 × 270 mm, mechaniczny dwuosiowy; przesuw 204 / 204 mm

• Regulacja dioptrii: ±5 na lewym tubusie okularowym

• Ustawianie ostrości: współosiowe makro (z blokadą i regulacją oporu) i mikro (0,0007 mm)

• Oświetlenie: halogenowe; regulowana jasność

• Zasilanie: 220 ± 22 V, 50 Hz

• Źródło światła: 12 V / 50 W

• Filtry: zielony, niebieski, żółty, matowy

• Temperatura pracy: +5 °C do +35 °C

• Dodatkowe cechy: wbudowany analizator, wyjmowany polaryzator, urządzenie do ciemnego pola

• Użytkownicy docelowi: zaawansowani użytkownicy i profesjonaliści

• Zastosowanie: inspekcja i analiza metalograficzna

• Metody obserwacji: jasne pole, ciemne pole, polaryzacja

• Dołączone akcesorium ochronne: pokrowiec przeciwkurzowy
