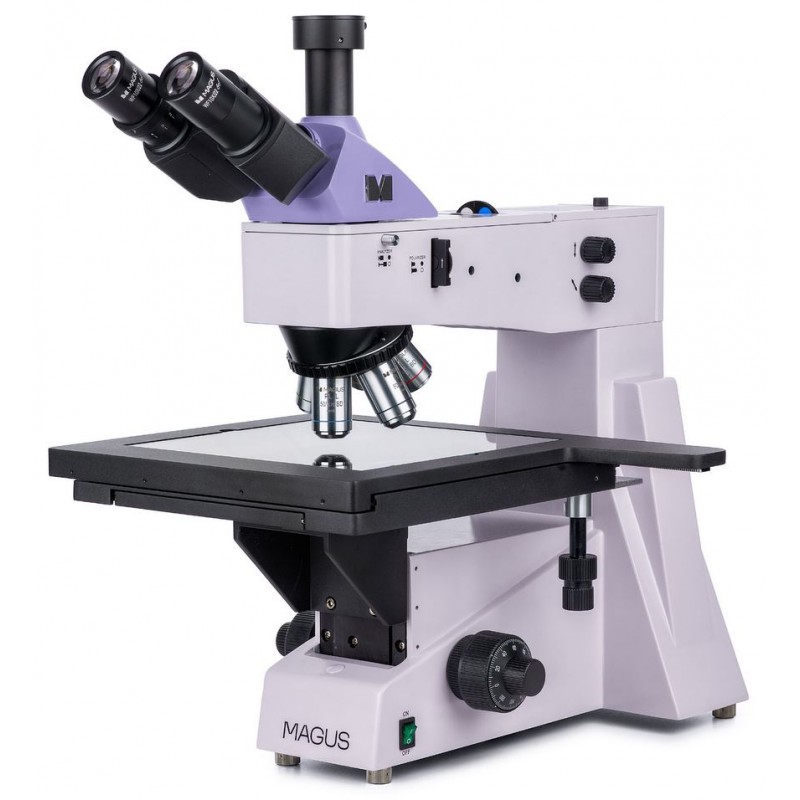

Magus Metal 650 BD Metallurgische Microscoop (82901)

De MAGUS Metal 650 BD Metallurgische Microscoop is ontworpen voor het onderzoeken van de oppervlakken van fotomaskers, geïntegreerde schakelingen, printplaten en andere grote, langwerpige monsters. Het apparaat beschikt over een extra groot objecttafel dat ondersteuning biedt aan overmaatse specimens en een uiterst nauwkeurig fijnfocus-systeem met een 0,7 µm schaalwaarde, waardoor nauwkeurig werken bij hoge vergrotingen mogelijk is. De microscoop ondersteunt helderveld-, donkerveld- en gepolariseerd licht observatiemethoden, waardoor het een praktische keuze is voor kwaliteitscontrolelaboratoria, onderzoeksinstellingen en universiteitsafdelingen.

Optisch systeem

De microscoop is uitgerust met een trinoculaire kop die een speciale trinoculaire buis bevat voor het monteren van een digitale camera (camera niet inbegrepen). Met een licht/camera-keuzeknop wordt het lichtpad naar de camera geleid om heldere, gedetailleerde foto’s en video’s te produceren voor weergave op een extern scherm. De linker oculairbuis is voorzien van een dioptrie-instelring voor het nauwkeurig afstellen van de scherpstelling op het gezichtsvermogen van de gebruiker.

De meegeleverde BD plan achromatische objectieven zijn speciaal geoptimaliseerd voor helderveld- en donkerveld metallurgisch werk en bieden een lange werkafstand. Er worden vijf objectieven meegeleverd—één in elke positie van de draaibare revolverkop—en elk objectief kan snel worden verwisseld voor een optioneel alternatief indien nodig. De microscoop maakt gebruik van oneindig gecorrigeerde optiek en biedt een vergrotingsbereik van 50× tot 800×. De revolverkop is naar binnen gericht zodat de gebruiker eenvoudig kan zien welk objectief zich momenteel in het optische pad bevindt.

Verlichtingssysteem

Het gereflecteerde verlichtingssysteem is ontworpen om scherpe details te leveren bij alle objectieven en ondersteunde technieken. Een 50 W halogeenlamp zorgt voor heldere, gelijkmatige en warme verlichting. De microscoop ondersteunt Köhler-verlichting en wordt geleverd met filters voor verbeterde kleurweergave, evenals een polarisatiesysteem met een ingebouwde analysator en een verwijderbare polarisator. De lichtbron, apertuurdiafragma en veld-diafragma kunnen gecentreerd worden voor optimale uitlijning. Een speciaal donkerveldapparaat is ook inbegrepen als onderdeel van het verlichtingssysteem.

Objecttafel en scherpstelling

Een opvallend kenmerk is het grote 280 × 270 mm objecttafel, met een 204 mm bewegingsbereik langs zowel de X- als Y-as, waardoor het zeer geschikt is voor lange of brede monsters. De scherpstelling wordt geregeld met coaxiale grove en fijne scherpstelknoppen die soepel en nauwkeurig bewegen. De fijne scherpstelling biedt uitzonderlijke controle bij hoge vergroting dankzij de 0,7 µm stap-schaalwaarde. De grove scherpstelling is voorzien van een vergrendeling en spanningsregeling om het beeld te stabiliseren en aan te passen aan de voorkeuren van de gebruiker. De scherpstelknoppen zijn laag aan de basis van de microscoop geplaatst om een ontspannen werkhouding te ondersteunen, zodat de gebruiker zijn handen op de tafel kan laten rusten.

Accessoires en uitbreidbaarheid

Om de mogelijkheden uit te breiden en de microscoop aan te passen aan specifieke taken, zijn optionele accessoires beschikbaar, waaronder extra oculairs, objectieven met lange werkafstand voor helderveld en donkerveld, kalibratiepreparaten en digitale camera’s.

Belangrijkste kenmerken

• Hoge-precisie scherpstelling met 0,7 µm fijnfocus-schaalwaarde; grove scherpstelling met vergrendeling en spanningsregeling

• Groot objecttafel voor lange en brede objecten, met uitgebreid tweedimensionaal bereik

• Plan achromatische, oneindig gecorrigeerde optiek en trinoculaire kop met straalverdelingsopties 100/0 en 0/100, plus een camerabuis

• Centreerbare verlichtingscomponenten, Köhler-verlichting, polarisatiesysteem, kleurenfilterset en donkerveldmogelijkheid

• 50 W halogeenverlichting met 220 V voeding en helderheidsregeling

• Brede ondersteuning voor optionele accessoires

Setinhoud

• Basis met netvoeding, gereflecteerde verlichtingsunit, scherpstelsysteem, objecttafel en revolverkop

• Trinoculaire kop

• Oneindig plan achromatische objectieven:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L80×/0.80 BD, WD 0,8 mm

• Twee 10×/22 mm oculairs met lange oogafstand

• 1× C-mount adapter

• Inbussleutel

• AC-stroomkabel

• Stofhoes

• Gebruikershandleiding en garantiebewijs

Op aanvraag beschikbaar

• 10×/22 mm oculair met schaalverdeling

• Oculairparen: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Optionele objectieven:

  • PL L40×/0.60 BD, WD 3,0 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L100×/0.85 BD (droog), WD 0,4 mm

• Digitale camera

• Kalibratiepreparaat

Technische specificaties

• Product-ID: 82901

• Merk: MAGUS

• Garantie: 5 jaar

• EAN: 5905555018416

• Verpakkingsgrootte: 58 × 49 × 60 cm

• Verzendgewicht: 21 kg

• Type: licht/optisch, metallurgisch

• Kop: trinoculair, Siedentopf, 30° helling

• Standaard vergroting: 50×–800×

• Optioneel vergrotingsbereik: 50×–2500× (afhankelijk van accessoires)

• Oculairbuisdiameter: 30 mm

• Interpupillaire afstand: 48–75 mm

• Objecttafel: 280 × 270 mm, tweedimensionaal mechanisch; bereik 204 / 204 mm

• Dioptrie-instelling: ±5 op de linker oculairbuis

• Scherpstelling: coaxiale grove (met vergrendeling en spanningsregeling) en fijne (0,0007 mm)

• Verlichting: halogeen; helderheid instelbaar

• Voeding: 220 ± 22 V, 50 Hz

• Lichtbron: 12 V / 50 W

• Filters: groen, blauw, geel, mat

• Bedrijfstemperatuur: +5 °C tot +35 °C

• Extra functies: ingebouwde analysator, verwijderbare polarisator, donkerveldapparaat

• Beoogde gebruikers: ervaren gebruikers en professionals

• Toepassing: metallurgische inspectie en analyse

• Observatiemethoden: helderveld, donkerveld, polarisatie

• Geleverd beschermend accessoire: stofhoes
