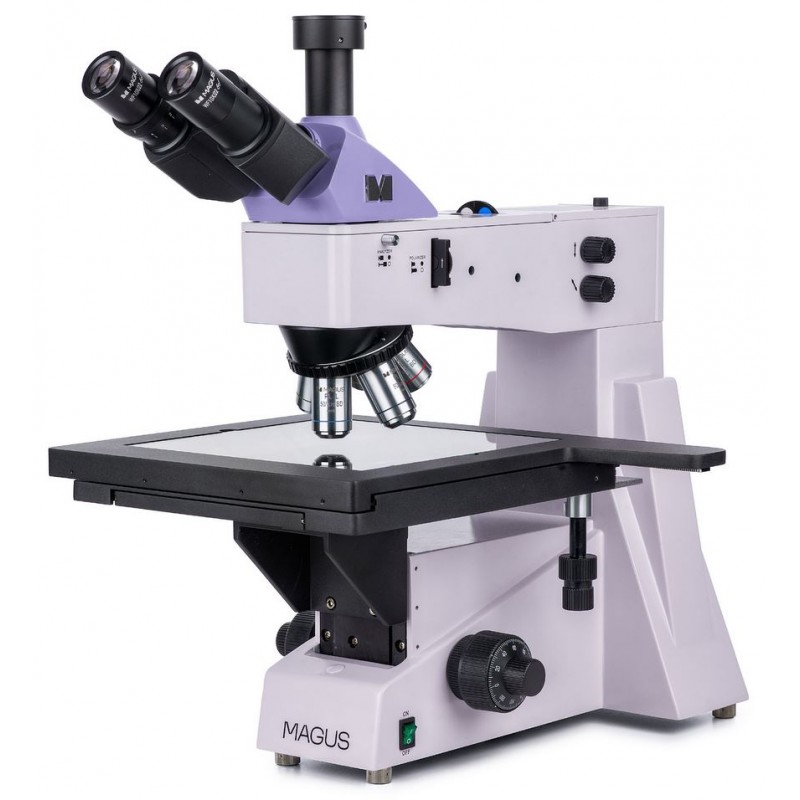

Magus Metal 650 BD metalurginis mikroskopas (82901)

MAGUS Metal 650 BD metalurginis mikroskopas sukurtas fotomaskų, integruotų grandynų, spausdintinių plokščių ir kitų didelių, pailgų mėginių paviršių tyrimui. Jis turi itin didelį stalą, kuris palaiko dideles bandinius, ir itin tikslų smulkaus fokusavimo mechanizmą su 0,7 µm skalės reikšme, leidžiančia tiksliai dirbti dideliais didinimais. Mikroskopas palaiko šviesaus lauko, tamsaus lauko ir poliarizuotos šviesos stebėjimo metodus, todėl yra praktiškas pasirinkimas kokybės kontrolės laboratorijoms, mokslinių tyrimų įstaigoms ir universitetų padaliniams.

Optinė sistema

Mikroskopas aprūpintas trinokuliaru galvute, kuri turi specialų trinokuliaro vamzdelį skaitmeninei kamerai montuoti (kamera neįtraukta). Šviesos/kameros pasirinkimo rankenėlė nukreipia šviesos srautą į kamerą, kad būtų galima gauti ryškias, detalias nuotraukas ir vaizdo įrašus, rodomus išoriniame monitoriuje. Kairiajame okuliaro vamzdelyje yra dioptrijų reguliavimo žiedas, skirtas tiksliai pritaikyti fokusavimą pagal vartotojo regėjimą.

Komplekte esantys BD plano achromatiniai objektyvai specialiai optimizuoti šviesaus ir tamsaus lauko metalurginiams tyrimams ir užtikrina ilgą darbinį atstumą. Pateikiami penki objektyvai – po vieną kiekvienoje revolverio galvutės pozicijoje, ir bet kurį objektyvą galima greitai pakeisti pasirinktu alternatyviu, jei reikia. Mikroskopas naudoja begalybės koreguotą optiką ir suteikia 50×–800× didinimo diapazoną. Revolverio galvutė orientuota į vidų, kad vartotojas lengvai matytų, kuris objektyvas šiuo metu yra optiniame kelyje.

Apšvietimo sistema

Atspindėtos šviesos apšvietimo sistema sukurta taip, kad užtikrintų ryškias detales su visais objektyvais ir palaikomais metodais. 50 W halogeninė lempa suteikia ryškų, tolygų, šiltą apšvietimą. Mikroskopas palaiko Köhler apšvietimo reguliavimą ir turi filtrus spalvų perteikimui pagerinti, taip pat poliarizacijos sistemą su įmontuotu analizatoriumi ir nuimamu poliarizatoriumi. Šviesos šaltinį, diafragmą ir lauko diafragmą galima centruoti optimaliai išlyginimui. Taip pat į komplektą įeina specialus tamsaus lauko įtaisas kaip apšvietimo sistemos dalis.

Stalas ir fokusavimas

Išskirtinis bruožas – didelis 280 × 270 mm stalas su 204 mm eiga tiek X, tiek Y ašimis, todėl puikiai tinka ilgiems ar plačioms mėginiams. Fokusavimas valdomas koaksialinėmis grubaus ir smulkaus fokusavimo rankenėlėmis, kurios juda sklandžiai ir tiksliai. Smulkus fokusavimas užtikrina išskirtinį valdymą dideliu didinimu dėl 0,7 µm žingsnio skalės reikšmės. Grubus fokusavimas turi fiksatorių ir įtempimo reguliavimą, kad būtų stabilizuojamas vaizdas ir pritaikoma pagal vartotojo poreikius. Fokusavimo rankenėlės yra žemai mikroskopo pagrinde, kad būtų patogu dirbti ir rankos galėtų ilsėtis ant stalo.

Priedai ir išplėtimo galimybės

Norint išplėsti galimybes ir pritaikyti mikroskopą specifinėms užduotims, galima įsigyti papildomų priedų, tokių kaip papildomi okuliarai, ilgo darbinio atstumo objektyvai šviesiam ir tamsiam laukui, kalibravimo stikleliai ir skaitmeninės kameros.

Pagrindinės savybės

• Aukšto tikslumo fokusavimas su 0,7 µm smulkaus fokusavimo skalės reikšme; grubus fokusavimas turi fiksatorių ir įtempimo reguliavimą

• Didelis stalas ilgiems ir plačioms objektams, su didele dvių ašių eiga

• Plano achromatinė, begalybės koreguota optika ir trinokuliaro galvutė su šviesos padalijimo parinktimis 100/0 ir 0/100, taip pat kameros vamzdelis

• Centruojami apšvietimo komponentai, Köhler apšvietimo reguliavimas, poliarizacijos sistema, spalvų filtrų rinkinys ir tamsaus lauko galimybė

• 50 W halogeninis apšvietimas su 220 V maitinimo šaltiniu ir ryškumo reguliavimu

• Plačios papildomų priedų palaikymo galimybės

Komplekto sudėtis

• Pagrindas su maitinimo įvadu, atspindėtos šviesos apšvietimu, fokusavimo sistema, stalu ir revolverio galvute

• Trinokuliaro galvutė

• Begalybės plano achromatiniai objektyvai:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L80×/0.80 BD, WD 0,8 mm

• Du 10×/22 mm okuliarai su ilgu akių atstumu

• 1× C-mount adapteris

• Šešiakampis raktas

• AC maitinimo laidas

• Dulkių dangtis

• Naudotojo vadovas ir garantinė kortelė

Galima užsakyti papildomai

• 10×/22 mm okuliaras su skale

• Okuliarų poros: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Pasirenkami objektyvai:

  • PL L40×/0.60 BD, WD 3,0 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L100×/0.85 BD (sausam), WD 0,4 mm

• Skaitmeninė kamera

• Kalibravimo stiklelis

Techninės specifikacijos

• Prekės ID: 82901

• Gamintojas: MAGUS

• Garantija: 5 metai

• EAN: 5905555018416

• Pakuotės dydis: 58 × 49 × 60 cm

• Siuntos svoris: 21 kg

• Tipas: šviesinis/optinis, metalurginis

• Galvutė: trinokuliaro, Siedentopf, 30° pasvirimas

• Standartinis didinimas: 50×–800×

• Pasirenkamas didinimo diapazonas: 50×–2500× (priklausomai nuo priedų)

• Okuliaro vamzdelio skersmuo: 30 mm

• Interpupiliarinis atstumas: 48–75 mm

• Stalas: 280 × 270 mm, dviašis mechaninis; eiga 204 / 204 mm

• Dioptrijų reguliavimas: ±5 kairiajame okuliaro vamzdelyje

• Fokusavimas: koaksialinis grubus (su fiksatoriumi ir įtempimo valdymu) ir smulkus (0,0007 mm)

• Apšvietimas: halogeninis; reguliuojamas ryškumas

• Maitinimas: 220 ± 22 V, 50 Hz

• Šviesos šaltinis: 12 V / 50 W

• Filtrai: žalias, mėlynas, geltonas, matinis

• Darbinė temperatūra: +5 °C iki +35 °C

• Papildomos savybės: įmontuotas analizatorius, nuimamas poliarizatorius, tamsaus lauko įtaisas

• Skirti naudotojai: patyrę naudotojai ir profesionalai

• Paskirtis: metalurginė inspekcija ir analizė

• Stebėjimo metodai: šviesus laukas, tamsus laukas, poliarizacija

• Pridedamas apsauginis priedas: dulkių dangtis
