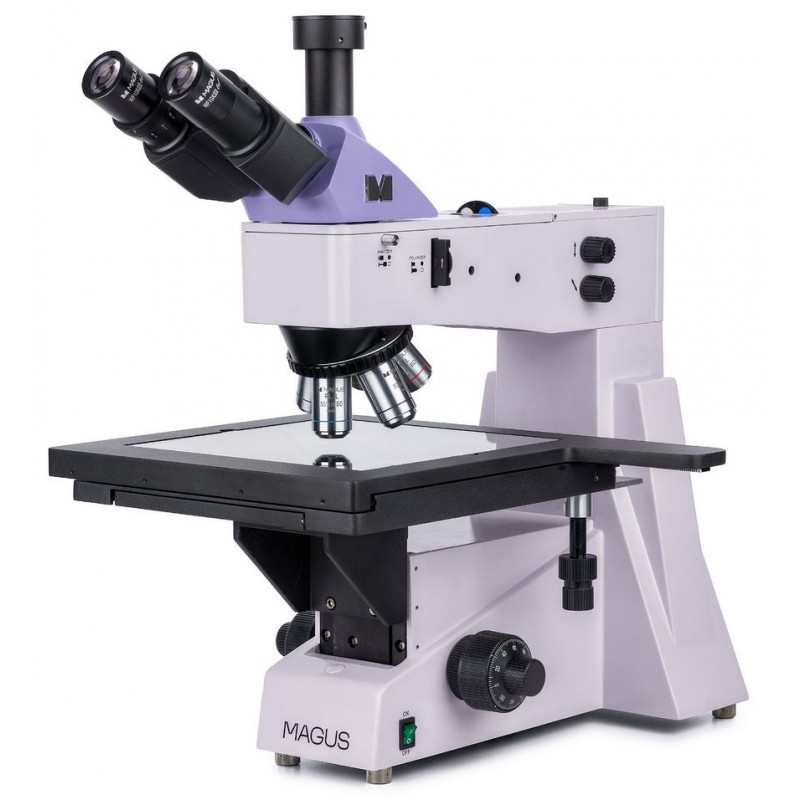

מיקרוסקופ מטלורגי Magus Metal 650 BD (82901)

מיקרוסקופ מטלורגי MAGUS Metal 650 BD מיועד לבחינת פני השטח של פוטומסקים, מעגלים משולבים, לוחות מעגלים מודפסים ודגימות גדולות ומוארכות נוספות. הוא כולל שולחן עבודה גדול במיוחד התומך בדגימות גדולות ומערכת מיקוד עדינה ומדויקת עם ערך סולם של 0.7 מיקרון, המאפשר עבודה מדויקת בהגדלות גבוהות. המיקרוסקופ תומך בשיטות תצפית של שדה בהיר, שדה אפל ואור מקוטב, מה שהופך אותו לבחירה פרקטית עבור מעבדות בקרת איכות, מכוני מחקר וחוגים אקדמיים.

מערכת אופטית

המיקרוסקופ מצויד בראש טרינוקולרי הכולל צינור ייעודי להתקנת מצלמה דיגיטלית (המצלמה אינה כלולה). בורר אור/מצלמה מנתב את מסלול האור אל המצלמה ליצירת תמונות וסרטונים בהירים ומפורטים להצגה על מסך חיצוני. צינור העינית השמאלי כולל טבעת כיוון דיופטר להתאמת הפוקוס לראיית המשתמש.

העדשות האכרומטיות BD הכלולות מותאמות במיוחד לעבודה מטלורגית בשדה בהיר ושדה אפל ומספקות מרחק עבודה ארוך. חמש עדשות מסופקות—אחת בכל מיקום בתוף המסתובב—וכל עדשה ניתנת להחלפה מהירה באופציה אחרת לפי הצורך. המיקרוסקופ עושה שימוש באופטיקה מתוקנת לאינסוף ומספק טווח הגדלה של 50× עד 800×. התוף המסתובב פונה פנימה כך שהמשתמש יכול לראות בקלות איזו עדשה נמצאת כרגע במסלול האופטי.

מערכת תאורה

מערכת התאורה לאור מוחזר בנויה לספק חדות גבוהה בכל העדשות ובכל הטכניקות הנתמכות. מנורת הלוגן 50 ואט מספקת תאורה בהירה, אחידה וחמימה. המיקרוסקופ תומך בכיוון תאורת Köhler וכולל פילטרים לשיפור עיבוד הצבע וכן מערכת קיטוב עם אנלייזר מובנה ופולריזטור נשלף. מקור האור, דיאפרגמת הצמצם ודיאפרגמת השדה ניתנים למרכוז ליישור מיטבי. מערכת התאורה כוללת גם מתקן שדה אפל ייעודי.

שולחן עבודה ומיקוד

מאפיין בולט הוא שולחן העבודה הגדול בגודל 280 × 270 מ"מ, עם טווח תנועה של 204 מ"מ בצירי X ו-Y, מה שהופך אותו למתאים במיוחד לדגימות ארוכות או רחבות. המיקוד נשלט באמצעות כפתורי מיקוד גס ועדין קואקסיאליים הנעים בצורה חלקה ומדויקת. המיקוד העדין מספק שליטה יוצאת דופן בהגדלות גבוהות בזכות ערך סולם של 0.7 מיקרון. המיקוד הגס כולל נעילה וכוונון מתח לייצוב התמונה והתאמה להעדפות המשתמש. כפתורי המיקוד ממוקמים נמוך בבסיס המיקרוסקופ לתמיכה ביציבה נוחה, כך שהמשתמש יכול להניח את ידיו על השולחן.

אביזרים והרחבות

להרחבת היכולות והתאמת המיקרוסקופ למשימות ייעודיות, זמינים אביזרים אופציונליים כגון עיניות נוספות, עדשות מרחק עבודה ארוך לשדה בהיר ושדה אפל, זכוכיות כיול ומצלמות דיגיטליות.

תכונות עיקריות

• מיקוד מדויק במיוחד עם ערך סולם מיקוד עדין של 0.7 מיקרון; המיקוד הגס כולל נעילה וכיוון מתח

• שולחן עבודה גדול לדגימות ארוכות ורחבות, עם טווח תנועה רחב בשני הצירים

• אופטיקה אכרומטית מתוקנת לאינסוף וראש טרינוקולרי עם אפשרויות פיצול קרן 100/0 ו-0/100, כולל צינור מצלמה

• רכיבי תאורה ניתנים למרכוז, כיוון תאורת Köhler, מערכת קיטוב, סט פילטרים צבעוניים ויכולת שדה אפל

• תאורת הלוגן 50 ואט עם ספק כוח 220 וולט ובקרת עוצמה

• תמיכה רחבה באביזרים אופציונליים

תכולת הערכה

• בסיס עם כניסת חשמל, תאורת אור מוחזר, מערכת מיקוד, שולחן עבודה ותוף מסתובב

• ראש טרינוקולרי

• עדשות אכרומטיות אינסוף:

  • PL L5×/0.12 BD, WD 9.7 מ"מ

  • PL L10×/0.25 BD, WD 9.3 מ"מ

  • PL L20×/0.40 BD, WD 7.2 מ"מ

  • PL L50×/0.70 BD, WD 2.5 מ"מ

  • PL L80×/0.80 BD, WD 0.8 מ"מ

• שתי עיניות 10×/22 מ"מ עם מרחק עין גדול

• מתאם C-mount ×1

• מפתח אלן

• כבל חשמל AC

• כיסוי אבק

• מדריך למשתמש וכרטיס אחריות

זמין לפי דרישה

• עינית 10×/22 מ"מ עם סולם

• זוגות עיניות: 12.5×/14 מ"מ, 15×/15 מ"מ, 20×/12 מ"מ, 25×/9 מ"מ

• עדשות אופציונליות:

  • PL L40×/0.60 BD, WD 3.0 מ"מ

  • PL L60×/0.70 BD, WD 1.9 מ"מ

  • PL L100×/0.85 BD (יבשה), WD 0.4 מ"מ

• מצלמה דיגיטלית

• זכוכית כיול

מפרט טכני

• מק"ט: 82901

• מותג: MAGUS

• אחריות: 5 שנים

• EAN: 5905555018416

• גודל אריזה: 58 × 49 × 60 ס"מ

• משקל משלוח: 21 ק"ג

• סוג: אור/אופטי, מטלורגי

• ראש: טרינוקולרי, Siedentopf, הטיה 30°

• הגדלה סטנדרטית: 50×–800×

• טווח הגדלה אופציונלי: 50×–2500× (בהתאם לאביזרים)

• קוטר צינור עינית: 30 מ"מ

• מרחק בין אישונים: 48–75 מ"מ

• שולחן עבודה: 280 × 270 מ"מ, מכני דו-צירי; טווח תנועה 204 / 204 מ"מ

• כיוון דיופטר: ±5 בצינור עינית שמאלי

• מיקוד: קואקסיאלי גס (עם נעילה ובקרת מתח) ועדין (0.0007 מ"מ)

• תאורה: הלוגן; עוצמה ניתנת לכיוון

• ספק כוח: 220 ± 22 וולט, 50 הרץ

• מקור אור: 12 וולט / 50 ואט

• פילטרים: ירוק, כחול, צהוב, מט

• טמפרטורת עבודה: +5°C עד +35°C

• תכונות נוספות: אנלייזר מובנה, פולריזטור נשלף, מתקן שדה אפל

• משתמשים מיועדים: משתמשים מנוסים ואנשי מקצוע

• יישום: בדיקה וניתוח מטלורגי

• שיטות תצפית: שדה בהיר, שדה אפל, קיטוב

• אביזר מגן מסופק: כיסוי אבק
