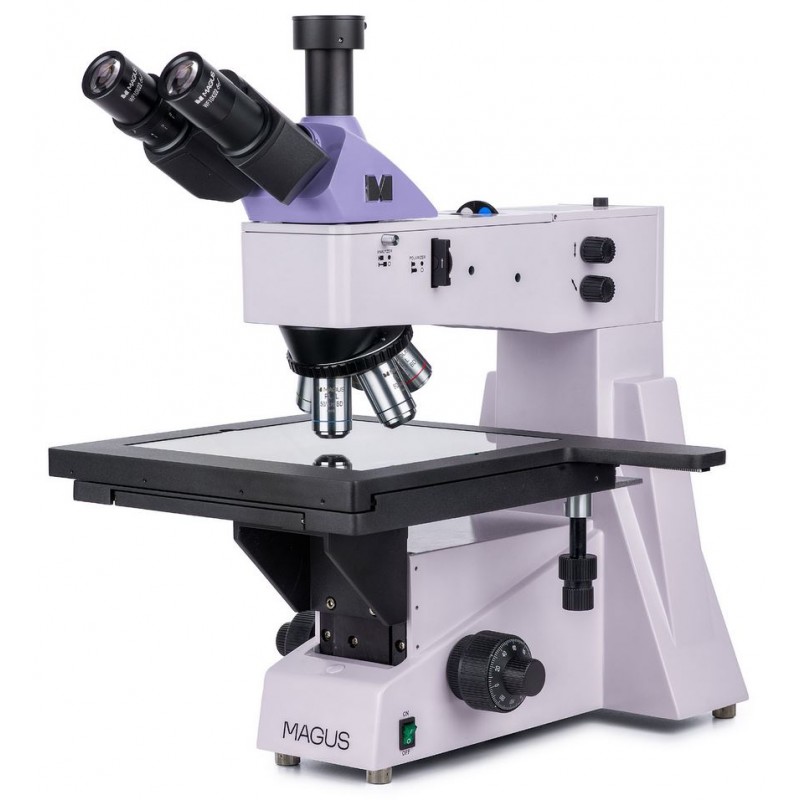

Magus Metal 650 BD metalurški mikroskop (82901)

MAGUS Metal 650 BD metalurški mikroskop dizajniran je za ispitivanje površina fotomaski, integriranih krugova, tiskanih pločica i drugih velikih, izduženih uzoraka. Opremljen je izuzetno velikom stolom koji podržava prevelike uzorke i iznimno preciznim sustavom finog fokusiranja s vrijednošću skale od 0,7 µm, što omogućuje precizan rad pri velikim povećanjima. Mikroskop podržava metode promatranja u svijetlom polju, tamnom polju i polariziranoj svjetlosti, što ga čini praktičnim izborom za laboratorije za kontrolu kvalitete, istraživačke ustanove i sveučilišne odjele.

Optički sustav

Mikroskop je opremljen trinokularnom glavom koja uključuje poseban trinokularni tubus za montažu digitalne kamere (kamera nije uključena). Prekidač za odabir svjetla/kamere usmjerava svjetlosni put prema kameri kako bi se dobile svijetle, detaljne fotografije i videozapisi za prikaz na vanjskom monitoru. Lijevi okularni tubus uključuje prsten za podešavanje dioptrije za fino podešavanje fokusa prema korisnikovom vidu.

Uključeni BD plan ahromatski objektivi posebno su optimizirani za svijetlo i tamno polje u metalurškom radu i pružaju veliku radnu udaljenost. Isporučuje se pet objektiva—po jedan u svakom položaju revolver glave—i bilo koji objektiv može se brzo zamijeniti opcionalnim, prema potrebi. Mikroskop koristi optiku korigiranu na beskonačnost i omogućuje raspon povećanja od 50× do 800×. Revolver glava je okrenuta prema unutra tako da korisnik lako vidi koji je objektiv trenutno u optičkom putu.

Sustav osvjetljenja

Sustav reflektiranog svjetla dizajniran je za pružanje oštrih detalja kroz sve objektive i podržane tehnike. Halogena žarulja od 50 W daje svijetlo, ravnomjerno i toplo osvjetljenje. Mikroskop podržava Köhlerovo osvjetljenje i uključuje filtre za poboljšanu reprodukciju boja, kao i polarizacijski sustav s ugrađenim analizatorom i uklonjivim polarizatorom. Izvor svjetlosti, otvor blende i polje blende mogu se centrirati radi optimalnog poravnanja. Poseban uređaj za tamno polje također je uključen kao dio sustava osvjetljenja.

Stol i fokusiranje

Posebna značajka je veliki stol od 280 × 270 mm, s rasponom pomaka od 204 mm po obje osi (X i Y), što ga čini idealnim za duge ili široke uzorke. Fokusiranje se kontrolira pomoću koaksijalnih grubih i finih kotačića za fokusiranje koji rade glatko i precizno. Fini fokus omogućuje iznimnu kontrolu pri velikim povećanjima zahvaljujući vrijednosti skale od 0,7 µm. Grubi fokus uključuje zaključavanje i podešavanje napetosti za stabilizaciju slike i prilagodbu korisničkim preferencijama. Kotačići za fokusiranje smješteni su nisko na bazi mikroskopa kako bi podržali opušteno držanje tijekom rada, omogućujući korisniku da drži ruke na stolu.

Pribor i mogućnost nadogradnje

Za proširenje mogućnosti i prilagodbu mikroskopa specifičnim zadacima dostupni su opcionalni dodaci, uključujući dodatne okulare, objektive s velikom radnom udaljenosti za svijetlo i tamno polje, kalibracijske pločice i digitalne kamere.

Ključne značajke

• Visokoprecizno fokusiranje s vrijednošću skale finog fokusa od 0,7 µm; grubi fokus uključuje zaključavanje i podešavanje napetosti

• Veliki stol za duge i široke uzorke, s velikim dvosmjernim pomakom

• Plan ahromatska, na beskonačnost korigirana optika i trinokularna glava s mogućnostima razdvajanja svjetlosnog snopa 100/0 i 0/100, te tubusom za kameru

• Centrični osvjetljivački elementi, podešavanje Köhlerovog osvjetljenja, polarizacijski sustav, set filtara u boji i mogućnost tamnog polja

• Halogeni iluminator od 50 W s napajanjem od 220 V i regulacijom svjetline

• Široka podrška za opcionalni pribor

Sadržaj kompleta

• Baza s priključkom za napajanje, reflektirajućim osvjetljenjem, sustavom fokusiranja, stolom i revolver glavom

• Trinokularna glava

• Infinity plan ahromatski objektivi:

  • PL L5×/0,12 BD, WD 9,7 mm

  • PL L10×/0,25 BD, WD 9,3 mm

  • PL L20×/0,40 BD, WD 7,2 mm

  • PL L50×/0,70 BD, WD 2,5 mm

  • PL L80×/0,80 BD, WD 0,8 mm

• Dva okulara 10×/22 mm s velikim udaljenostima oka

• 1× C-mount adapter

• Imbus ključ

• AC kabel za napajanje

• Pokrivač za prašinu

• Korisnički priručnik i jamstvena kartica

Dostupno na zahtjev

• Okular 10×/22 mm sa skalom

• Parovi okulara: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Opcionalni objektivi:

  • PL L40×/0,60 BD, WD 3,0 mm

  • PL L60×/0,70 BD, WD 1,9 mm

  • PL L100×/0,85 BD (suhi), WD 0,4 mm

• Digitalna kamera

• Kalibracijska pločica

Tehničke specifikacije

• ID proizvoda: 82901

• Marka: MAGUS

• Jamstvo: 5 godina

• EAN: 5905555018416

• Veličina paketa: 58 × 49 × 60 cm

• Težina za transport: 21 kg

• Tip: svjetlosni/optički, metalurški

• Glava: trinokularna, Siedentopf, nagib 30°

• Standardno povećanje: 50×–800×

• Opcionalni raspon povećanja: 50×–2500× (ovisno o priboru)

• Promjer tubusa okulara: 30 mm

• Interpupilarna udaljenost: 48–75 mm

• Stol: 280 × 270 mm, dvoosni mehanički; pomak 204 / 204 mm

• Podešavanje dioptrije: ±5 na lijevom tubusu okulara

• Fokus: koaksijalni grubi (s blokadom i kontrolom napetosti) i fini (0,0007 mm)

• Osvjetljenje: halogeno; podesiva svjetlina

• Napajanje: 220 ± 22 V, 50 Hz

• Izvor svjetlosti: 12 V / 50 W

• Filtri: zeleni, plavi, žuti, mat

• Radna temperatura: +5 °C do +35 °C

• Dodatne značajke: ugrađeni analizator, uklonjivi polarizator, uređaj za tamno polje

• Namijenjeni korisnici: iskusni korisnici i profesionalci

• Primjena: metalurška inspekcija i analiza

• Metode promatranja: svijetlo polje, tamno polje, polarizacija

• Isporučeni zaštitni pribor: pokrivač za prašinu
