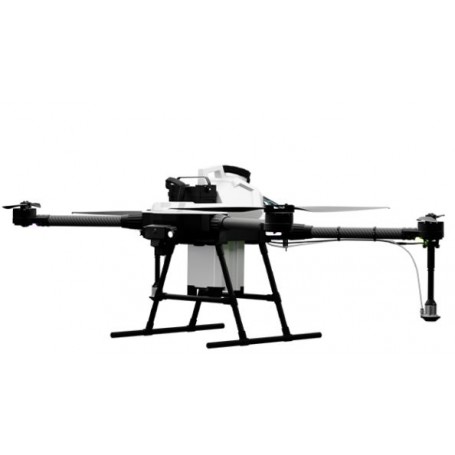

ABZ Innovation L10 PRO Profesionāls smidzināšanas drons

Izsmidzināmais drons ABZ Innovation L10 PRO tika izstrādāts, galvenokārt ņemot vērā vietējos un Eiropas apstākļus, piedāvājot lauksaimniecības produktu ražotājiem drošu, ērtu un viegli lietojamu dronu tehnoloģiju ar nepārtrauktu atbalstu un apkalpošanu.

Apvienojot iepriekšējo tirgū piedāvāto modeļu priekšrocības ar milzīgo pieredzi, ko esam guvuši, darbojoties un darbojoties dronu nozarē, tagad esam izveidojuši paši savu UAV.

L10 PRO ir Plug & Play opcija jebkurai EMLID RTK bāzes stacijai, izmantojot LoRa antenu, lai pozicionētu ar centimetru precizitāti. To var aprīkot arī ar Trichogramma izkliedēšanas sistēmu, un to var pārveidot dažu minūšu laikā.

Paplašinātā versija - L10 PRO

• L10 CDA izsmidzināšanas sistēma
• CE sertifikācija
• + L10 PRO RTK sistēma - EMLID Reach RS2 - daudzjoslu RTK GNSS uztvērējs ar centimetru precizitāti
• + Var aprīkot ar Trichogramma izkliedēšanas sistēmu

CDA tehnoloģija (kontrolēta pilienu lietojumprogramma) — NOLIET KONTROLI

Efektīvas izsmidzināšanas noslēpums slēpjas vienmērīgā un mērķtiecīgā šķidruma sadalē.

CDA tehnoloģijā ar bezsuku motora jaudu darba šķidrums tiek piegādāts pa zema spiediena līniju uz rotējošu disku. Ar centrbēdzes spēku pilieni atdalās no malas, saglabājot vienādu izmēru. Atkarības trūkums starp plūsmas ātruma iestatījumu un pilienu izmēru ļauj elastīgi kontrolēt un iestatīt pilienu izmēru. Tas arī atbrīvos no lielizmēra un mazizmēra pilieniem, kas nozīmē, ka nav atkritumu un nevajadzīga piesārņojuma. Dzenskrūves gaisa spēks virza šķidrumu uz leju, sasniedzot augu apakšējās daļas

CDA TEHNOLOĢIJAS veiktspēja

L10 un L10Pro droni nodrošina precīzu pārklājumu, pateicoties intensīvai gaisa plūsmai ar CDA tehnoloģiju

• Nav nepieciešams spiediens
• Regulējams pilienu izmērs +/- 5%
• Piemērots bioloģiskajām saimniecībām
• Līdz 95% mazāk ūdens
• Līdz pat 60% mazāk pesticīdu
• Papildu ietaupījumi ar precīzu izsmidzināšanu
• Plūsmas ātrums: 4,8L/min
• Minimāla izsmidzināšanas novirze

L10 PRO pozicionēšanas un navigācijas sistēma

GNSS

Daudzjoslu antena savienojas ar divreiz vairāk satelītu, lai nodrošinātu uzticamāku un precīzāku uz GNSS balstītu pozicionēšanu pat sarežģītā reljefā.

RTK

Plug & Play opcija jebkurai EMLID RTK bāzes stacijai, izmantojot LoRa antenu: pēc bāzes atrašanās vietas nav nepieciešams interneta savienojums vai RTK nodrošinātājs. Pateicoties tiešajam savienojumam starp bāzi un dronu, pilots un drons var brīvi pārvietoties 8 km rādiusā. Izmantojot LoRa antenu, RTK korekcijas dati tiek droši un stabili piegādāti dronam pat sarežģītā reljefā – vai tālvadības pults signāla zuduma gadījumā.

Trichogrammas atbrīvošanas sistēma

ABZ Innovation L10 PRO ir uzlabota L10 versija ar papildu funkcijām un iespējām.

Precīzā un efektīvā Trichogramma (jeb parazītu lapseņu) izkliedēšanas sistēma izmanto vienu no visplašāk izmantotajām bioloģiskās kontroles metodēm. Tā 8 litru tvertnē var ietilpt līdz 800-1200 granulām – atkarībā no granulu izmēra. Tas ļauj vienā pacelšanās reizē apstrādāt līdz 8-12 hektāriem, kas ir līdz 36 hektāriem stundā. Šī daudzpusīgā dozēšanas sistēma ir pieejama tikai L10 PRO un M12 modeļiem, padarot tos ļoti viegli, dažu minūšu laikā pārveidojamus, lai izsmidzinātu vai izkliedētu Trichogramma. Standarta L10 nav aprīkots, lai saņemtu dozatoru sistēmu.

ABZ Innovation profesionālo smidzināšanas dronu izmantošanas tehnoloģiskie ieguvumi

• Reakcija uz ES izmaiņām mēslojuma un augu aizsardzības līdzekļu lietošanas samazināšanā
• Šķidruma taupīšana, jo pilieni tiek virzīti lejup ar dzenskrūves gaisu
• Precīza izsmidzināšana tikai vietās, kur nepieciešama iejaukšanās
• Bez zaudējumiem zem lauksaimniecības tehnikas riteņiem
• Neatkarība no smagās tehnikas nespējas braukt pa slapju zemi
• Lielāka izturība pret skarbiem un vējainiem laikapstākļiem
• Videi draudzīgi un ekonomiski darbināmi bez degvielas
• Nodrošina precīzu koku miglošanu augļu dārzos

Galvenās iezīmes:

• Tilpums 10L
• Maksimālais lidojuma laiks: 26 min (18 kg)
• Lidināšanas precizitāte: ±10 cm (RTK)
• Izmēri: 1460 x 1020 x 610 [mm]
• Propellera izmēri: 30 x 9 collas
• Motora izmēri: 81 x 20 mm
• Akumulatora spriegums: 44,4V
• Akumulatora svars: 4,7 kg
• Jauda uz hektāru: 10 ha/h
• Pilienu izmēra regulēšana: 40 - 1000 µm
• Darba jostas platums: 1,5 - 6 m
• Maksimālais šķidruma plūsmas ātrums: 4,8L/min

Lidojuma vadība:

• trīskāršs IMU
• centimetru līmeņa RTK precizitāte
• EMLID RTK bāzes stacija pēc izvēles priekš L10 PRO

Jaudas pārvade:

• 16000 mAh akumulators
• FOC sistēma
• Bezsuku motori ar IPX7 novērtējumu

Uzlabota lidojumu plānošana:

• Kopīga attīstība ar Ģēras Széchenyi Universitāti
• Uz vietas: pamatojoties uz drona pozīciju ar RTK precizitāti
• Iepriekš: SHP vai KML, pamatojoties uz aptauju pēc jūsu izvēles
• Regulējams pilienu izmērs
• Automātiska izsmidzināšanas vadība
• Maršruta plānošana starp līnijām, virs līnijām
• Iepriekš noteikti izsmidzināšanas modeļa iestatījumi

Pārnesamība:

• Salokāms rāmis
• 3,2 kVA ģenerators: 6-8 pacelšanās stundā
• 6,3 kVA ģenerators: 12 pacelšanās/stundā

Komplektā iekļauts:

• Profesionāls smidzināšanas drons ABZ Innovation L10 PRO
• Herelink kontrolieris

Neobligāti:

Akumulators un lādētājs

• Tattu Plus 1.0 16000 mAh akumulators ar 12 elementiem ABZ Innovation L10 sērijai un M12
• PC3000H LiPo/LiHV četru kanālu akumulatoru lādētājs

Lauksaimniecības krava

• EMLID Reach RS2 - daudzjoslu RTK GNSS uztvērējs ar centimetru precizitāti
• SkyInnov Trichogramma izkliedēšanas sistēma ar pilnu integrāciju

Pilnas tehniskās specifikācijas:

Vispārīgās specifikācijas

Kopējais svars (W/A baterijas) 13,6 kg

Maks. pacelšanās svars 29 kg

Izmēri 1460 x 1020 x 610 [mm]

Maks. lidošanas laiks 26 min (18 kg) 12,5 min (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Lidošanas precizitāte ±10 cm (RTK) ±2 m (bez RTK)

Rotora izmēri 30x9

Motora izmēri 81 x 20 mm

Motora KV vērtība 100 KV

Akumulatora ietilpība 16000 mAh

Akumulatora spriegums 44,4V

Akumulatora svars 4,7 kg

Izsmidzināšana

Veiktspēja uz hektāru 10 ha/h

Smidzināšanas sistēma CDA

Sprauslu skaits 2

Pilienu izmērs 40 – 1000 μm

Regulējams pilienu izmērs ✔

Drifts Zems risks

Regulējams darba platums 1,5 - 6 m

Izsmidzināšana uz vietas ✔

Sūkņa tips Membrāna

Maksimālā plūsma 5L/min

Sūkņa darba spriegums 48V

Darba izpilde

Tehnoloģija izstrādāta priekš

Eiropas lauksaimniecības nosacījumi ✔

IP aizsardzība IP54

Viegla transportējamība ✔

Moduļu kravnesības stiprinājums ✔

Izvairīšanās no šķēršļiem Uz RTK bāzes

FPV kamera Uz priekšu + uz leju

Akumulatora uzlādes laiks ~11 min

RC efektīvais signāla diapazons ~8 km

Augstuma mērīšana LiDAR

Lidojuma plānošana

Programmatūras pirmkods Atvērt

Lidojuma plāna veidošana uz datora ✔

SHP un KML failu apstrāde SHP un KML

Uz leju vērsta kamera

šķēršļu izvēle ✔

RTK bāze iepakojumā ✔

Datu drošība ✔

Nav datu pārraides uz attāliem serveriem ✔

Lidojums

Maks. slīpuma leņķisc 30°

Maks. ekspluatācijas lidojuma ātrums 7 m/s

Maks. līmeņa ātrums 24 m/s

Maks. lidojuma augstums 120 m

Maks. pieļaujamais vēja ātrums 10 m/s
