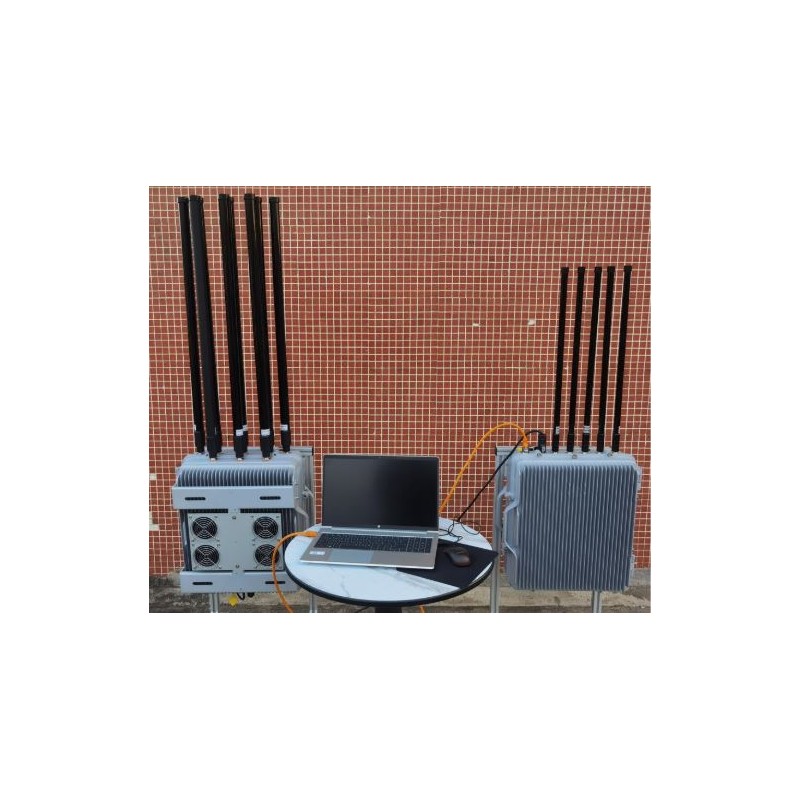

Sinton STN-XC5000 — fiksēta drona noteikšana un atrašanās vietas noteikšana ar automātisku traucēšanas sistēmu

STN-XC5000 ir stacionāra noteikšanas sistēma, kas aprīkota ar plašām dronu novērošanas iespējām. Veicot rūpīgu datu ieguvi un padziļinātu dronu signālu analīzi, tas modri uzrauga svarīgos dronu datus, tostarp sērijas numurus, modeļus, koordinātas (garums, platums, augstums), ātrumu, sākuma punktus, lidojuma maršrutus un kontroliera koordinātas.

STN-XC5000 ir pielāgots zemākas gaisa telpas drošības nodrošināšanai dažādos apstākļos, piemēram, valdības vietās, kritiskās rūpniecības objektos, militārajos objektos, lidostās un robežkontrolē, un tā darbojas neatkarīgi bezsaistē, piedāvājot elastīgu pielāgošanos dažādiem scenārijiem ar ātru uzstādīšanu. Turklāt tas nemanāmi integrējas ar vairākām ierīcēm vai tīkliem ar citām pretdronu sistēmām, piemēram, TDOA un traucēšanas sistēmām, veidojot visaptverošu pretdronu tīklu.

Produkts sastāv no piecām galvenajām sastāvdaļām: ierīces resursdators, RF antena, GPS antena, strāvas adapteris un padevējs ar kronšteinu.

Funkcionālie parametri:

• Dronu uzraudzība: izgūst visaptverošu informāciju par bezpilota lidaparātiem tā uzraudzības diapazonā, tostarp sērijas numurus, modeļus, pozīcijas, ātrumus, augstumus, pacelšanās un atgriešanās punktus, trajektorijas un tālvadības pults pozīcijas.
• Unikālā ID identifikācija: apstiprina katra drona unikālo identitāti, identificējot tā sērijas numuru.
• UAV pozicionēšana: nodrošina reāllaika pozicionēšanas datus droniem, parādot to pozīciju, azimutu un attālumu attiecībā pret ierīci.
• Pilotu pozicionēšana: piedāvā reāllaika pozicionēšanas informāciju attāliem pilotiem, norādot viņu pozīciju, azimutu un attālumu attiecībā pret ierīci.
• Vairāku mērķu trajektoriju izsekošana: atrod un izseko dronu spietus, vienlaikus parādot vairākas lidojuma trajektorijas.
• Melnais un baltais saraksts: atšķir kooperatīvus un nesadarbojošus dronus, nodrošinot trauksmes signālus tikai tiem, kas nesadarbojas.
• Ielaušanās trauksme: izdod skaņas vai vizuālus trauksmes signālus, atklājot dronu ielaušanos.
• Ierakstu atskaņošana: atbalsta dronu lidojumu trajektoriju atskaņošanu, lai palīdzētu analizēt vēsturiskos datus.
• Detection Record: saglabā vēsturiskos atklāšanas ierakstus, tostarp dronu sērijas numurus, modeļus, frekvences utt.
• Datu vizualizācijas analīze: nodrošina UAV noteikšanas un lidojuma datu statistisko analīzi, kas tiek parādīta, izmantojot vizuālas ikonas, piemēram, termiskās diagrammas un līniju diagrammas.
• Elektroniskās kartes: ļauj netraucēti pārslēgties starp elektroniskām kartēm, piemēram, Gaode, Bing, Baidu un Google.
• Vairāku vienību tīkls: savieno ierīces ar aizmugursistēmas vadības platformu, izmantojot tīklu, atvieglojot liela apgabala pārklājumu.
• Pārbaudes un triecienu savienošana: sadarbojas ar pretpasākumiem vai maldināšanas ierīcēm, lai neitralizētu dronus.
• Vairāku ierīču tīklošana: tīkli ar TDOA aprīkojumu, lai uzlabotu noteikšanas un lokalizācijas precizitāti.

Produkta īpašības:

• Universālā noteikšana: identificē un nosaka izplatītākos dronu zīmolus, piemēram, DJI , AUTEL, Dahua un Haoxiang, kā arī lielāko daļu modeļu, tostarp pašizveidotās un WiFi iekārtas.
• Liels noteikšanas attālums: daži modeļi var atklāt dronus no attāluma, kas pārsniedz 10 km atklātā vidē.
• Pasīvā noteikšana: neizstaro elektromagnētiskos signālus, nodrošinot videi draudzīgumu un minimālu ietekmi.
• Visaptveroša aizsardzība: nodrošina nepārtrauktu darbību dienā un naktī visaptverošai 360° drošībai galvenajās zonās, kas piemērota sarežģītiem elektromagnētiskiem un skarbiem laikapstākļiem.
• Fiksēta uzstādīšana: paredzēts ilgstošai uzstādīšanai ārpus telpām.

Drone Jammer kalpo kā izcils āra pretdronu risinājums, nodrošinot drošību un darbības vienkāršību. Tas efektīvi pārtrauc dronu vadību, GPS un video signālus rādiusā līdz 3 km, vienlaikus samazinot traucējumus vietējām ierīcēm. Aprīkots ar daudzvirzienu antenām, tas izjauc sešas frekvences, ko parasti izmanto komerciālie droni, neradot kaitējumu dronam vai tā operatoram, padarot to piemērotu dažādām vietām, piemēram, mājām, birojiem, lidostām vai militārām iekārtām.

Produkta veiktspējas metrika:

Atklātie un identificētie dronu veidi: DJI sērijas droni, FPV, Xiaomi, Yuneec, Hubsan, Powervision, Tello utt.

Atrodami dronu modeļi: DJI Mavic , Air, Mini, FPV, Avata utt.

Noteikšanas frekvenču joslas: 900 MHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz

Atklāšanas attālums: no 1 līdz 10 km atkarībā no vides apstākļiem

Atklāšanas augstums: 0m līdz 1000m

Konstatēti vienlaicīgi mērķi: ≥5 izlidojumi

Vienlaicīga dronu trajektoriju izsekošana un parādīšana: ≥5 joslas

Azimuta kļūda: ≤1,5° (vidējais kvadrāts)

Pozicionēšanas precizitāte: ≤10m

Atklāšanas veiksmes rādītājs: ≥95%

Identifikācijas reakcijas laiks: ≤5 s

Mehāniskie parametri:

Svars: ≤25 kg (saimnieks)

Izmērs: (513mm × 462mm × 187mm) ±2mm

Elektriskās īpašības:

Kopējais enerģijas patēriņš: ≤100W

Ārējā barošanas avota spriegums: 100-220V maiņstrāva

Pielāgošanās videi:

Darba temperatūra: -20°C līdz 65°C

Aizsardzības pakāpe: IP65

Tehniskie parametri:

Kanāls Darba biežums Izejas jauda (±1,5 dBm)

2,4 G 2400-2500MHz 51 dBm (100 W)

2,4 G 2400-2500MHz 47 dBm (50 W)

5,8 G 5725-5850 MHz 47 dBm (50 W)

5,8 G 5725-5850 MHz 47 dBm (50 W)

GPS L1 1550-1620 MHz 47 dBm (50 W)

5,2 G 5150-5350 MHz 47 dBm (50 W)

GPS L2 1170-1280 MHz 47 dBm (50 W)

Tālvadības pults 868-930 MHz 47 dBm (50 W)

GPS 1350-1530 MHz 47 dBm (50 W)

433 MHz 433 MHz 47 dBm (50 W)

Kopā 9 joslas Izejas jauda: 550W

Jaudas patēriņš: 1200W

Barošana: AC220V, DC24-28V

Galvenā dzinēja svars: 35 kg

Izmērs: 513 mm × 462 mm × 233 mm

Ar 10 daudzvirzienu antenām

Jammer moduļa numurs: 10

Dzesēšanas sistēma: sistemātiska viedā dzesēšanas sistēma

Jammēšanas avots: Trokšņu tehnoloģija

Mitrums: %-95%

Darba temperatūra: -20°C līdz +65°C

Omni traucēšanas diapazons: 0,5 km - 1,5 km, atkarībā no mobilā tīkla signāla blīvuma
