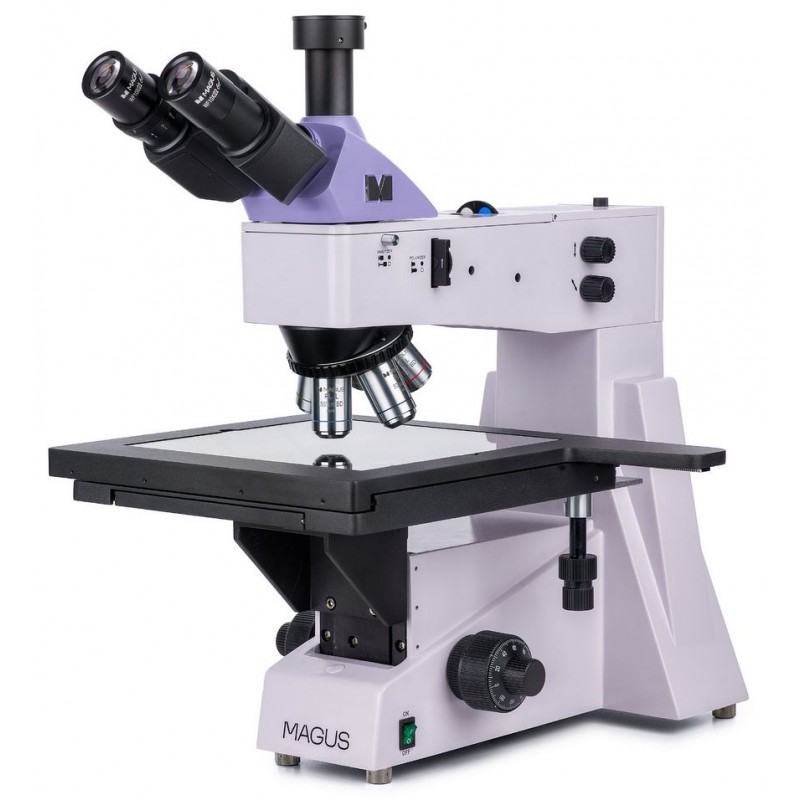

Microscópio Metalúrgico Magus Metal 650 BD (82901)

O Microscópio Metalúrgico MAGUS Metal 650 BD foi concebido para examinar superfícies de fotomáscaras, circuitos integrados, placas de circuito impresso e outras amostras grandes e alongadas. Apresenta uma platina extra grande que suporta espécimes de grandes dimensões e um sistema de focagem fina de alta precisão com um valor de escala de 0,7 µm, permitindo um trabalho preciso a grandes ampliações. O microscópio suporta métodos de observação em campo claro, campo escuro e luz polarizada, tornando-o uma escolha prática para laboratórios de controlo de qualidade, centros de investigação e departamentos universitários.

Sistema ótico

O microscópio está equipado com uma cabeça trinocular que inclui um tubo trinocular dedicado para montagem de uma câmara digital (câmara não incluída). Um botão de seleção luz/câmara direciona o caminho da luz para a câmara para produzir fotos e vídeos brilhantes e detalhados para exibição num monitor externo. O tubo do ocular esquerdo inclui um anel de ajuste de dióptrias para afinar o foco à visão do utilizador.

Os objetivas planacromáticas BD incluídos são especificamente otimizados para trabalhos metalúrgicos em campo claro e campo escuro e proporcionam uma longa distância de trabalho. São fornecidos cinco objetivas—uma em cada posição do revólver porta-objetivas—e qualquer objetiva pode ser rapidamente substituída por uma alternativa opcional, se necessário. O microscópio utiliza ótica corrigida ao infinito e oferece uma gama de ampliações de 50× a 800×. O revólver está orientado para dentro, permitindo ao utilizador ver facilmente qual a objetiva atualmente no caminho ótico.

Sistema de iluminação

O sistema de iluminação por luz refletida foi concebido para fornecer detalhes nítidos em todas as objetivas e técnicas suportadas. Uma lâmpada halogénea de 50 W produz uma iluminação brilhante, uniforme e quente. O microscópio permite ajuste de iluminação Köhler e inclui filtros para melhor reprodução de cores, bem como um sistema de polarização com analisador incorporado e um polarizador amovível. A fonte de luz, o diafragma de abertura e o diafragma de campo podem ser centrados para um alinhamento ótimo. Um dispositivo de campo escuro dedicado também está incluído no sistema de iluminação.

Platina e focagem

Uma característica de destaque é a grande platina de 280 × 270 mm, com um curso de 204 mm em ambos os eixos X e Y, tornando-a ideal para amostras longas ou largas. O foco é controlado por botões coaxiais de focagem macia e fina que se movem de forma suave e precisa. O foco fino proporciona um controlo excecional a grandes ampliações graças ao seu valor de escala de 0,7 µm. O foco macio inclui um bloqueio e ajuste de tensão para estabilizar a imagem e adaptar-se às preferências do utilizador. Os botões de focagem estão posicionados em baixo, na base do microscópio, para proporcionar uma postura de trabalho relaxada, permitindo ao utilizador manter as mãos apoiadas na mesa.

Acessórios e expansibilidade

Para expandir as capacidades e adaptar o microscópio a tarefas específicas, estão disponíveis acessórios opcionais, incluindo oculares adicionais, objetivas de longa distância de trabalho para campo claro e campo escuro, lâminas de calibração e câmaras digitais.

Características principais

• Focagem de alta precisão com escala de focagem fina de 0,7 µm; foco macio inclui bloqueio e ajuste de tensão

• Platina grande para objetos longos e largos, com amplo curso em dois eixos

• Ótica planacromática, corrigida ao infinito e cabeça trinocular com opções de divisão de feixe 100/0 e 0/100, além de tubo para câmara

• Componentes de iluminação centrados, ajuste de iluminação Köhler, sistema de polarização, conjunto de filtros de cor e capacidade de campo escuro

• Iluminador halogéneo de 50 W com alimentação de 220 V e controlo de intensidade

• Amplo suporte para acessórios opcionais

Conteúdo do kit

• Base com entrada de alimentação, iluminador de luz refletida, sistema de focagem, platina e revólver porta-objetivas

• Cabeça trinocular

• Objetivas planacromáticas infinity:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L80×/0.80 BD, WD 0,8 mm

• Duas oculares 10×/22 mm com grande alívio ocular

• Adaptador C-mount 1×

• Chave sextavada

• Cabo de alimentação AC

• Capa anti-pó

• Manual do utilizador e cartão de garantia

Disponível sob pedido

• Ocular 10×/22 mm com escala

• Pares de oculares: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Objetivas opcionais:

  • PL L40×/0.60 BD, WD 3,0 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L100×/0.85 BD (seco), WD 0,4 mm

• Câmara digital

• Lâmina de calibração

Especificações técnicas

• ID do produto: 82901

• Marca: MAGUS

• Garantia: 5 anos

• EAN: 5905555018416

• Dimensões da embalagem: 58 × 49 × 60 cm

• Peso de envio: 21 kg

• Tipo: luz/óptico, metalúrgico

• Cabeça: trinocular, Siedentopf, inclinação de 30°

• Ampliação padrão: 50×–800×

• Gama de ampliação opcional: 50×–2500× (dependendo dos acessórios)

• Diâmetro do tubo ocular: 30 mm

• Distância interpupilar: 48–75 mm

• Platina: 280 × 270 mm, mecânica de dois eixos; curso 204 / 204 mm

• Ajuste de dióptrias: ±5 no tubo ocular esquerdo

• Focagem: macia coaxial (com bloqueio e controlo de tensão) e fina (0,0007 mm)

• Iluminação: halogénea; intensidade ajustável

• Alimentação: 220 ± 22 V, 50 Hz

• Fonte de luz: 12 V / 50 W

• Filtros: verde, azul, amarelo, mate

• Temperatura de funcionamento: +5 °C a +35 °C

• Características adicionais: analisador incorporado, polarizador amovível, dispositivo de campo escuro

• Utilizadores pretendidos: utilizadores experientes e profissionais

• Aplicação: inspeção e análise metalúrgica

• Métodos de observação: campo claro, campo escuro, polarização

• Acessório de proteção fornecido: capa anti-pó
