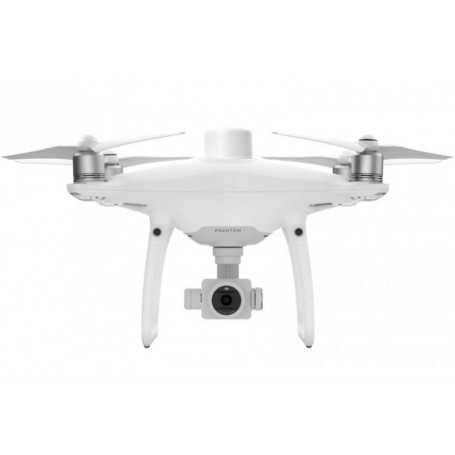

Combo stație mobilă DJI Phantom 4 RTK + D-RTK 2

Cartografierea de generație următoare

DJI și-a regândit tehnologia dronei de la zero, revoluționându-și sistemele pentru a atinge un nou standard de precizie a dronei – oferind clienților Phantom 4 RTK date precise la centimetri, necesitând în același timp mai puține puncte de control la sol.

Sistem de poziționare la nivel de centimetru

Un nou modul RTK este integrat direct în Phantom 4 RTK, oferind date de poziționare în timp real, la nivel de centimetru, pentru o precizie absolută îmbunătățită a metadatelor imaginii. Pe lângă siguranța optimizată a zborului și colectarea precisă a datelor, Phantom 4 RTK stochează date de observare prin satelit pentru a fi utilizate pentru cinematica post-procesată (PPK), care poate fi efectuată folosind DJI Serviciul Cloud PPK. Potriviți Phantom 4 RTK la orice flux de lucru, cu capacitatea de a conecta acest sistem de poziționare la D-RTK 2 High Precision GNSS Mobile Station sau NTRIP (Network Transport of RTCM via Internet Protocol) folosind un dongle 4G sau un hotspot WiFi.

Adunați date precise cu TimeSync

Pentru a profita din plin de modulele de poziționare ale Phantom 4 RTK, noul sistem TimeSync a fost creat pentru a alinia continuu controlerul de zbor, camera și modulul RTK. În plus, TimeSync asigură că fiecare fotografie utilizează metadate cele mai precise și fixează datele de poziționare în centrul optic al lentilei - optimizând rezultatele din metodele fotogrammetrice și permițând imaginii să obțină date de poziționare la nivel de centimetru.

Sistem de imagini precise

Capturați cele mai bune date de imagine cu un senzor CMOS de 1 inch și 20 de megapixeli. Obturatorul mecanic face misiunile de cartografiere sau captura obișnuită de date fără întreruperi, deoarece Phantom 4 RTK se poate mișca în timp ce face fotografii fără riscul de neclaritate a obturatorului. Datorită rezoluției înalte, Phantom 4 RTK poate atinge o distanță de eșantion la sol (GSD) de 2,74 cm la 100 de metri altitudine de zbor. Pentru a se asigura că fiecare Phantom 4 RTK oferă o precizie de neegalat, fiecare obiectiv al camerei trece printr-un proces de calibrare riguros, cu parametrii salvați în metadatele fiecărei imagini, permițând software-ului de post-procesare să se ajusteze în mod unic pentru fiecare utilizator.

Construit pentru topografi

Oferind o gamă largă de scheme de control și tehnologii gratuite, the DJI Phantom 4 RTK este dezvoltat pentru a oferi rezultate la nivel de sondaj cu o eficiență mai mare decât oricând.

Aplicație special concepută

Un nou DJI Aplicația GS RTK și telecomandă cu ecran încorporat, oferind utilizatorilor o schemă de control simplificată pentru misiunile de topografie și alte scenarii de achiziție de date. Aplicația GS RTK permite piloților să-și controleze în mod inteligent Phantom 4 RTK, cu mai multe moduri de planificare, inclusiv fotogrammetrie (2D). și 3D), Flightpoint Way, Conștientizarea terenului, Segmentarea blocurilor și multe altele. De asemenea, utilizatorii pot importa fișiere KML/KMZ pentru a optimiza fluxul de lucru pentru misiunile lor. Cu ecranul încorporat, piloții își pot vizualiza și planifica în mod clar misiunile pe un ecran HD ultra-luminos de 5,5 inchi.

Accesați o varietate de aplicații terță parte

Piloți cu experiență în utilizarea aplicațiilor terță parte activate DJI dronele pot accesa cel mai important ecosistem de aplicații pentru drone din lume pentru Phantom 4 RTK cu ajutorul telecomenzii SDK. Utilizatorii pot conecta un dispozitiv compatibil Android sau iOS și pot instala orice dispozitiv compatibil DJI Aplicație mobilă compatibilă cu SDK pentru a valorifica întreaga putere a Phantom 4 RTK.

Sistem de transmisie OcuSync

Bucurați-vă de transmisie HD stabilă și fiabilă de imagini și video la distanțe de până la 7 km, excelentă pentru cartografierea site-urilor mai mari.

Compatibilitate perfectă cu stația mobilă D-RTK 2

Susține-ți misiunile Phantom 4 RTK cu stația mobilă D-RTK 2 – oferind date diferențiale în timp real dronei și formând o soluție de topografie precisă sau obțineți coordonate exacte ale locației atunci când este utilizat ca rover RTK. Designul robust al stației mobile și sistemul de transmisie OcuSync vă asigură că puteți obține date precise la nivel de centimetri cu Phantom 4 RTK în orice condiție.

Începeți să mapați astăzi

Cu o aplicație de planificare a zborului încorporată (GS RTK) și o metodă ușoară de a colecta date RTK (rețea RTK sau stație mobilă D-RTK 2), piloții au o soluție completă pentru orice flux de lucru de topografie, cartografiere sau inspecție - chiar de la început. cutie.

Specificații

Avioane

Greutate la decolare 1391 g

Distanța diagonală 350 mm

Plafon maxim de serviciu deasupra nivelului mării 19685 ft (6000 m)

Viteza maximă de urcare 6 m/s (zbor automat); 5 m/s (control manual)

Viteza maximă de coborâre 3 m/s

Viteza maxima 31 mph (50 km/h) (modul P), 36 mph (58 km/h) (modul A)

Timp maxim de zbor Aproximativ. 30 minute

Interval de temperatură de funcționare 32° până la 104° F (0° până la 40°C)

Frecventa de operare 2,400 GHz până la 2,483 GHz (Europa, Japonia, Coreea), 5,725 GHz până la 5,850 GHz (Statele Unite ale Americii, China)

Puterea de transmisie (EIRP) 2,4 GHz CE (Europa) / MIC (Japonia) / KCC (Coreea):

Interval de precizie pentru hover RTK activat și funcționează corect：Vertical:±0,1 m；Orizontal:±0,1m; RTK dezactivat Vertical: ±0,1 m（cu poziționare vizuală）； ±0,5 m（cu poziționare GNSS） Orizontală：±0,3 m（cu poziționare vizuală）; ±1,5 m (cu poziționare GNSS)

Decalaj poziție imagine Poziția centrului camerei este relativă la centrul de fază al antenei D-RTK de la bord sub axa corpului aeronavei: (36, 0 și 192 mm) deja aplicate coordonatele imaginii în datele Exif. Axele pozitive x, y și z ale corpului aeronavei indică spre înainte, spre dreapta și, respectiv, în jos ale aeronavei.

Funcții de cartografiere

Precizia cartografierii Precizia cartografierii îndeplinește cerințele standardelor de acuratețe ASPRS pentru ortofotografiile digitale clasa Ⅲ

Distanța de probă la sol (GSD) (H/36,5) cm/pixel， H înseamnă altitudinea aeronavei în raport cu scena de filmare (unitate: m)

Eficiența achiziției de date Suprafața maximă de operare de aprox. 1 km² pentru un singur zbor (la o altitudine de 182 m, adică GSD este de aproximativ 5 cm/pixel, îndeplinind cerințele standardelor de precizie ASPRS pentru ortofotografii digitale clasa Ⅲ

Sistem de vedere

Interval de viteză ≤31 mph (50 km/h) la 6,6 ft (2 m) deasupra solului, cu iluminare adecvată

Interval de altitudine 0-33 ft (0 - 10 m)

Interval de operare 0-33 ft (0 - 10 m)

Interval de detectare a obstacolelor 2-98 ft (0,7-30 m)

FOV Înainte/spate: 60° (orizontal), ±27° (vertical), în jos: 70° (față și spate), 50° (stânga și dreapta)

Frecvența de măsurare Înainte/spate: 10 Hz; În jos: 20 Hz

Mediul de operare Suprafețe cu modele clare și iluminare adecvată (> 15 lux)

Aparat foto

Senzor 1" CMOS; Pixeli efectivi: 20 M

Obiectiv FOV 84°；8,8 mm / 24 mm (echivalent format 35 mm: 24 mm)； f/2,8 - f/11, focalizare automată la 1 m - ∞

Interval ISO Video: 100-3200 (Automat) 100-6400 (Manual)； Fotografie: 100-3200 (Automat) 100-12800 (Manual)

Viteza de declanșare mecanică 8 - 1/2000 s

Viteza de declanșare electronică 8 - 1/8000 s

Dimensiunea maximă a imaginii 4864×3648（4:3）；5472×3648（3:2）

Moduri de înregistrare video H.264,4K：3840×2160 30p

Format foto JPEG

Format video MOV

Sisteme de fișiere acceptate FAT32（≤ 32 GB）；exFAT（> 32 GB）

Carduri SD acceptate MicroSD, capacitate maximă: 128 GB. Clasa 10 sau UHS-1 este necesară Viteza de scriere ≥15 MB/s

Interval de temperatură de funcționare 32° până la 104° F (0° până la 40°C)

Baterie inteligentă de zbor (PH4-5870mAh-15.2V)

Capacitate 5870 mAh

Voltaj 15,2 V

Tip baterie LiPo 4S

Energie 89,2 Wh

Greutate netă 468 g

Interval de temperatură de încărcare 14° până la 104 ℉ (-10° până la 40 ℃)

Putere maximă de încărcare 160 W

Hub inteligent de încărcare a bateriei (WCH2)

Tensiune de intrare 17,3 - 26,2 V

Tensiune și curent de ieșire 8,7 V，6 A；5 V，2 A

Temperatura de Operare 41° până la 104 ℉ (5° până la 40 ℃)

Telecomandă SDK

Frecventa de operare 2,400 GHz până la 2,483 GHz (Europa, Japonia, Coreea), 5,725 GHz până la 5,850 GHz (alte țări/regiuni)

EIRP 2,4 GHz CE / MIC / KCC:

Distanța maximă de transmisie FCC / NCC: 4,3 mi (7 km); CE / MIC / KCC / SRRC: 3,1 mi (5 km) (Neobstrucționat, fără interferențe)

Baterie încorporată 6000 mAh LiPo 2S

Curent / Tensiune de funcționare 1,2 A @ 7,4 V

Suport pentru dispozitiv mobil Tablete și smartphone-uri

Temperatura de Operare 32° până la 104° F (0° până la 40° C)

GNSS

Modul GNSS cu o singură frecvență, de înaltă sensibilitate GPS+BeiDou+Galileo（Asia)；GPS+GLONASS+Galileo（alte regiuni）

GNSS RTK de înaltă precizie cu mai multe frecvențe Frecvența utilizată: GPS：L1/L2；GLONASS：L1/L2；BeiDou：B1/B2；Galileo：E1/E5a; Prima oră fixă:

Gimbal

Stabilizare 3 axe (înclinare, rostogolire, rotire)

Pas -90° până la +30°

Viteza unghiulară maximă controlabilă 90°/s

Gama de vibrații unghiulare ±0,02°

Infraroşu

Interval de detectare a obstacolelor 0,6-23 ft (0,2 - 7 m)

FOV 70° (orizontală)

±10° (verticală)

Frecvența de Măsurare 10 Hz

Mediul de operare Suprafață cu material de reflexie difuză și reflectivitate＞ 8% (cum ar fi pereți, copaci, oameni etc.)

Telecomanda

Frecventa de operare 2,400 GHz-2,483 GHz (Europa, Japonia, Coreea), 5,725 GHz-5,850 GHz (Statele Unite ale Americii, China)

Puterea de transmisie (EIRP) 2,4 GHz CE / MIC / KCC:

Distanța maximă de transmisie FCC: 4,3 mi (7 km)；SRRC / CE / MIC / KCC: 3,1 mi (5 km) (Fără obstacole, fără interferențe)

Consumul de energie 16 W (valoare tipică)

Afişa Ecran de 5,5 inchi, 1920×1080, 1000 cd/m², sistem Android, memorie 4G RAM+16G ROM

Interval de temperatură de funcționare 32° până la 104° F (0° până la 40°C)

Hub inteligent de încărcare a bateriei de zbor (PHANTOM 4 CHARING HUB)

Voltaj 17,5 V

Interval de temperatură de funcționare 41° până la 104 ℉ (5° până la 40 ℃)

Capacitate 4920 mAh

Voltaj 7,6 V

Tip baterie LiPo 2S

Energie 37,39 Wh

Temperatura de Operare -4° până la 104 ℉ (-20° până la 40 ℃)

Adaptor de curent alternativ (PH4C160)

Voltaj 17,4 V

Putere nominală 160 W

Stația mobilă D-RTK 2

Stația mobilă D-RTK 2 este DJIReceptorul GNSS de înaltă precizie îmbunătățit, care acceptă toate sistemele globale de navigație prin satelit, oferind corecții diferențiale în timp real care generează date de poziționare la nivel de centimetri pentru o precizie relativă îmbunătățită.

Poziționare la nivel de centimetru

Stația mobilă D-RTK 2 acceptă pe deplin semnalele GPS, GLONASS, Beidou și GALILEO. Ușor și rapid de configurat, stația mobilă D-RTK 2 oferă date diferențiale în timp real pentru drone pentru a obține o precizie de poziționare la nivel de centimetri. Antena încorporată cu câștig mare oferă o recepție mai bună a semnalului de la mai mulți sateliți, chiar și atunci când sunt prezente obstacole.

Rămâneți conectat pentru orice misiune

Stația mobilă D-RTK 2 acceptă comunicarea prin 4G, OcuSync, WiFi și LAN, asigurând o transmisie neîntreruptă și stabilă a datelor în orice scenariu de aplicație. Până la 5 telecomenzi* pot fi conectate simultan la stația mobilă D-RTK 2 atunci când sunt utilizate cu DJI Drone Agras, Phantom 4 RTK sau P4 Multispectral. Când este utilizat cu Matrice 300 RTK, acesta poate fi conectat la mai multe aeronave, făcând operațiuni coordonate care implică mai multe drone o posibilitate și îmbunătățind semnificativ eficiența.

Durabilitate în care poți avea încredere

Având nivel de protecție IP65 și un corp ușor din fibră de carbon, stația mobilă D-RTK 2 este ultra-portabilă și potrivită pentru orice sarcină, indiferent cât de dificilă. IMU-urile încorporate monitorizează mișcările și calibrează senzorii de înclinare pentru a alerta operatorul cu privire la orice anomalie în timpul misiunii, minimizând riscurile.

O soluție cuprinzătoare

Stația mobilă D-RTK 2 este compatibilă cu Phantom 4 RTK, P4 Multispectral, MG-1P RTK, Agras T16, Agras T20, Matrice 210 RTK V2 și Matrice 300 RTK*. De asemenea, acceptă DPS (DJI Service de poziționare), care oferă date de poziționare de înaltă precizie în domeniul de acoperire al stației de bază, făcându-l instrumentul ideal pentru topografie, inspecții aeriene, agricultură și alte aplicații industriale.
