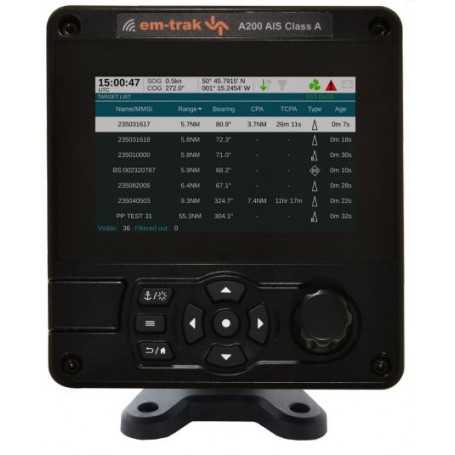

Transceiver em-trak A200 Clasa A AIS

A200 este un emițător-receptor AIS de clasă A certificat SOLAS și căi navigabile interioare, în conformitate cu toate reglementările naționale și internaționale (IMO) privind navele comerciale.

Fiind o singură unitate integrată, cu afișaj color de înaltă definiție, IPx6 și IPx7 împotriva intemperiilor și impermeabilității, A200 este ușor de configurat, instalat, operat și conectat la toate sistemele bridge. A200 încorporează o gamă de funcționalități îmbunătățite, care include filtre de afișare a navei, alerte ENC color, MOB și SART .

CARACTERISTICI

• Certificat IMO SOLAS AIS Clasa A
• Certificat UE de căi navigabile interioare, robust și rezistent la medii extreme – apă (IPx6, IPx7), umezeală, șocuri, vibrații și temperaturi
• GPS de ultima generatie de inalta performanta
• Instalare internă sau permanentă externă adecvată
• Buton ergonomic robust și interfețe de utilizator cu buton rotativ, cu opțiuni de meniu multilingv configurabile
• Afișaj color integrat de înaltă definiție cu modul noapte
• Diagramă ENC (C-Map) cu suprapunere țintă AIS configurabilă
• Mod silențios – transmisiile AIS sunt oprite, toate mesajele AIS continuă să fie primite
• WiFi integrat
• Cablu de fișă pilot și opțiuni de accesorii pentru cutia de joncțiune

SPECIFICAȚII FIZICE ȘI DE MEDIU

Dimensiune (înălțime x lățime x adâncime) 152 x 165 x 95 mm

Greutate 1,1 kg

Temperatura de funcționare -25°C până la +55°C

Temperatura de depozitare -25°C până la +70°C

Protecție la intrare IPx6 și IPx7

SPECIFICAȚII ELECTRICE

Tensiune de alimentare 12V sau 24V DC

Gama de tensiune de alimentare 9.6V - 31.2V DC

Curent mediu (la 12V) 520mA

Curent de vârf 6A

Consum mediu de energie (la 12V) 6,2W

Izolație galvanică NMEA 0183, NMEA 2000, sursă de alimentare, port antenă VHF

CONECTOARE

Antena VHF SO-239

GNSS TNC

Multipol circular cu 2 cai de alimentare

NMEA 0183/mod silențios/semn albastru multipol circular cu 14 căi

NMEA 0183/releu de alarma 18 cai circular multipol

Conector Micro-C NMEA 2000 cu 5 căi

INTERFEȚE DE DATE

NMEA 0183 3 x porturi de intrare

3 x porturi bidirecționale

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

WiFi IEEE 802.11 (a/b/g), modul client și modul punct de acces acceptat. (5 conexiuni în modul punct de acces)

CONFORMAREA STANDARDELOR

Standarde AIS IEC 61993-2 Ed. 3

Standarde de siguranță a produsului EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Standarde de mediu IEC 60945 Ed. 4

Standarde de interfață de date seriale IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

Standarde de performanță GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Sisteme acceptate GPS, GLONASS, BeiDou, Galileo (două din orice combinație, trei inclusiv GPS, Galileo)

Canale 72

Antenă internă/externă Numai extern

Este timpul până la prima remediere de la pornirea la rece 26s

TRANSCEIVER VHF

Schema de acces VDL SOTDMA

Frecventa de operare 156.025MHz - 162.025MHz

Lățimea de bandă a canalului 25kHz

Receptoare/emițătoare 3 x receptoare, 1 x transmițător

Sensibilitatea receptorului AIS (20% PER) -111dBm

Puterea transmițătorului AIS 12W (+41dBm)

INTERFAȚA CU UTILIZATORUL

Ecran LCD color 5” 800 x 480

Butoane Codificator rotativ pentru selecție și introducere, 4 taste de meniu și 4 taste de direcție

Interfață card SD Interfață card micro SD pentru carduri de înregistrare și diagramă (nu este disponibilă de la em-trak)

ANTENA GNSS

Dimensiune 85 x 70 mm

Greutate 470 g

Protecție la intrare IPx6 și IPx7

Este necesară montarea pe stâlp de 1 inch 14 TPI

Sistemele GNSS suportate GPS, GLONASS, Galileo, BeiDou

IN CUTIE

• transceiver AIS
• Cablu de alimentare
• Suport de montare și pachet de fixare
• Cablu de date cu 14 cai
• Cablu de date cu 18 cai
• Manual de produs și
• Antena GPS
• pachet de documente
