Em-Trak A200 Classe A Transceptor AIS

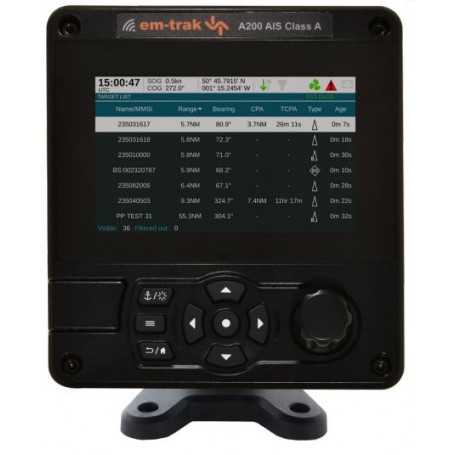

Transceptor Em-Trak A200 AIS Classe A com Tela de Alta Definição

O Transceptor Em-Trak A200 AIS Classe A é um dispositivo de ponta projetado para atender aos rigorosos requisitos das certificações SOLAS e Vias Navegáveis Interiores. Ele está em conformidade com todos os regulamentos nacionais e internacionais (IMO) para embarcações comerciais, garantindo segurança e desempenho ideais.

Projetado como uma unidade única e integrada, o A200 possui uma tela colorida de alta definição e excepcional resistência às intempéries (IPx6 e IPx7). Este dispositivo é fácil de configurar, instalar e operar, proporcionando conectividade perfeita com todos os sistemas da ponte. Suas funcionalidades avançadas incluem filtros de exibição de embarcações, ENC colorido e alertas para MOB e SART.

Características Principais

• Certificado IMO SOLAS: Garante conformidade com os padrões internacionais de segurança marítima.
• Design Robusto: Resiste a ambientes extremos, incluindo água, choque e vibração.
• GPS de Alto Desempenho: GPS de última geração para precisão superior.
• Instalação Flexível: Adequado para configurações internas e externas permanentes.
• Interface Amigável: Botões ergonômicos e botão rotativo com opções de menu multilíngue.
• Tela em Modo Noturno: Tela colorida de alta definição com modo noturno para condições de pouca luz.
• Integração de Cartas ENC: Sobreposição de alvos AIS configurável em cartas C-Map.
• Modo Silencioso: Interrompe transmissões AIS enquanto continua recebendo todas as mensagens.
• WiFi Integrado: Suporta modo cliente e modo ponto de acesso.
• Opções de Acessórios: Inclui cabo de plugue de piloto e caixa de junção.

Especificações Técnicas

Físico e Ambiental

Tamanho: 152 x 165 x 95mm
Peso: 1,1kg
Temperatura de Operação: -25°C a +55°C
Temperatura de Armazenamento: -25°C a +70°C
Proteção de Ingresso: IPx6 e IPx7

Elétrico

Tensão de Alimentação: 12V ou 24V DC
Faixa de Tensão: 9,6V - 31,2V DC
Corrente Média (a 12V): 520mA
Corrente de Pico: 6A
Consumo Médio de Energia (a 12V): 6,2W
Isolamento Galvânico: NMEA 0183, NMEA 2000, fonte de alimentação, porta de antena VHF

Conectores

Antena VHF: SO-239
GNSS: TNC
Energia: Multipolo circular de 2 vias
NMEA 0183/Modo Silencioso/Sinal Azul: Multipolo circular de 14 vias
NMEA 0183/Relé de Alarme: Multipolo circular de 18 vias
NMEA 2000: Conector Micro-C de 5 vias

Interfaces de Dados

NMEA 0183: 3 portas de entrada, 3 portas bidirecionais
NMEA 2000: Ed 3.101, LEN=1
WiFi: IEEE 802.11 (a/b/g), suporta modos cliente e ponto de acesso

Conformidade com Padrões

Padrões AIS: IEC 61993-2 Ed. 3
Segurança do Produto: EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Padrões Ambientais: IEC 60945 Ed. 4
Interface de Dados Seriais: IEC 61162-1 Ed 5.0, IEC 61162-2 Ed 1.0
NMEA 2000: Ed 3.101
Desempenho GNSS: IEC 61108-1 Ed 2.0, IEC 61108-02 Ed 1.0

GNSS

Sistemas Suportados: GPS, GLONASS, BeiDou, Galileo
Canais: 72
Antena: Somente externa
Tempo para Primeiro Fix: 26s a partir de partida a frio

Transceptor VHF

Esquema de Acesso VDL: SOTDMA
Frequência de Operação: 156.025MHz - 162.025MHz
Largura de Banda do Canal: 25kHz
Receptores/Transmissores: 3 receptores, 1 transmissor
Sensibilidade do Receptor AIS: -111dBm
Potência do Transmissor AIS: 12W (+41dBm)

Interface do Usuário

Tela: LCD colorido completo de 5" 800 x 480
Controles: Codificador rotativo, 4 teclas de menu, 4 teclas de direção
Interface de Cartão SD: Slot para cartão Micro SD para registro e cartas

Antena GNSS

Tamanho: 85 x 70mm
Peso: 470g
Proteção de Ingresso: IPx6 e IPx7
Montagem: Requer montagem em poste de 1 polegada 14 TPI
Sistemas Suportados: GPS, GLONASS, Galileo, BeiDou

No Pacote

• Transceptor AIS
• Cabo de Energia
• Suporte de Montagem e Pacote de Fixações
• Cabo de Dados de 14 Vias
• Cabo de Dados de 18 Vias
• Manual do Produto
• Antena GPS
• Pacote de Documentos
