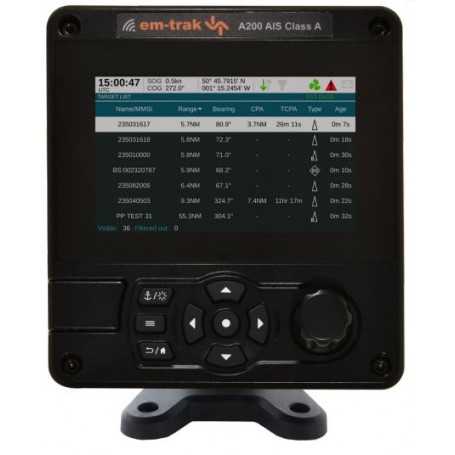

Nadajnik-odbiornik AIS em-trak A200 klasy A

A200 to urządzenie nadawczo-odbiorcze AIS klasy A posiadające certyfikat SOLAS i żeglugi śródlądowej, zgodne ze wszystkimi krajowymi i międzynarodowymi (IMO) przepisami dotyczącymi statków handlowych.

Jako pojedyncza zintegrowana jednostka z kolorowym wyświetlaczem o wysokiej rozdzielczości oraz odpornością na warunki pogodowe i wodoodporność IPx6 i IPx7, A200 jest łatwy w konfiguracji, instalacji, obsłudze i podłączeniu do wszystkich systemów mostowych. A200 zawiera szereg rozszerzonych funkcji, w tym filtry wyświetlania jednostek pływających, kolorowe alerty ENC, MOB i SART .

FUNKCJE

• Certyfikat IMO SOLAS AIS klasa A
• Wytrzymały i odporny na ekstremalne warunki – woda (IPx6, IPx7), wilgoć, wstrząsy, wibracje i temperatury
• Wysokowydajny GPS najnowszej generacji
• Odpowiednia instalacja wewnętrzna lub stała na zewnątrz
• Solidne, ergonomiczne przyciski i interfejsy użytkownika z pokrętłem z konfigurowalnymi wielojęzycznymi opcjami menu
• Zintegrowany kolorowy wyświetlacz o wysokiej rozdzielczości z trybem nocnym
• Mapa ENC (C-Map) z konfigurowalną nakładką celu AIS
• Tryb cichy – transmisje AIS zostają zatrzymane, wszystkie komunikaty AIS są nadal odbierane
• Zintegrowane WiFi
• Opcje akcesoriów z wtyczką pilota i puszką przyłączeniową

SPECYFIKACJA FIZYCZNA I ŚRODOWISKOWA

Wymiary (wys. x szer. x gł.) 152 x 165 x 95 mm

Waga 1,1 kg

Temperatura pracy -25°C do +55°C

Temperatura przechowywania -25°C do +70°C

Stopień ochrony IPx6 i IPx7

SPECYFIKACJA ELEKTRYCZNA

Napięcie zasilania 12V lub 24V DC

Zakres napięcia zasilania 9,6 V - 31,2 V DC

Średni prąd (przy 12V) 520mA

Prąd szczytowy 6A

Średni pobór mocy (przy 12 V) 6,2 W

Izolacja galwaniczna NMEA 0183, NMEA 2000, zasilanie, port anteny VHF

ZŁĄCZA

Antena VHF SO-239

GNSS TNC

Moc 2-drożny multipol kołowy

NMEA 0183/tryb cichy/niebieski znak 14-kierunkowy okrągły multipole

NMEA 0183/przekaźnik alarmowy 18-stykowy okrągły multipole

5-stykowe złącze Micro-C NMEA 2000

INTERFEJSY DANYCH

NMEA 0183 3 porty wejściowe

3 x porty dwukierunkowe

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

Obsługa Wi-Fi IEEE 802.11 (a/b/g), tryb klienta i tryb punktu dostępu. (5 połączeń w trybie punktu dostępowego)

ZGODNOŚĆ Z NORMAMI

Normy AIS IEC 61993-2 Ed. 3

Normy bezpieczeństwa produktów EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Normy środowiskowe IEC 60945 Ed. 4

Standardy szeregowego interfejsu danych IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

Normy wydajności GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Obsługiwane systemy GPS, GLONASS, BeiDou, Galileo (dwa w dowolnej kombinacji, trzy w tym GPS, Galileo)

Kanały 72

Antena wewnętrzna/zewnętrzna Tylko zewnętrzna

Czas na pierwszą naprawę od zimnego startu 26s

NADAJNIK VHF

Schemat dostępu VDL SOTDMA

Częstotliwość robocza 156,025 MHz - 162,025 MHz

Pasmo kanału 25kHz

Odbiorniki/nadajniki 3 x odbiorniki, 1 x nadajnik

Czułość odbiornika AIS (20% PER) -111dBm

Moc nadajnika AIS 12W (+41dBm)

INTERFEJS UŻYTKOWNIKA

Ekran 5” kolorowy LCD 800 x 480

Przyciski Enkoder obrotowy do wyboru i wprowadzania, 4 klawisze menu i 4 klawisze kierunku

Interfejs karty SD Interfejs karty Micro SD do logowania i kart wykresów (niedostępny w em-trak)

ANTENA GNSS

Rozmiar 85x70mm

Waga 470g

Stopień ochrony IPx6 i IPx7

Montaż Wymagany 1 cal 14 TPI do montażu na słupie

Systemy GNSS obsługiwane GPS, GLONASS, Galileo, BeiDou

W PUDEŁKU

• Nadajnik-odbiornik AIS
• Przewód zasilający
• Zestaw wsporników montażowych i mocowań
• 14-drożny kabel do transmisji danych
• 18-drożny kabel do transmisji danych
• Instrukcja produktu i
• Antena GPS
• pakiet dokumentów
