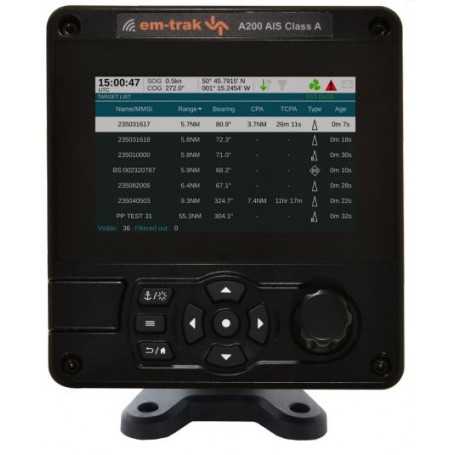

em-trak A200 A-klassi AIS transiiver
A200 sobib ideaalselt kommertslaevadele, mis nõuavad suure jõudlusega, usaldusväärset täiustatud funktsionaalsusega AIS-i. Osa number 425-0012
2168 $ Netto (non-EU countries)
Karol Łoś
Tootejuht
/
+48603969934
+48507526097
[email protected]
Kirjeldus
A200 on SOLASe ja siseveeteede sertifikaadiga AIS-klassi A transiiver, mis vastab kõikidele riiklikele ja rahvusvahelistele (IMO) kaubalaevade eeskirjadele.
Ühe integreeritud seadmena kõrglahutusega värviekraaniga ning IPx6 ja IPx7 ilmastiku- ja veekindlusega on A200 lihtne konfigureerida, paigaldada, kasutada ja ühendada kõigi sillasüsteemidega. A200 sisaldab mitmeid täiustatud funktsioone, sealhulgas veresoone kuvafiltreid, värvilisi ENC, MOB ja SART hoiatusi.
FUNKTSIOONID
- IMO SOLASe sertifitseeritud AIS klass A
- ELi siseveeteede sertifikaadiga vastupidav ja ekstreemsete keskkondade – vee (IPx6, IPx7), niiskuse, põrutuste, vibratsiooni ja temperatuuri – suhtes mitteläbilaskev
- Suure jõudlusega uusima põlvkonna GPS
- Sobiv sise- või välispaigaldus
- Tugevad ergonoomilised nupu ja pöördnupu kasutajaliidesed koos konfigureeritavate mitmekeelsete menüüvalikutega
- Integreeritud kõrglahutusega värviekraan koos öörežiimiga
- ENC-kaart (C-Map) koos konfigureeritava AIS-i sihtkattega
- Vaikne režiim – AIS-i edastamine peatatakse, kõigi AIS-teadete vastuvõtmine jätkub
- Integreeritud WiFi
- Pilootpistiku kaabli ja harukarbi tarvikute valikud
FÜÜSIKALISED JA KESKKONNASPETSIFIKATSIOONID
Mõõdud (K x L x S) 152 x 165 x 95 mm
Kaal 1,1 kg
Töötemperatuur -25°C kuni +55°C
Säilitustemperatuur -25°C kuni +70°C
Sissepääsukaitse IPx6 ja IPx7
ELEKTRISPETSIFIKATSIOON
Toitepinge 12V või 24V DC
Toitepinge vahemik 9,6V - 31,2V DC
Keskmine vool (12V juures) 520mA
Tippvool 6A
Keskmine voolutarve (12V juures) 6,2W
Galvaaniline isolatsioon NMEA 0183, NMEA 2000, toiteallikas, VHF antenni port
ÜHENDUSED
VHF antenn SO-239
GNSS TNC
Võimsus 2-suunaline ümmargune mitmikpoolus
NMEA 0183 / vaikne režiim / sinine märk 14-suunaline ümmargune mitmikpoolus
NMEA 0183/häirerelee 18-suunaline ümmargune mitmikpoolus
NMEA 2000 5-poolne Micro-C pistik
ANDMELIIDESED
NMEA 0183 3 x sisendporti
3 x kahesuunalist porti
NMEA 2000 NMEA 2000 Ed 3.101, LEN=1
Toetatud WiFi IEEE 802.11 (a/b/g), kliendirežiim ja pääsupunkti režiim. (5 ühendust pääsupunkti režiimis)
STANDARDITE VASTAVUS
AIS standardid IEC 61993-2 Ed. 3
Tooteohutusstandardid EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Keskkonnastandardid IEC 60945 Ed. 4
Jadaliidese standardid IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0
NMEA 2000 NMEA 2000 väljaanne 3.101
GNSS jõudlusstandardid IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0
GNSS
Süsteemid toetasid GPS-i, GLONASS-i, BeiDou-d, Galileot (kaks mis tahes kombinatsiooni, kolm sealhulgas GPS, Galileo)
Kanalid 72
Sisemine/välimine antenn Ainult väline
Aeg esmaseks parandamiseks külmkäivitusest 26s
VHF-RAADATAJA
VDL-i juurdepääsuskeem SOTDMA
Töösagedus 156,025MHz - 162,025MHz
Kanali ribalaius 25kHz
Vastuvõtjad/saatjad 3 x vastuvõtjad, 1 x saatja
AIS-vastuvõtja tundlikkus (20% PER) -111dBm
AIS saatja võimsus 12W (+41dBm)
KASUTAJALIIDES
Ekraan 5" 800 x 480 täisvärviline LCD
Nupud Pöördkooder valikuks ja sisestamiseks, 4 menüüklahvi ja 4 suunaklahvi
SD-kaardi liides Micro SD-kaardi liides logimiseks ja kaardikaartide jaoks (pole saadaval ettevõttest em-trak)
GNSS ANTENN
Mõõdud 85x70mm
Kaal 470g
Sissepääsukaitse IPx6 ja IPx7
Vajalik on paigaldus 1-tolline 14 TPI masti kinnitus
GNSS-süsteemid toetasid GPS-i, GLONASS-i, Galileo, BeiDou
KASTI
- AIS transiiver
- Toitekaabel
- Kinnitusklamber ja kinnituskomplekt
- 14-osaline andmekaabel
- 18-osaline andmekaabel
- Tootejuhend ja
- GPS antenn
- dokumendipakk
