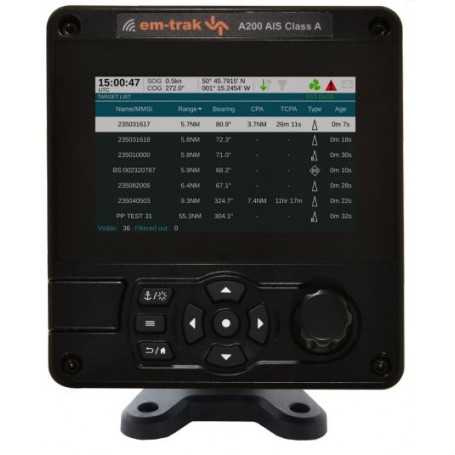

Transceiver AIS em-trak A200 triedy A
A200 je ideálny pre komerčné plavidlá vyžadujúce vysoký výkon, spoľahlivý AIS s vylepšenou funkčnosťou. Číslo dielu 425-0012
2168 $ Netto (non-EU countries)
Karol Łoś
Produktový manažér
/
+48603969934
+48507526097
[email protected]
Popis
A200 je transceiver AIS triedy A certifikovaný podľa SOLAS a Inland Waterway, ktorý je v súlade so všetkými národnými a medzinárodnými (IMO) predpismi pre komerčné plavidlá.
Ako jediná integrovaná jednotka s farebným displejom s vysokým rozlíšením a odolnosťou proti poveternostným vplyvom a vode IPx6 a IPx7 sa A200 jednoducho konfiguruje, inštaluje, prevádzkuje a pripája ku všetkým mostovým systémom. A200 obsahuje celý rad vylepšených funkcií, ktoré zahŕňajú filtre zobrazenia nádoby, farebné upozornenia ENC, MOB a SART .
VLASTNOSTI
- Certifikát IMO SOLAS AIS triedy A
- Certifikácia EÚ pre vnútrozemské vodné cesty je robustná a odolná voči extrémnym prostrediam – vode (IPx6, IPx7), vlhkosti, otrasom, vibráciám a teplotám
- Vysoko výkonný GPS najnovšej generácie
- Vhodná vnútorná alebo trvalá vonkajšia inštalácia
- Robustné ergonomické používateľské rozhranie tlačidiel a otočných gombíkov s konfigurovateľnými viacjazyčnými možnosťami ponuky
- Integrovaný farebný displej s vysokým rozlíšením a nočným režimom
- ENC graf (C-Map) s konfigurovateľným AIS cieľovým prekrytím
- Tichý režim – prenosy AIS sú zastavené, naďalej sa prijímajú všetky správy AIS
- Integrované WiFi
- Voliteľné príslušenstvo kábla pilotnej zástrčky a spojovacej skrinky
FYZIKÁLNA A ENVIRONMENTÁLNA ŠPECIFIKÁCIA
Rozmer (V x Š x H) 152 x 165 x 95mm
Hmotnosť 1,1 kg
Prevádzková teplota -25°C až +55°C
Skladovacia teplota -25°C až +70°C
Krytie IPx6 a IPx7
ELEKTRICKÉ ŠPECIFIKÁCIE
Napájacie napätie 12V alebo 24V DC
Rozsah napájacieho napätia 9,6V - 31,2V DC
Priemerný prúd (pri 12V) 520mA
Špičkový prúd 6A
Priemerná spotreba energie (pri 12V) 6,2W
Galvanické oddelenie NMEA 0183, NMEA 2000, napájanie, VHF anténny port
KONEKTORY
VKV anténa SO-239
GNSS TNC
Napájací 2-cestný kruhový multipól
NMEA 0183/tichý režim/modrá značka 14-cestný kruhový multipól
NMEA 0183/alarmové relé 18-cestné kruhové multipólové
NMEA 2000 5-cestný Micro-C konektor
DÁTOVÉ ROZHRANIA
NMEA 0183 3 x vstupné porty
3 x obojsmerné porty
NMEA 2000 NMEA 2000 Ed 3.101, LEN=1
Podporuje WiFi IEEE 802.11 (a/b/g), klientsky režim a režim prístupového bodu. (5 pripojení v režime prístupového bodu)
SÚLAD S ŠTANDARDMI
Normy AIS IEC 61993-2 Ed. 3
Normy bezpečnosti výrobkov EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Environmentálne normy IEC 60945 Ed. 4
Štandardy sériového dátového rozhrania IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0
NMEA 2000 NMEA 2000 Ed 3.101
Normy výkonu GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0
GNSS
Podporované systémy GPS, GLONASS, BeiDou, Galileo (dva z ľubovoľnej kombinácie, tri vrátane GPS, Galileo)
Kanály 72
Interná/externá anténa Len externá
Čas na prvú opravu od studeného štartu 26 s
VHF TRANSCEIVER
VDL prístupová schéma SOTDMA
Pracovná frekvencia 156,025MHz - 162,025MHz
Šírka pásma kanála 25 kHz
Prijímače/vysielače 3 x prijímač, 1 x vysielač
Citlivosť prijímača AIS (20% PER) -111dBm
Výkon vysielača AIS 12W (+41dBm)
POUŽÍVATEĽSKÉ ROZHRANIE
Displej 5" plnofarebný LCD 800 x 480
Tlačidlá Otočný kódovač pre výber a zadávanie, 4 tlačidlá menu a 4 smerové tlačidlá
Rozhranie karty SD Rozhranie karty Micro SD na zaznamenávanie a grafové karty (nie je k dispozícii od spoločnosti em-trak)
ANTÉNA GNSS
Rozmer 85 x 70 mm
Hmotnosť 470g
Krytie IPx6 a IPx7
Montáž Vyžaduje sa 1-palcový 14 TPI držiak na tyč
Systémy GNSS podporovali GPS, GLONASS, Galileo, BeiDou
V KRABICI
- AIS transceiver
- Napájací kábel
- Montážna konzola a upevňovací balík
- 14-cestný dátový kábel
- 18-cestný dátový kábel
- Návod k produktu a
- GPS anténa
- balík dokumentov
