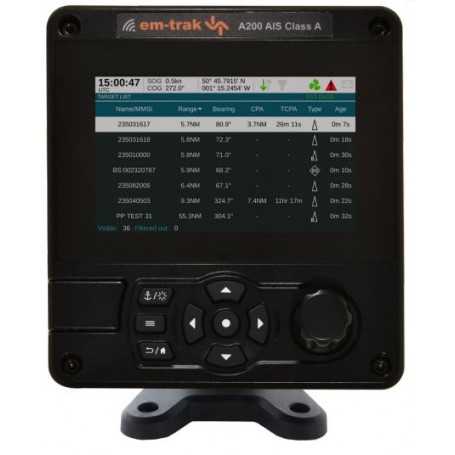

AIS oddajnik em-trak A200 razreda A
A200 je idealen za komercialna plovila, ki zahtevajo visoko zmogljiv, zanesljiv AIS z izboljšano funkcionalnostjo. Številka dela 425-0012
2168 $ Netto (non-EU countries)
Karol Łoś
Produktni vodja
/
+48603969934
+48507526097
[email protected]
Opis
A200 je oddajnik AIS razreda A s certifikatom SOLAS in celinskih plovnih poti, ki je skladen z vsemi nacionalnimi in mednarodnimi (IMO) predpisi za komercialna plovila.
Kot enotna integrirana enota z barvnim zaslonom visoke ločljivosti ter IPx6 in IPx7 vremensko in hidroizolacijo je A200 enostaven za konfiguracijo, namestitev, upravljanje in povezavo z vsemi sistemi mostov. A200 vključuje vrsto izboljšane funkcionalnosti, ki vključuje filtre za prikaz plovil, barvna opozorila ENC, MOB in SART .
LASTNOSTI
- IMO SOLAS certificiran AIS razreda A
- Potrdilo EU po celinskih plovnih poteh, robustna in neprepustna za ekstremna okolja – voda (IPx6, IPx7), vlaga, udarci, vibracije in temperature
- Visoko zmogljiv GPS najnovejše generacije
- Primerna notranja ali trajna zunanja vgradnja
- Robusten ergonomski uporabniški vmesnik z gumbi in vrtljivimi gumbi z nastavljivimi večjezičnimi možnostmi menija
- Integriran barvni zaslon visoke ločljivosti z nočnim načinom
- ENC diagram (C-Map) z nastavljivim prekrivanjem ciljev AIS
- Tihi način – Prenosi AIS so ustavljeni, vsa sporočila AIS se še naprej sprejemajo
- Integriran WiFi
- Možnosti dodatne opreme za kabel pilotskega vtiča in priključne omarice
FIZIČNE IN OKOLJSKE SPECIFIKACIJE
Velikost (V x Š x G) 152 x 165 x 95 mm
Teža 1,1 kg
Delovna temperatura -25°C do +55°C
Temperatura skladiščenja -25°C do +70°C
Zaščita pred vdorom IPx6 in IPx7
ELEKTRIČNE SPECIFIKACIJE
Napajalna napetost 12V ali 24V DC
Razpon napajalne napetosti 9,6V - 31,2V DC
Povprečni tok (pri 12V) 520mA
Maksimalni tok 6A
Povprečna poraba energije (pri 12V) 6,2W
Galvanska izolacija NMEA 0183, NMEA 2000, napajanje, VHF antenski priključek
KONEKTORJI
VHF antena SO-239
GNSS TNC
Moč 2-smerni krožni multipol
NMEA 0183/tihi način/modri znak 14-smerni krožni multipol
NMEA 0183/alarmni rele 18-smerni krožni multipol
NMEA 2000 5-smerni priključek Micro-C
PODATKOVNI Vmesniki
NMEA 0183 3 x vhodna vrata
3 x dvosmerna vrata
NMEA 2000 NMEA 2000 Ed 3.101, LEN=1
WiFi IEEE 802.11 (a/b/g), podprt način odjemalca in način dostopne točke. (5 povezav v načinu dostopne točke)
SKLADNOST S STANDARDI
AIS standardi IEC 61993-2 Ed. 3
Standardi za varnost izdelkov EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Okoljski standardi IEC 60945 Ed. 4
Standardi serijskih podatkovnih vmesnikov IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0
NMEA 2000 NMEA 2000 Ed 3.101
Standardi delovanja GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0
GNSS
Podprti sistemi GPS, GLONASS, BeiDou, Galileo (dva v poljubni kombinaciji, trije vključno z GPS-om, Galileo)
Kanali 72
Notranja/zunanja antena Samo zunanja
Čas za prvi popravek od hladnega zagona 26s
VHF oddajnik
VDL dostopna shema SOTDMA
Delovna frekvenca 156,025MHz - 162,025MHz
Pasovna širina kanala 25 kHz
Sprejemniki/oddajniki 3 x sprejemniki, 1 x oddajnik
Občutljivost sprejemnika AIS (20 % PER) -111 dBm
Moč oddajnika AIS 12W (+41dBm)
UPORABNIŠKI VMESNIK
Zaslon 5" 800 x 480 polnobarvni LCD
Gumbi Rotacijski dajalnik za izbiro in vnos, 4 tipke menija in 4 smerne tipke
Vmesnik SD kartice Vmesnik mikro SD kartice za beleženje in karte (ni na voljo pri em-traku)
GNSS ANTENA
Velikost 85 x 70 mm
Teža 470 g
Zaščita pred vdorom IPx6 in IPx7
Potreben je 1-palčni 14 TPI nosilec
Sistemi GNSS podpirajo GPS, GLONASS, Galileo, BeiDou
V ŠKATLI
- AIS oddajnik
- Napajalni kabel
- Montažni nosilec in paket pritrdilnih elementov
- 14-smerni podatkovni kabel
- 18-smerni podatkovni kabel
- Priročnik za izdelek in
- GPS antena
- paket dokumentov
