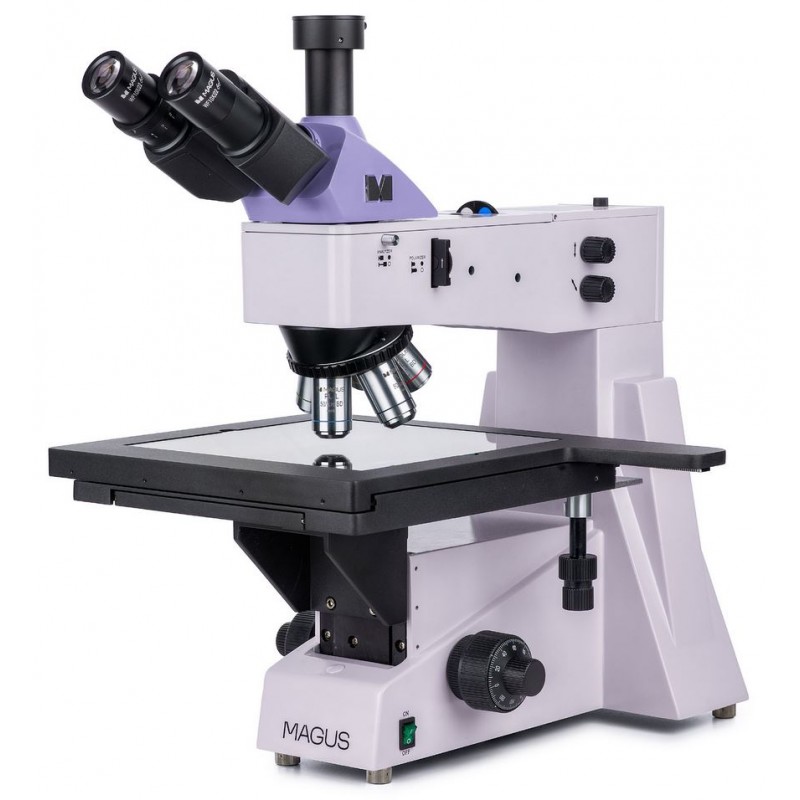

Kính hiển vi luyện kim Magus Metal 650 BD (82901)

Kính hiển vi luyện kim MAGUS Metal 650 BD được thiết kế để kiểm tra bề mặt của photomask, vi mạch tích hợp, bảng mạch in và các mẫu vật lớn, dài khác. Thiết bị có bàn đặt mẫu siêu lớn hỗ trợ các mẫu vật quá khổ và hệ thống lấy nét vi cấp độ cao với giá trị chia 0,7 µm, cho phép làm việc chính xác ở độ phóng đại lớn. Kính hiển vi hỗ trợ các phương pháp quan sát trường sáng, trường tối và ánh sáng phân cực, là lựa chọn thực tế cho phòng kiểm soát chất lượng, viện nghiên cứu và các khoa đại học.

Hệ quang học

Kính hiển vi được trang bị đầu ba thị kính với ống chuyên dụng để gắn camera kỹ thuật số (không kèm camera). Núm chọn ánh sáng/camera điều hướng đường truyền ánh sáng đến camera để tạo ra ảnh và video sáng, chi tiết, hiển thị trên màn hình ngoài. Ống thị kính bên trái có vòng chỉnh điốp để điều chỉnh tiêu cự phù hợp với mắt người dùng.

Các vật kính BD plan achromatic đi kèm được tối ưu hóa đặc biệt cho công việc luyện kim trường sáng và trường tối và cung cấp khoảng làm việc dài. Có năm vật kính được cung cấp—mỗi vị trí trên mâm xoay một chiếc—và có thể thay thế nhanh chóng bằng vật kính tùy chọn nếu cần. Kính hiển vi sử dụng quang học hiệu chỉnh vô cực và cung cấp dải phóng đại từ 50× đến 800×. Mâm xoay hướng vào trong giúp người dùng dễ dàng quan sát vật kính nào đang nằm trên đường quang học.

Hệ thống chiếu sáng

Hệ thống chiếu sáng phản xạ được thiết kế để cung cấp hình ảnh sắc nét trên tất cả các vật kính và kỹ thuật hỗ trợ. Bóng halogen 50 W tạo ra ánh sáng mạnh, đều, ấm. Kính hiển vi hỗ trợ điều chỉnh chiếu sáng Köhler và đi kèm các kính lọc để cải thiện tái tạo màu sắc cũng như hệ thống phân cực với bộ phân tích tích hợp và bộ phân cực tháo rời. Nguồn sáng, khẩu độ và trường sáng có thể căn chỉnh tâm để đạt căn chỉnh tối ưu. Một thiết bị trường tối chuyên dụng cũng được tích hợp trong hệ thống chiếu sáng.

Bàn đặt mẫu và lấy nét

Điểm nổi bật là bàn đặt mẫu lớn 280 × 270 mm, với hành trình 204 mm theo cả trục X và Y, rất phù hợp cho các mẫu vật dài hoặc rộng. Lấy nét được điều khiển bằng núm lấy nét thô và vi đồng trục di chuyển mượt mà, chính xác. Lấy nét vi mang lại khả năng kiểm soát tuyệt vời ở độ phóng đại lớn nhờ giá trị chia 0,7 µm. Lấy nét thô có khóa và chỉnh lực để ổn định hình ảnh và phù hợp với sở thích người dùng. Các núm lấy nét được đặt thấp ở chân kính giúp tư thế làm việc thoải mái, cho phép người dùng đặt tay trên bàn.

Phụ kiện và khả năng mở rộng

Để mở rộng chức năng và tùy chỉnh kính hiển vi cho các nhiệm vụ cụ thể, có thể trang bị thêm các phụ kiện tùy chọn như thị kính bổ sung, vật kính trường sáng và trường tối khoảng làm việc dài, lam hiệu chuẩn và camera kỹ thuật số.

Đặc điểm nổi bật

• Lấy nét chính xác cao với giá trị chia lấy nét vi 0,7 µm; lấy nét thô có khóa và chỉnh lực

• Bàn đặt mẫu lớn cho các vật dài và rộng, hành trình hai trục rộng

• Quang học plan achromatic, hiệu chỉnh vô cực và đầu ba thị kính với tùy chọn chia chùm 100/0 và 0/100, cùng ống gắn camera

• Các thành phần chiếu sáng căn chỉnh tâm, điều chỉnh chiếu sáng Köhler, hệ thống phân cực, bộ lọc màu và khả năng trường tối

• Đèn halogen 50 W với nguồn điện 220 V và điều chỉnh độ sáng

• Hỗ trợ rộng rãi cho phụ kiện tùy chọn

Bộ sản phẩm bao gồm

• Thân máy với đầu vào nguồn, hệ thống chiếu sáng phản xạ, hệ thống lấy nét, bàn đặt mẫu và mâm xoay vật kính

• Đầu ba thị kính

• Vật kính plan achromatic vô cực:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L80×/0.80 BD, WD 0,8 mm

• Hai thị kính 10×/22 mm với khoảng cách mắt dài

• Adapter C-mount 1×

• Khóa lục giác

• Dây nguồn AC

• Áo trùm bụi

• Sách hướng dẫn sử dụng và thẻ bảo hành

Có thể đặt thêm

• Thị kính 10×/22 mm có thước chia

• Cặp thị kính: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Vật kính tùy chọn:

  • PL L40×/0.60 BD, WD 3,0 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L100×/0.85 BD (khô), WD 0,4 mm

• Camera kỹ thuật số

• Lam hiệu chuẩn

Thông số kỹ thuật

• Mã sản phẩm: 82901

• Thương hiệu: MAGUS

• Bảo hành: 5 năm

• EAN: 5905555018416

• Kích thước đóng gói: 58 × 49 × 60 cm

• Trọng lượng vận chuyển: 21 kg

• Loại: quang/hình học, luyện kim

• Đầu: ba thị kính, Siedentopf, nghiêng 30°

• Độ phóng đại tiêu chuẩn: 50×–800×

• Dải phóng đại tùy chọn: 50×–2500× (tùy thuộc phụ kiện)

• Đường kính ống thị kính: 30 mm

• Khoảng cách đồng tử: 48–75 mm

• Bàn đặt mẫu: 280 × 270 mm, cơ hai trục; hành trình 204 / 204 mm

• Chỉnh điốp: ±5 trên ống thị kính trái

• Lấy nét: đồng trục thô (có khóa và chỉnh lực) và vi (0,0007 mm)

• Chiếu sáng: halogen; điều chỉnh độ sáng

• Nguồn điện: 220 ± 22 V, 50 Hz

• Nguồn sáng: 12 V / 50 W

• Kính lọc: xanh lá, xanh dương, vàng, mờ

• Nhiệt độ hoạt động: +5 °C đến +35 °C

• Tính năng bổ sung: bộ phân tích tích hợp, bộ phân cực tháo rời, thiết bị trường tối

• Đối tượng sử dụng: người dùng có kinh nghiệm và chuyên gia

• Ứng dụng: kiểm tra và phân tích luyện kim

• Phương pháp quan sát: trường sáng, trường tối, phân cực

• Phụ kiện bảo vệ đi kèm: áo trùm bụi
