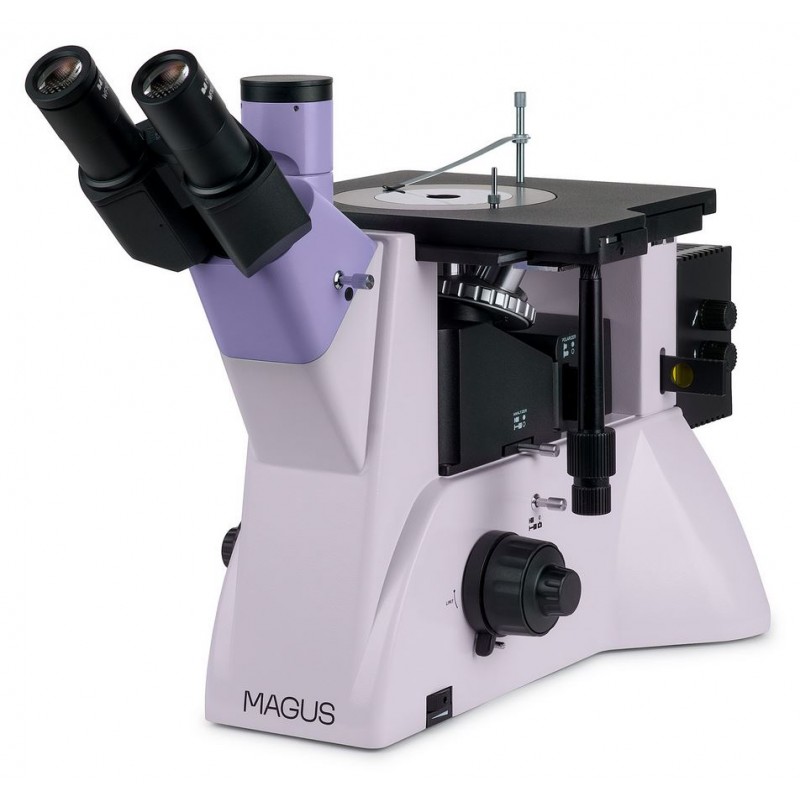

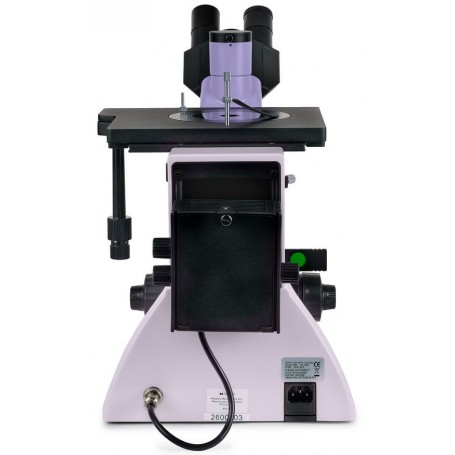

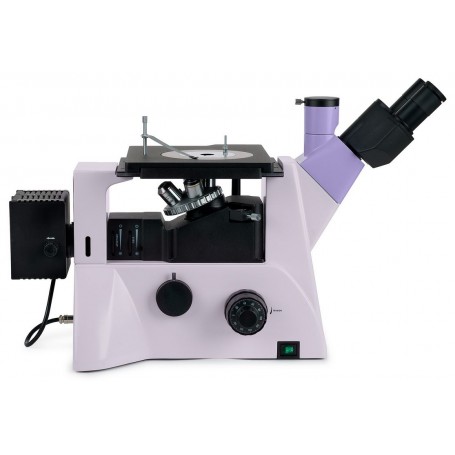

Magus Metal V700 DIC Metallurgisches Inversmikroskop (83714)

Dieses Mikroskop ist für die Untersuchung der Mikrostruktur von Metallen, Legierungen, Halbleitermaterialien und anderen undurchsichtigen Proben konzipiert. Durch die invertierte Bauweise gibt es keine Begrenzung für die Probengröße, lediglich das Gewicht ist auf maximal 2 kg beschränkt. Vor der Beobachtung muss die Probe entsprechend präpariert und mit der Oberfläche nach unten auf den Objekttisch gelegt werden.

Das Mikroskop unterstützt drei Auflicht-Kontrastverfahren: Hellfeld, einfache Polarisation und Differentieller Interferenzkontrast (DIC). Das Hellfeld liefert eine echte, vergrößerte Darstellung der Probe. Die einfache Polarisation reduziert Reflexionen auf metallischen Oberflächen und hebt Polymere sowie andere Fremdeinschlüsse hervor. Der differentielle Interferenzkontrast wandelt Höhenunterschiede in Kontrastunterschiede um, macht die Oberflächentopografie sichtbar und verleiht der Probe ein dreidimensionales Relief.

Ein trinokularer Tubus und ein zusätzlicher seitlicher Kameraanschluss ermöglichen den gleichzeitigen Anschluss eines Monitors und einer Digitalkamera. Das Mikroskop eignet sich für den Einsatz in der Metallurgie, im Maschinenbau, in der Luft- und Raumfahrt, der Nuklear- und Energieindustrie sowie in Forschungslaboren und technischen Hochschulen.

Mikroskopkopf

Das optische System ist unendlich korrigiert. Bei der Montage können die Okulartuben um 180 Grad gedreht und der Augenabstand an die Körpergröße des Benutzers angepasst werden. Der trinokulare Kopf ermöglicht die Montage eines Monitors am vertikalen Tubus, während eine Digitalkamera am seitlichen Anschluss des Mikroskops installiert wird. Die Lichtaufteilung kann am trinokularen Kopf auf 50/50 oder 100/0 und am Gehäuse auf 100/0 oder 0/100 eingestellt werden.

Objektivrevolver

Ein fünfstelliger Objektivrevolver ist am Stativ unterhalb des Objekttisches angebracht. Er verfügt über einen speziellen Schlitz für einen DIC-Schieber, der bei der DIC-Mikroskopie mit 5x-, 10x- und 20x-Objektiven verwendet wird.

Objektive

Das Mikroskop ist mit planachromatischen Objektiven mit langem Arbeitsabstand ausgestattet, die für Hellfeld-, einfache Polarisations- und DIC-Techniken ausgelegt sind. Für die Dunkelfeldmikroskopie kann alternativ das MAGUS Metal V700 BD verwendet werden.

Fokussiermechanismus

Koaxiale Grob- und Feintriebknöpfe befinden sich beidseitig am Fuß des Mikroskops, sodass der Benutzer die Hände auf der Arbeitsfläche ablegen und eine entspannte Haltung einnehmen kann. Das Fokussieren erfolgt sanft und präzise. Eine Grobfokus-Arretierung auf der rechten Seite ermöglicht ein schnelles Zurücksetzen nach dem Probenwechsel, während ein Spannungsring auf der linken Seite eine feine Einstellung des Fokussierwiderstands erlaubt.

Mechanischer Objekttisch

Die Bewegung der Probe erfolgt durch Verschieben des Objekttisches entlang zweier senkrechter Achsen. In der Mitte des Tisches befindet sich eine drehbare runde Platte mit austauschbaren Blendenöffnungen von 10 mm, 20 mm oder 30 mm Durchmesser. Ein Probenhalter fixiert die Probe während der Beobachtung.

Lichtquelle

Das Lampengehäuse enthält eine 50-Watt-Halogenlampe, die ausreichend Helligkeit für die Beobachtung mit Objektiven von 4x bis 100x im Hellfeld-, Polarisations- und DIC-Modus bietet. Die Halogenlichtquelle sorgt für eine angenehme Farbtemperatur, die auch für längere Arbeitszeiten geeignet ist.

Auflichtbeleuchtung

Das Beleuchtungssystem unterstützt Köhler-Beleuchtung. Feld- und Aperturblenden sind werkseitig zentriert und erfordern normalerweise keine Nachjustierung, bei Bedarf stehen jedoch Zentrierschrauben zur Verfügung. Die Lichtquelle selbst ist entlang drei Achsen zentriert. Ein abnehmbarer Polarisator und Analysator ermöglichen die Polarisationsmikroskopie; der Polarisator ist um 360 Grad drehbar, während der Analysator fest bleibt.

Ein DIC-Prismenschieber wird für die DIC-Mikroskopie mit 5x-, 10x- und 20x-Objektiven verwendet. Ein Satz Lichtfilter ist enthalten, um den Farbausgleich und die Intensität während der Beobachtung und Fotomikroskopie anzupassen.

Zubehör und Erweiterbarkeit

Zusätzliches Zubehör kann die Möglichkeiten des Mikroskops weiter verbessern. Zusätzliche Okulare und Objektive erweitern den Vergrößerungsbereich, Digitalkameras ermöglichen die Bildausgabe an einen Monitor oder Computer, und Kalibrierpräparate erlauben präzise Messungen von Probenmerkmalen.

Hauptmerkmale

• Für die Untersuchung undurchsichtiger, dreidimensionaler Proben bis 2 kg Gewicht konzipiert

• Trinokularkopf mit einstellbarem Augenabstand

• Separate vertikale und seitliche Anschlüsse für gleichzeitige Nutzung von Kamera und Monitor, mit flexiblen Strahlteiler-Optionen

• Leistungsstarke 50-Watt-Halogen-Auflichtbeleuchtung mit natürlicher Farbwiedergabe

• Köhler-Beleuchtung, integrierte Polarisationskomponenten und DIC-Schieber-Slot

• Großer mechanischer Objekttisch mit Drehteller und austauschbaren Blenden

• Große Auswahl an kompatiblen Okularen, Objektiven und Zubehör

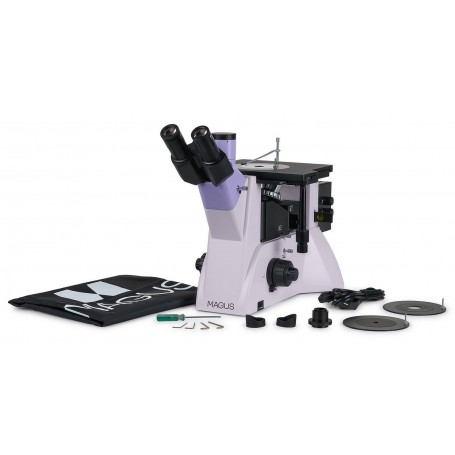

Lieferumfang

• Stativ mit integriertem Netzanschluss, Fokussiersystem, Objekttisch und Objektivrevolver

• Lampengehäuse

• Trinokularkopf

• Unendlich planachromatische Objektive:

  • LMPlan 5x/0,12 DIC, Arbeitsabstand 15,73 mm

  • LMPlan 10x/0,25 DIC, Arbeitsabstand 20,2 mm

  • LMPlan 20x/0,40 DIC, Arbeitsabstand 4,5 mm

  • PL L50x/0,70, Arbeitsabstand 3,68 mm

• Okulare 10x/22 mm mit langem Augenabstand, zwei Stück

• 1x C-Mount-Adapter

• DIC-Schieber für 5x-, 10x- und 20x-Objektive

• Innensechskantschlüssel

• Netzkabel

• Staubschutzhaube

• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich

• 10x/22 mm Okular mit Skala

• Okulare: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Zusätzliche unendlich planachromatische Objektive: 40x, 60x, 80x und 100x trocken

• Digitalkamera

• Kalibrierpräparat

Technische Daten

Produkt-ID: 83714
Marke: MAGUS
Garantie: 5 Jahre
EAN: 5905555021300
Verpackungsmaße: 35 × 68 × 49 cm
Versandgewicht: 15,96 kg

Typ: Metallurgisches, optisches Mikroskop
Mikroskopkopf: Trinokular, Siedentopf-Typ, um 180 Grad drehbar
Kopfneigung: 45 Grad
Vergrößerungsbereich: 50x bis 500x, erweiterbar bis 2500x mit optionalen Komponenten
Okulartubusdurchmesser: 30 mm
Okulare: 10x/22 mm mit 10 mm Augenabstand

Objektive: Unendlich planachromatische und DIC-Objektive, Parfokalabstand 45 mm
Objektivrevolver: Fünf Positionen mit DIC-Schlitz

Augenabstand: 48 bis 75 mm
Objekttischgröße: 242 × 200 mm
Objekttischweg: 30 × 30 mm
Objekttischdesign: Zweiachsiger mechanischer Objekttisch mit Drehteller und austauschbaren Blenden

Fokussiersystem: Koaxialer Grobtrieb mit Arretierung und Spannungseinstellung, Feintrieb-Genauigkeit 0,002 mm
Beleuchtung: Halogen-Auflicht
Lichtquelle: 12 V, 50 W Halogenlampe
Helligkeitsregelung: Ja
Stromversorgung: 220 V ±22 V, 50 Hz

Lichtfilter: Blau, grün, matt, gelb
Betriebstemperatur: +5 bis +35 °C

Zusätzliche Merkmale: DIC-Schieber, abnehmbarer Polarisator und Analysator
Benutzerlevel: Erfahrene Anwender und Profis
Montageaufwand: Komplex
Anwendung: Metallurgische Analyse
Beleuchtungsposition: Unten, Auflicht
Beobachtungsmethoden: Hellfeld, Polarisation, Differentieller Interferenzkontrast
Mitgeliefertes Zubehör: Staubschutzhaube
