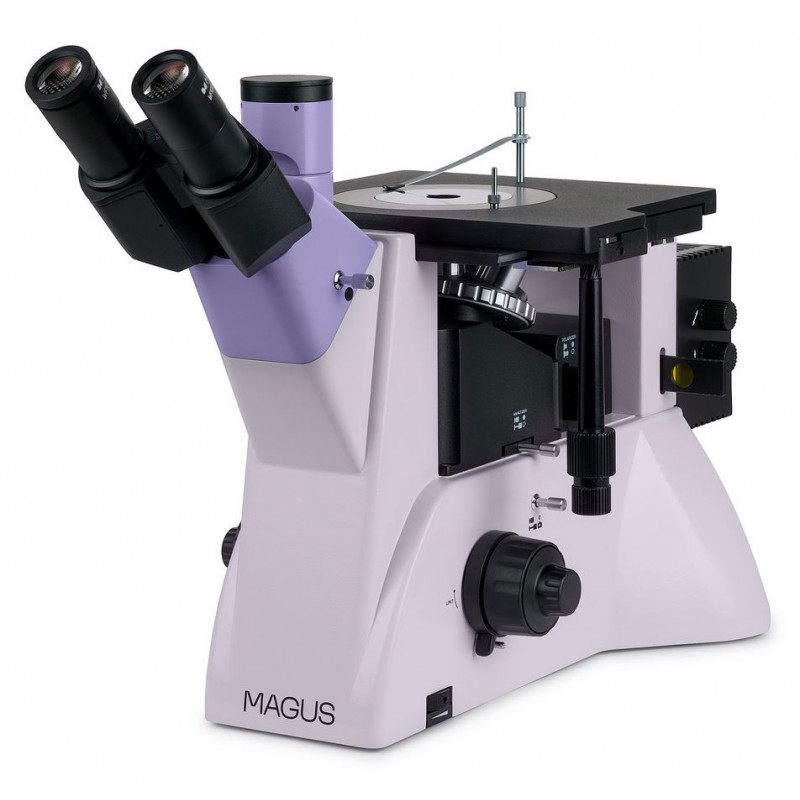

Magus Metal V700 DIC metalurginis invertuotas mikroskopas (83714)

Šis mikroskopas skirtas metalų, lydinių, puslaidininkių medžiagų ir kitų nepermatomų objektų mikrostruktūrai tirti. Dėl invertuotos konstrukcijos mėginio dydis neribojamas, ribojamas tik svoris – iki 2 kg. Prieš stebėjimą mėginys turi būti tinkamai paruoštas ir padėtas ant staliuko paviršiumi žemyn.

Mikroskopas palaiko tris atspindėtos šviesos kontrasto metodus: šviesaus lauko, paprastą poliarizaciją ir diferencialinį interferencinį kontrastą (DIC). Šviesaus lauko metodas suteikia tikrą, padidintą mėginio vaizdą. Paprasta poliarizacija sumažina blizgesį nuo metalinių paviršių ir išryškina polimerus bei kitus pašalinius intarpus. Diferencialinis interferencinis kontrastas aukščio skirtumus paverčia kontrasto skirtumais, atskleidžia paviršiaus topografiją ir suteikia mėginiui trimatį reljefą.

Trinokulinis vamzdis ir papildomas šoninis kameros lizdas leidžia vienu metu prijungti monitorių ir skaitmeninę kamerą. Mikroskopas tinka naudoti metalurgijos, inžinerijos, aviacijos, branduolinės ir energetikos pramonėje, taip pat mokslinių tyrimų laboratorijose ir technikos universitetuose.

Mikroskopo galvutė

Optinė sistema yra begalybės korekcijos. Surinkimo metu okuliaro vamzdeliai gali būti pasukami 180 laipsnių, o akių atstumas reguliuojamas pagal naudotojo ūgį. Trinokulinė galvutė leidžia monitorių montuoti vertikaliame vamzdyje, o skaitmeninė kamera įrengiama šoniniame mikroskopo korpuso lizde. Šviesos paskirstymo parinktys: 50/50 arba 100/0 trinokulinėje galvutėje ir 100/0 arba 0/100 korpuse.

Objektyvų revolveris

Penkių pozicijų objektyvų revolveris sumontuotas ant stovo po staliuku. Jame yra specialus lizdas DIC slankikliui, naudojamam diferencialinio interferencinio kontrasto mikroskopijoje su 5x, 10x ir 20x objektyvais.

Objektyvai

Mikroskopas aprūpintas ilgai veikiančiais planachromatiniais objektyvais, skirtais šviesaus lauko, paprastos poliarizacijos ir DIC metodams. Tamsaus lauko mikroskopijai galima naudoti MAGUS Metal V700 BD kaip alternatyvą.

Fokusavimo mechanizmas

Koaksialiniai grubaus ir tikslaus fokusavimo rankenėlės įrengtos abiejose mikroskopo pagrindo pusėse, todėl naudotojas gali laikyti rankas ant darbo paviršiaus ir išlaikyti patogią laikyseną. Fokusavimas yra sklandus ir tikslus. Grubaus fokusavimo fiksatorius dešinėje leidžia greitai perstatyti po mėginio pakeitimo, o įtempimo reguliavimo žiedas kairėje leidžia tiksliai valdyti fokusavimo pasipriešinimą.

Mechaninis staliukas

Mėginio judėjimas vykdomas staliuką judinant dviem statmenomis ašimis. Staliuko centre yra besisukanti apvali plokštelė su keičiamomis 10 mm, 20 mm arba 30 mm skersmens diafragmomis. Mėginio laikiklis tvirtai laiko mėginį stebėjimo metu.

Šviesos šaltinis

Šviestuvo korpuse yra 50 W halogeninė lemputė, užtikrinanti pakankamą ryškumą stebėjimui su 4x–100x objektyvais šviesaus lauko, poliarizacijos ir DIC režimais. Halogeninis šviesos šaltinis pasižymi patogia spalvų temperatūra, tinkama ilgalaikiam darbui.

Atspindėtos šviesos apšvietimas

Apšvietimo sistema palaiko Köhler apšvietimą. Tiek lauko, tiek diafragmos diafragmos yra gamykliškai sucentruotos ir paprastai nereikalauja reguliavimo, tačiau prireikus yra centravimo varžtai. Pats šviesos šaltinis centruojamas trimis ašimis. Nuimamas poliarizatorius ir analizatorius leidžia atlikti poliarizacinę mikroskopiją; poliarizatorius sukasi 360 laipsnių, o analizatorius lieka fiksuotas.

DIC prizmės slankiklis naudojamas diferencialinio interferencinio kontrasto mikroskopijai su 5x, 10x ir 20x objektyvais. Komplekte yra šviesos filtrų rinkinys, leidžiantis reguliuoti spalvų balansą ir intensyvumą stebėjimo bei fotomikrografijos metu.

Priedai ir išplėtimo galimybės

Papildomi priedai gali dar labiau išplėsti mikroskopo galimybes. Papildomi okuliarai ir objektyvai išplečia didinimo diapazoną, skaitmeninės kameros leidžia perduoti vaizdą į monitorių ar kompiuterį, o kalibravimo stikleliai užtikrina tikslius mėginio matavimus.

Pagrindinės savybės

• Skirtas nepermatomų, trimacių mėginių iki 2 kg svorio tyrimams

• Trinokulinė galvutė su reguliuojamu akių atstumu

• Atskiri vertikalus ir šoninis lizdai vienu metu naudoti kamerai ir monitoriui, su lanksčiomis šviesos paskirstymo galimybėmis

• Galingas 50 W halogeninis atspindėtos šviesos apšvietimas su natūraliu spalvų perteikimu

• Köhler apšvietimas, integruoti poliarizacijos komponentai ir DIC slankiklio lizdas

• Didelis mechaninis staliukas su besisukančia plokštele ir keičiamomis diafragmomis

• Plačiai suderinamų okuliarų, objektyvų ir priedų pasirinkimas

Komplektacija

• Stovas su integruotu maitinimo įvadu, fokusavimo sistema, staliuku ir objektyvų revolveriu

• Šviestuvo korpusas

• Trinokulinė galvutė

• Begalybės planachromatiniai objektyvai:

  • LMPlan 5x/0.12 DIC, darbinis atstumas 15,73 mm

  • LMPlan 10x/0.25 DIC, darbinis atstumas 20,2 mm

  • LMPlan 20x/0.40 DIC, darbinis atstumas 4,5 mm

  • PL L50x/0.70, darbinis atstumas 3,68 mm

• Okuliarai 10x/22 mm su ilgu akių atstumu, du vienetai

• 1x C-mount adapteris

• DIC slankiklis 5x, 10x ir 20x objektyvams

• Šešiakampis raktas

• AC maitinimo laidas

• Dulkių uždangalas

• Naudotojo vadovas ir garantijos kortelė

Pagal užsakymą

• 10x/22 mm okuliaras su skale

• Okuliarai: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Papildomi begalybės planachromatiniai objektyvai: 40x, 60x, 80x ir 100x sausieji

• Skaitmeninė kamera

• Kalibravimo stiklelis

Techninės specifikacijos

Prekės ID: 83714
Prekės ženklas: MAGUS
Garantija: 5 metai
EAN: 5905555021300
Pakuotės matmenys: 35 × 68 × 49 cm
Siuntos svoris: 15,96 kg

Tipas: Metalurginis, optinis mikroskopas
Mikroskopo galvutė: Trinokulinė, Siedentopf tipo, pasukama 180 laipsnių
Galvutės pasvirimas: 45 laipsniai
Didinimo diapazonas: 50x–500x, išplečiamas iki 2500x su papildomais komponentais
Okuliaro vamzdelio skersmuo: 30 mm
Okuliarai: 10x/22 mm su 10 mm akių atstumu

Objektyvai: Begalybės planachromatiniai ir DIC objektyvai, parfokalinis atstumas 45 mm
Objektyvų revolveris: Penkių pozicijų su DIC lizdu

Atstumas tarp vyzdžių: 48–75 mm
Staliuko dydis: 242 × 200 mm
Staliuko eiga: 30 × 30 mm
Staliuko konstrukcija: Dviejų ašių mechaninis staliukas su besisukančia plokštele ir keičiamomis diafragmomis

Fokusavimo sistema: Koaksialinis grubaus fokusavimo mechanizmas su fiksatoriumi ir įtempimo reguliavimu, tikslaus fokusavimo tikslumas 0,002 mm
Apšvietimas: Halogeninė atspindėta šviesa
Šviesos šaltinis: 12 V, 50 W halogeninė lemputė
Ryškumo reguliavimas: Taip
Maitinimas: 220 V ±22 V, 50 Hz

Šviesos filtrai: Mėlynas, žalias, matinis, geltonas
Darbo temperatūra: +5 iki +35 °C

Papildomos savybės: DIC slankiklis, nuimamas poliarizatorius ir analizatorius
Naudotojo lygis: Patyrę naudotojai ir profesionalai
Surinkimo sudėtingumas: Sudėtingas
Paskirtis: Metalurginė analizė
Apšvietimo padėtis: Apatinė, atspindėta šviesa
Stebėjimo metodai: Šviesaus lauko, poliarizacijos, diferencialinio interferencinio kontrasto
Komplekte: Dulkių uždangalas
