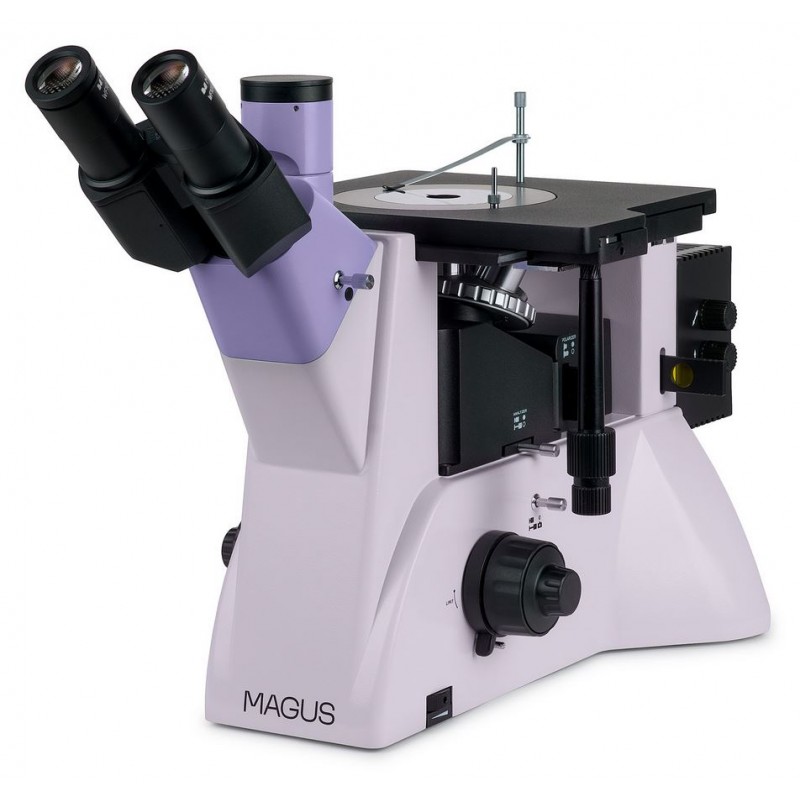

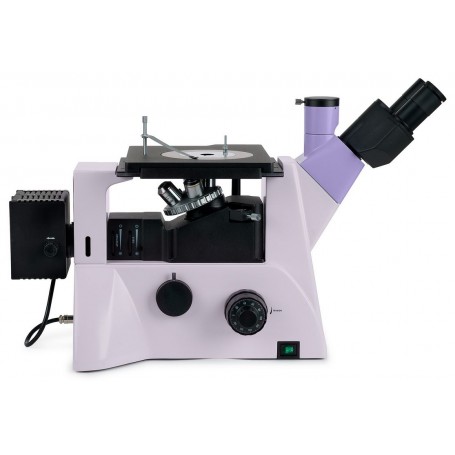

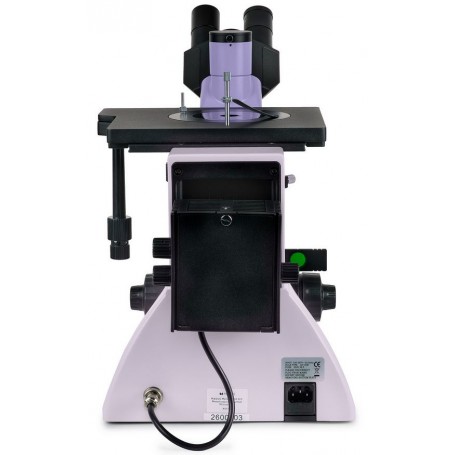

Mikroskop Inverted Metalurgi Magus Metal V700 DIC (83714)

Mikroskop ini dirancang untuk memeriksa struktur mikro logam, paduan, material semikonduktor, dan spesimen opak lainnya. Konstruksi terbalik memungkinkan ukuran sampel tidak terbatas, hanya berat yang dibatasi maksimal 2 kg. Sebelum pengamatan, spesimen harus dipersiapkan dengan benar lalu diletakkan di atas meja dengan permukaan menghadap ke bawah.

Mikroskop ini mendukung tiga teknik kontras cahaya pantul: brightfield, polarisasi sederhana, dan differential interference contrast (DIC). Brightfield memberikan representasi nyata dan diperbesar dari spesimen. Polarisasi sederhana mengurangi silau dari permukaan logam dan menonjolkan polimer serta inklusi asing lainnya. Differential interference contrast mengubah perbedaan ketinggian menjadi variasi kontras, memperlihatkan topografi permukaan dan memberikan tampilan relief tiga dimensi pada spesimen.

Tabung trinokular dan port kamera samping tambahan memungkinkan monitor dan kamera digital dihubungkan secara bersamaan. Mikroskop ini cocok digunakan di industri metalurgi, teknik, dirgantara, nuklir, dan energi, serta di laboratorium penelitian dan universitas teknik.

Kepala mikroskop

Sistem optik dikoreksi infinity. Selama perakitan, tabung okuler dapat diputar 180 derajat dan jarak mata dapat disesuaikan sesuai tinggi pengguna. Kepala trinokular memungkinkan monitor dipasang pada tabung vertikal, sementara kamera digital dipasang di port samping pada badan mikroskop. Opsi pembagian cahaya meliputi 50/50 atau 100/0 pada kepala trinokular dan 100/0 atau 0/100 pada badan mikroskop.

Revolver nosepiece

Revolver nosepiece lima posisi dipasang pada dudukan di bawah meja. Terdapat slot khusus untuk slider DIC, yang digunakan saat melakukan mikroskopi differential interference contrast dengan obyektif 5x, 10x, dan 20x.

Obyektif

Mikroskop ini dilengkapi dengan obyektif plan akromatik jarak kerja panjang yang dirancang untuk teknik brightfield, polarisasi sederhana, dan DIC. Untuk mikroskopi darkfield, MAGUS Metal V700 BD dapat digunakan sebagai alternatif.

Mekanisme pemfokusan

Kenop fokus kasar dan halus koaksial terletak di kedua sisi dasar mikroskop, memungkinkan pengguna meletakkan tangan di permukaan kerja dan menjaga postur santai. Pemfokusan berjalan mulus dan presisi. Pengunci fokus kasar di sisi kanan memungkinkan reposisi cepat setelah mengganti sampel, sedangkan cincin pengatur ketegangan di sisi kiri memungkinkan kontrol halus terhadap resistensi pemfokusan.

Meja mekanik

Pergerakan spesimen dilakukan dengan menggerakkan meja sepanjang dua sumbu tegak lurus. Di tengah meja terdapat pelat bundar berputar dengan aperture yang dapat diganti berdiameter 10 mm, 20 mm, atau 30 mm. Penjepit spesimen menjaga sampel tetap pada posisinya selama pengamatan.

Sumber cahaya

Rumah lampu berisi bohlam halogen 50 W yang memberikan kecerahan cukup untuk pengamatan dengan obyektif 4x hingga 100x dalam mode brightfield, polarisasi, dan DIC. Sumber cahaya halogen menawarkan suhu warna yang nyaman untuk pekerjaan dalam waktu lama.

Penerangan cahaya pantul

Sistem penerangan mendukung iluminasi Köhler. Diafragma bidang dan aperture telah disetel di pabrik dan biasanya tidak memerlukan penyesuaian, meskipun tersedia sekrup penyetel jika diperlukan. Sumber cahaya sendiri terpusat pada tiga sumbu. Polarizer dan analyzer yang dapat dilepas memungkinkan mikroskopi polarisasi; polarizer dapat diputar 360 derajat, sedangkan analyzer tetap diam.

Slider prisma DIC digunakan untuk mikroskopi differential interference contrast dengan obyektif 5x, 10x, dan 20x. Satu set filter cahaya disertakan untuk menyesuaikan keseimbangan warna dan intensitas selama pengamatan dan fotomikrografi.

Aksesori dan ekspansi

Aksesori tambahan dapat meningkatkan kemampuan mikroskop. Okuler dan obyektif tambahan memperluas rentang perbesaran, kamera digital memungkinkan keluaran gambar ke monitor atau komputer, dan slide kalibrasi memungkinkan pengukuran fitur spesimen secara presisi.

Fitur utama

• Dirancang untuk mempelajari spesimen opak tiga dimensi dengan berat hingga 2 kg

• Kepala trinokular dengan jarak mata yang dapat disesuaikan

• Port vertikal dan samping terpisah untuk penggunaan kamera dan monitor secara bersamaan, dengan opsi pembagian cahaya yang fleksibel

• Penerangan cahaya pantul halogen 50 W yang kuat dengan rendering warna alami

• Iluminasi Köhler, komponen polarisasi bawaan, dan slot slider DIC

• Meja mekanik besar dengan pelat berputar dan aperture yang dapat diganti

• Pilihan okuler, obyektif, dan aksesori yang kompatibel sangat beragam

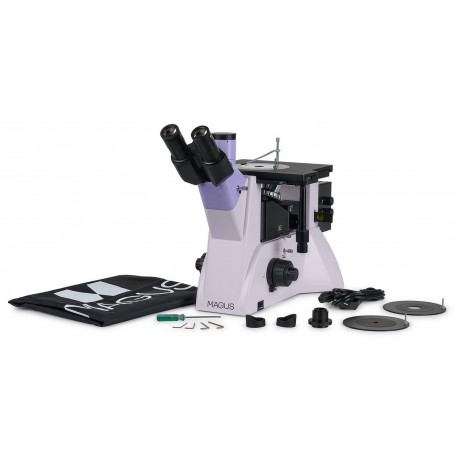

Paket pembelian

• Dudukan dengan input daya terintegrasi, sistem pemfokusan, meja, dan revolver nosepiece

• Rumah lampu

• Kepala trinokular

• Obyektif plan akromatik infinity:

  • LMPlan 5x/0.12 DIC, jarak kerja 15,73 mm

  • LMPlan 10x/0.25 DIC, jarak kerja 20,2 mm

  • LMPlan 20x/0.40 DIC, jarak kerja 4,5 mm

  • PL L50x/0.70, jarak kerja 3,68 mm

• Okuler 10x/22 mm dengan jarak mata panjang, dua buah

• Adaptor C-mount 1x

• Slider DIC untuk obyektif 5x, 10x, dan 20x

• Kunci L

• Kabel daya AC

• Penutup debu

• Panduan pengguna dan kartu garansi

Tersedia atas permintaan

• Okuler 10x/22 mm dengan skala

• Okuler: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Obyektif plan akromatik infinity tambahan: 40x, 60x, 80x, dan 100x kering

• Kamera digital

• Slide kalibrasi

Spesifikasi

ID Produk: 83714
Merek: MAGUS
Garansi: 5 tahun
EAN: 5905555021300
Dimensi paket: 35 × 68 × 49 cm
Berat pengiriman: 15,96 kg

Tipe: Mikroskop metalurgi, optik
Kepala mikroskop: Trinokular, tipe Siedentopf, dapat diputar 180 derajat
Kemiringan kepala: 45 derajat
Rentang perbesaran: 50x hingga 500x, dapat diperluas hingga 2500x dengan komponen opsional
Diameter tabung okuler: 30 mm
Okuler: 10x/22 mm dengan jarak mata 10 mm

Obyektif: Plan akromatik infinity dan obyektif DIC, jarak parfokal 45 mm
Revolver nosepiece: Lima posisi dengan slot DIC

Jarak interpupiler: 48 hingga 75 mm
Ukuran meja: 242 × 200 mm
Pergerakan meja: 30 × 30 mm
Desain meja: Meja mekanik dua sumbu dengan pelat berputar dan aperture yang dapat diganti

Sistem pemfokusan: Fokus kasar koaksial dengan pengunci dan pengatur ketegangan, presisi fokus halus 0,002 mm
Penerangan: Cahaya pantul halogen
Sumber cahaya: Bohlam halogen 12 V, 50 W
Kontrol kecerahan: Ya
Catu daya: 220 V ±22 V, 50 Hz

Filter cahaya: Biru, hijau, matte, kuning
Suhu operasi: +5 hingga +35 °C

Fitur tambahan: Slider DIC, polarizer dan analyzer yang dapat dilepas
Tingkat pengguna: Pengguna berpengalaman dan profesional
Tingkat kesulitan perakitan: Rumit
Aplikasi: Analisis metalurgi
Posisi penerangan: Bawah, cahaya pantul
Metode pengamatan: Brightfield, polarisasi, differential interference contrast
Aksesori yang disertakan: Penutup debu
