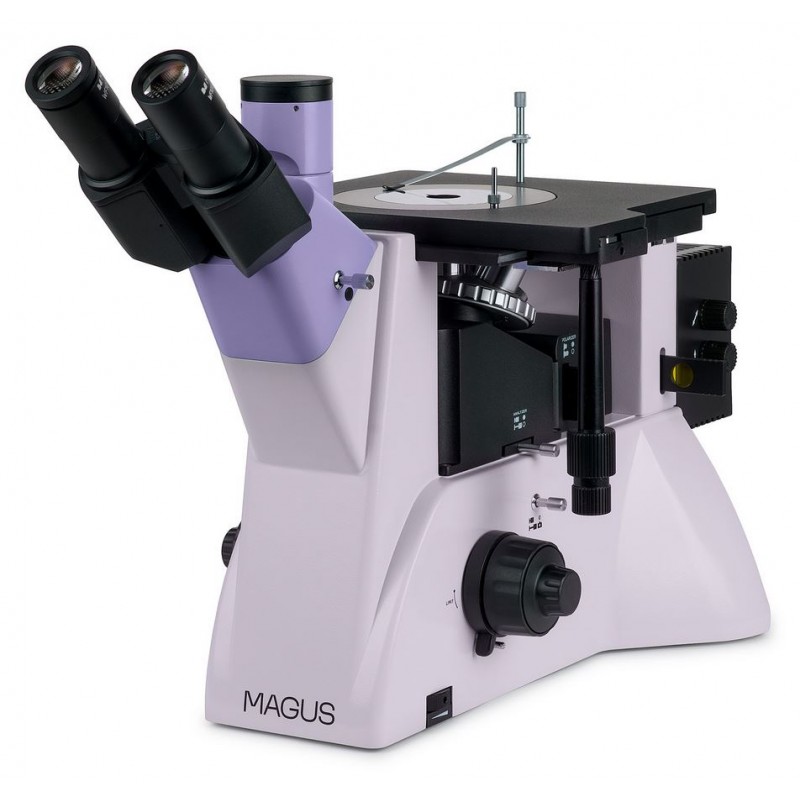

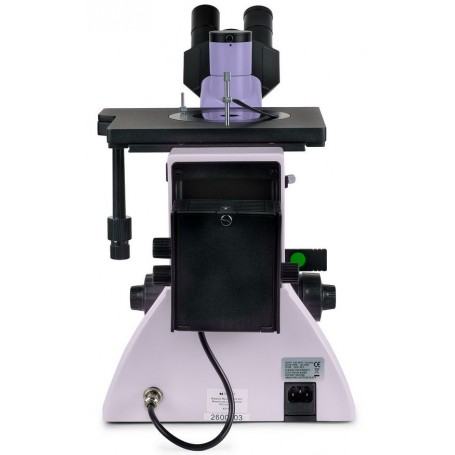

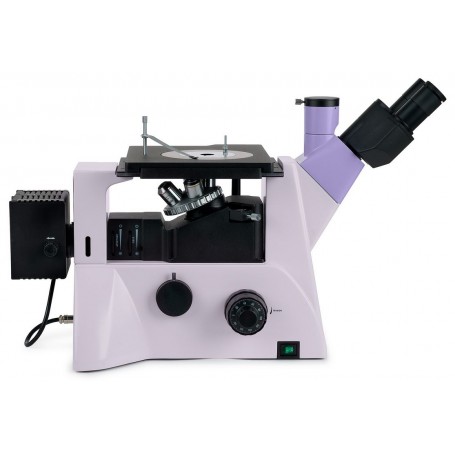

Magus Metal V700 DIC Metalurjik Ters Mikroskop (83714)

Bu mikroskop, metallerin, alaşımların, yarı iletken malzemelerin ve diğer opak numunelerin mikro yapısını incelemek için tasarlanmıştır. Ters yapısı sayesinde numune boyutunda bir sınır yoktur, yalnızca ağırlık maksimum 2 kg ile sınırlıdır. Gözlemden önce numune uygun şekilde hazırlanmalı ve yüzeyi aşağı bakacak şekilde sahneye yerleştirilmelidir.

Mikroskop, üç yansıtmalı ışık kontrast tekniğini destekler: parlak alan, basit polarizasyon ve diferansiyel girişim kontrastı (DIC). Parlak alan, numunenin gerçek, büyütülmüş bir temsilini sunar. Basit polarizasyon, metal yüzeylerden gelen parlamayı azaltır ve polimerler ile diğer yabancı kapanımları vurgular. Diferansiyel girişim kontrastı, yükseklik farklarını kontrast değişimlerine dönüştürerek yüzey topografyasını ortaya çıkarır ve numuneye üç boyutlu bir rölyef görünümü kazandırır.

Bir trinoküler tüp ve ek bir yan kamera portu, monitör ve dijital kameranın aynı anda bağlanmasına olanak tanır. Mikroskop, metalurji, mühendislik, havacılık, nükleer ve enerji endüstrilerinde, ayrıca araştırma laboratuvarları ve teknik üniversitelerde kullanıma uygundur.

Mikroskop başlığı

Optik sistem sonsuz düzeltmelidir. Montaj sırasında, oküler tüpler 180 derece döndürülebilir ve göz mesafesi kullanıcının boyuna göre ayarlanabilir. Trinoküler başlık, monitörün dikey tüpe monte edilmesine olanak tanırken, dijital kamera mikroskop gövdesindeki yan porta takılır. Işık bölme seçenekleri, trinoküler başlıkta 50/50 veya 100/0 ve gövdede 100/0 veya 0/100’dür.

Döner objektif tablası

Beş konumlu döner objektif tablası, sahnenin altında standa monte edilmiştir. 5x, 10x ve 20x objektiflerle diferansiyel girişim kontrast mikroskopisi yapılırken kullanılan özel bir DIC kaydırıcı yuvası içerir.

Objektifler

Mikroskop, parlak alan, basit polarizasyon ve DIC teknikleri için tasarlanmış uzun çalışma mesafeli plan akromatik objektiflerle donatılmıştır. Karanlık alan mikroskopisi için alternatif olarak MAGUS Metal V700 BD kullanılabilir.

Odaklama mekanizması

Eş eksenli kaba ve ince odaklama düğmeleri, mikroskobun tabanının her iki yanında konumlandırılmıştır; bu sayede kullanıcı ellerini çalışma yüzeyine dayayarak rahat bir pozisyonda çalışabilir. Odaklama pürüzsüz ve hassastır. Sağ taraftaki kaba odak kilidi, numune değişiminden sonra hızlı yeniden konumlandırma sağlar; sol taraftaki gerilim ayar halkası ise odaklama direncinin hassas kontrolünü mümkün kılar.

Mekanik sahne

Numune hareketi, sahnenin iki dik eksende hareket ettirilmesiyle sağlanır. Sahnenin ortasında, 10 mm, 20 mm veya 30 mm çapında değiştirilebilir açıklıklara sahip döner bir dairesel plaka bulunur. Numune tutucu, gözlem sırasında numuneyi sabitler.

Işık kaynağı

Lamba yuvasında, 4x’ten 100x’e kadar objektiflerle parlak alan, polarizasyon ve DIC modlarında gözlem için yeterli parlaklık sağlayan 50 W’lık bir halojen ampul bulunur. Halojen ışık kaynağı, uzun süreli çalışma için uygun, konforlu bir renk sıcaklığı sunar.

Yansıtmalı ışık aydınlatması

Aydınlatma sistemi, Köhler aydınlatmasını destekler. Hem alan hem de açıklık diyaframları fabrika çıkışlı olarak ortalanmıştır ve genellikle ayar gerektirmez; gerekirse ortalama vidaları mevcuttur. Işık kaynağı, üç eksende ortalanmıştır. Çıkarılabilir bir polarizör ve analizör, polarizasyon mikroskopisine olanak tanır; polarizör 360 derece dönebilirken analizör sabit kalır.

Diferansiyel girişim kontrast mikroskopisi için 5x, 10x ve 20x objektiflerle kullanılan bir DIC prizma kaydırıcısı bulunur. Gözlem ve fotomikrografi sırasında renk dengesi ve yoğunluğu ayarlamak için bir dizi ışık filtresi dahildir.

Aksesuarlar ve genişletilebilirlik

Ek aksesuarlar, mikroskobun yeteneklerini daha da artırabilir. Ekstra okülerler ve objektifler büyütme aralığını genişletir, dijital kameralar görüntülerin monitöre veya bilgisayara aktarılmasını sağlar ve kalibrasyon lamları numune özelliklerinin hassas ölçümünü mümkün kılar.

Temel özellikler

• 2 kg’a kadar ağırlığa sahip opak, üç boyutlu numunelerin incelenmesi için tasarlanmıştır

• Ayarlanabilir göz mesafesine sahip trinoküler başlık

• Kamera ve monitörün aynı anda kullanılabilmesi için ayrı dikey ve yan portlar, esnek ışık bölme seçenekleri

• Doğal renk sunumuna sahip güçlü 50 W halojen yansıtmalı ışık aydınlatması

• Köhler aydınlatması, dahili polarizasyon bileşenleri ve DIC kaydırıcı yuvası

• Döner plakalı ve değiştirilebilir açıklıklara sahip geniş mekanik sahne

• Geniş uyumlu oküler, objektif ve aksesuar seçeneği

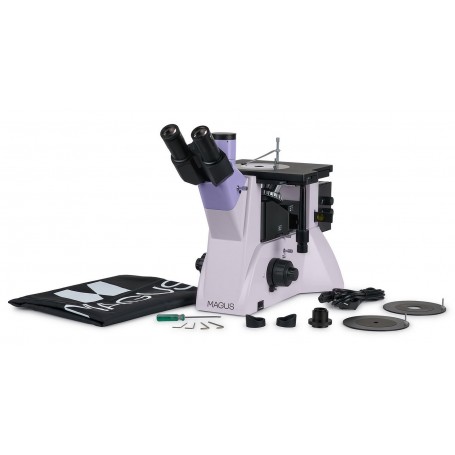

Paket içeriği

• Entegre güç girişi, odaklama sistemi, sahne ve döner objektif tablasına sahip stand

• Lamba yuvası

• Trinoküler başlık

• Sonsuz plan akromatik objektifler:

  • LMPlan 5x/0.12 DIC, çalışma mesafesi 15.73 mm

  • LMPlan 10x/0.25 DIC, çalışma mesafesi 20.2 mm

  • LMPlan 20x/0.40 DIC, çalışma mesafesi 4.5 mm

  • PL L50x/0.70, çalışma mesafesi 3.68 mm

• Uzun göz mesafesine sahip 10x/22 mm okülerler, iki adet

• 1x C-mount adaptör

• 5x, 10x ve 20x objektifler için DIC kaydırıcı

• Altıgen anahtar

• AC güç kablosu

• Toz koruyucu kılıf

• Kullanım kılavuzu ve garanti kartı

Talep üzerine temin edilebilenler

• Ölçekli 10x/22 mm oküler

• Okülerler: 12.5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Ek sonsuz plan akromatik objektifler: 40x, 60x, 80x ve 100x kuru

• Dijital kamera

• Kalibrasyon lamı

Teknik Özellikler

Ürün Kodu: 83714
Marka: MAGUS
Garanti: 5 yıl
EAN: 5905555021300
Paket boyutları: 35 × 68 × 49 cm
Kargo ağırlığı: 15.96 kg

Tip: Metalurjik, optik mikroskop
Mikroskop başlığı: Trinoküler, Siedentopf tipi, 180 derece döndürülebilir
Başlık eğimi: 45 derece
Büyütme aralığı: 50x ila 500x, isteğe bağlı bileşenlerle 2500x’e kadar genişletilebilir
Oküler tüp çapı: 30 mm
Okülerler: 10x/22 mm, 10 mm göz mesafesi ile

Objektifler: Sonsuz plan akromatik ve DIC objektifler, parfokal mesafe 45 mm
Döner objektif tablası: DIC yuvalı beş konumlu

Interpupiller mesafe: 48 ila 75 mm
Sahne boyutu: 242 × 200 mm
Sahne hareketi: 30 × 30 mm
Sahne tasarımı: Döner plakalı ve değiştirilebilir açıklıklı iki eksenli mekanik sahne

Odaklama sistemi: Kilitli ve gerilim ayarlı eş eksenli kaba odaklama, ince odak hassasiyeti 0.002 mm
Aydınlatma: Halojen yansıtmalı ışık
Işık kaynağı: 12 V, 50 W halojen ampul
Parlaklık kontrolü: Var
Güç kaynağı: 220 V ±22 V, 50 Hz

Işık filtreleri: Mavi, yeşil, mat, sarı
Çalışma sıcaklığı: +5 ila +35 °C

Ek özellikler: DIC kaydırıcı, çıkarılabilir polarizör ve analizör
Kullanıcı seviyesi: Deneyimli kullanıcılar ve profesyoneller
Montaj zorluğu: Karmaşık
Uygulama: Metalurjik analiz
Aydınlatma konumu: Alt, yansıtmalı ışık
Gözlem yöntemleri: Parlak alan, polarizasyon, diferansiyel girişim kontrastı
Dahil edilen aksesuar: Toz koruyucu kılıf
