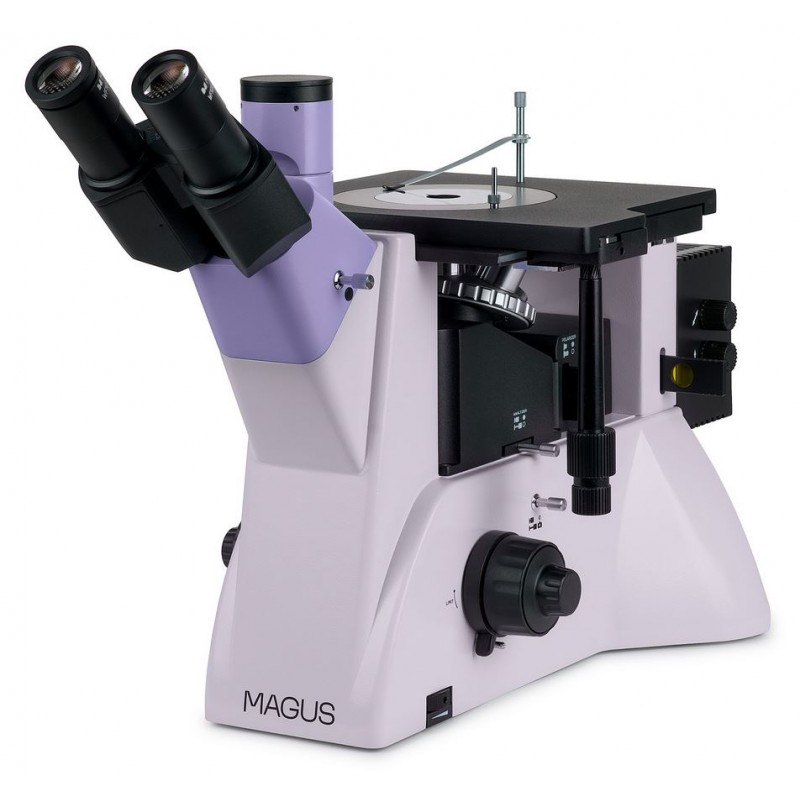

Magus Metal V700 DIC Metallurgische Omkeermikroscoop (83714)

Deze microscoop is ontworpen voor het onderzoeken van de microstructuur van metalen, legeringen, halfgeleidermaterialen en andere ondoorzichtige monsters. Door de omgekeerde constructie zijn er geen beperkingen aan de grootte van het monster, alleen het gewicht is beperkt tot maximaal 2 kg. Voor observatie moet het monster goed worden voorbereid en vervolgens met het oppervlak naar beneden op het objectief geplaatst worden.

De microscoop ondersteunt drie reflectielicht-contrasttechnieken: helder veld, eenvoudige polarisatie en differentiële interferentiecontrast (DIC). Helder veld geeft een waarheidsgetrouwe, vergrote weergave van het monster. Eenvoudige polarisatie vermindert schittering van metalen oppervlakken en accentueert polymeren en andere vreemde insluitsels. Differentieel interferentiecontrast zet hoogteverschillen om in contrastvariaties, waardoor het oppervlak reliëf krijgt en het monster een driedimensionaal uiterlijk krijgt.

Een trinoculaire buis en een extra zijcamera-poort maken het mogelijk om een monitor en digitale camera gelijktijdig aan te sluiten. De microscoop is geschikt voor gebruik in de metallurgie, techniek, lucht- en ruimtevaart, nucleaire en energie-industrie, evenals in onderzoeks­laboratoria en technische universiteiten.

Microscoopkop

Het optisch systeem is oneindig gecorrigeerd. Tijdens de montage kunnen de oculairbuizen 180 graden worden gedraaid en kan de oogafstand worden aangepast aan de lengte van de gebruiker. De trinoculaire kop maakt het mogelijk een monitor op de verticale buis te monteren, terwijl een digitale camera in de zijpoort van het microscooplichaam wordt geïnstalleerd. Lichtverdelingsopties zijn 50/50 of 100/0 op de trinoculaire kop en 100/0 of 0/100 op het lichaam.

Draaibare revolver

Een vijfvoudige draaibare revolver is onder het objectief op de standaard gemonteerd. Deze bevat een speciale sleuf voor een DIC-schuif, die wordt gebruikt bij differentiële interferentiecontrastmicroscopie met 5x, 10x en 20x objectieven.

Objectieven

De microscoop is uitgerust met plan-achromatische objectieven met lange werkafstand, ontworpen voor helder veld, eenvoudige polarisatie en DIC-technieken. Voor donkerveldmicroscopie kan de MAGUS Metal V700 BD als alternatief worden gebruikt.

Scherpstelmechanisme

Coaxiale grove en fijne scherpstelknoppen bevinden zich aan beide zijden aan de basis van de microscoop, zodat de gebruiker de handen op het werkoppervlak kan laten rusten en een ontspannen houding kan behouden. Het scherpstellen verloopt soepel en nauwkeurig. Een grove scherpstellock aan de rechterzijde maakt snelle herpositionering mogelijk na het wisselen van monsters, terwijl een spanningsregelring aan de linkerzijde fijne controle over de scherpstelweerstand biedt.

Mechanisch objectief

Het monster wordt verplaatst door het objectief langs twee loodrechte assen te bewegen. In het midden van het objectief bevindt zich een roterende ronde plaat met verwisselbare openingen van 10 mm, 20 mm of 30 mm diameter. Een monsterhouder houdt het monster tijdens de observatie op zijn plaats.

Lichtbron

De lampbehuizing bevat een 50 W halogeenlamp die voldoende helderheid biedt voor observatie met objectieven van 4x tot 100x in helder veld, polarisatie en DIC-modi. De halogeenlichtbron biedt een comfortabele kleurtemperatuur, geschikt voor langdurig werken.

Reflectielichtverlichting

Het verlichtingssysteem ondersteunt Köhler-verlichting. Zowel het veld- als het apertuardiafragma zijn in de fabriek gecentreerd en vereisen normaal gesproken geen aanpassing, hoewel centreerschroeven beschikbaar zijn indien nodig. De lichtbron zelf is gecentreerd langs drie assen. Een verwijderbare polarisator en analysator maken polarisatiemicroscopie mogelijk; de polarisator draait 360 graden, terwijl de analysator vast blijft staan.

Een DIC-prisma-schuif wordt gebruikt voor differentiële interferentiecontrastmicroscopie met 5x, 10x en 20x objectieven. Een set lichtfilters is inbegrepen om de kleur­balans en intensiteit aan te passen tijdens observatie en fotomicrografie.

Accessoires en uitbreidbaarheid

Aanvullende accessoires kunnen de mogelijkheden van de microscoop verder vergroten. Extra oculairs en objectieven vergroten het vergrotingsbereik, digitale camera’s maken beelduitvoer naar een monitor of computer mogelijk, en kalibratieplaatjes zorgen voor nauwkeurige metingen van monsterkenmerken.

Belangrijkste kenmerken

• Ontworpen voor het bestuderen van ondoorzichtige, driedimensionale monsters tot 2 kg

• Trinoculaire kop met verstelbare oogafstand

• Afzonderlijke verticale en zijpoorten voor gelijktijdig gebruik van camera en monitor, met flexibele lichtverdelingsopties

• Krachtige 50 W halogeen reflectielichtverlichting met natuurlijke kleurweergave

• Köhler-verlichting, ingebouwde polarisatiecomponenten en DIC-schuifsleuf

• Groot mechanisch objectief met roterende plaat en verwisselbare openingen

• Ruime keuze aan compatibele oculairs, objectieven en accessoires

Pakketinhoud

• Standaard met geïntegreerde stroomaansluiting, scherpstelsysteem, objectief en draaibare revolver

• Lampbehuizing

• Trinoculaire kop

• Infinity plan-achromatische objectieven:

  • LMPlan 5x/0.12 DIC, werkafstand 15,73 mm

  • LMPlan 10x/0.25 DIC, werkafstand 20,2 mm

  • LMPlan 20x/0.40 DIC, werkafstand 4,5 mm

  • PL L50x/0.70, werkafstand 3,68 mm

• Oculairs 10x/22 mm met lange oogafstand, twee stuks

• 1x C-mount adapter

• DIC-schuif voor 5x, 10x en 20x objectieven

• Inbussleutel

• AC-stroomkabel

• Stofhoes

• Gebruikershandleiding en garantiebewijs

Op aanvraag leverbaar

• 10x/22 mm oculair met schaalverdeling

• Oculairs: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Aanvullende infinity plan-achromatische objectieven: 40x, 60x, 80x en 100x droog

• Digitale camera

• Kalibratieplaatje

Specificaties

Product-ID: 83714
Merk: MAGUS
Garantie: 5 jaar
EAN: 5905555021300
Pakketafmetingen: 35 × 68 × 49 cm
Verzendgewicht: 15,96 kg

Type: Metallurgische, optische microscoop
Microscoopkop: Trinoculair, Siedentopf-type, 180 graden draaibaar
Kophelling: 45 graden
Vergrotingsbereik: 50x tot 500x, uitbreidbaar tot 2500x met optionele componenten
Oculairbuisdiameter: 30 mm
Oculairs: 10x/22 mm met 10 mm oogafstand

Objectieven: Infinity plan-achromatische en DIC-objectieven, parfocale afstand 45 mm
Draaibare revolver: Vijfvoudig met DIC-sleuf

Interpupillaire afstand: 48 tot 75 mm
Objectiefgrootte: 242 × 200 mm
Objectiefbereik: 30 × 30 mm
Objectiefontwerp: Twee-assig mechanisch objectief met roterende plaat en verwisselbare openingen

Scherpstelsysteem: Coaxiale grove scherpstelling met vergrendeling en spanningsregeling, fijne scherpstelprecisie 0,002 mm
Verlichting: Halogeen reflectielicht
Lichtbron: 12 V, 50 W halogeenlamp
Helderheidsregeling: Ja
Voeding: 220 V ±22 V, 50 Hz

Lichtfilters: Blauw, groen, mat, geel
Bedrijfstemperatuur: +5 tot +35 °C

Aanvullende kenmerken: DIC-schuif, verwijderbare polarisator en analysator
Gebruikersniveau: Ervaren gebruikers en professionals
Moeilijkheidsgraad montage: Gecompliceerd
Toepassing: Metallurgische analyse
Verlichtingspositie: Onder, reflectielicht
Observatiemethoden: Helder veld, polarisatie, differentieel interferentiecontrast
Meegeleverd accessoire: Stofhoes
