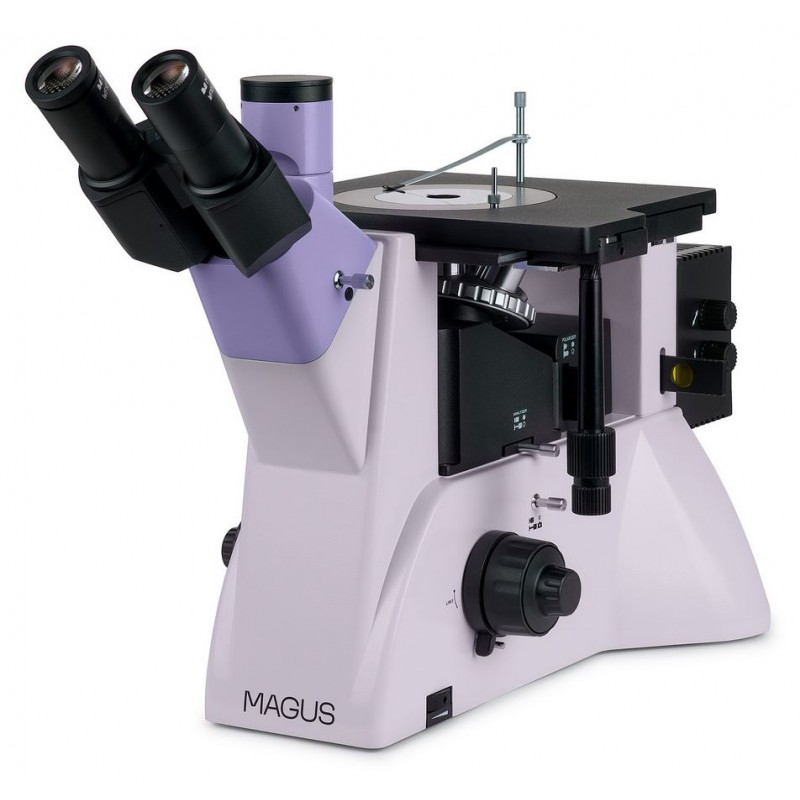

Magus Metal V700 DIC Metallurgisk Invertert Mikroskop (83714)

Dette mikroskopet er designet for å undersøke mikrostrukturen til metaller, legeringer, halvledermaterialer og andre ugjennomsiktige prøver. Den inverterte konstruksjonen setter ingen begrensninger på prøvens størrelse, kun vekten er begrenset til maksimalt 2 kg. Før observasjon må prøven være riktig forberedt og deretter plasseres på objektbordet med overflaten vendt nedover.

Mikroskopet støtter tre refleksjonslyskontrastteknikker: lysfelt, enkel polarisasjon og differensiell interferenskontrast (DIC). Lysfelt gir en sann, forstørret fremstilling av prøven. Enkel polarisasjon reduserer gjenskinn fra metalloverflater og fremhever polymerer og andre fremmede inneslutninger. Differensiell interferenskontrast omdanner høydeforskjeller til kontrastvariasjoner, som avslører overflatetopografi og gir prøven et tredimensjonalt relieffutseende.

Et trinokulært rør og en ekstra sideport for kamera gjør det mulig å koble til både monitor og digitalkamera samtidig. Mikroskopet egner seg for bruk innen metallurgi, ingeniørfag, romfart, kjernekraft og energiindustri, samt i forskningslaboratorier og tekniske universiteter.

Mikroskophode

Det optiske systemet er uendelig-korrigert. Under montering kan okulartubene roteres 180 grader og øyeavstanden justeres etter brukerens høyde. Det trinokulære hodet gjør det mulig å montere en monitor i det vertikale røret, mens et digitalkamera installeres i sideporten på mikroskopkroppen. Lysfordelingsalternativer inkluderer 50/50 eller 100/0 på det trinokulære hodet og 100/0 eller 0/100 på kroppen.

Revolverende objektivrevolver

En femposisjons objektivrevolver er montert på stativet under objektbordet. Den har en dedikert spor for DIC-skyver, som brukes ved differensiell interferenskontrastmikroskopi med 5x, 10x og 20x objektiver.

Objektiver

Mikroskopet er utstyrt med plan akromatiske objektiver med lang arbeidsavstand, designet for lysfelt, enkel polarisasjon og DIC-teknikker. For mørkefeltmikroskopi kan MAGUS Metal V700 BD brukes som et alternativ.

Fokuseringsmekanisme

Koaksiale grov- og finfokuseringsknapper er plassert på begge sider ved basen av mikroskopet, slik at brukeren kan hvile hendene på arbeidsflaten og opprettholde en avslappet holdning. Fokuseringen er jevn og presis. En grovfokuslås på høyre side muliggjør rask reposisjonering etter prøveskifte, mens en spenningsjusteringsring på venstre side gir fin kontroll over fokuseringsmotstanden.

Mekanisk objektbord

Prøven beveges ved å flytte objektbordet langs to vinkelrette akser. I midten av objektbordet er det en roterende, sirkulær plate med utskiftbare åpninger på 10 mm, 20 mm eller 30 mm i diameter. En prøveholder sikrer prøven under observasjon.

Lyskilde

Lampesokkelen inneholder en 50 W halogenpære som gir tilstrekkelig lysstyrke for observasjon med objektiver fra 4x til 100x i lysfelt, polarisasjon og DIC-modus. Halogenlyskilden gir en behagelig fargetemperatur som egner seg for langvarig arbeid.

Reflektert lysbelysning

Belysningssystemet støtter Köhler-belysning. Både felt- og aperturblender er fabrikkjustert og krever vanligvis ingen justering, men sentrerskruer er tilgjengelige ved behov. Lyskilden er sentrert langs tre akser. En avtakbar polarisator og analysator muliggjør polarisasjonsmikroskopi; polarisatoren kan roteres 360 grader, mens analysatoren er fast.

En DIC-prismeskyver brukes for differensiell interferenskontrastmikroskopi med 5x, 10x og 20x objektiver. Et sett med lysfiltre følger med for å justere fargebalanse og intensitet under observasjon og fotomikrografi.

Tilbehør og utvidelsesmuligheter

Ekstra tilbehør kan ytterligere forbedre mikroskopets funksjonalitet. Ekstra okularer og objektiver utvider forstørrelsesområdet, digitalkameraer gir bildeutgang til monitor eller datamaskin, og kalibreringsglass muliggjør presis måling av prøveegenskaper.

Viktige egenskaper

• Designet for å studere ugjennomsiktige, tredimensjonale prøver med vekt opptil 2 kg

• Trinokulært hode med justerbar øyeavstand

• Separate vertikale og sideporter for samtidig bruk av kamera og monitor, med fleksible lysfordelingsalternativer

• Kraftig 50 W halogen reflektert-lysbelysning med naturlig fargegjengivelse

• Köhler-belysning, innebygde polarisasjonskomponenter og DIC-skyverspor

• Stort mekanisk objektbord med roterende plate og utskiftbare åpninger

• Bredt utvalg av kompatible okularer, objektiver og tilbehør

Pakkens innhold

• Stativ med integrert strømtilkobling, fokuseringssystem, objektbord og objektivrevolver

• Lampesokkel

• Trinokulært hode

• Uendelig plan akromatiske objektiver:

  • LMPlan 5x/0.12 DIC, arbeidsavstand 15,73 mm

  • LMPlan 10x/0.25 DIC, arbeidsavstand 20,2 mm

  • LMPlan 20x/0.40 DIC, arbeidsavstand 4,5 mm

  • PL L50x/0.70, arbeidsavstand 3,68 mm

• Okularer 10x/22 mm med lang øyeavstand, to stk

• 1x C-mount adapter

• DIC-skyver for 5x, 10x og 20x objektiver

• Unbrakonøkkel

• Strømkabel

• Støvdeksel

• Brukermanual og garantikort

Tilgjengelig på forespørsel

• 10x/22 mm okular med skala

• Okularer: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Ekstra uendelig plan akromatiske objektiver: 40x, 60x, 80x og 100x tørr

• Digitalkamera

• Kalibreringsglass

Spesifikasjoner

Produkt-ID: 83714
Merke: MAGUS
Garanti: 5 år
EAN: 5905555021300
Pakkedimensjoner: 35 × 68 × 49 cm
Fraktvekt: 15,96 kg

Type: Metallurgisk, optisk mikroskop
Mikroskophode: Trinokulært, Siedentopf-type, roterbart 180 grader
Hodevinkel: 45 grader
Forstørrelsesområde: 50x til 500x, utvidbart opp til 2500x med tilleggsutstyr
Okulartubediameter: 30 mm
Okularer: 10x/22 mm med 10 mm øyeavstand

Objektiver: Uendelig plan akromatiske og DIC-objektiver, parfokal avstand 45 mm
Objektivrevolver: Femposisjons med DIC-spor

Interpupillær avstand: 48 til 75 mm
Objektbordstørrelse: 242 × 200 mm
Objektbordbevegelse: 30 × 30 mm
Objektborddesign: To-aksers mekanisk objektbord med roterende plate og utskiftbare åpninger

Fokuseringssystem: Koaksial grovfokus med lås og spenningsjustering, finfokus presisjon 0,002 mm
Belysning: Halogen reflektert lys
Lyskilde: 12 V, 50 W halogenpære
Lysstyrkekontroll: Ja
Strømforsyning: 220 V ±22 V, 50 Hz

Lysfiltre: Blå, grønn, matt, gul
Driftstemperatur: +5 til +35 °C

Ekstra funksjoner: DIC-skyver, avtakbar polarisator og analysator
Brukernivå: Erfarne brukere og profesjonelle
Monteringsvanskelighetsgrad: Komplisert
Bruksområde: Metallurgisk analyse
Belysningsposisjon: Nedre, reflektert lys
Observasjonsmetoder: Lysfelt, polarisasjon, differensiell interferenskontrast
Inkludert tilbehør: Støvdeksel
