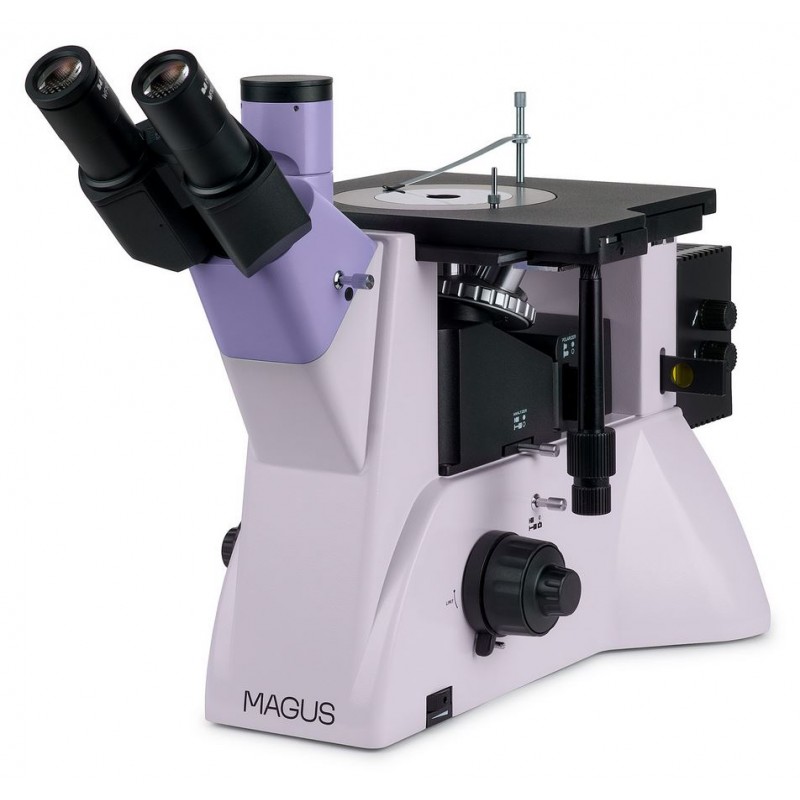

Magus Metal V700 DIC Metallurgisk Inverteret Mikroskop (83714)

Dette mikroskop er designet til undersøgelse af mikrostrukturen i metaller, legeringer, halvledermaterialer og andre uigennemsigtige prøver. Den inverterede konstruktion sætter ingen begrænsninger for prøvens størrelse, kun vægten er begrænset til maksimalt 2 kg. Før observation skal prøven forberedes korrekt og placeres på scenen med overfladen nedad.

Mikroskopet understøtter tre refleksionslys-kontrastteknikker: lysfelt, simpel polarisering og differentiel interferenskontrast (DIC). Lysfelt giver en sand, forstørret gengivelse af prøven. Simpel polarisering reducerer genskin fra metalliske overflader og fremhæver polymerer og andre fremmede indeslutninger. Differentiel interferenskontrast omdanner højdeforskelle til kontrastvariationer, hvilket afslører overfladetopografi og giver prøven et tredimensionelt reliefudseende.

Et trinokulært rør og en ekstra sideport til kamera gør det muligt at tilslutte både en skærm og et digitalkamera samtidigt. Mikroskopet er velegnet til brug i metallurgiske, ingeniørmæssige, luftfarts-, kerne- og energisektorer samt i forskningslaboratorier og tekniske universiteter.

Mikroskophoved

Det optiske system er uendelig-korrigeret. Under samling kan okulartubusserne drejes 180 grader, og øjeafstanden kan justeres efter brugerens højde. Det trinokulære hoved gør det muligt at montere en skærm i det lodrette rør, mens et digitalkamera installeres i sideporten på mikroskopkroppen. Lysfordelingsmuligheder inkluderer 50/50 eller 100/0 på det trinokulære hoved og 100/0 eller 0/100 på kroppen.

Revolver-næsetårn

Et fem-positions revolver-næsetårn er monteret på stativet under scenen. Det inkluderer en dedikeret slot til en DIC-slider, som bruges ved differentiel interferenskontrastmikroskopi med 5x, 10x og 20x objektiver.

Objektiver

Mikroskopet er udstyret med plan akromatiske objektiver med lang arbejdsafstand, designet til lysfelt, simpel polarisering og DIC-teknikker. Til mørkefeltsmikroskopi kan MAGUS Metal V700 BD anvendes som alternativ.

Fokuseringsmekanisme

Koaksiale grov- og finfokuseringsknapper er placeret på begge sider ved mikroskopets base, så brugeren kan hvile hænderne på arbejdsfladen og opretholde en afslappet arbejdsstilling. Fokuseringen er glat og præcis. En grovfokuslås på højre side muliggør hurtig repositionering efter prøveskift, mens en spændingsjusteringsring på venstre side giver fin kontrol over fokuseringsmodstanden.

Mekanisk scene

Prøven bevæges ved at flytte scenen langs to vinkelrette akser. I midten af scenen er en roterende cirkulær plade med udskiftelige åbninger på 10 mm, 20 mm eller 30 mm i diameter. En prøveholder fastholder prøven under observation.

Lyskilde

Lampesystemet indeholder en 50 W halogenpære, der giver tilstrækkelig lysstyrke til observation med objektiver fra 4x til 100x i lysfelt, polarisering og DIC-tilstande. Halogenlyskilden giver en behagelig farvetemperatur, der egner sig til længerevarende arbejde.

Reflekteret lysbelysning

Belysningssystemet understøtter Köhler-belysning. Både felt- og aperturblænder er fabrikscentrerede og kræver normalt ingen justering, men centreringsskruer er tilgængelige om nødvendigt. Lyskilden er centreret langs tre akser. En aftagelig polarisator og analysator muliggør polarisationsmikroskopi; polarisatoren kan drejes 360 grader, mens analysatoren forbliver fast.

En DIC-prismeslider bruges til differentiel interferenskontrastmikroskopi med 5x, 10x og 20x objektiver. Et sæt lysfiltre medfølger til justering af farvebalance og intensitet under observation og fotomikrografi.

Tilbehør og udvidelsesmuligheder

Yderligere tilbehør kan udvide mikroskopets kapaciteter. Ekstra okularer og objektiver udvider forstørrelsesområdet, digitalkameraer muliggør billedudgang til skærm eller computer, og kalibreringsglas muliggør præcis måling af prøveegenskaber.

Vigtige funktioner

• Designet til undersøgelse af uigennemsigtige, tredimensionelle prøver op til 2 kg

• Trinokulært hoved med justerbar øjeafstand

• Separate lodrette og sideporte til samtidig brug af kamera og skærm, med fleksible lysfordelingsmuligheder

• Kraftig 50 W halogen reflekteret-lys belysning med naturlig farvegengivelse

• Köhler-belysning, indbyggede polarisationskomponenter og DIC-sliderslot

• Stor mekanisk scene med roterende plade og udskiftelige åbninger

• Bredt udvalg af kompatible okularer, objektiver og tilbehør

Pakkens indhold

• Stativ med integreret strømforsyning, fokuseringssystem, scene og revolver-næsetårn

• Lampesystem

• Trinokulært hoved

• Infinity plan akromatiske objektiver:

  • LMPlan 5x/0.12 DIC, arbejdsafstand 15,73 mm

  • LMPlan 10x/0.25 DIC, arbejdsafstand 20,2 mm

  • LMPlan 20x/0.40 DIC, arbejdsafstand 4,5 mm

  • PL L50x/0.70, arbejdsafstand 3,68 mm

• Okularer 10x/22 mm med lang øjeafstand, to stk.

• 1x C-mount adapter

• DIC-slider til 5x, 10x og 20x objektiver

• Unbrakonøgle

• AC-strømkabel

• Støvhætte

• Brugermanual og garantikort

Kan leveres på forespørgsel

• 10x/22 mm okular med skala

• Okularer: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Yderligere infinity plan akromatiske objektiver: 40x, 60x, 80x og 100x tør

• Digitalkamera

• Kalibreringsglas

Specifikationer

Produkt ID: 83714
Mærke: MAGUS
Garanti: 5 år
EAN: 5905555021300
Pakkemål: 35 × 68 × 49 cm
Forsendelsesvægt: 15,96 kg

Type: Metallurgisk, optisk mikroskop
Mikroskophoved: Trinokulært, Siedentopf-type, kan drejes 180 grader
Hældning på hoved: 45 grader
Forstørrelsesområde: 50x til 500x, kan udvides op til 2500x med ekstraudstyr
Okulartubus diameter: 30 mm
Okularer: 10x/22 mm med 10 mm øjeafstand

Objektiver: Infinity plan akromatiske og DIC-objektiver, parfokal afstand 45 mm
Revolver-næsetårn: Fem-positioner med DIC-slot

Interpupilær afstand: 48 til 75 mm
Scene størrelse: 242 × 200 mm
Scenevandring: 30 × 30 mm
Scenekonstruktion: To-aksers mekanisk scene med roterende plade og udskiftelige åbninger

Fokuseringssystem: Koaksial grovfokus med lås og spændingsjustering, finfokuspræcision 0,002 mm
Belysning: Halogen reflekteret lys
Lyskilde: 12 V, 50 W halogenpære
Lysstyrkekontrol: Ja
Strømforsyning: 220 V ±22 V, 50 Hz

Lysfiltre: Blå, grøn, mat, gul
Driftstemperatur: +5 til +35 °C

Yderligere funktioner: DIC-slider, aftagelig polarisator og analysator
Brugerniveau: Erfarne brugere og professionelle
Samlingssværhedsgrad: Kompliceret
Anvendelse: Metallurgisk analyse
Belysningsposition: Nedre, reflekteret lys
Observationsmetoder: Lysfelt, polarisering, differentiel interferenskontrast
Medfølgende tilbehør: Støvhætte
