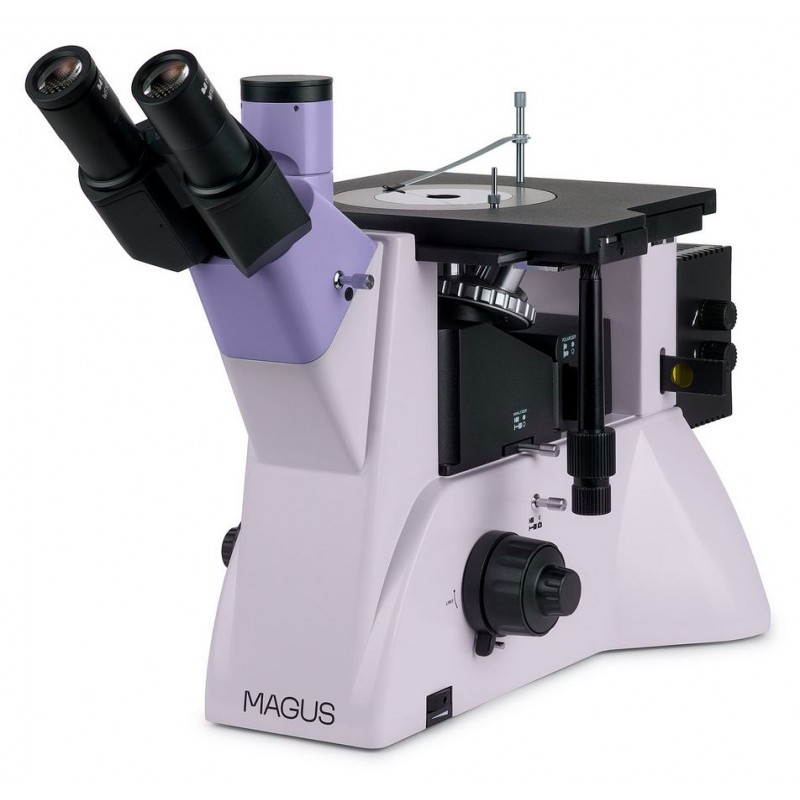

Magus Metal V700 DIC Metallurgiskt Inverterat Mikroskop (83714)

Detta mikroskop är utformat för att undersöka mikrostrukturen hos metaller, legeringar, halvledarmaterial och andra opaka prov. Dess inverterade konstruktion innebär att det inte finns någon begränsning för provets storlek, endast vikten är begränsad till maximalt 2 kg. Innan observation måste provet förberedas korrekt och placeras på objektbordet med ytan nedåt.

Mikroskopet stöder tre reflektionsljus-kontrasttekniker: ljusfält, enkel polarisering och differentiell interferenskontrast (DIC). Ljusfält ger en sann, förstorad återgivning av provet. Enkel polarisering minskar bländning från metalliska ytor och framhäver polymerer och andra främmande inneslutningar. Differentiell interferenskontrast omvandlar höjdskillnader till kontrastvariationer, vilket avslöjar yttopografi och ger provet ett tredimensionellt reliefutseende.

Ett trinokulärt tub och en extra sidokamera-port gör det möjligt att ansluta en monitor och en digitalkamera samtidigt. Mikroskopet är lämpligt för användning inom metallurgi, teknik, flyg- och rymdindustrin, kärnkrafts- och energisektorn samt i forskningslaboratorier och tekniska universitet.

Mikroskophuvud

Det optiska systemet är oändlighetskorrigerat. Vid montering kan okulartuberna roteras 180 grader och ögonavståndet justeras efter användarens längd. Det trinokulära huvudet gör det möjligt att montera en monitor i den vertikala tuben, medan en digitalkamera installeras i sidporten på mikroskopkroppen. Ljussplittringsalternativ inkluderar 50/50 eller 100/0 på det trinokulära huvudet och 100/0 eller 0/100 på kroppen.

Revolverhuvud

Ett revolverhuvud med fem positioner är monterat på stativet under objektbordet. Det har en särskild plats för en DIC-skjutare, som används vid differentiell interferenskontrastmikroskopi med 5x, 10x och 20x objektiv.

Objektiv

Mikroskopet är utrustat med planakromatiska objektiv med lång arbetsdistans, avsedda för ljusfält, enkel polarisering och DIC-tekniker. För mörkfältsmikroskopi kan MAGUS Metal V700 BD användas som alternativ.

Fokuseringsmekanism

Koaxiella grov- och finfokuseringsrattar är placerade på båda sidor vid mikroskopets bas, vilket gör att användaren kan vila händerna på arbetsytan och bibehålla en avslappnad hållning. Fokuseringen är mjuk och exakt. Ett grovfokuslås på högra sidan möjliggör snabb återpositionering efter provbyte, medan en spänningsjusteringsring på vänstra sidan ger fin kontroll över fokuseringsmotståndet.

Mekaniskt objektbord

Provets rörelse uppnås genom att objektbordet flyttas längs två vinkelräta axlar. I mitten av objektbordet finns en roterande cirkulär platta med utbytbara öppningar på 10 mm, 20 mm eller 30 mm i diameter. En provhållare håller provet på plats under observationen.

Ljuskälla

Lampan innehåller en 50 W halogenlampa som ger tillräcklig ljusstyrka för observation med objektiv från 4x till 100x i ljusfält, polarisering och DIC-lägen. Halogenljuskällan erbjuder en behaglig färgtemperatur som passar för längre arbetspass.

Reflekterad ljusillumination

Belysningssystemet stöder Köhler-belysning. Både fält- och aperturbländare är fabrikscentrerade och kräver normalt ingen justering, men centreringsskruvar finns om det behövs. Ljuskällan är centrerad längs tre axlar. En avtagbar polarisator och analysator möjliggör polarisationsmikroskopi; polarisatorn kan roteras 360 grader, medan analysatorn är fast.

En DIC-prismskjutare används för differentiell interferenskontrastmikroskopi med 5x, 10x och 20x objektiv. Ett set med ljusfilter ingår för att justera färgbalans och intensitet vid observation och fotomikrografi.

Tillbehör och utbyggnad

Ytterligare tillbehör kan ytterligare förbättra mikroskopets kapacitet. Extra okular och objektiv utökar förstoringsområdet, digitalkameror möjliggör bildutgång till monitor eller dator, och kalibreringsglas möjliggör exakt mätning av provets egenskaper.

Viktiga egenskaper

• Utformad för att studera opaka, tredimensionella prover med en vikt upp till 2 kg

• Trinokulärt huvud med justerbart ögonavstånd

• Separata vertikala och sidportar för samtidig användning av kamera och monitor, med flexibla ljussplittringsalternativ

• Kraftfull 50 W halogenreflektionsbelysning med naturlig färgåtergivning

• Köhler-belysning, inbyggda polarisationskomponenter och DIC-skjutare

• Stort mekaniskt objektbord med roterande platta och utbytbara öppningar

• Brett urval av kompatibla okular, objektiv och tillbehör

Paketets innehåll

• Stativ med integrerad strömanslutning, fokuseringssystem, objektbord och revolverhuvud

• Lampenhet

• Trinokulärt huvud

• Oändlighetskorrigerade planakromatiska objektiv:

  • LMPlan 5x/0.12 DIC, arbetsavstånd 15,73 mm

  • LMPlan 10x/0.25 DIC, arbetsavstånd 20,2 mm

  • LMPlan 20x/0.40 DIC, arbetsavstånd 4,5 mm

  • PL L50x/0.70, arbetsavstånd 3,68 mm

• Okular 10x/22 mm med långt ögonavstånd, två stycken

• 1x C-mount-adapter

• DIC-skjutare för 5x, 10x och 20x objektiv

• Sexkantsnyckel

• Nätkabel

• Dammskydd

• Användarmanual och garantikort

Tillgängligt på begäran

• 10x/22 mm okular med skala

• Okular: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Ytterligare oändlighetskorrigerade planakromatiska objektiv: 40x, 60x, 80x och 100x torr

• Digitalkamera

• Kalibreringsglas

Specifikationer

Produkt-ID: 83714
Varumärke: MAGUS
Garanti: 5 år
EAN: 5905555021300
Paketmått: 35 × 68 × 49 cm
Fraktvikt: 15,96 kg

Typ: Metallurgiskt, optiskt mikroskop
Mikroskophuvud: Trinokulärt, Siedentopf-typ, roterbart 180 grader
Huvudlutning: 45 grader
Förstoringsintervall: 50x till 500x, kan utökas till 2500x med tillvalskomponenter
Okulartubdiameter: 30 mm
Okular: 10x/22 mm med 10 mm ögonavstånd

Objektiv: Oändlighetskorrigerade planakromatiska och DIC-objektiv, parfokalavstånd 45 mm
Revolverhuvud: Fem positioner med DIC-plats

Interpupillärt avstånd: 48 till 75 mm
Objektbordsstorlek: 242 × 200 mm
Objektbordsrörelse: 30 × 30 mm
Objektbordsdesign: Tvåaxligt mekaniskt objektbord med roterande platta och utbytbara öppningar

Fokuseringssystem: Koaxiell grovfokusering med lås och spänningsjustering, finfokusprecision 0,002 mm
Belysning: Halogenreflekterat ljus
Ljuskälla: 12 V, 50 W halogenlampa
Ljusstyrkereglering: Ja
Strömförsörjning: 220 V ±22 V, 50 Hz

Ljusfilter: Blå, grön, matt, gul
Arbetstemperatur: +5 till +35 °C

Ytterligare egenskaper: DIC-skjutare, avtagbar polarisator och analysator
Användarnivå: Erfarna användare och proffs
Monteringssvårighet: Komplicerad
Användningsområde: Metallurgisk analys
Belysningsposition: Nedre, reflekterat ljus
Observationsmetoder: Ljusfält, polarisering, differentiell interferenskontrast
Medföljande tillbehör: Dammskydd
