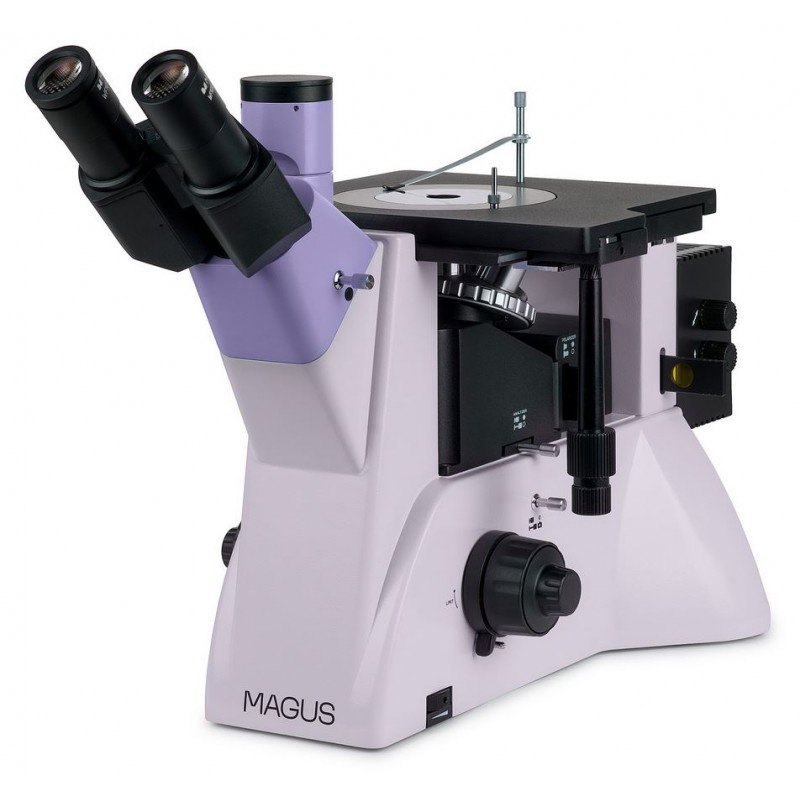

Magus Metal V700 DIC Microscop Metalurgic Inversat (83714)

Acest microscop este proiectat pentru examinarea microstructurii metalelor, aliajelor, materialelor semiconductoare și a altor probe opace. Construcția sa inversată nu impune limite privind dimensiunea probei, fiind restricționată doar greutatea la maximum 2 kg. Înainte de observare, proba trebuie pregătită corespunzător și apoi plasată pe platou cu suprafața orientată în jos.

Microscopul suportă trei tehnici de contrast cu lumină reflectată: câmp luminos, polarizare simplă și contrast de interferență diferențială (DIC). Câmpul luminos oferă o reprezentare fidelă și mărită a probei. Polarizarea simplă reduce strălucirea suprafețelor metalice și evidențiază polimerii și alte incluziuni străine. Contrastul de interferență diferențială transformă diferențele de înălțime în variații de contrast, relevând topografia suprafeței și conferind probei un aspect de relief tridimensional.

Un tub trinocular și un port lateral suplimentar pentru cameră permit conectarea simultană a unui monitor și a unei camere digitale. Microscopul este potrivit pentru utilizare în industriile metalurgică, inginerească, aerospațială, nucleară și energetică, precum și în laboratoare de cercetare și universități tehnice.

Capul microscopului

Sistemul optic este corectat la infinit. În timpul asamblării, tuburile pentru oculari pot fi rotite la 180 de grade, iar distanța oculară poate fi ajustată pentru a se potrivi înălțimii utilizatorului. Capul trinocular permite montarea unui monitor pe tubul vertical, în timp ce o cameră digitală se instalează în portul lateral de pe corpul microscopului. Opțiunile de divizare a fasciculului includ 50/50 sau 100/0 pe capul trinocular și 100/0 sau 0/100 pe corp.

Revolverul cu obiective

Un revolver cu cinci poziții este montat pe stativ sub platou. Acesta include un slot dedicat pentru un slider DIC, utilizat la microscopie cu contrast de interferență diferențială cu obiective de 5x, 10x și 20x.

Obiective

Microscopul este echipat cu obiective plan acromatice cu distanță de lucru mare, proiectate pentru tehnici de câmp luminos, polarizare simplă și DIC. Pentru microscopie în câmp întunecat, se poate utiliza alternativ MAGUS Metal V700 BD.

Mecanism de focalizare

Butoanele coaxiale pentru focalizare grosieră și fină sunt poziționate pe ambele părți la baza microscopului, permițând utilizatorului să-și sprijine mâinile pe suprafața de lucru și să mențină o postură relaxată. Focalizarea este lină și precisă. Un blocaj pentru focalizare grosieră pe partea dreaptă permite repoziționarea rapidă după schimbarea probelor, iar un inel de reglare a tensiunii pe partea stângă permite controlul fin al rezistenței la focalizare.

Platou mecanic

Deplasarea probei se realizează prin mișcarea platoului pe două axe perpendiculare. În centrul platoului se află o placă circulară rotativă cu deschideri interschimbabile de 10 mm, 20 mm sau 30 mm diametru. Un suport pentru probă fixează eșantionul în timpul observației.

Sursă de lumină

Carcasa lămpii conține un bec cu halogen de 50 W care oferă suficientă luminozitate pentru observare cu obiective de la 4x la 100x în modurile câmp luminos, polarizare și DIC. Sursa de lumină cu halogen oferă o temperatură de culoare confortabilă, potrivită pentru lucru prelungit.

Iluminare cu lumină reflectată

Sistemul de iluminare suportă iluminarea Köhler. Diafragmele de câmp și de apertură sunt centrate din fabrică și, de obicei, nu necesită ajustare, deși sunt disponibile șuruburi de centrare dacă este nevoie. Sursa de lumină este centrată pe trei axe. Un polarizator și un analizor detașabile permit microscopia cu polarizare; polarizatorul se rotește la 360 de grade, în timp ce analizorul rămâne fix.

Un slider cu prismă DIC este utilizat pentru microscopia cu contrast de interferență diferențială cu obiective de 5x, 10x și 20x. Un set de filtre de lumină este inclus pentru ajustarea balansului de culoare și a intensității în timpul observației și fotomicrografiei.

Accesorii și extindere

Accesoriile suplimentare pot îmbunătăți și mai mult capacitățile microscopului. Oculare și obiective suplimentare extind gama de mărire, camerele digitale permit afișarea imaginilor pe monitor sau computer, iar slide-urile de calibrare permit măsurarea precisă a caracteristicilor probelor.

Caracteristici cheie

• Proiectat pentru studierea probelor opace, tridimensionale, cu greutatea de până la 2 kg

• Cap trinocular cu distanță oculară ajustabilă

• Porturi separate vertical și lateral pentru utilizarea simultană a unei camere și a unui monitor, cu opțiuni flexibile de divizare a fasciculului

• Iluminare puternică cu halogen de 50 W cu redare naturală a culorilor

• Iluminare Köhler, componente de polarizare integrate și slot pentru slider DIC

• Platou mecanic mare cu placă rotativă și deschideri interschimbabile

• Selecție largă de oculare, obiective și accesorii compatibile

Conținutul pachetului

• Stativ cu alimentare integrată, sistem de focalizare, platou și revolver cu obiective

• Carcasă lampă

• Cap trinocular

• Obiective plan acromatice corectate la infinit:

  • LMPlan 5x/0.12 DIC, distanță de lucru 15,73 mm

  • LMPlan 10x/0.25 DIC, distanță de lucru 20,2 mm

  • LMPlan 20x/0.40 DIC, distanță de lucru 4,5 mm

  • PL L50x/0.70, distanță de lucru 3,68 mm

• Oculare 10x/22 mm cu distanță oculară mare, două bucăți

• Adaptor C-mount 1x

• Slider DIC pentru obiective de 5x, 10x și 20x

• Cheie imbus

• Cord de alimentare AC

• Husă de protecție împotriva prafului

• Manual de utilizare și certificat de garanție

Disponibil la cerere

• Ocular 10x/22 mm cu scală

• Oculare: 12,5x/14 mm, 15x/15 mm, 20x/12 mm, 25x/9 mm

• Obiective plan acromatice suplimentare corectate la infinit: 40x, 60x, 80x și 100x uscat

• Cameră digitală

• Slide de calibrare

Specificații

ID produs: 83714
Marcă: MAGUS
Garanție: 5 ani
EAN: 5905555021300
Dimensiuni pachet: 35 × 68 × 49 cm
Greutate la transport: 15,96 kg

Tip: Microscop metalurgic, optic
Cap microscop: Trinocular, tip Siedentopf, rotabil la 180 de grade
Înclinare cap: 45 de grade
Gama de mărire: 50x până la 500x, extensibilă până la 2500x cu componente opționale
Diametru tub ocular: 30 mm
Oculare: 10x/22 mm cu distanță oculară de 10 mm

Obiective: Obiective plan acromatice corectate la infinit și DIC, distanță parfocală 45 mm
Revolver: Cinci poziții cu slot DIC

Distanță interpupilară: 48 până la 75 mm
Dimensiune platou: 242 × 200 mm
Deplasare platou: 30 × 30 mm
Design platou: Platou mecanic pe două axe cu placă rotativă și deschideri interschimbabile

Sistem de focalizare: Focalizare grosieră coaxială cu blocaj și reglare a tensiunii, precizie focalizare fină 0,002 mm
Iluminare: Lumină reflectată cu halogen
Sursă de lumină: Bec cu halogen 12 V, 50 W
Control luminozitate: Da
Alimentare: 220 V ±22 V, 50 Hz

Filtre de lumină: Albastru, verde, mat, galben
Temperatură de operare: +5 până la +35 °C

Caracteristici suplimentare: Slider DIC, polarizator și analizor detașabile
Nivel utilizator: Utilizatori experimentați și profesioniști
Dificultate asamblare: Complicată
Aplicație: Analiză metalurgică
Poziție iluminare: Inferioară, lumină reflectată
Metode de observare: Câmp luminos, polarizare, contrast de interferență diferențială
Accesoriu inclus: Husă de protecție împotriva prafului
