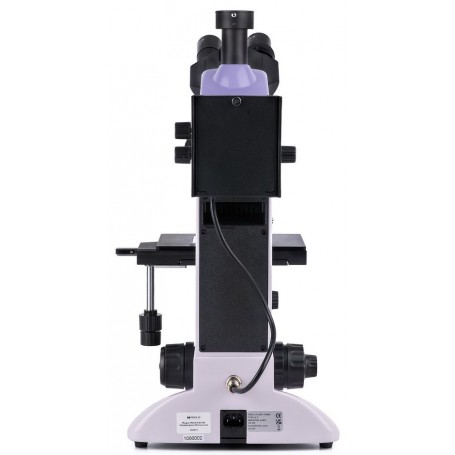

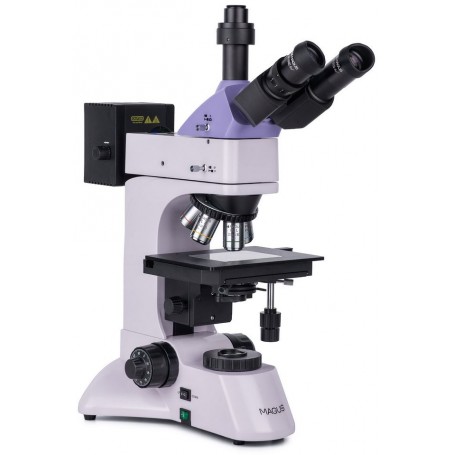

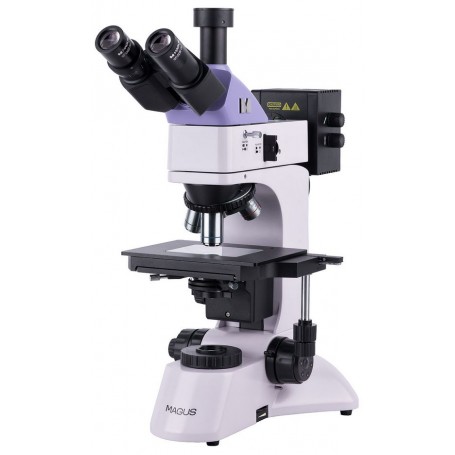

Magus Metal 600 BD metallurginen mikroskooppi (82897)

MAGUS Metal 600 BD -metallurginen mikroskooppi on suunniteltu näytteiden tarkasteluun heijastetussa valossa käyttäen kirkas- ja pimeäkenttä- sekä polarisaatiomikroskopiaa. Se on tarkoitettu metalli- ja puolijohdemateriaalien analysointiin sekä muiden litteiden, kiillotettujen ja erittäin heijastavien näytteiden tutkimiseen. Käytettäessä läpäisevässä valossa mikroskooppia voidaan käyttää myös läpikuultavien näytteiden, kuten ohuiden kalvojen tai suodattimiin kerättyjen hiukkasten tutkimiseen. Tämä malli soveltuu erinomaisesti metallurgisiin ja koneenrakennuksen sovelluksiin, laadunvalvonta- ja tutkimuslaboratorioihin sekä teknillisiin yliopistoihin.

Optinen järjestelmä

Mikroskoopissa on trino­kulaaripää, jossa on trino­kulaariputki digitaalisen kameran kiinnitystä varten. Valonjakaja ohjaa valon joko kokonaan okulaareihin tai kokonaan kameraporttiin, valittavissa kahdessa asennossa: 100:0 ja 0:100. Diopterisäätörengas sijaitsee vasemmassa okulaari­putkessa yksilöllistä näönkorjausta varten.

Vakiokokoonpanossa mikroskoopin suurennusalue on 50×–400×. Tätä aluetta voidaan laajentaa lisäobjektiiveilla ja -okulaareilla. Järjestelmässä käytetään infinity plan akromaattisia objektiiveja, joissa on pitkä työskentelyetäisyys ja jotka on optimoitu sekä kirkas- että pimeäkenttämikroskopiaan. Kääntyvässä objektiivirevolverissa on viisi objektiivipaikkaa; neljä objektiivia toimitetaan mukana ja yksi paikka jää vapaaksi lisäobjektiivia varten. Revolveri on suunnattu sisäänpäin, jotta käyttäjä näkee selkeästi, mikä objektiivi on käytössä optisella akselilla.

Valaistusjärjestelmä

Mikroskoopissa on halogeenivalaistus, joka tuottaa lämmintä valoa ja vähentää silmien rasitusta pitkäaikaisessa tarkkailussa. Läpäisevän valon valaisin on teholtaan 30 W ja heijastetun valon valaisin 50 W, mikä takaa riittävän kirkkauden miellyttävään pimeäkenttätyöskentelyyn.

Heijastetun valon valaistusjärjestelmä sisältää pimeäkenttälaitteen, polarisaatiojärjestelmän, kenttä- ja apertuuridi­afragmat Köhlerin valaistusta varten sekä joukon värisuotimia. Valonlähde voidaan myös keskittää tarkan kohdistuksen saavuttamiseksi.

Läpäisevän valon järjestelmässä on Abben kondensaattori ja alas käännettävä linssi matalasuurennuksisille objektiiveille sekä apertuuri- ja kenttädi­afragmat oikean Köhlerin valaistuksen säätöön.

Näytelava ja tarkennusmekanismi

Näyte liikkuu yhdessä kaksiakselisen mekaanisen näytelavan kanssa. Suositeltu näytekorkeus on enintään 20 mm. Läpikuultavien näytteiden kanssa työskentelyä varten lavassa on läpinäkyvä lasilevy.

Tarkennus tapahtuu koaksiaalisten karkeaan ja hienoon tarkennukseen tarkoitettujen säätönuppien avulla, jotka sijaitsevat matalalla mikroskoopin molemmilla puolilla. Tämä mahdollistaa käsien lepäämisen pöydällä ilman, että niitä tarvitsee pitää ilmassa. Karkean tarkennuksen mekanismissa on lukitusnuppi oikealla puolella ja jännityksen säätö vasemmalla, mikä takaa vakaan ja hallitun tarkennuksen.

Lisävarusteet ja laajennettavuus

MAGUS Metal 600 BD:hen on saatavilla laaja valikoima lisävarusteita. Näitä ovat mm. pitkän työskentelyetäisyyden objektiivit kirkas- ja pimeäkenttään, lisäokulaarit, kalibrointilasit ja digitaalikamerat, joiden avulla mikroskooppi voidaan räätälöidä tarkastus- ja tutkimustarpeisiin.

Tärkeimmät ominaisuudet

• Sameiden, litteiden, kiillotettujen näytteiden (enintään 20 mm korkeat) tarkastelu heijastetussa valossa kirkas-, pimeäkenttä- ja polarisaatiotekniikoilla

• Läpikuultavien näytteiden tarkastelu läpäisevässä valossa

• Trinokulaariputki digitaalisen kameran asennukseen, 100:0 / 0:100 valonjakajalla

• Infinity plan akromaattiset objektiivit pitkällä työskentelyetäisyydellä, optimoitu kirkas- ja pimeäkenttään (BD)

• 30 W halogeeniläpäisevä valo ja 50 W halogeeniheijastettu valo tehokkaaseen pimeäkenttähavainnointiin

• Köhlerin valaistus heijastetussa valossa keskityttävällä valonlähteellä, kenttä- ja apertuuridi­afragmoilla sekä värisuotimilla

• Köhlerin valaistus läpäisevässä valossa keskityttävällä, korkeussäädettävällä Abben kondensaattorilla ja alas käännettävällä linssillä

• Laaja yhteensopivuus lisäokulaarien ja -objektiivien kanssa

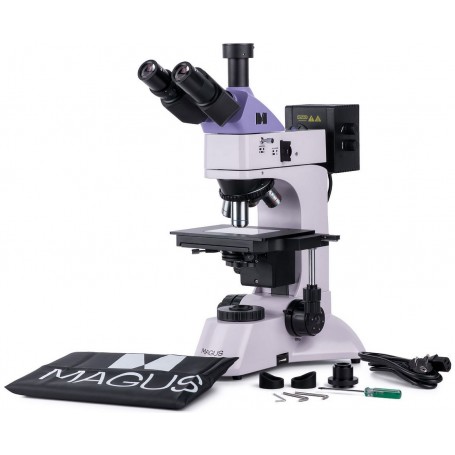

Pakkauksen sisältö

• Pohja virtaliitännällä, läpäisevän valon lähde ja kondensaattori, tarkennusmekanismi, näytelava ja objektiivirevolveri

• Heijastetun valon valaisin lamppukotelolla

• Trinokulaaripää

• Infinity plan akromaattiset objektiivit:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L40×/0.60 BD, WD 3,0 mm

• Kaksi 10×/22 mm okulaaria pitkällä silmäetäisyydellä

• Läpinäkyvä lavalevy

• 1× C-mount -adapteri

• Kuusiokoloavain

• Verkkovirtajohto

• Heijastetun valon valaisimen virtajohto

• Pölysuoja

• Käyttöohje ja takuutodistus

Tilauksesta saatavilla

• 10×/22 mm okulaari asteikolla

• Okulaariparit: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Lisäobjektiivit:

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (kuiva), WD 0,4 mm

• Digitaalikamera

• Kalibrointilasi

Tekniset tiedot

• Tuotetunnus: 82897

• Merkki: MAGUS

• Takuu: 5 vuotta

• EAN: 5905555018294

• Pakkauksen koko: 35 × 30 × 75 cm

• Toimituspaino: 14,5 kg

• Tyyppi: valo-/optiikka-, metallurginen

• Mikroskooppipää: trinokulaarinen, Siedentopf

• Pään kallistuskulma: 30°

• Vakiokokoonpanon suurennusalue: 50×–400×

• Lisävarusteilla suurennusalue: jopa 2500×

• Okulaariputken halkaisija: 30 mm

• Silmien välinen etäisyys: 48–75 mm

• Näytelavan koko: 210 × 140 mm

• Näytelavan liikealue: 75 / 50 mm

• Lavatyyppi: kaksiakselinen mekaaninen lava lasilevyllä

• Diopterisäätö: ±5 vasemmassa okulaari­putkessa

• Kondensaattori (läpäisevä valo): keskityttävä ja korkeussäädettävä Abben kondensaattori, NA 1,25, apertuuridi­afragmalla ja alas käännettävällä linssillä

• Di­afragmat: sisäänrakennetut kenttä- ja apertuuridi­afragmat läpäisevälle ja heijastetulle valolle

• Tarkennusjärjestelmä: koaksiaalinen karkea tarkennus (lukituksella ja jännityksen säädöllä) ja hienotarkennus, tarkkuus 0,002 mm

• Valaistus: halogeeni, kirkkaus säädettävissä

• Virtalähde: 220 ± 22 V, 50 Hz

• Valonlähteet: heijastettu valo 12 V / 50 W; läpäisevä valo 12 V / 30 W

• Suotimet: vihreä, sininen, keltainen, matta

• Käyttölämpötila-alue: +5 °C – +35 °C

• Lisäominaisuudet: sisäänrakennettu analysaattori, irrotettava polarisaattori, pimeäkenttälaite

• Kohderyhmä: kokeneet käyttäjät ja ammattilaiset

• Käyttötarkoitus: metallurginen analyysi

• Havainnointimenetelmät: kirkas- ja pimeäkenttä, polarisaatio

• Toimitettava suojaava lisävaruste: pölysuoja

• Paino: 11 kg
