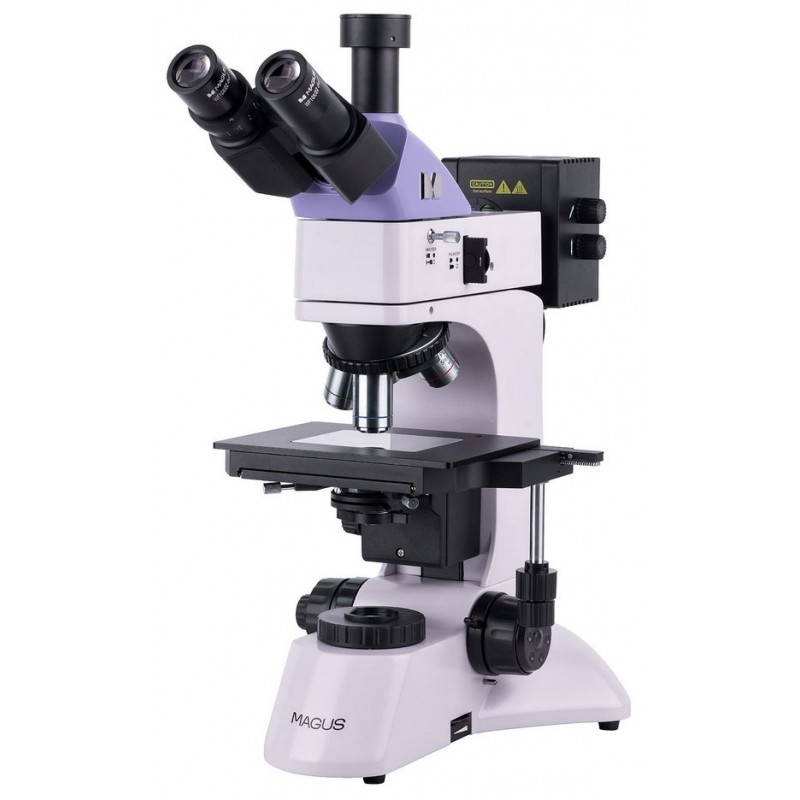

Mikroskop metalograficzny Magus Metal 600 BD (82897)

Metalurgiczny mikroskop MAGUS Metal 600 BD został zaprojektowany do badania preparatów w świetle odbitym z wykorzystaniem mikroskopii jasnego pola, ciemnego pola oraz polaryzacyjnej. Przeznaczony jest do analizy materiałów metalowych i półprzewodnikowych, a także innych płaskich, wypolerowanych i silnie odbijających światło próbek. Podczas pracy w świetle przechodzącym mikroskop może być również używany do badania przezroczystych próbek, takich jak cienkie warstwy lub cząstki zatrzymane na filtrach. Model ten doskonale sprawdzi się w zastosowaniach metalurgicznych i inżynierii mechanicznej, laboratoriach kontroli jakości i inżynierskich oraz na uczelniach technicznych.

Układ optyczny

Mikroskop wyposażony jest w głowicę trójokularową z tubusem trójokularowym do montażu kamery cyfrowej. Rozdzielacz wiązki kieruje światło całkowicie do okularów lub całkowicie do portu kamery, z dwoma możliwymi ustawieniami: 100:0 i 0:100. Na lewym tubusie okularowym znajduje się pierścień regulacji dioptrii umożliwiający indywidualną korekcję wzroku.

W standardowej konfiguracji mikroskop oferuje zakres powiększeń od 50× do 400×. Zakres ten można rozszerzyć za pomocą opcjonalnych obiektywów i okularów. System wykorzystuje obiektywy planachromatyczne infinity o długiej odległości roboczej, zoptymalizowane do mikroskopii jasnego i ciemnego pola. Obrotowa głowica obiektywowa posiada pięć gniazd na obiektywy; cztery obiektywy są dostarczane w zestawie, a jedno gniazdo pozostaje wolne na opcjonalny obiektyw. Głowica obiektywowa jest skierowana do wewnątrz, dzięki czemu użytkownik może łatwo zobaczyć, który obiektyw jest aktualnie używany.

System oświetlenia

Mikroskop wykorzystuje oświetlenie halogenowe, które generuje ciepłe światło, zmniejszając zmęczenie oczu podczas długotrwałej obserwacji. Oświetlacz światła przechodzącego ma moc 30 W, natomiast oświetlacz światła odbitego zapewnia 50 W, co gwarantuje odpowiednią jasność do komfortowej pracy w ciemnym polu.

System oświetlenia światłem odbitym zawiera urządzenie do ciemnego pola, system polaryzacyjny, przysłony polowego i aperturową do oświetlenia Köhlera oraz zestaw filtrów barwnych. Samo źródło światła można również centrować dla precyzyjnego ustawienia.

System światła przechodzącego wyposażony jest w kondensor Abbego z opuszczaną soczewką do pracy z obiektywami o małym powiększeniu oraz przysłony aperturową i polową do prawidłowego ustawienia oświetlenia Köhlera.

Stolik i mechanizm ogniskowania

Preparat porusza się razem z mechanicznym stolikiem dwuosiowym. Maksymalna zalecana wysokość próbki to 20 mm. Do pracy z próbkami przezroczystymi stolik wyposażony jest w przezroczystą płytkę szklaną.

Ostrość regulowana jest za pomocą współosiowych pokręteł zgrubnego i precyzyjnego ustawiania ostrości umieszczonych nisko po obu stronach mikroskopu. Takie rozmieszczenie pozwala użytkownikowi wygodnie oprzeć dłonie na stole zamiast trzymać je w powietrzu. Mechanizm zgrubnej regulacji ostrości posiada blokadę po prawej stronie oraz regulację oporu po lewej, co zapewnia stabilne i precyzyjne ustawianie ostrości.

Akcesoria i możliwości rozbudowy

Dla MAGUS Metal 600 BD dostępny jest szeroki wybór opcjonalnych akcesoriów, w tym obiektywy o długiej odległości roboczej do jasnego i ciemnego pola, dodatkowe okulary, preparaty kalibracyjne oraz kamery cyfrowe, co pozwala skonfigurować mikroskop do konkretnych potrzeb badawczych i kontrolnych.

Najważniejsze cechy

• Obserwacja nieprzezroczystych, płaskich, wypolerowanych próbek o wysokości do 20 mm w świetle odbitym z wykorzystaniem technik jasnego pola, ciemnego pola i polaryzacji

• Możliwość obserwacji przezroczystych próbek w świetle przechodzącym

• Tubus trójokularowy do montażu kamery cyfrowej z rozdzielaczem wiązki 100:0 / 0:100

• Obiektywy planachromatyczne infinity o długiej odległości roboczej, zoptymalizowane do jasnego i ciemnego pola (BD)

• 30 W halogenowe światło przechodzące i 50 W halogenowe światło odbite do efektywnej obserwacji w ciemnym polu

• Oświetlenie Köhlera w świetle odbitym z centrowanym źródłem światła, przysłonami polową i aperturową oraz filtrami barwnymi

• Oświetlenie Köhlera w świetle przechodzącym z centrowanym, regulowanym na wysokość kondensorem Abbego i opuszczaną soczewką

• Szeroka kompatybilność z opcjonalnymi okularami i obiektywami

Zawartość zestawu

• Podstawa z wejściem zasilania, źródłem światła przechodzącego i kondensorem, mechanizmem ogniskowania, stolikiem i obrotową głowicą obiektywową

• Oświetlacz światła odbitego z lampą

• Głowica trójokularowa

• Obiektywy planachromatyczne infinity:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L40×/0.60 BD, WD 3,0 mm

• Dwa okulary 10×/22 mm z dużym odstępem źrenicy wyjściowej

• Przezroczysta płytka stolika

• Adapter C-mount 1×

• Klucz imbusowy

• Przewód zasilający AC

• Przewód zasilający oświetlacza światła odbitego

• Pokrowiec przeciwkurzowy

• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie

• Okular 10×/22 mm ze skalą

• Parokulary: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Opcjonalne obiektywy:

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (suchy), WD 0,4 mm

• Kamera cyfrowa

• Preparat kalibracyjny

Dane techniczne

• ID produktu: 82897

• Marka: MAGUS

• Gwarancja: 5 lat

• EAN: 5905555018294

• Wymiary opakowania: 35 × 30 × 75 cm

• Waga wysyłkowa: 14,5 kg

• Typ: optyczny/światła, metalurgiczny

• Głowica mikroskopu: trójokularowa, Siedentopf

• Kąt nachylenia głowicy: 30°

• Standardowy zakres powiększeń: 50×–400×

• Opcjonalny zakres powiększeń: do 2500×

• Średnica tubusu okularowego: 30 mm

• Rozstaw źrenic: 48–75 mm

• Wielkość stolika: 210 × 140 mm

• Zakres przesuwu stolika: 75 / 50 mm

• Typ stolika: dwuosiowy mechaniczny z płytką szklaną

• Regulacja dioptrii: ±5 na lewym tubusie okularowym

• Kondensor (światło przechodzące): centrowany i regulowany na wysokość kondensor Abbego, NA 1,25, z przysłoną aperturową i opuszczaną soczewką

• Przysłony: wbudowane przysłony polowa i aperturowa dla światła przechodzącego i odbitego

• System ogniskowania: współosiowa regulacja zgrubna (z blokadą i regulacją oporu) i precyzyjna, rozdzielczość 0,002 mm

• Oświetlenie: halogenowe, regulowana jasność

• Zasilanie: 220 ± 22 V, 50 Hz

• Źródła światła: światło odbite 12 V / 50 W; światło przechodzące 12 V / 30 W

• Filtry: zielony, niebieski, żółty, matowy

• Zakres temperatury pracy: +5 °C do +35 °C

• Dodatkowe funkcje: wbudowany analizator, wyjmowany polaryzator, urządzenie do ciemnego pola

• Użytkownicy docelowi: doświadczeni użytkownicy i profesjonaliści

• Zastosowanie: analiza metalurgiczna

• Metody obserwacji: jasne pole, ciemne pole, polaryzacja

• Dostarczane akcesorium ochronne: pokrowiec przeciwkurzowy

• Waga: 11 kg
