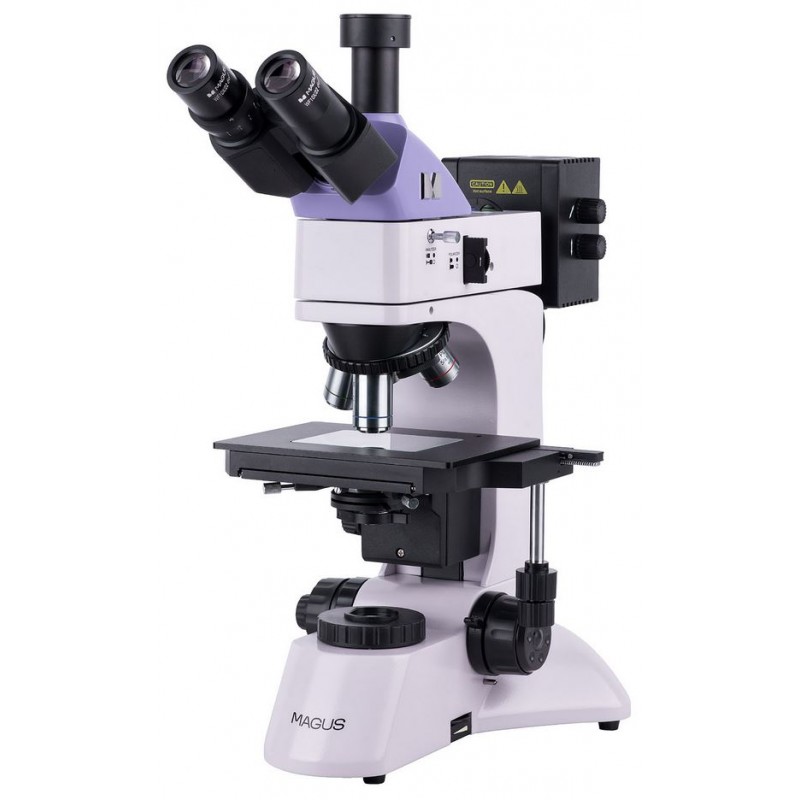

Magus Metal 600 BD Metalurjik Mikroskop (82897)

MAGUS Metal 600 BD Metalurjik Mikroskop, yansıtmalı ışık altında parlak alan, karanlık alan ve polarizasyon mikroskopisi kullanılarak numunelerin incelenmesi için tasarlanmıştır. Metal ve yarı iletken malzemelerin yanı sıra diğer düz, cilalı ve yüksek yansıtıcılığa sahip örneklerin analizi için uygundur. Geçirgen ışık ile çalışırken, mikroskop ayrıca yarı saydam numuneleri incelemek için de kullanılabilir; örneğin ince filmler veya filtrelerde yakalanan partiküller gibi. Bu model, metalurjik ve makine mühendisliği uygulamaları, kalite kontrol ve mühendislik laboratuvarları ve teknik üniversiteler için oldukça uygundur.

Optik sistem

Mikroskop, dijital kamera montajı için bir trinoküler tüp içeren trinoküler başlık ile donatılmıştır. Bir ışık ayırıcı prizma, ışığı tamamen göz merceklerine veya tamamen kamera portuna yönlendirir; iki seçilebilir pozisyonu vardır: 100:0 ve 0:100. Sol göz merceği tüpünde dioptri ayar halkası bulunur, böylece kişisel görme düzeltmesi yapılabilir.

Standart konfigürasyonda, mikroskop 50× ila 400× büyütme aralığı sunar. Bu aralık, isteğe bağlı objektifler ve göz mercekleri ile genişletilebilir. Sistem, hem parlak alan hem de karanlık alan mikroskopisi için optimize edilmiş sonsuz plan akromatik objektifler ve uzun çalışma mesafesi kullanır. Döner objektif tablasında beş objektif yuvası bulunur; dört objektif sağlanır ve bir yuva isteğe bağlı objektif için boştur. Tablanın yönü içe dönüktür, böylece kullanıcı hangi objektifin optik yol üzerinde olduğunu net bir şekilde görebilir.

Aydınlatma sistemi

Mikroskop, uzun süreli gözlem sırasında göz yorgunluğunu azaltan sıcak ışık üreten halojen aydınlatma kullanır. Geçirgen ışık aydınlatıcısı 30 W gücündedir, yansıtmalı ışık aydınlatıcısı ise 50 W güç sağlar ve karanlık alan çalışması için yeterli parlaklık sunar.

Yansıtmalı ışık aydınlatma sistemi, bir karanlık alan aparatı, polarizasyon sistemi, Köhler aydınlatması için alan ve açıklık diyaframları ve bir renk filtresi seti içerir. Işık kaynağı da hassas hizalama için ortalanabilir.

Geçirgen ışık sistemi, düşük büyütmeli objektifler için aşağıya katlanabilir lensli Abbe kondansatör ve uygun Köhler aydınlatma kurulumu için açıklık ve alan diyaframları içerir.

Tabla ve odaklama mekanizması

Numune, iki eksenli mekanik tabla ile birlikte hareket eder. Maksimum önerilen numune yüksekliği 20 mm'dir. Yarı saydam örneklerle çalışmak için tabla şeffaf cam plaka ile donatılmıştır.

Odaklama, mikroskobun her iki yanında alçak konumda bulunan koaksiyel kaba ve ince odak düğmeleri ile kontrol edilir. Bu düzen, kullanıcının ellerini havada tutmak yerine masaya rahatça koymasını sağlar. Kaba odaklama mekanizmasında sağ tarafta kilit düğmesi ve sol tarafta gerginlik ayarı bulunur; bu da stabil ve kontrollü odaklama sağlar.

Aksesuarlar ve genişletilebilirlik

MAGUS Metal 600 BD için geniş bir isteğe bağlı aksesuar yelpazesi mevcuttur. Bunlar arasında parlak alan ve karanlık alan için uzun çalışma mesafeli objektifler, ek göz mercekleri, kalibrasyon lamları ve dijital kameralar bulunur; böylece mikroskop, özel inceleme ve araştırma ihtiyaçlarına göre yapılandırılabilir.

Temel özellikler

• Yansıtmalı ışıkta parlak alan, karanlık alan ve polarizasyon teknikleri kullanılarak opak, düz, cilalı ve 20 mm'ye kadar yüksekliğe sahip numunelerin gözlemlenmesi

• Geçirgen ışıkta yarı saydam örnekleri gözlemleme yeteneği

• 100:0 / 0:100 ışık ayırıcı prizmalı trinoküler tüp ile dijital kamera kurulumu

• Parlak alan ve karanlık alan (BD) için optimize edilmiş uzun çalışma mesafeli sonsuz plan akromatik objektifler

• 30 W halojen geçirgen ışık ve 50 W halojen yansıtmalı ışık ile etkili karanlık alan gözlemi

• Ortalanabilir ışık kaynağı, alan ve açıklık diyaframları ve renk filtreleri ile yansıtmalı ışıkta Köhler aydınlatma

• Ortalanabilir, yükseklik ayarlı Abbe kondansatör ve aşağıya katlanabilir lens ile geçirgen ışıkta Köhler aydınlatma

• İsteğe bağlı göz mercekleri ve objektiflerle geniş uyumluluk

Set içeriği

• Güç girişi, geçirgen ışık kaynağı ve kondansatör, odaklama mekanizması, tabla ve döner objektif tablası ile taban

• Lamba yuvalı yansıtmalı ışık aydınlatıcısı

• Trinoküler başlık

• Sonsuz plan akromatik objektifler:

  • PL L5×/0.12 BD, WD 9.7 mm

  • PL L10×/0.25 BD, WD 9.3 mm

  • PL L20×/0.40 BD, WD 7.2 mm

  • PL L40×/0.60 BD, WD 3.0 mm

• Uzun göz mesafeli iki adet 10×/22 mm göz merceği

• Şeffaf tabla plakası

• 1× C-mount adaptör

• Altıgen anahtar

• AC güç kablosu

• Yansıtmalı ışık aydınlatıcı güç kablosu

• Toz koruyucu kılıf

• Kullanıcı kılavuzu ve garanti kartı

Talep üzerine temin edilebilenler

• Ölçekli 10×/22 mm göz merceği

• Göz merceği çiftleri: 12.5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• İsteğe bağlı objektifler:

  • PL L50×/0.70 BD, WD 2.5 mm

  • PL L60×/0.70 BD, WD 1.9 mm

  • PL L80×/0.80 BD, WD 0.8 mm

  • PL L100×/0.85 BD (kuru), WD 0.4 mm

• Dijital kamera

• Kalibrasyon lamı

Teknik özellikler

• Ürün Kodu: 82897

• Marka: MAGUS

• Garanti: 5 yıl

• EAN: 5905555018294

• Paket boyutu: 35 × 30 × 75 cm

• Kargo ağırlığı: 14,5 kg

• Tip: ışık/optik, metalurjik

• Mikroskop başlığı: trinoküler, Siedentopf

• Başlık eğim açısı: 30°

• Standart büyütme aralığı: 50×–400×

• İsteğe bağlı büyütme aralığı: 2500×'e kadar

• Göz merceği tüp çapı: 30 mm

• Pupiller arası mesafe: 48–75 mm

• Tabla boyutu: 210 × 140 mm

• Tabla hareket aralığı: 75 / 50 mm

• Tabla tipi: cam plakalı iki eksenli mekanik tabla

• Dioptri ayarı: Sol göz merceği tüpünde ±5

• Kondansatör (geçirgen ışık): Ortalanabilir ve yükseklik ayarlı Abbe kondansatör, NA 1.25, açıklık diyaframı ve aşağıya katlanabilir lensli

• Diyaframlar: Geçirgen ve yansıtmalı ışık için entegre alan ve açıklık diyaframları

• Odak sistemi: Koaksiyel kaba odak (kilitli ve gerginlik ayarlı) ve ince odak, çözünürlük 0,002 mm

• Aydınlatma: Halojen, parlaklık ayarlı

• Güç kaynağı: 220 ± 22 V, 50 Hz

• Işık kaynakları: yansıtmalı ışık 12 V / 50 W; geçirgen ışık 12 V / 30 W

• Filtreler: yeşil, mavi, sarı, mat

• Çalışma sıcaklık aralığı: +5 °C ila +35 °C

• Ek özellikler: Dahili analizör, çıkarılabilir polarizör, karanlık alan aparatı

• Kullanıcı profili: Deneyimli kullanıcılar ve profesyoneller

• Kullanım alanı: Metalurjik analiz

• Gözlem yöntemleri: Parlak alan, karanlık alan, polarizasyon

• Sağlanan koruyucu aksesuar: Toz koruyucu kılıf

• Ağırlık: 11 kg
