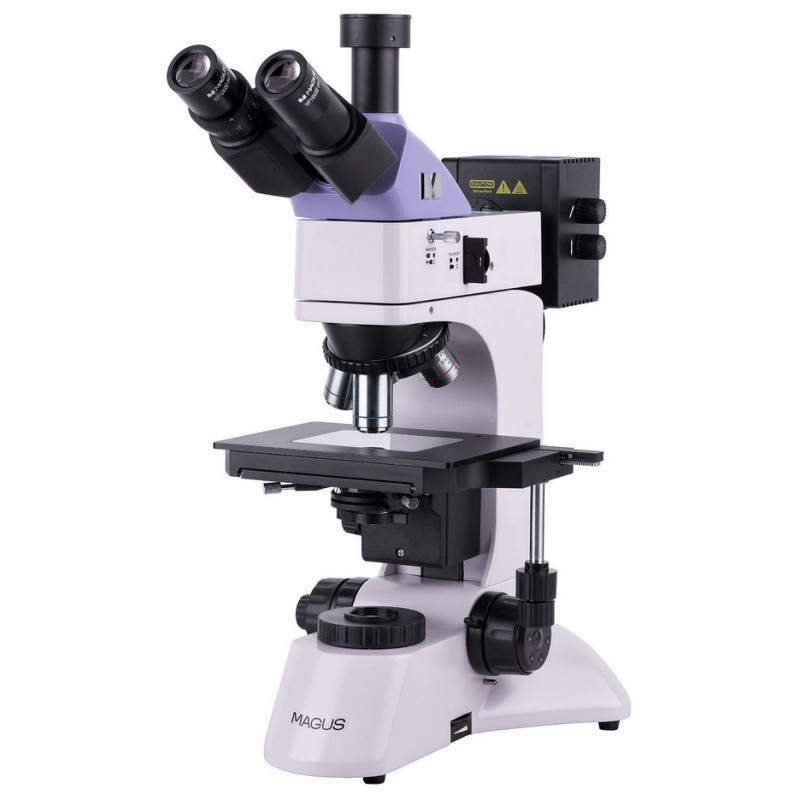

Magus Metal 600 BD metalurginis mikroskopas (82897)

MAGUS Metal 600 BD metalurginis mikroskopas skirtas tiriamųjų objektų stebėjimui atspindėtoje šviesoje naudojant šviesaus lauko, tamsaus lauko ir poliarizacijos mikroskopiją. Jis skirtas metalo ir puslaidininkių medžiagų bei kitų plokščių, poliruotų ir labai atspindinčių mėginių analizei. Dirbant praeinančioje šviesoje, mikroskopas taip pat gali būti naudojamas pusiau permatomų mėginių, tokių kaip plonos plėvelės ar ant filtrų sulaikytos dalelės, tyrimui. Šis modelis puikiai tinka metalurgijos ir mechanikos inžinerijos taikymams, kokybės kontrolės ir inžinerijos laboratorijoms bei technikos universitetams.

Optinė sistema

Mikroskopas aprūpintas trinokuliaru galvute, kuri turi trinokuliaro vamzdelį skaitmeninei kamerai montuoti. Šviesos skirstytuvas nukreipia šviesą arba visiškai į okuliarus, arba visiškai į kameros lizdą, su dviem pasirinktinėmis padėtimis: 100:0 ir 0:100. Dioptrijų reguliavimo žiedas yra ant kairiojo okuliaro vamzdelio, leidžiantis individualiai koreguoti regėjimą.

Standartinėje komplektacijoje mikroskopas suteikia 50×–400× didinimo diapazoną. Šį diapazoną galima išplėsti su papildomais objektyvais ir okuliarais. Sistema naudoja begalybės plano achromatinius objektyvus su ilgu darbo atstumu, optimizuotus tiek šviesaus, tiek tamsaus lauko mikroskopijai. Sukamasis objektyvų revolveris turi penkias objektyvų vietas; keturi objektyvai yra komplekte, o viena vieta lieka papildomam objektyvui. Revolveris orientuotas į vidų, kad naudotojas aiškiai matytų, kuris objektyvas įjungtas į optinį kelią.

Apšvietimo sistema

Mikroskopas naudoja halogeninį apšvietimą, kuris skleidžia šiltą šviesą ir sumažina akių nuovargį ilgai stebint. Pereinamos šviesos apšvietimo šaltinis yra 30 W, o atspindėtos šviesos apšvietimo šaltinis – 50 W, užtikrinant pakankamą ryškumą patogiam tamsaus lauko stebėjimui.

Atspindėtos šviesos apšvietimo sistema apima tamsaus lauko prietaisą, poliarizacijos sistemą, lauko ir diafragmos diafragmas Köhlerio apšvietimui bei spalvinių filtrų rinkinį. Pats šviesos šaltinis taip pat gali būti centruojamas tiksliai suderinimui.

Pereinamos šviesos sistema turi Abbe kondensorių su nulenkiamu lęšiu žemo didinimo objektyvams, taip pat diafragmos ir lauko diafragmas tinkamam Köhlerio apšvietimo nustatymui.

Staliukas ir fokusavimo mechanizmas

Tiriamasis objektas juda kartu su dviašiu mechaniniu staliuku. Maksimalus rekomenduojamas tiriamojo objekto aukštis – 20 mm. Dirbant su permatomais mėginiais, staliukas aprūpintas skaidria stikline plokštele.

Fokusavimas valdomas koaksialiniais grubaus ir tikslaus fokusavimo rankenėlėmis, esančiomis žemai abiejose mikroskopo pusėse. Toks išdėstymas leidžia naudotojui patogiai laikyti rankas ant stalo, o ne ore. Grubaus fokusavimo mechanizmas turi fiksavimo rankenėlę dešinėje pusėje ir įtempimo reguliavimą kairėje, užtikrinant stabilų ir kontroliuojamą fokusavimą.

Priedai ir išplečiamumas

MAGUS Metal 600 BD siūlomas platus papildomų priedų pasirinkimas. Tai ilgo darbo atstumo objektyvai šviesiam ir tamsiam laukui, papildomi okuliarai, kalibravimo stikleliai ir skaitmeninės kameros, leidžiančios mikroskopą pritaikyti konkretiems tyrimo ir analizės poreikiams.

Pagrindinės savybės

• Galimybė stebėti nepermatomus, plokščius, poliruotus mėginius iki 20 mm aukščio atspindėtoje šviesoje naudojant šviesaus lauko, tamsaus lauko ir poliarizacijos metodus

• Galimybė stebėti permatomus mėginius pereinamoje šviesoje

• Trinokuliaro vamzdelis skaitmeninės kameros montavimui su 100:0 / 0:100 šviesos skirstytuvu

• Begalybės plano achromatiniai objektyvai su ilgu darbo atstumu, optimizuoti šviesiam ir tamsiam laukui (BD)

• 30 W halogeninis pereinamos šviesos ir 50 W halogeninis atspindėtos šviesos apšvietimas efektyviam tamsaus lauko stebėjimui

• Köhlerio apšvietimas atspindėtoje šviesoje su centruojamu šviesos šaltiniu, lauko ir diafragmos diafragmomis bei spalvų filtrais

• Köhlerio apšvietimas pereinamoje šviesoje su centruojamu, aukščio reguliuojamu Abbe kondensoriumi ir nulenkiamu lęšiu

• Plačios suderinamumo galimybės su papildomais okuliarais ir objektyvais

Komplektacija

• Pagrindas su maitinimo įvadu, pereinamos šviesos šaltiniu ir kondensoriumi, fokusavimo mechanizmu, staliuku ir sukamąja objektyvų galvute

• Atspindėtos šviesos apšvietimo įrenginys su lempos korpusu

• Trinokuliaro galvutė

• Begalybės plano achromatiniai objektyvai:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L40×/0.60 BD, WD 3,0 mm

• Du 10×/22 mm okuliarai su ilgu akių atstumu

• Skaidri staliuko plokštelė

• 1× C-mount adapteris

• Šešiakampis raktas

• Kintamosios srovės maitinimo laidas

• Atspindėtos šviesos apšvietimo maitinimo laidas

• Dulkių dangtis

• Naudotojo vadovas ir garantinis lapas

Galima užsakyti papildomai

• 10×/22 mm okuliaras su skale

• Okuliarų poros: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Papildomi objektyvai:

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (sausam stebėjimui), WD 0,4 mm

• Skaitmeninė kamera

• Kalibravimo stiklelis

Techninės specifikacijos

• Prekės ID: 82897

• Gamintojas: MAGUS

• Garantija: 5 metai

• EAN: 5905555018294

• Pakuotės dydis: 35 × 30 × 75 cm

• Siuntos svoris: 14,5 kg

• Tipas: šviesinis/optinis, metalurginis

• Mikroskopo galvutė: trinokuliaro, Siedentopf

• Galvutės pasvirimo kampas: 30°

• Standartinis didinimo diapazonas: 50×–400×

• Pasirenkamas didinimo diapazonas: iki 2500×

• Okuliaro vamzdelio skersmuo: 30 mm

• Atstumas tarp vyzdžių: 48–75 mm

• Staliuko dydis: 210 × 140 mm

• Staliuko judėjimo diapazonas: 75 / 50 mm

• Staliuko tipas: dviašis mechaninis staliukas su stiklo plokštele

• Dioptrijų reguliavimas: ±5 ant kairiojo okuliaro vamzdelio

• Kondensorius (pereinamoji šviesa): centruojamas ir aukščio reguliuojamas Abbe kondensorius, NA 1,25, su diafragmos diafragma ir nulenkiamu lęšiu

• Diafragmos: integruotos lauko ir diafragmos diafragmos pereinamai ir atspindėtai šviesai

• Fokusavimo sistema: koaksialinis grubus fokusavimas (su fiksavimu ir įtempimo reguliavimu) ir tikslus fokusavimas, raiška 0,002 mm

• Apšvietimas: halogeninis, reguliuojamo ryškumo

• Maitinimas: 220 ± 22 V, 50 Hz

• Šviesos šaltiniai: atspindėta šviesa 12 V / 50 W; pereinama šviesa 12 V / 30 W

• Filtrai: žalias, mėlynas, geltonas, matinis

• Darbinės temperatūros diapazonas: +5 °C iki +35 °C

• Papildomos savybės: integruotas analizatorius, nuimamas poliarizatorius, tamsaus lauko prietaisas

• Skirti naudotojai: patyrę naudotojai ir profesionalai

• Paskirtis: metalurginė analizė

• Stebėjimo metodai: šviesaus lauko, tamsaus lauko, poliarizacijos

• Komplekte apsauginis priedas: dulkių dangtis

• Svoris: 11 kg
