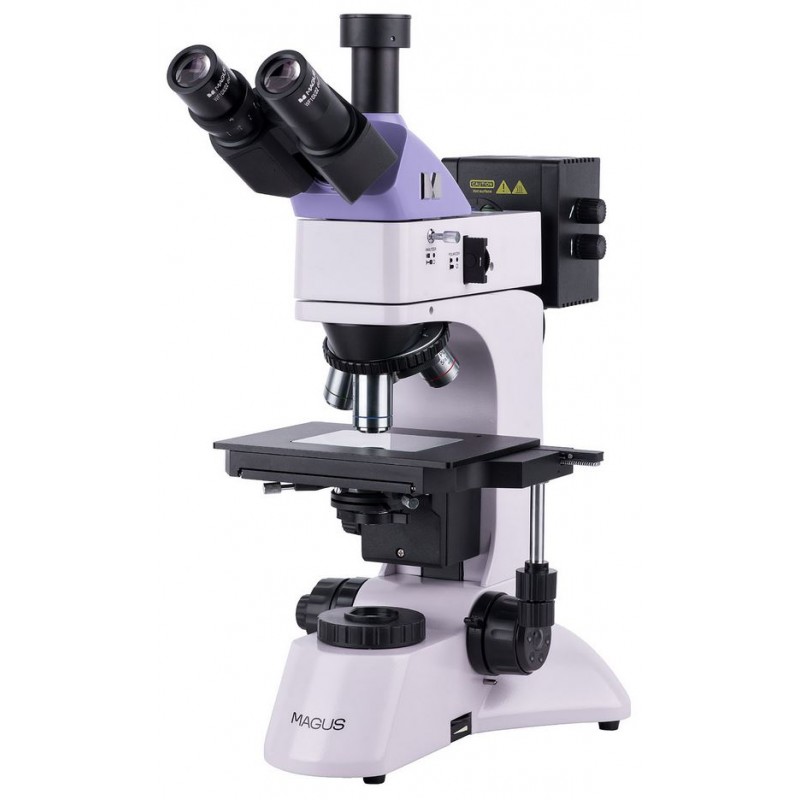

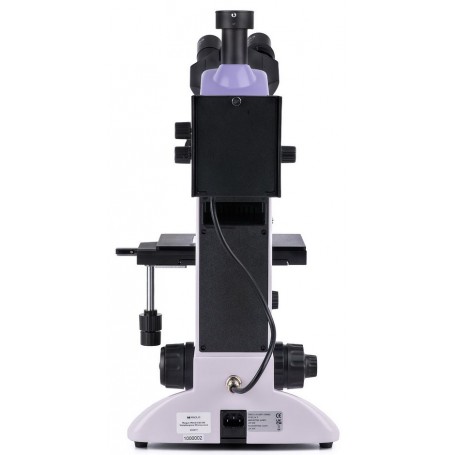

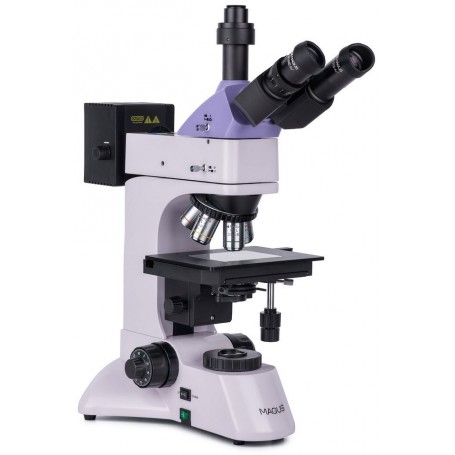

Magus Metal 600 BD Metallurgiskt Mikroskop (82897)

MAGUS Metal 600 BD Metallurgiskt Mikroskop är utformat för att undersöka prover i reflekterat ljus med hjälp av ljusfält-, mörkfält- och polarisationsmikroskopi. Det är avsett för analys av metall- och halvledarmaterial samt andra plana, polerade och mycket reflekterande prover. Vid användning i transmitterat ljus kan mikroskopet även användas för att studera halvgenomskinliga prover, såsom tunna filmer eller partiklar fångade på filter. Denna modell är väl lämpad för metallurgiska och maskintekniska tillämpningar, kvalitetskontroll och tekniska laboratorier samt tekniska högskolor.

Optiskt system

Mikroskopet är utrustat med ett trinokulärt huvud som inkluderar ett trinokulärt rör för montering av en digitalkamera. En stråldelare leder ljuset antingen helt till okularet eller helt till kamerauttaget, med två valbara positioner: 100:0 och 0:100. En dioptrijusteringsring finns på det vänstra okularröret för individuell synkorrigering.

I standardkonfigurationen ger mikroskopet ett förstoringsintervall på 50× till 400×. Detta intervall kan utökas med valfria objektiv och okular. Systemet använder oändlighetskorrigerade planakromatiska objektiv med lång arbetsavstånd, optimerade för både ljusfält- och mörkfältmikroskopi. Den roterande objektivrevolvern har fem objektivplatser; fyra objektiv medföljer och en plats är tillgänglig för ett valfritt objektiv. Revolvern är inåtvänd så att användaren tydligt kan se vilket objektiv som är aktivt i den optiska banan.

Belysningssystem

Mikroskopet använder halogenbelysning som ger ett varmt ljus och minskar ögontrötthet vid långvarig observation. Belysningen för transmitterat ljus är på 30 W, medan belysningen för reflekterat ljus ger 50 W, vilket säkerställer tillräcklig ljusstyrka för bekväm mörkfältobservation.

Belysningssystemet för reflekterat ljus inkluderar en mörkfältanordning, ett polarisationssystem, fält- och aperturbländare för Köhler-belysning samt ett set med färgfilter. Ljuskällan kan även centreras för exakt justering.

Belysningssystemet för transmitterat ljus har en Abbe-kondensor med nedfällbar lins för objektiv med låg förstoring, samt apertur- och fältbländare för korrekt Köhler-belysning.

Preparatbord och fokuseringsmekanism

Provet flyttas tillsammans med det mekaniska tvåaxliga preparatbordet. Den maximala rekommenderade provhöjden är 20 mm. För arbete med halvgenomskinliga prover är bordet utrustat med en transparent glasskiva.

Fokuseringen styrs via koaxiala grov- och finfokuseringsrattar placerade lågt på båda sidor av mikroskopet. Denna layout gör att användaren kan vila händerna bekvämt på bordet istället för att hålla dem i luften. Grovfokuseringsmekanismen har en låsknapp på högra sidan och en spänningsjustering på vänstra sidan, vilket ger stabil och kontrollerad fokusering.

Tillbehör och utbyggnadsmöjligheter

Ett brett urval av tillbehör finns tillgängliga för MAGUS Metal 600 BD. Dessa inkluderar objektiv med långt arbetsavstånd för ljusfält och mörkfält, extra okular, kalibreringsglas och digitalkameror, vilket gör det möjligt att konfigurera mikroskopet för specifika inspektions- och forskningsbehov.

Viktiga egenskaper

• Observation av opaka, plana, polerade prover upp till 20 mm höga i reflekterat ljus med ljusfält-, mörkfält- och polarisationsmetoder

• Möjlighet att observera halvgenomskinliga prover i transmitterat ljus

• Trinokulärt rör för installation av digitalkamera med 100:0 / 0:100 stråldelare

• Oändlighetskorrigerade planakromatiska objektiv med långt arbetsavstånd, optimerade för ljusfält och mörkfält (BD)

• 30 W halogenbelysning för transmitterat ljus och 50 W halogenbelysning för reflekterat ljus för effektiv mörkfältobservation

• Köhler-belysning i reflekterat ljus med centrerbar ljuskälla, fält- och aperturbländare samt färgfilter

• Köhler-belysning i transmitterat ljus med centrerbar, höjdjusterbar Abbe-kondensor och nedfällbar lins

• Bred kompatibilitet med valfria okular och objektiv

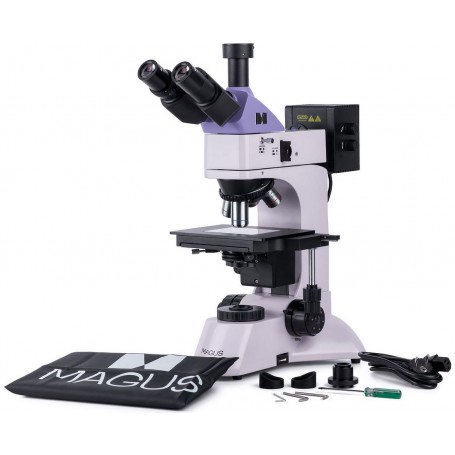

Paketets innehåll

• Bas med strömingång, ljuskälla för transmitterat ljus och kondensor, fokuseringsmekanism, preparatbord och objektivrevolver

• Belysning för reflekterat ljus med lamphus

• Trinokulärt huvud

• Oändlighetskorrigerade planakromatiska objektiv:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L40×/0.60 BD, WD 3,0 mm

• Två 10×/22 mm okular med långt ögonavstånd

• Transparent preparatbordsskiva

• 1× C-mount-adapter

• Sexkantsnyckel

• Nätkabel

• Nätkabel för belysning av reflekterat ljus

• Dammskydd

• Användarmanual och garantikort

Tillgängligt på begäran

• 10×/22 mm okular med skala

• Okularpar: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Valfria objektiv:

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (torr), WD 0,4 mm

• Digitalkamera

• Kalibreringsglas

Tekniska specifikationer

• Produkt-ID: 82897

• Varumärke: MAGUS

• Garanti: 5 år

• EAN: 5905555018294

• Paketstorlek: 35 × 30 × 75 cm

• Fraktvikt: 14,5 kg

• Typ: ljus/optiskt, metallurgiskt

• Mikroskophuvud: trinokulärt, Siedentopf

• Huvudets lutningsvinkel: 30°

• Standardförstoring: 50×–400×

• Valbar förstoring: upp till 2500×

• Okularrörets diameter: 30 mm

• Interpupillärt avstånd: 48–75 mm

• Preparatbordets storlek: 210 × 140 mm

• Preparatbordets rörelseområde: 75 / 50 mm

• Preparatbordstyp: tvåaxligt mekaniskt bord med glasskiva

• Dioptrijustering: ±5 på vänstra okularröret

• Kondensor (transmitterat ljus): centrerbar och höjdjusterbar Abbe-kondensor, NA 1,25, med aperturbländare och nedfällbar lins

• Bländare: inbyggda fält- och aperturbländare för transmitterat och reflekterat ljus

• Fokuseringssystem: koaxial grovfokusering (med lås och spänningsjustering) och finfokusering, upplösning 0,002 mm

• Belysning: halogen, justerbar ljusstyrka

• Strömförsörjning: 220 ± 22 V, 50 Hz

• Ljuskällor: reflekterat ljus 12 V / 50 W; transmitterat ljus 12 V / 30 W

• Filter: grönt, blått, gult, matt

• Arbetstemperaturområde: +5 °C till +35 °C

• Ytterligare egenskaper: inbyggd analysator, avtagbar polarisator, mörkfältanordning

• Avsedda användare: erfarna användare och yrkesverksamma

• Användningsområde: metallurgisk analys

• Observationsmetoder: ljusfält, mörkfält, polarisering

• Medföljande skyddstillbehör: dammskydd

• Vikt: 11 kg
