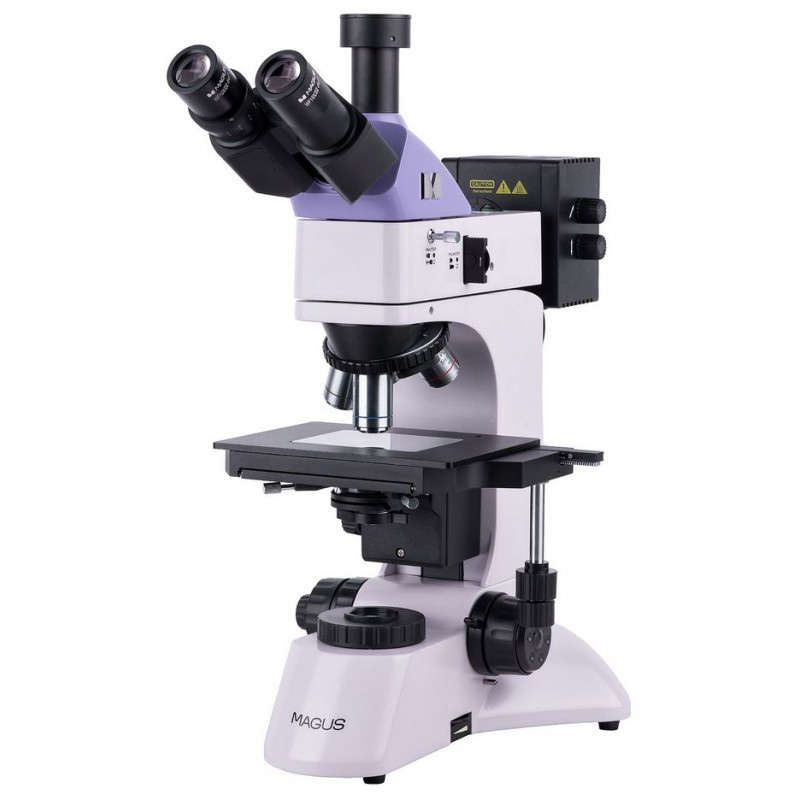

Mikroskop Metalurgi Magus Metal 600 BD (82897)

MAGUS Metal 600 BD Metallurgical Microscope dirancang untuk memeriksa spesimen dalam cahaya terpantul menggunakan mikroskopi medan terang, medan gelap, dan polarisasi. Mikroskop ini ditujukan untuk analisis material logam dan semikonduktor, serta sampel lain yang datar, dipoles, dan sangat reflektif. Saat beroperasi dalam cahaya transmisi, mikroskop ini juga dapat digunakan untuk mempelajari spesimen tembus cahaya, seperti film tipis atau partikel yang tertangkap pada filter. Model ini sangat cocok untuk aplikasi teknik metalurgi dan mesin, laboratorium kontrol kualitas dan teknik, serta universitas teknik.

Sistem optik

Mikroskop ini dilengkapi dengan kepala trinokular yang mencakup tabung trinokular untuk pemasangan kamera digital. Pembagi berkas cahaya mengarahkan cahaya sepenuhnya ke okuler atau sepenuhnya ke port kamera, dengan dua posisi yang dapat dipilih: 100:0 dan 0:100. Cincin penyesuaian dioptri terletak pada tabung okuler kiri untuk memungkinkan koreksi penglihatan secara individual.

Dalam konfigurasi standar, mikroskop menyediakan rentang perbesaran 50× hingga 400×. Rentang ini dapat diperluas dengan lensa objektif dan okuler opsional. Sistem ini menggunakan objektif plan akromatik infinity dengan jarak kerja panjang, dioptimalkan untuk mikroskopi medan terang dan medan gelap. Revolving nosepiece memiliki lima slot objektif; empat objektif disertakan, dan satu slot tersedia untuk objektif opsional. Nosepiece menghadap ke dalam sehingga pengguna dapat dengan jelas melihat objektif mana yang sedang digunakan pada jalur optik.

Sistem pencahayaan

Mikroskop ini menggunakan pencahayaan halogen yang menghasilkan cahaya hangat, mengurangi kelelahan mata selama pengamatan yang lama. Penerangan cahaya transmisi memiliki daya 30 W, sedangkan penerangan cahaya terpantul memberikan 50 W, memastikan kecerahan yang cukup untuk pengoperasian medan gelap yang nyaman.

Sistem pencahayaan cahaya terpantul mencakup perangkat medan gelap, sistem polarisasi, diafragma medan dan apertur untuk iluminasi Köhler, dan satu set filter warna. Sumber cahaya itu sendiri juga dapat diposisikan secara sentris untuk penyelarasan yang presisi.

Sistem cahaya transmisi dilengkapi dengan kondensor Abbe dengan lensa flip-down untuk objektif perbesaran rendah, serta diafragma apertur dan medan untuk pengaturan iluminasi Köhler yang tepat.

Meja objek dan mekanisme fokus

Spesimen bergerak bersama dengan meja mekanik dua sumbu. Tinggi spesimen maksimum yang direkomendasikan adalah 20 mm. Untuk pekerjaan dengan sampel tembus cahaya, meja dilengkapi dengan pelat kaca transparan.

Fokus dikendalikan melalui knob fokus kasar dan halus koaksial yang diposisikan rendah di kedua sisi mikroskop. Tata letak ini memungkinkan pengguna meletakkan tangan dengan nyaman di atas meja, bukan menggantung di udara. Mekanisme fokus kasar mencakup knob pengunci di sisi kanan dan penyesuaian tegangan di sisi kiri, memastikan fokus yang stabil dan terkontrol.

Aksesori dan ekspansi

Beragam aksesori opsional tersedia untuk MAGUS Metal 600 BD. Ini termasuk objektif jarak kerja panjang untuk medan terang dan medan gelap, okuler tambahan, slide kalibrasi, dan kamera digital, memungkinkan mikroskop dikonfigurasi sesuai kebutuhan inspeksi dan penelitian spesifik.

Fitur utama

• Pengamatan spesimen buram, datar, dipoles hingga 20 mm dalam cahaya terpantul menggunakan teknik medan terang, medan gelap, dan polarisasi

• Kemampuan untuk mengamati sampel tembus cahaya dalam cahaya transmisi

• Tabung trinokular untuk pemasangan kamera digital dengan pembagi berkas 100:0 / 0:100

• Objektif plan akromatik infinity dengan jarak kerja panjang, dioptimalkan untuk medan terang dan medan gelap (BD)

• Cahaya transmisi halogen 30 W dan cahaya terpantul halogen 50 W untuk pengamatan medan gelap yang efektif

• Iluminasi Köhler pada cahaya terpantul dengan sumber cahaya yang dapat diposisikan sentris, diafragma medan dan apertur, serta filter warna

• Iluminasi Köhler pada cahaya transmisi dengan kondensor Abbe yang dapat diposisikan sentris dan diatur ketinggiannya serta lensa flip-down

• Kompatibilitas luas dengan okuler dan objektif opsional

Isi paket

• Basis dengan input daya, sumber cahaya transmisi dan kondensor, mekanisme fokus, meja, dan revolving nosepiece

• Penerangan cahaya terpantul dengan rumah lampu

• Kepala trinokular

• Objektif plan akromatik infinity:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L40×/0.60 BD, WD 3,0 mm

• Dua okuler 10×/22 mm dengan eye relief panjang

• Pelat meja transparan

• Adaptor C-mount 1×

• Kunci L

• Kabel daya AC

• Kabel daya penerangan cahaya terpantul

• Penutup debu

• Panduan pengguna dan kartu garansi

Tersedia atas permintaan

• Okuler 10×/22 mm dengan skala

• Paket okuler: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Objektif opsional:

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (kering), WD 0,4 mm

• Kamera digital

• Slide kalibrasi

Spesifikasi teknis

• ID Produk: 82897

• Merek: MAGUS

• Garansi: 5 tahun

• EAN: 5905555018294

• Ukuran paket: 35 × 30 × 75 cm

• Berat pengiriman: 14,5 kg

• Tipe: cahaya/optik, metalurgi

• Kepala mikroskop: trinokular, Siedentopf

• Sudut kemiringan kepala: 30°

• Rentang perbesaran standar: 50×–400×

• Rentang perbesaran opsional: hingga 2500×

• Diameter tabung okuler: 30 mm

• Jarak interpupiler: 48–75 mm

• Ukuran meja: 210 × 140 mm

• Rentang gerak meja: 75 / 50 mm

• Tipe meja: meja mekanik dua sumbu dengan pelat kaca

• Penyesuaian dioptri: ±5 pada tabung okuler kiri

• Kondensor (cahaya transmisi): kondensor Abbe yang dapat diposisikan sentris dan diatur ketinggiannya, NA 1,25, dengan diafragma apertur dan lensa flip-down

• Diafragma: diafragma medan dan apertur bawaan untuk cahaya transmisi dan terpantul

• Sistem fokus: fokus kasar koaksial (dengan pengunci dan penyesuaian tegangan) dan fokus halus, resolusi 0,002 mm

• Pencahayaan: halogen, kecerahan dapat diatur

• Catu daya: 220 ± 22 V, 50 Hz

• Sumber cahaya: cahaya terpantul 12 V / 50 W; cahaya transmisi 12 V / 30 W

• Filter: hijau, biru, kuning, buram

• Rentang suhu operasi: +5 °C hingga +35 °C

• Fitur tambahan: analyzer bawaan, polarizer yang dapat dilepas, perangkat medan gelap

• Pengguna yang dituju: pengguna berpengalaman dan profesional

• Aplikasi: analisis metalurgi

• Metode pengamatan: medan terang, medan gelap, polarisasi

• Aksesori pelindung yang disertakan: penutup debu

• Berat: 11 kg
