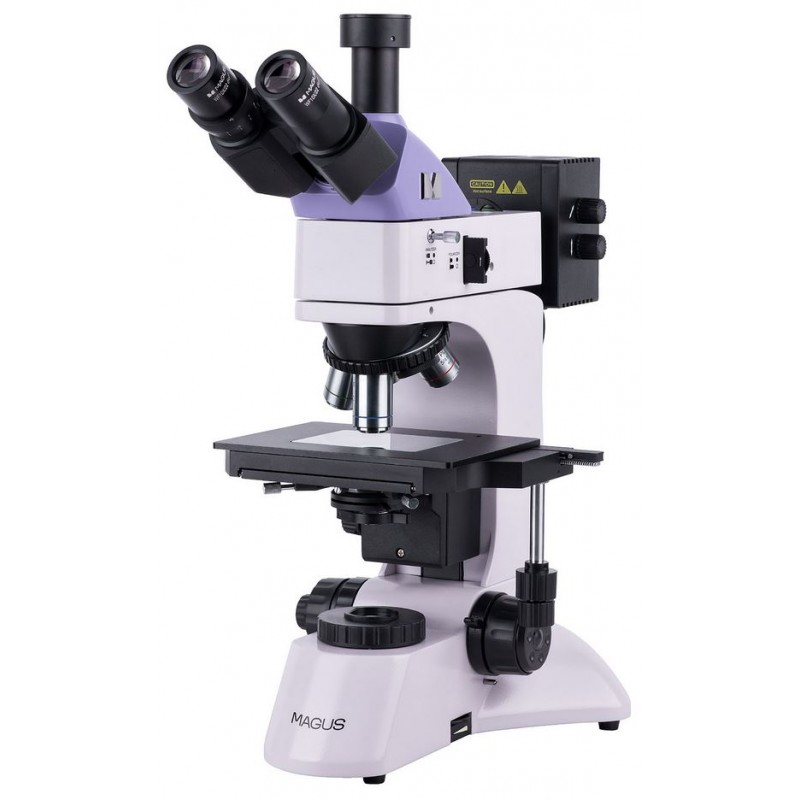

Magus Metal 600 BD metallograafiline mikroskoop (82897)

MAGUS Metal 600 BD metallograafiline mikroskoop on mõeldud proovide uurimiseks peegeldunud valguses kasutades helevälja-, pimevälja- ja polarisatsioonimikroskoopiat. See on ette nähtud metalli- ja pooljuhtmaterjalide ning teiste lamedate, poleeritud ja väga peegeldavate proovide analüüsiks. Läbivalgustusega töötades saab mikroskoopi kasutada ka poolläbipaistvate proovide uurimiseks, näiteks õhukesed kiled või filtritele püütud osakesed. See mudel sobib suurepäraselt metallurgia ja masinaehituse rakendusteks, kvaliteedikontrolli ja insenerilaboritesse ning tehnikaülikoolidesse.

Optiline süsteem

Mikroskoop on varustatud trino­kulaarse peaga, millel on trino­kulaarne toru digikaamera paigaldamiseks. Kiu jagaja suunab valguse kas täielikult okulaaridesse või täielikult kaameraportti, valikus on kaks asendit: 100:0 ja 0:100. Dioptri reguleerimisrõngas asub vasakul okulaaritorul, võimaldades individuaalset nägemise korrigeerimist.

Standardvarustuses pakub mikroskoop suurendusvahemikku 50× kuni 400×. Seda vahemikku saab laiendada valikuliste objektiivide ja okulaaridega. Süsteem kasutab infinity plan ahromaatilisi objektiive pika töövahemaaga, mis on optimeeritud nii helevälja- kui ka pimevälja­mikroskoopiaks. Pöörlev objektiivipesa omab viit objektiivi pesa; neli objektiivi on komplektis, üks pesa jääb valikulise objektiivi jaoks vabaks. Objektiivipesa on sissepoole suunatud, et kasutaja näeks selgelt, milline objektiiv on optilises teekonnas.

Valgustussüsteem

Mikroskoop kasutab hõõglambi valgustust, mis annab sooja valguse ja vähendab silmade väsimust pikaajalisel vaatlusel. Läbivalgusti võimsus on 30 W, peegeldunud valguse valgusti annab 50 W, tagades piisava heleduse mugavaks pimevälja tööks.

Peegeldunud valguse valgustussüsteem sisaldab pimevälja seadet, polarisatsioonisüsteemi, välja- ja ava­diafragmasid Köhleri valgustuse jaoks ning värvifiltrite komplekti. Valgusallikat saab tsentreerida täpseks joondamiseks.

Läbivalgustussüsteemil on Abbe kondensaator allalastava läätsedega madala suurendusega objektiivide jaoks ning ava- ja väljadiafragmad Köhleri valgustuse korrektseks seadistamiseks.

Objektilaua ja fokusseerimismehhanism

Proov liigub koos kaheteljelise mehaanilise objektilauaga. Maksimaalne soovitatav proovi kõrgus on 20 mm. Poolläbipaistvate proovidega töötamiseks on objektilaud varustatud läbipaistva klaasplaadiga.

Fokusseerimist juhitakse koaksiaalsete jäme- ja peenreguleerimisnuppudega, mis asuvad mõlemal pool mikroskoopi madalal. Selline paigutus võimaldab kasutajal käsi mugavalt laual hoida, mitte õhus. Jämefokusseerimismehhanismil on lukustusnupp paremal ja pingeregulaator vasakul, tagades stabiilse ja kontrollitud fokusseerimise.

Lisatarvikud ja laiendatavus

MAGUS Metal 600 BD jaoks on saadaval lai valik lisatarvikuid. Nende hulka kuuluvad pika töövahemaa objektiivid helevälja ja pimevälja jaoks, lisakokulaarid, kalibreerimispreparaadid ja digikaamerad, võimaldades mikroskoobi seadistada vastavalt konkreetsetele kontrolli- ja uurimisvajadustele.

Põhiomadused

• Läbipaistmatute, lamedate, poleeritud kuni 20 mm kõrguste proovide vaatlus peegeldunud valguses helevälja, pimevälja ja polarisatsioonitehnikatega

• Poolläbipaistvate proovide vaatlus läbivalgustuses

• Trinokulaarne toru digikaamera paigaldamiseks koos 100:0 / 0:100 kiujaoturiga

• Infinity plan ahromaatsed objektiivid pika töövahemaa ja optimeeritusega helevälja ja pimevälja (BD) jaoks

• 30 W hõõglambi läbivalgustus ja 50 W hõõglambi peegeldunud valgus tõhusaks pimevälja vaatlemiseks

• Köhleri valgustus peegeldunud valguses tsentreeritava valgusallika, välja- ja avadiafragmade ning värvifiltritega

• Köhleri valgustus läbivalgustuses tsentreeritava ja kõrgusreguleeritava Abbe kondensaatori ning allalastava läätsedega

• Lai ühilduvus valikuliste okulaari- ja objektiividega

Komplekti sisu

• Alus toitepistiku, läbivalgusti ja kondensaatori, fokusseerimismehhanismi, objektilaua ja pöörleva objektiivipesaga

• Peegeldunud valguse valgusti lambipesaga

• Trinokulaarne pea

• Infinity plan ahromaatsed objektiivid:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L40×/0.60 BD, WD 3,0 mm

• Kaks 10×/22 mm okulaari pika silma­vahega

• Läbipaistev objektilaua plaat

• 1× C-mount adapter

• Kuuskantvõti

• Voolujuhe

• Peegeldunud valguse valgusti voolujuhe

• Tolmu­kate

• Kasutusjuhend ja garantiikaart

Saadaval tellimisel

• 10×/22 mm okulaar skaalaga

• Okulaaripaarid: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Valikulised objektiivid:

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (kuiv), WD 0,4 mm

• Digikaamera

• Kalibreerimispreparaat

Tehnilised andmed

• Toote ID: 82897

• Bränd: MAGUS

• Garantii: 5 aastat

• EAN: 5905555018294

• Pakia suurus: 35 × 30 × 75 cm

• Saadetise kaal: 14,5 kg

• Tüüp: valgus-/optiline, metallograafiline

• Mikroskoobi pea: trinokulaarne, Siedentopf

• Pea kaldenurk: 30°

• Standardne suurendusvahemik: 50×–400×

• Valikuline suurendusvahemik: kuni 2500×

• Okulaaritoru läbimõõt: 30 mm

• Interpupillaarne kaugus: 48–75 mm

• Objektilaua suurus: 210 × 140 mm

• Objektilaua liikumisulatus: 75 / 50 mm

• Objektilaua tüüp: kaheteljeline mehaaniline laud klaasplaadiga

• Dioptri reguleerimine: ±5 vasakul okulaaritorul

• Kondensaator (läbivalgustus): tsentreeritav ja kõrgusreguleeritav Abbe kondensaator, NA 1,25, ava­diafragma ja allalastava läätsedega

• Diafragmad: sisseehitatud välja- ja avadiafragmad läbiva- ja peegeldunud valguse jaoks

• Fokusseerimissüsteem: koaksiaalne jämefookus (lukustuse ja pingereguleerimisega) ning peenfookus, lahutusvõime 0,002 mm

• Valgustus: hõõglamp, heleduse reguleerimisega

• Toiteallikas: 220 ± 22 V, 50 Hz

• Valgusallikad: peegeldunud valgus 12 V / 50 W; läbivalgustus 12 V / 30 W

• Filtrid: roheline, sinine, kollane, matt

• Töötemperatuuri vahemik: +5 °C kuni +35 °C

• Lisafunktsioonid: sisseehitatud analüsaator, eemaldatav polarisaator, pimevälja seade

• Mõeldud kasutajatele: kogenud kasutajad ja spetsialistid

• Kasutusvaldkond: metallograafiline analüüs

• Vaatlusmeetodid: heleväli, pimeväli, polarisatsioon

• Komplektis kaitsev tarvik: tolmukate

• Kaal: 11 kg
