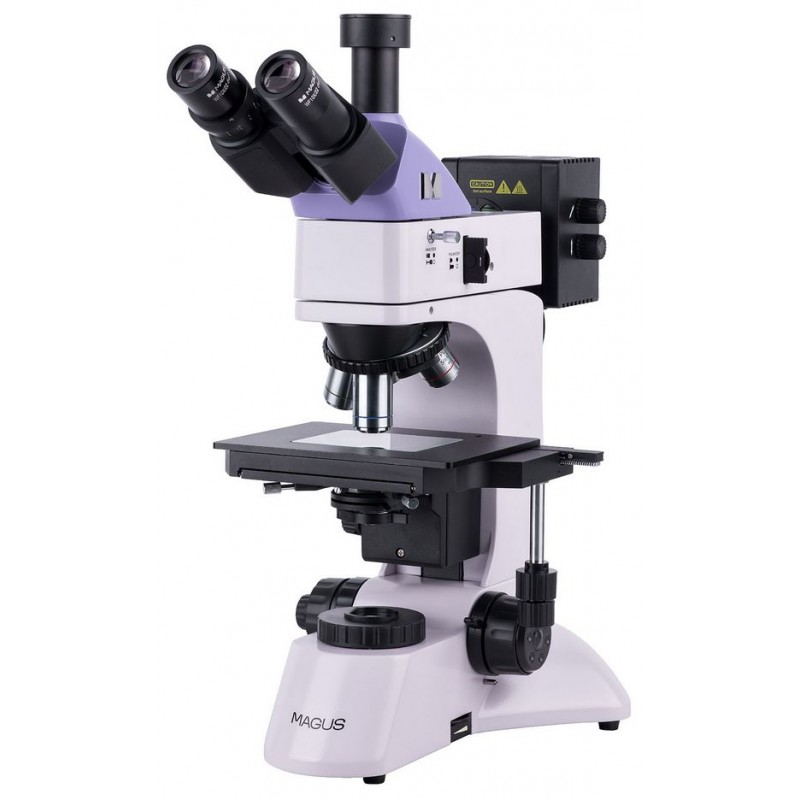

Magus Metal 600 BD Metallurgisches Mikroskop (82897)

Das MAGUS Metal 600 BD Metallurgische Mikroskop ist für die Untersuchung von Präparaten im auflicht unter Verwendung von Hellfeld-, Dunkelfeld- und Polarisationsmikroskopie konzipiert. Es ist für die Analyse von Metall- und Halbleitermaterialien sowie anderen flachen, polierten und stark reflektierenden Proben vorgesehen. Im Durchlichtbetrieb kann das Mikroskop auch zur Untersuchung von durchscheinenden Präparaten wie Dünnschichten oder auf Filtern abgeschiedenen Partikeln verwendet werden. Dieses Modell eignet sich hervorragend für metallurgische und maschinenbauliche Anwendungen, Qualitätskontroll- und Entwicklungslabore sowie technische Hochschulen.

Optisches System

Das Mikroskop ist mit einem Trinokularkopf ausgestattet, der ein Trinokularrohr zur Montage einer Digitalkamera enthält. Ein Strahlenteiler leitet das Licht entweder vollständig zu den Okularen oder vollständig zum Kameraanschluss, mit zwei wählbaren Positionen: 100:0 und 0:100. Ein Dioptrien-Einstellring befindet sich am linken Okulartubus, um eine individuelle Sehkorrektur zu ermöglichen.

In der Standardkonfiguration bietet das Mikroskop einen Vergrößerungsbereich von 50× bis 400×. Dieser Bereich kann mit optionalen Objektiven und Okularen erweitert werden. Das System verwendet Unendlich-plan-achromatische Objektive mit langem Arbeitsabstand, optimiert für Hellfeld- und Dunkelfeldmikroskopie. Der Objektivrevolver verfügt über fünf Objektivplätze; vier Objektive sind im Lieferumfang enthalten, und ein Platz bleibt für ein optionales Objektiv frei. Der Revolver ist nach innen gerichtet, sodass der Benutzer klar sehen kann, welches Objektiv sich im Strahlengang befindet.

Beleuchtungssystem

Das Mikroskop verwendet eine Halogenbeleuchtung, die warmes Licht erzeugt und so die Augenbelastung bei längerer Beobachtung reduziert. Der Durchlicht-Illuminator ist mit 30 W ausgelegt, während der Auflicht-Illuminator 50 W liefert und so eine ausreichende Helligkeit für eine komfortable Dunkelfeldbeobachtung gewährleistet.

Das Auflicht-Beleuchtungssystem umfasst ein Dunkelfeldgerät, ein Polarisationssystem, Feld- und Aperturblenden für Köhler-Beleuchtung sowie einen Satz Farbfilter. Die Lichtquelle selbst kann ebenfalls zentriert werden, um eine präzise Ausrichtung zu ermöglichen.

Das Durchlichtsystem verfügt über einen Abbe-Kondensor mit herunterklappbarer Linse für Objektive mit geringer Vergrößerung sowie Apertur- und Feldblenden für die richtige Köhler-Beleuchtung.

Objekttisch und Fokussiermechanismus

Das Präparat bewegt sich zusammen mit dem zweiachsigen mechanischen Objekttisch. Die maximal empfohlene Probenhöhe beträgt 20 mm. Für Arbeiten mit durchscheinenden Proben ist der Tisch mit einer transparenten Glasplatte ausgestattet.

Die Fokussierung erfolgt über koaxiale Grob- und Feintriebknöpfe, die niedrig an beiden Seiten des Mikroskops angebracht sind. Diese Anordnung ermöglicht es dem Benutzer, die Hände bequem auf dem Tisch abzulegen, anstatt sie in der Luft zu halten. Der Grobfokussiermechanismus verfügt über einen Arretierknopf auf der rechten Seite und eine Spannungseinstellung auf der linken Seite, was eine stabile und kontrollierte Fokussierung gewährleistet.

Zubehör und Erweiterbarkeit

Für das MAGUS Metal 600 BD steht eine große Auswahl an optionalem Zubehör zur Verfügung. Dazu gehören Objektive mit langem Arbeitsabstand für Hellfeld und Dunkelfeld, zusätzliche Okulare, Kalibrierpräparate und Digitalkameras, sodass das Mikroskop für spezifische Inspektions- und Forschungsanforderungen konfiguriert werden kann.

Hauptmerkmale

• Beobachtung von opaken, flachen, polierten Proben bis zu 20 mm Höhe im Auflicht mit Hellfeld-, Dunkelfeld- und Polarisationstechniken

• Möglichkeit zur Beobachtung von durchscheinenden Proben im Durchlicht

• Trinokularrohr zur Installation einer Digitalkamera mit 100:0 / 0:100 Strahlenteiler

• Unendlich-plan-achromatische Objektive mit langem Arbeitsabstand, optimiert für Hellfeld und Dunkelfeld (BD)

• 30 W Halogen-Durchlicht und 50 W Halogen-Auflicht für effektive Dunkelfeldbeobachtung

• Köhler-Beleuchtung im Auflicht mit zentrierbarer Lichtquelle, Feld- und Aperturblenden sowie Farbfiltern

• Köhler-Beleuchtung im Durchlicht mit zentrierbarem, höhenverstellbarem Abbe-Kondensor und herunterklappbarer Linse

• Breite Kompatibilität mit optionalen Okularen und Objektiven

Lieferumfang

• Basis mit Stromanschluss, Durchlichtquelle und Kondensor, Fokussiermechanismus, Objekttisch und Objektivrevolver

• Auflicht-Illuminator mit Lampengehäuse

• Trinokularkopf

• Unendlich-plan-achromatische Objektive:

  • PL L5×/0.12 BD, WD 9,7 mm

  • PL L10×/0.25 BD, WD 9,3 mm

  • PL L20×/0.40 BD, WD 7,2 mm

  • PL L40×/0.60 BD, WD 3,0 mm

• Zwei 10×/22 mm Okulare mit langem Augenabstand

• Transparente Objekttischplatte

• 1× C-Mount-Adapter

• Innensechskantschlüssel

• Netzkabel

• Netzkabel für Auflicht-Illuminator

• Staubschutzhaube

• Bedienungsanleitung und Garantiekarte

Auf Anfrage erhältlich

• 10×/22 mm Okular mit Skala

• Okularpaare: 12,5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Optionale Objektive:

  • PL L50×/0.70 BD, WD 2,5 mm

  • PL L60×/0.70 BD, WD 1,9 mm

  • PL L80×/0.80 BD, WD 0,8 mm

  • PL L100×/0.85 BD (trocken), WD 0,4 mm

• Digitalkamera

• Kalibrierpräparat

Technische Daten

• Produkt-ID: 82897

• Marke: MAGUS

• Garantie: 5 Jahre

• EAN: 5905555018294

• Paketgröße: 35 × 30 × 75 cm

• Versandgewicht: 14,5 kg

• Typ: Licht-/Optisches, metallurgisch

• Mikroskopkopf: Trinokular, Siedentopf

• Kopfneigungswinkel: 30°

• Standard-Vergrößerungsbereich: 50×–400×

• Optionaler Vergrößerungsbereich: bis zu 2500×

• Okulartubusdurchmesser: 30 mm

• Augenabstand: 48–75 mm

• Objekttischgröße: 210 × 140 mm

• Objekttischweg: 75 / 50 mm

• Objekttischtyp: zweiachsiger mechanischer Tisch mit Glasplatte

• Dioptrieneinstellung: ±5 am linken Okulartubus

• Kondensor (Durchlicht): zentrierbarer und höhenverstellbarer Abbe-Kondensor, NA 1,25, mit Aperturblende und herunterklappbarer Linse

• Blenden: eingebaute Feld- und Aperturblenden für Durch- und Auflicht

• Fokussiersystem: koaxialer Grobtrieb (mit Arretierung und Spannungseinstellung) und Feintrieb, Auflösung 0,002 mm

• Beleuchtung: Halogen, Helligkeit einstellbar

• Stromversorgung: 220 ± 22 V, 50 Hz

• Lichtquellen: Auflicht 12 V / 50 W; Durchlicht 12 V / 30 W

• Filter: grün, blau, gelb, matt

• Betriebstemperaturbereich: +5 °C bis +35 °C

• Zusätzliche Merkmale: eingebauter Analysator, abnehmbarer Polarisator, Dunkelfeldgerät

• Zielgruppe: erfahrene Anwender und Profis

• Anwendung: metallurgische Analyse

• Beobachtungsmethoden: Hellfeld, Dunkelfeld, Polarisation

• Mitgeliefertes Schutz-Zubehör: Staubschutzhaube

• Gewicht: 11 kg
