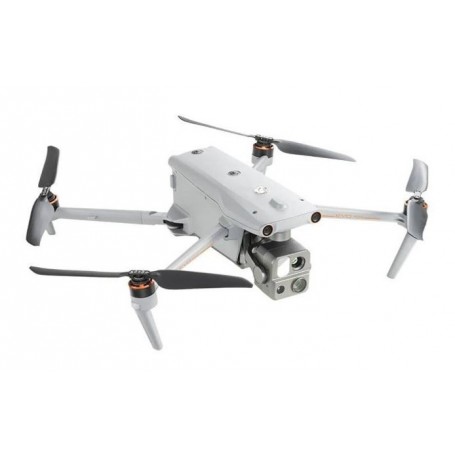

מזל"ט Autel Evo Max 4N

להגיע לגבולות חדשים

סדרת EVO Max מביאה לך אוטונומיה מתקדמת. הוא מעריך סביבות מורכבות כדי ליצור מסלולי טיסה תלת-ממדיים בזמן אמת להימנעות ממכשולים שאין שני להם. חיישנים מתקדמים מאפשרים טיסה באזורים שאינם זמינים ב-GPS, והמצלמות התרמיות והאור הכוכבים המדהימות פותחות תרחישי זיהוי ומעקב אחר אובייקטים חדשים. עם עיצוב מתקפל ועמיד בפני מזג אוויר, הסדרה ניידת כמו שהיא מסוגלת.

• הימנעות ממכשולים ב-720°
• ניווט בסביבות דחויות של GPS
• A-Mesh Networking
• 0.0001 מצלמת LUX Starlight
• סוללות להחלפה חמה
• טווח שידור של 12.4 מייל
• 42 דקות מקסימום זמן טיסה
• דירוג מזג אוויר IP43

איתור נתיבים אוטומטי

מנוע האוטונומיה של Autel אוסף נתונים סביבתיים מסביב ומתכנן מסלולי טיסה תלת מימדיים דרך סביבות מורכבות כמו הרים, יערות ומבנים. מקרי שימוש כוללים שחזור מהיר של סצנה תלת מימדית, שמירה על בטיחות הציבור, בדיקה תעשייתית ומדידות קרקע.

ניווט בסביבה דחיית GPS

חיישנים מתקדמים מאפשרים לסדרת EVO Max לנווט בתוך מבנים קשים, מתחת לאדמה או בסביבות ללא GPS.

זיהוי ומעקב מדויקים של אובייקטים

בהתבסס על טכנולוגיית זיהוי הבינה המלאכותית של Autel, סדרת EVO Max יכולה לזהות ולהינעל באופן אוטומטי על סוגים שונים של מטרות כגון מקורות חום, אנשים נעים או כלי רכב ולהשיג מעקב בגובה רב ואיסוף נתונים עבור אכיפת החוק.

ללא נקודות עיוורות. הימנעות אולטימטיבית ממכשולים

סדרת EVO Max היא המל"ט המסחרי היחיד המשלב מערכות ראייה דו-עיניות מסורתיות עם טכנולוגיית מכ"ם גלי מילימטר. זה מאפשר ל-Autel Autonomy Engine המשולב לתפוס אובייקטים עד 0.5 אינץ', מבטל כתמים עיוורים ומאפשר פעולה בתנאי תאורה חלשה או גשם.

אנטי ג'אם, נגד הפרעות

סדרת EVO Max משתמשת במודולים ובאלגוריתמים מתקדמים של בקרת טיסה שתוכננו במיוחד כדי להתמודד עם זיוף RFI, EMI ו-GPS. זה מאפשר לסדרת EVO Max לטוס בבטחה ליד קווי מתח, מבנים קריטיים ובאזורים מורכבים.

A-Mesh 1.0. רשת הרשת הראשונה של התעשייה

סדרת EVO Max כוללת את מערכת A-Mesh החדשה, המאפשרת תקשורת, חיבור ושיתוף פעולה אוטונומיים בין מל"ט למל"ט.

טווח משופר

ניתן למקם צמתי תקשורת באופן סטטי על גבעות או עמודים כדי לספק כיסוי מלא לאזור, או נחיל של מל"טים יכול לספק נקודות תקשורת ניידות כדי להרחיב את הכיסוי של הקבוצה כולה.

אפליקציות מעבר לקו הראייה

עם A-Mesh, רחפנים מרובים בסביבה יכולים לשמש כנקודות ממסר כדי לשפר מאוד את יעילות פעולת BVLOS.

אנטי-הפרעות משופר

סדרת EVO Max יכולה לתקשר בצורה חלקה עם רחפנים אחרים בסביבה, בניגוד למבנה שרשרת מסורתי. אם מזל"ט בודד ייכשל או ייצא באופן בלתי צפוי, המערכת כולה תתארגן באופן עצמאי ותמשיך להעביר מידע קריטי.

בקרת צי מלא

רחפנים מרובים ניתנים לשליטה אוטונומית על ידי טייס אחד או על ידי קבוצת טייסים בו זמנית עם או בלי כיסוי LTE.

Autel SkyLink 3.0

מערכת SkyLink 3.0 מסדרת EVO Max מגיעה עם 6 אנטנות, 4 פסי תדרים, הצפנת AES-256 ושילוב 4G אופציונלי כדי לספק למשתמשים את יכולות הטיסה המתקדמות ביותר אי פעם ב-EVO.

• 12.4 מייל מרחק שידור תמונה
• חביון <150ms
• 1080P@30FPS איכות תמונה בזמן אמת
• 900MHz/2.4GHz /5.2GHz/5.8GHz* רצועות תדר

*בעוד ש-900 מגה-הרץ רק לאזורי FCC, 5.2 גיגה-הרץ חל רק על אזורי FCC, CE ו-UKCA.

מטען מוכן למשימה

המטען משלב מצלמת אור כוכבים, מצלמה רחבה, מצלמת זום, מצלמה תרמית ומד טווח לייזר לכל צרכי לכידת הנתונים וקבלת החלטות קריטית.

חקור את הלילה. EVO Max 4N

מצלמת אור כוכבים

• 2.3MP
• LUX: 0.0001, ISO: 450000
• שווה ערך: 41.4 מ"מ

מצלמה רחבה

• 50MP
• CMOS בגודל 1/1.28 אינץ'
• צמצם: f/1.9
• DFOV: 85°
• שווה ערך: 23 מ"מ

מצלמה תרמית

• 640×512, אורך מוקד: 9.1 מ"מ
• 16x זום דיגיטלי
• טווח: -4 ℉ עד 1022 ℉

מד טווח לייזר

• טווח מדידה: 16.4–3737 רגל
• דיוק מדידה: ± (1 מ' + D×0.15%)

לרדוף אחרי החום ולחקור את הלילה

מצלמת אור כוכבים

השתמש במצלמה החדשה הזו כדי לחקור את הלילה עם מטרות נעולות ומעקב.

סופר זום

השתמש במצלמה החדשה הזו כדי לחקור את הלילה עם מטרות נעולות ומעקב.

רגישות-על

Moonlight Algorithm 2.0 מגביר את העיבוד לאחר ומאפשר לך ללכוד תמונות חדות ומפורטות בסביבות עם תאורה נמוכה.

וידאו: 4K 30fps, מקסימום ISO 64000

צילום: מצב אור ירח מפחית רעש ומשפר את ה-HDR.

תפיסת אינפרא אדום חזקה

מצויד במצלמת הדמיה תרמית ברזולוציה גבוהה של 640 x 512, אורך מוקד של 9.1 מ"מ וזום דיגיטלי פי 16.

טווח מדויק

הקש על יעד כדי לקבל את הקואורדינטות והגובה במהירות ממרחק של עד 0.75 מייל.

Autel Enterprise App Platform

האפליקציה Autel Enterprise בנויה מהיסוד עבור יישומים תעשייתיים וכוללת ממשק חדש לגמרי לתפעול פשוט ויעילה. תכונות נוספות ומצבים חצי אוטונומיים ממקסמים את יכולת המשימה של סדרת EVO Max.

בתיבה

1x מזל"ט Autel EVO MAX 4N

1x סוללת Autel EVO MAX 4N

1x יחידת בקרה Smart Controller V3 עם כיסוי מקל

1x מטען קיר עם כבל

1x כיסוי גימבל

1x זוג מדחפים רזרביים

כרטיס זיכרון 1x 64GB

1x תיק הובלה

1x מברג

1x שרוך בקר

1x מטען בקר עם כבל טעינה ושידור

1x ידני ורשימת מוצרים

1x מזוודה

מפרט טכני

כְּלִי טַיִס

EVO Max 4N משקל 3.62 פאונד (1641 גרם, סוללה וגימבל כלולים)

מקסימום משקל המראה 4.41 פאונד (1999 גרם)

מידות 562*651*147 מ"מ (פרופל, כולל מדחפים); 318*400*147 מ"מ (פרופל, למעט מדחפים); 257*145*131 מ"מ (מקופל, לא כולל מדחפים)

בסיס גלגלים אלכסוני 1.53 רגל (466 מ"מ)

מהירות עלייה מקסימלית 8 מטר/שניה

מהירות ירידה מקסימלית 6m/s

מהירות אופקית מרבית (ללא רוח ליד פני הים) 23 מטר/שניה - *מהירות מרבית במצב מגוחך היא 19 מטר/שניה כאשר פועלים באזורי האיחוד האירופי.

גובה המראה מקסימלי 13,124 רגל (4000 מ')

זמן טיסה מקסימלי (ללא רוח) 42 דקות

זמן ריחוף מרבי (ללא רוח) 38 דקות

התנגדות רוח מקסימלית 27 קמ"ש* - *המראה ונחיתה יכולות לעמוד במהירויות רוח של עד 27 קמ"ש (12 מ"ש).

דירוג IP IP43

זווית הטיה מקסימלית 35°

מהירות זוויתית מקסימלית: 300°/s; פיתול: 120°/s

טמפרטורת פעולה -4°F עד 122°F (-20℃ עד 50℃)

אחסון פנימי 128GB אחסון פנימי, עם 64GB של מקום פנוי* (השטח הפנוי שנותר ישתנה עם גרסאות קושחה שונות)

תדר הפעלה 2.4GHz/5.8GHz; 5.2GHz (חל רק עבור אזורי FCC, CE ו-UKCA). ; 900MHz (מתאים רק לאזורי FCC).

GNSS GPS+Galileo+BeiDou+GLONASS

כוח משדר (EIRP) 2.4GHz: <30dBm (FCC), <20dBm(CE/SRRC/MIC) ; 5.8GHz: <27dBm (FCC/SRRC), <14dBm (CE) ; 5.15-5.25GHz: <23dBm (FCC/CE) ; 902-928MHz: <30dBm (FCC) ; 5.65-5.755GHz: <27dBm (MIC)

דיוק ריחוף אנכית: ±0.1 מ' (כאשר מערכות הראייה פועלות כרגיל); ±0.5 מ' (כאשר GNSS עובד כרגיל); ; אופקי: ±0.3 מ' (כאשר מערכות הראייה פועלות כרגיל); ±0.5 מ' (כאשר GNSS עובד כרגיל);

פרוטוקול Wi-Fi 802.11a/b/g/n/ac/ax ; תמיכה ב-2 x 2 MIMO Wi-Fi

תדר הפעלה של Wi-Fi 2.400 - 2.4835 GHz; 5.150 - 5.250GHz (CE/FCC/MIC); 5.725 ‒ 5.850 GHz*(למעט MIC)

Power Transmitter Wi-Fi (EIRP) 2.400 - 2.4835 GHz ; FCC: ＜30dBm; CE/SRRC/MIC:＜20dBm ; 5.150 - 5.250GHz ; FCC/CE/MIC<22dBm; 5.725 ‒ 5.850 GHz; FCC/SRRC: ＜21dBm ; CE: ＜14dBm

גימבל

גובה טווח מכני: -135° עד 45°; פיתול: -45° עד 45°; גליל: -45° עד 45°

טווח ניתן לשליטה -90° עד 30°

מערכת יציבה 3 צירים מכאנית גימבל (פסיעה, פיהוק, גלגול)

מהירות שליטה מקסימלית (גובה גובה) 200º/s

טווח רטט זוויתי <0.005°

מצלמת EVO Max 4N Starlight

חיישן פיקסלים יעילים: 2.3M

אורך מוקד העדשה: 35 מ"מ (שווה ערך ל-41.4 מ"מ); FOV：52°; טווח זום: 1-8x, תומך בזום הצמדה

טווח ISO אוטומטי: ISO100-ISO450000 ; מצב סופר רגיש: אוטומטי ISO100-ISO450000

מצבי מצלמה צילום בודד (ברירת מחדל)

פורמט תמונה JPG

רזולוציית תמונה 1920×1200

פורמט וידאו MP4

רזולוציית וידאו 20Mbps (1920×1200 P30)

HDR וידאו אוטומטי

פלט וידאו מצב רגיש במיוחד: 1920×1200 P30

מצלמה תרמית EVO Max 4N

חיישן מיקרובולומטר VOx לא מקורר

עדשה FOV：61° ; אורך מוקד: 9.1 מ"מ; צמצם: f/1.0 ; מרחק מיקוד: 2.2 מ' ~ ∞

דיוק מדידת טמפרטורת אינפרא אדום ±3℃ או ±3% מהקריאה (באמצעות הערך הגדול יותר) בטווח טמפרטורת סביבה מ-4℉ עד 140℉ (-20℃-60℃)

רזולוציית וידאו 640×512@30FPS

גודל תמונה 640×512

Pixel Pitch 12um

שיטת מדידת טמפרטורה מדידת מרכז, מדידת סיר, מדידה מלבנית

טווח מדידת טמפרטורה -4℉ עד 302℉, 32℉ עד 1022℉ (-20°C עד 150°C, 0 עד 550°C)

התראת טמפרטורה ספי אזעקת טמפרטורה גבוהה ונמוכה, קואורדינטות דיווח וערכי טמפרטורה

פלטה לבן חם/שחור חם/צורב/קשת/אפור/קשת ברזל/קר וחם

מצלמה רחבה

חיישן 1/1.28 CMOS, פיקסלים אפקטיביים: 50M

FOV עדשה: 85°; אורך מוקד: 4.5 מ"מ (שווה ערך: 23 מ"מ); צמצם: f/1.9 ; מנוע AF: פוקוס PDAF

פיצוי חשיפה ±3EV 0.3EV/צעד

תמונה מטווח ISO: ISO100~ISO6400 ; וידאו: ISO100~ISO64000 (מצב סצינת לילה: עד ISO64000)

צילום מהירות תריס: 8 שניות ~ 1/8000 שניות; וידאו: 1 שניות ~ 1/8000 שניות

מקסימום רזולוציית וידאו 4000×3000

גודל תמונה 4096*3072

מד טווח לייזר

דיוק המדידה ± (1 מ' + D×0.15%) D הוא המרחק למשטח אנכי

טווח מדידה 5 מ' עד 1.2 ק"מ

העברת תמונה

תדר הפעלה 2.4G/5.8G/900MHz* - *900MHz ישים רק לאזורי FCC.

מרחק שידור מרבי (ללא הפרעות, ללא הפרעות) 12.4 מייל/20 ק"מ (FCC), 4.9 מייל/8 ק"מ (CE)

רשת עצמאית Autel Smart Controller V3

כוח משדר (EIRP) 2.4GHz: <28dBm (FCC), <20dBm (CE/SRRC/MIC) ; 5.8GHz: <28dBm (FCC/SRRC), <14dBm (CE) ; 5.15-5.25GHz: < 23dBm(FCC/CE) ; 902-928MHz: <30dBm (FCC) ; 5.65-5.755GHz: <27dBm (MIC)

מערכת חישת מכ"ם גלי מילימטר

תדר 60GHz/24GHz* - *נא לטוס בבטחה ולציית לחוקים ולתקנות המקומיים שלך כדי להשתמש בתדר 60GHz.

טווח חישה 60GHz מכ"ם: כלפי מעלה: 0.98-787.4 אינץ' (0.3-20 מ'), כלפי מטה: 5.9-3149.6 אינץ' (0.15-80 מ'), קדימה ואחורה: 0.98-98.43 רגל (0.3-50 מ'); רדאר 24GHz: כלפי מטה: 2.62-39.4ft (0.8-12m)

FOV אופקי (6dB): ±60°/±22° (24G/60G) ; אנכי (6dB): ±30°/±20° (24G/60G)

סביבת הפעלה מערכת חישת הרדאר של גלי מילימטר 60GHz תומכת בהימנעות ממכשולים בכל מזג אוויר עבור זכוכית, מים, חוטים, בניינים ועצים. מרחק ההימנעות ממכשולים שלו משתנה בהתאם ליכולתו של המכשול לשקף גלים אלקטרומגנטיים וגודל פני השטח שלו.

מכ"ם גל מילימטר 24Ghz תומך בחישה כלפי מטה, וטווח החישה שלו משתנה בהתאם לחומר הקרקע. לדוגמה, טווח החישה של טחון צמנט הוא 12 מטרים, וטווח החישה של דשא בעובי של יותר מ-3 ס"מ הוא פחות מ-6 מטרים.

מערכת חישה חזותית

טווח חישת מכשולים קדימה: 19.7-1220.5 אינץ' (0.5-31 מ'); אחורה: 19.7-984.3 אינץ' (0.5-25 מ'); צדדית: 19.7-1023.6 אינץ' (0.5-26 מ'); כלפי מעלה: 0.66-85.3 רגל (0.2-26 מ'); כלפי מטה: 0.98-75.5 רגל (0.3-23 מ')

חיישן FOV קדימה/אחורה: 60°(H), 80°(V) ; חיישן כלפי מעלה/מטה: 180° (הצד), 120° (קדימה ואחורה)

סביבת הפעלה קדימה, אחורה, צדדית, כלפי מעלה: למשטח יש מרקם עשיר, תחת סביבת תאורה מספקת (> 15 לוקס, סביבת תאורת פלורסנט מקורה רגילה); כלפי מטה: המשטח הוא חומר מפוזר עם רפלקטיביות של מעל 20%

(קירות, עצים, בני אדם וכו'), בסביבת תאורה מספקת (מעל 15 לוקס, סביבת תאורת פלורסנט מקורה רגילה)

מכ"ם ומערכות חישה חזותית

טווח חישה קדימה ואחורה: 11.8-1968.5 אינץ' (0.3-50 מ'); צדדית: 19.7-1023.6 אינץ' (0.5-26 מ'); כלפי מעלה: 0.66-85.3 רגל (0.2-26 מ'); כלפי מטה: 0.49-262.5 רגל (0.15-80 מ') (רדאר 60Ghz)

חיישן FOV קדימה/אחורה: 80°(H), 120°(V) ; חיישן כלפי מעלה/מטה: 180° (הצד), 120° (קדימה ואחורה)

סביבת הפעלה קדימה, אחורה, כלפי מעלה, מטה: תומכת בהימנעות ממכשולים בכל מזג אוויר עבור זכוכית, מים, זרדים, מבנים וקווי מתח גבוה. יש לעמוד לפחות באחד מ-2 התנאים: תאורה מספקת או למכשול יש יכולת השתקפות חזקה לגלים אלקטרומגנטיים.

צדדית: למשטח יש מרקם עשיר, בסביבת תאורה מספקת (>15 לוקס, סביבת תאורת פלורסנט פנימית רגילה)

Autel Smart Controller V3

מסך 7.9 אינץ', מקסימום 2000 ניטים. בהירות, רזולוציה של 2048*1536

קיבולת סוללה: 5800mAh; סוג סוללה: סוללת ליתיום יון חכמה; מתח: 11.55V ; אנרגיה: 67Wh

זמן טעינה: 120 דקות

זמן פעולה 2.5 שעות (מקסימום בהירות); 4.5 שעות (50% בהירות)

מרחק שידור מרבי (ללא הפרעות) 12.4 מייל/20 ק"מ (FCC), 4.9 מייל/8 ק"מ (CE)

דירוג IP IP43

אחסון 128G

GNSS GPS+GLONASS+Galileo+Beidou

טמפרטורת פעולה -4°F עד 104°F (-20℃ עד 40℃)

פרוטוקול Wi-Fi WiFi Direct, Wi-Fi Display, 802.11a/b/g/n/ac ; תמיכה ב-2 x 2 MIMO Wi-Fi

תדר פעולה 2.400 - 2.4835 GHz; 5.150 - 5.250GHz*(MIC בלבד); 5.725 ‒ 5.850 GHz*(למעט MIC)

כוח משדר (EIRP) 2.400 - 2.4835 GHz FCC: ＜23dBm; CE/SRRC/MIC:＜20dBm ; 5.150 - 5.250GHz MIC:＜17dBm ; 5.725 ‒ 5.850 GHz FCC/SRRC: ＜22dBm CE: ＜14dBm

סוללת מטוסים

קיבולת 8070mAh

מתח 14.88V

סוג סוללה LiPo 4S

אנרגיה 120Wh

משקל נטו 1.15 פאונד (520 גרם)

טמפרטורת טעינה -4°F עד 113°F (-20°C עד 45°C) כאשר הטמפרטורה נמוכה מ-41°F (5°C), פונקציית החימום העצמי תופעל אוטומטית. צריך להיות לפחות כ-10% מהכוח הנותר לחימום.)

ניתן להחלפה חמה נתמך
