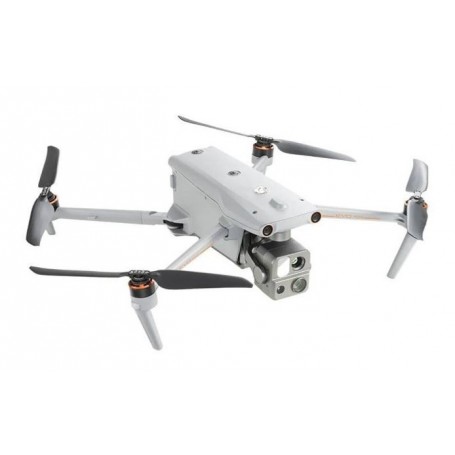

Drone Autel EvoMax4N

Raggiungi nuove frontiere

La serie EVO Max ti offre un'autonomia avanzata. Valuta ambienti complessi per creare percorsi di volo 3D in tempo reale per evitare gli ostacoli senza precedenti. Sensori avanzati rendono possibile il volo in aree non disponibili tramite GPS e le incredibili telecamere termiche e starlight sbloccano nuovi scenari di identificazione e tracciamento degli oggetti. Con un design pieghevole e resistente agli agenti atmosferici, la serie è tanto portatile quanto capace.

• Evitamento degli ostacoli a 720°
• Navigazione in ambienti negati dal GPS
• Rete A-Mesh
• Fotocamera Starlight da 0,0001 LUX
• Batterie sostituibili a caldo
• Portata di trasmissione di 12,4 miglia
• 42 minuti massimo Tempo di volo
• Grado di protezione meteorologica IP43

Ricerca automatica del percorso

L'Autonomy Engine di Autel raccoglie dati ambientali circostanti e pianifica percorsi di volo 3D attraverso ambienti complessi come montagne, foreste ed edifici. I casi d'uso includono la ricostruzione rapida di scene 3D, il monitoraggio della sicurezza pubblica, l'ispezione industriale e il rilevamento del territorio.

Navigazione in ambiente negato dal GPS

I sensori avanzati consentono alla serie EVO Max di navigare all'interno di strutture rinforzate, sottoterra o in ambienti senza GPS.

Identificazione e tracciamento accurati degli oggetti

Basata sulla tecnologia di riconoscimento AI di Autel, la serie EVO Max può identificare e agganciare automaticamente diversi tipi di obiettivi come fonti di calore, persone in movimento o veicoli e ottenere il monitoraggio ad alta quota e la raccolta di dati per le forze dell'ordine.

Nessun punto cieco. Evitamento definitivo degli ostacoli

La serie EVO Max è l'unico drone commerciale che combina i tradizionali sistemi di visione binoculare con la tecnologia radar a onde millimetriche. Ciò consente all'Autel Autonomy Engine integrato di percepire oggetti fino a 0,5 pollici, eliminando i punti ciechi e consentendo il funzionamento in condizioni di scarsa illuminazione o pioggia.

Anti inceppamento, anti interferenza

La serie EVO Max utilizza moduli di controllo di volo avanzati e algoritmi appositamente progettati per contrastare lo spoofing RFI, EMI e GPS. Ciò consente alla serie EVO Max di volare con sicurezza vicino a linee elettriche, strutture critiche e in aree complesse.

A-Mesh 1.0. La prima rete mesh del settore

La serie EVO Max è dotata del nuovo sistema A-Mesh, che consente la comunicazione, la connessione e la collaborazione autonoma da drone a drone.

Gamma migliorata

I nodi di comunicazione possono essere posizionati staticamente su colline o pali per fornire una copertura completa a un’area, oppure uno sciame di droni può fornire punti di comunicazione mobile per estendere la copertura dell’intero gruppo.

Applicazioni oltre il campo visivo

Con A-Mesh, più droni nelle vicinanze possono fungere da punti di ritrasmissione per migliorare notevolmente l’efficacia delle operazioni BVLOS.

Anti-interferenza migliorata

La serie EVO Max può comunicare perfettamente con altri droni nelle vicinanze, a differenza di una tradizionale struttura a catena. Se un singolo drone si guasta o esce inaspettatamente, l’intero sistema si auto-organizzerà in modo indipendente e continuerà a trasmettere informazioni critiche.

Controllo dell'intera flotta

Più droni possono essere controllati autonomamente da 1 pilota o da un gruppo di piloti contemporaneamente con o senza copertura LTE.

Autel SkyLink 3.0

Il sistema SkyLink 3.0 della serie EVO Max è dotato di 6 antenne, 4 bande di frequenza, crittografia AES-256 e integrazione 4G opzionale per fornire agli utenti le capacità di volo più avanzate mai viste su un EVO.

• Distanza di trasmissione delle immagini 12,4 miglia
• <150ms di latenza
• Qualità dell'immagine in tempo reale 1080P@30FPS
• Bande di frequenza 900 MHz/2,4 GHz/5,2 GHz/5,8 GHz*

*Mentre 900 MHz è applicabile solo alle regioni FCC, 5,2 GHz è applicabile solo alle regioni FCC, CE e UKCA.

Carico utile pronto per la missione

Il carico utile integra una fotocamera Starlight, una fotocamera ampia, una fotocamera con zoom, una fotocamera termica e un telemetro laser per tutte le esigenze di acquisizione dati e processi decisionali critici.

Esplora la notte. EVOMax4N

Fotocamera Starlight

• 2,3MP
• LUX: 0,0001, ISO: 450000
• Equivalente: 41,4 mm

Fotocamera ampia

• 50MP
• CMOS da 1/1,28 pollici
• Apertura: f/1.9
• FOV: 85°
• Equivalente: 23 mm

Termocamera

• 640×512, Lunghezza focale: 9,1 mm
• Zoom digitale 16x
• Intervallo: da -4 ℉ a 1022 ℉

Telemetro laser

• Campo di misurazione: 16,4–3737 piedi
• Precisione di misurazione: ± (1 m + D×0,15%)

Insegui il caldo ed esplora la notte

Fotocamera Starlight

Usa questa nuova fotocamera per esplorare la notte con i bersagli bloccati e tracciati.

SuperZoom

Usa questa nuova fotocamera per esplorare la notte con i bersagli bloccati e tracciati.

Supersensibilità

Moonlight Algorithm 2.0 migliora la postelaborazione e ti consente di catturare immagini nitide e dettagliate in ambienti con scarsa illuminazione.

Video: 4K 30 fps, ISO massimo 64000

Foto: la modalità Moonlight riduce il rumore e migliora l'HDR.

Forte percezione degli infrarossi

Dotato di termocamera ad alta risoluzione 640 x 512, lunghezza focale di 9,1 mm e zoom digitale 16x.

Gamma accurata

Tocca un bersaglio per ottenere rapidamente le coordinate e l'altitudine fino a 0,75 miglia di distanza.

Piattaforma di app aziendali Autel

L'app Autel Enterprise è stata creata da zero per applicazioni industriali e presenta un'interfaccia completamente nuova per un funzionamento semplice ed efficiente. Funzionalità aggiuntive e modalità semi-autonome massimizzano la capacità di missione della serie EVO Max.

Nella scatola

1x drone Autel EVO MAX 4N

1x batteria Autel EVO MAX 4N

1x unità di controllo Smart Controller V3 con copertura stick

1x caricatore da muro con cavo

1x copertura del giunto cardanico

1x Coppia di eliche di ricambio

1 scheda di memoria da 64 GB

1x custodia da trasporto

1x cacciavite

1x cordino per controller

1x Caricatore controller con cavo di ricarica e trasmissione

1xManuale e elenco prodotti

1xValigia

Specifiche tecniche

Aereo

EVO Max 4N Peso 3,62 libbre (1641 g, batteria e gimbal inclusi)

Massimo. Peso al decollo 4,41 libbre (1999 g)

Dimensioni 562*651*147 mm (aperto, eliche incluse) ; 318*400*147 mm (aperto, eliche escluse) ; 257*145*131 mm (piegato, eliche escluse)

Interasse diagonale 466 mm (1,53 piedi)

Velocità massima di salita 8 m/s

Velocità massima di discesa 6 m/s

Velocità orizzontale massima (senza vento vicino al livello del mare) 23 m/s - *La velocità massima in modalità Ludicrous è 19 m/s quando si opera nelle regioni dell'UE.

Altitudine massima di decollo 13.124 piedi (4000 m)

Tempo massimo di volo (senza vento) 42 minuti

Tempo massimo di hovering (senza vento) 38 minuti

Resistenza massima al vento 27 mph* - *Il decollo e l'atterraggio possono resistere a velocità del vento fino a 27 mph (12 m/s).

Grado di protezione IP IP43

Angolo di inclinazione massimo 35°

Passo velocità angolare massima: 300°/s; Imbardata: 120°/s

Temperatura operativa Da -4°F a 122°F (da -20℃ a 50℃)

Memoria interna Memoria interna da 128 GB, con 64 GB di spazio disponibile* (lo spazio disponibile rimanente varia a seconda delle diverse versioni del firmware)

Frequenza operativa 2,4 GHz/5,8 GHz; 5,2 GHz (applicabile solo per le regioni FCC, CE e UKCA). ; 900 MHz (applicabile solo per le regioni FCC).

GNSS GPS+Galileo+BeiDou+GLONASS

Potenza del trasmettitore (EIRP) 2,4 GHz: <30 dBm (FCC), <20 dBm (CE/SRRC/MIC) ; 5,8 GHz: <27 dBm (FCC/SRRC), <14 dBm (CE); 5,15-5,25 GHz: <23 dBm (FCC/CE); 902-928 MHz: <30 dBm (FCC); 5,65-5,755 GHz: <27 dBm (MIC)

Precisione in volo stazionario verticalmente: ±0,1 m (quando i sistemi di visione funzionano normalmente); ±0,5 m (quando il GNSS funziona normalmente); ; Orizzontalmente: ±0,3 m (quando i sistemi di visione funzionano normalmente); ±0,5 m (quando il GNSS funziona normalmente);

Protocollo Wi-Fi 802.11a/b/g/n/ac/ax; Supporta Wi-Fi 2 x 2 MIMO

Frequenza operativa Wi-Fi 2,400 - 2,4835 GHz; 5,150 - 5,250 GHz (CE/FCC/MIC); 5,725 ‒ 5,850 GHz*(eccetto MIC）

Potenza del trasmettitore Wi-Fi (EIRP) 2,400 - 2,4835 GHz; FCC:<30dBm; CE/SRRC/MIC:<20dBm; 5.150 - 5.250 GHz; FCC/CE/MIC<22 dBm; 5.725 ‒ 5.850GHz; FCC/SRRC: <21dBm; CE: <14dBm

Giunto cardanico

Intonazione gamma meccanica: da -135° a 45°; Imbardata: da -45° a 45°; Rotolo: da -45° a 45°

Intervallo controllabile da -90° a 30°

Sistema stabile gimbal meccanico a 3 assi (beccheggio, imbardata, rollio)

Velocità di controllo massima (inclinazione) 200º/s

Intervallo di vibrazione angolare <0,005°

Telecamera EVO Max 4N Starlight

Pixel effettivi del sensore: 2,3 M

Lunghezza focale dell'obiettivo: 35 mm (equivalente a 41,4 mm); Campo visivo: 52°; Intervallo di zoom: 1-8x, supporta lo zoom di collegamento

Gamma ISO automatica: ISO100-ISO450000; Modalità super sensibile: ISO100-ISO450000 automatica

Modalità fotocamera Scatto singolo (predefinito)

Formato foto JPG

Risoluzione foto 1920×1200

Formato video MP4

Risoluzione video 20Mbps (1920×1200 P30)

Video HDR automatico

Modalità super sensibile dell'uscita video: 1920×1200 P30

Termocamera EVO Max 4N

Microbolometro VOx non raffreddato con sensore

FOV obiettivo: 61°; Lunghezza focale: 9,1 mm; Apertura: f/1.0; Distanza di messa a fuoco: 2,2 m ~ ∞

Precisione della misurazione della temperatura a infrarossi ±3℃ o ±3% della lettura (utilizzando il valore più grande) nell'intervallo di temperatura ambiente da -4℉ a 140℉ (-20℃-60℃)

Risoluzione video 640×512@30FPS

Dimensioni foto 640×512

Passo pixel 12um

Metodo di misurazione della temperatura Misurazione centrale, misurazione del vaso, misurazione rettangolare

Intervallo di misurazione della temperatura Da -4 ℉ a 302 ℉, da 32 ℉ a 1022 ℉ (da -20 °C a 150 °C, da 0 a 550 °C)

Avviso temperatura Soglie di allarme di alta e bassa temperatura, reporting delle coordinate e dei valori di temperatura

Tavolozza Bianco caldo/Nero caldo/Infuocato/Arcobaleno/Grigio/Ironbow/Freddo e caldo

Fotocamera ampia

Sensore 1/1,28 CMOS, pixel effettivi: 50 M

FOV lente: 85°; Lunghezza focale: 4,5 mm (equivalente: 23 mm) ; Apertura: f/1,9; Motore AF: messa a fuoco PDAF

Compensazione dell'esposizione ±3EV 0,3EV/incasso

Gamma ISO Foto: ISO100~ISO6400; Video: ISO100~ISO64000 (modalità scena notturna: fino a ISO64000)

Velocità dell'otturatore Foto: 8s ~ 1/8000s; Video: 1s ~ 1/8000s

Massimo. Risoluzione video 4000×3000

Dimensioni foto 4096*3072

Telemetro laser

Precisione della misurazione ± (1 m + D×0,15%) D è la distanza da una superficie verticale

Campo di misura da 5 ma 1,2 km

Trasmissione di immagini

Frequenza operativa 2,4G/5,8G/900 MHz* - *900 MHz è applicabile solo per le regioni FCC.

Distanza massima di trasmissione (senza ostacoli, senza interferenze) 20 km/12,4 miglia (FCC), 8 km/4,9 miglia (CE)

Rete indipendente Autel Smart Controller V3

Potenza del trasmettitore (EIRP) 2,4 GHz: <28 dBm (FCC), <20 dBm (CE/SRRC/MIC) ; 5,8 GHz: <28 dBm (FCC/SRRC), <14 dBm (CE); 5,15-5,25 GHz: <23 dBm(FCC/CE); 902-928 MHz: <30 dBm (FCC); 5,65-5,755 GHz: <27 dBm (MIC)

Sistema di rilevamento radar a onde millimetriche

Frequenza 60GHz/24GHz* - *Si prega di volare in sicurezza e rispettare le leggi e i regolamenti locali per utilizzare 60GHz.

Portata di rilevamento Radar da 60 GHz: verso l'alto: 0,3-20 m (0,98-787,4 pollici), verso il basso: 0,15-80 m (5,9-3149,6 pollici), avanti e indietro: 0,3-50 m (0,98-98,43 piedi); Radar da 24 GHz: verso il basso: 0,8-12 m (2,62-39,4 piedi)

FOV orizzontale (6dB): ±60°/±22° (24G/60G) ; Verticale (6dB): ±30°/±20° (24G/60G)

Ambiente operativo Il sistema di rilevamento radar a onde millimetriche da 60 GHz supporta l'elusione degli ostacoli in tutte le condizioni atmosferiche come vetro, acqua, cavi, edifici e alberi. La distanza di evitamento dell'ostacolo varia in base alla capacità dell'ostacolo di riflettere le onde elettromagnetiche e alle dimensioni della sua superficie.

Il radar a onde millimetriche da 24 Ghz supporta il rilevamento verso il basso e il suo raggio di rilevamento varia in base al materiale del terreno. Ad esempio, il raggio di rilevamento del terreno in cemento è di 12 metri, mentre il raggio di rilevamento dell'erba con uno spessore superiore a 3 cm è inferiore a 6 metri.

Sistema di rilevamento visivo

Intervallo di rilevamento degli ostacoli in avanti: 0,5-31 m (19,7-1220,5 pollici); Indietro: 0,5-25 m (19,7-984,3 pollici); Laterale: 0,5-26 m (19,7-1023,6 pollici); Verso l'alto: 0,66-85,3 piedi (0,2-26 m); Verso il basso: 0,3-23 m (0,98-75,5 piedi)

Sensore FOV avanti/indietro: 60°(H), 80°(V); Sensore verso l'alto/verso il basso: 180° (laterale), 120° (avanti e indietro)

Ambiente operativo Avanti, indietro, lateralmente, verso l'alto: la superficie ha una struttura ricca, in un ambiente di illuminazione sufficiente (>15 lux, ambiente di illuminazione fluorescente interna normale); Verso il basso: la superficie è un materiale diffuso con una riflettività >20%

(muri, alberi, esseri umani, ecc.), in un ambiente con illuminazione sufficiente (>15 lux, normale ambiente con illuminazione fluorescente interna)

Sistemi radar e di rilevamento visivo

Campo di rilevamento avanti e indietro: 0,3-50 m (11,8-1968,5 pollici); Laterale: 0,5-26 m (19,7-1023,6 pollici); Verso l'alto: 0,66-85,3 piedi (0,2-26 m); Verso il basso: 0,15-80 m (0,49-262,5 piedi) (radar 60 Ghz)

Sensore FOV avanti/indietro: 80°(H), 120°(V); Sensore verso l'alto/verso il basso: 180° (laterale), 120° (avanti e indietro)

Ambiente operativo Avanti, Indietro, Su, Giù: supporta l'elusione degli ostacoli in tutte le condizioni atmosferiche per vetro, acqua, ramoscelli, edifici e linee ad alta tensione. Deve essere soddisfatta almeno una delle 2 condizioni: illuminazione sufficiente oppure l'ostacolo ha una forte capacità di riflessione delle onde elettromagnetiche.

Lato: la superficie ha una consistenza ricca, in un ambiente di illuminazione sufficiente (>15 lux, normale ambiente di illuminazione fluorescente interna)

Autel SmartController V3

Schermo da 7,9 pollici, 2000 nit max. luminosità, risoluzione 2048*1536

Capacità della batteria: 5800 mAh; Tipo di batteria: batteria intelligente agli ioni di litio; Voltaggio: 11,55 V; Energia: 67Wh

Tempo di ricarica: 120 minuti

Tempo di funzionamento 2,5 ore (luminosità massima) ; 4,5 ore (luminosità 50%)

Distanza massima di trasmissione (senza interferenze): 20 km/12,4 miglia (FCC), 8 km/4,9 miglia (CE)

Grado di protezione IP IP43

Memoria 128G

GNSS GPS+GLONASS+Galileo+Beidou

Temperatura operativa Da -4°F a 104°F (da -20℃ a 40℃)

Protocollo Wi-Fi WiFi Direct, Display Wi-Fi, 802.11a/b/g/n/ac ; Supporta Wi-Fi 2 x 2 MIMO

Frequenza operativa 2,400 - 2,4835 GHz; 5,150 - 5,250 GHz*(solo MIC); 5,725 ‒ 5,850 GHz*(eccetto MIC）

Potenza del trasmettitore (EIRP) 2,400 - 2,4835 GHz FCC: <23 dBm; CE/SRRC/MIC:<20dBm; MIC da 5,150 - 5,250 GHz: <17 dBm; 5,725 ‒ 5,850 GHz FCC/SRRC:<22dBm CE:<14dBm

Batteria dell'aereo

Capacità 8070 mAh

Voltaggio 14,88 V

Tipo di batteria LiPo 4S

Energia 120 Wh

Peso netto 1,15 libbre (520 g)

Temperatura di carica Da -20° C a 45° C (da -4° F a 113° F) Quando la temperatura è inferiore a 5° C (41° F), la funzione di autoriscaldamento verrà attivata automaticamente. Dovrebbe esserci almeno il 10% circa della potenza rimanente per il riscaldamento.)

Supportato per la sostituzione a caldo
