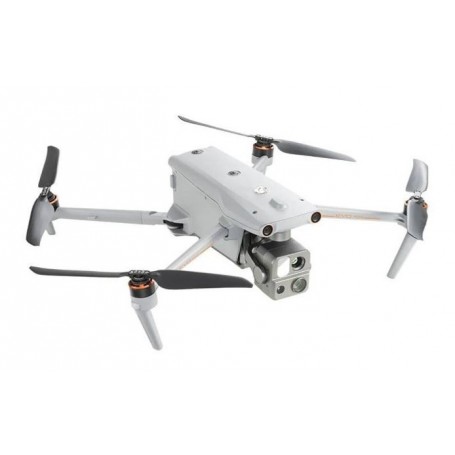

Autel Evo Max 4N dron

Dosezite nove meje

Serija EVO Max vam prinaša napredno avtonomijo. Oceni zapletena okolja, da ustvari 3D poti leta v realnem času za neprimerljivo izogibanje oviram. Napredni senzorji omogočajo letenje na območjih, kjer GPS ni na voljo, neverjetne toplotne kamere in kamere za osvetlitev zvezd odklenejo nove scenarije identifikacije in sledenja predmetom. Z zložljivo zasnovo, odporno na vremenske vplive, je serija tako prenosljiva, kot je sposobna.

• 720° izogibanje oviram
• Navigacija v okoljih z zavrnitvijo GPS
• Omrežje A-Mesh
• 0,0001 LUX Starlight kamera
• Baterije z možnostjo vroče zamenjave
• Domet prenosa 12,4 milje
• 42 min Maks. Čas letenja
• IP43 Vremenska ocena

Samodejno iskanje poti

Autel's Autonomy Engine zbira okoliške okoljske podatke in načrtuje 3D poti leta skozi kompleksna okolja, kot so gore, gozdovi in zgradbe. Primeri uporabe vključujejo hitro rekonstrukcijo 3D scene, nadzor javne varnosti, industrijsko inšpekcijo in geodetsko merjenje.

Navigacija v okolju z zavrnitvijo GPS

Napredni senzorji omogočajo seriji EVO Max navigacijo znotraj utrjenih struktur, pod zemljo ali v okoljih brez GPS-a.

Natančna identifikacija in sledenje predmetom

Na osnovi Autelove tehnologije za prepoznavanje umetne inteligence lahko serija EVO Max samodejno identificira in zaklene različne vrste tarč, kot so viri toplote, premikajoči se ljudje ali vozila, ter doseže sledenje na visoki nadmorski višini in zbiranje podatkov za organe pregona.

Brez slepih točk. Končno izogibanje oviram

Serija EVO Max je edini komercialni dron, ki združuje tradicionalne sisteme binokularnega vida z radarsko tehnologijo milimetrskih valov. To omogoča vgrajenemu motorju Autel Autonomy Engine zaznavanje predmetov do velikosti 0,5 palca, s čimer se odpravijo mrtvi koti in omogoči delovanje pri šibki svetlobi ali v deževnih razmerah.

Anti Jam, Anti Interference

Serija EVO Max uporablja napredne module za nadzor letenja in algoritme, ki so posebej zasnovani za preprečevanje ponarejanja RFI, EMI in GPS. To omogoča seriji EVO Max, da samozavestno leti v bližini daljnovodov, kritičnih struktur in na kompleksnih območjih.

A-Mesh 1.0. Prvo mrežno omrežje v industriji

Serija EVO Max ima nov sistem A-Mesh, ki omogoča avtonomno komunikacijo, povezavo in sodelovanje med dronom.

Izboljšan obseg

Komunikacijska vozlišča so lahko statično postavljena na hribe ali stebre, da zagotovijo popolno pokritost območja, ali pa lahko roj brezpilotnih letal zagotovi mobilne komunikacijske točke, da razširi pokritost celotne skupine.

Aplikacije izven vidnega polja

Z A-Mesh lahko več brezpilotnih letal v bližini deluje kot relejna točka za močno izboljšanje učinkovitosti delovanja BVLOS.

Izboljšano preprečevanje motenj

Serija EVO Max lahko nemoteno komunicira z drugimi droni v bližini, za razliko od tradicionalne verižne strukture. Če en sam dron odpove ali nepričakovano zapusti, se bo celoten sistem neodvisno samoorganiziral in nadaljeval s posredovanjem kritičnih informacij.

Nadzor celotne flote

Več dronov lahko avtonomno upravlja 1 pilot ali skupina pilotov hkrati z ali brez pokritosti LTE.

Autel SkyLink 3.0

Sistem SkyLink 3.0 serije EVO Max je opremljen s 6 antenami, 4 frekvenčnimi pasovi, šifriranjem AES-256 in izbirno integracijo 4G, ki uporabnikom zagotavlja najnaprednejše zmogljivosti letenja v EVO.

• 12,4 milje Razdalja prenosa slike
• <150ms zakasnitev
• 1080P@30FPS kakovost slike v realnem času
• 900MHz/2,4GHz/5,2GHz/5,8GHz* Frekvenčni pasovi

*Medtem ko je 900 MHz samo za regije FCC, 5,2 GHz velja samo za regije FCC, CE in UKCA.

Tovor, pripravljen za misijo

Tovor vključuje kamero zvezdne svetlobe, širokokotno kamero, kamero z zoomom, termalno kamero in laserski merilnik razdalje za vse potrebe po zajemanju podatkov in kritičnem odločanju.

Raziščite noč. EVO Max 4N

Kamera Starlight

• 2,3 MP
• LUX: 0,0001, ISO: 450000
• Ekvivalent: 41,4 mm

Široka kamera

• 50 MP
• 1/1,28" CMOS
• Zaslonka: f/1,9
• DFOV: 85°
• Ekvivalent: 23 mm

Termalna kamera

• 640×512, goriščna razdalja: 9,1 mm
• 16x digitalni zoom
• Razpon: od -4 ℉ do 1022 ℉

Laserski daljinomer

• Merilno območje: 16,4–3737 ft
• Natančnost merjenja: ± (1 m + D × 0,15 %)

Lovite vročino in raziščite noč

Kamera Starlight

Uporabite to novo kamero za raziskovanje noči z zaklenjenimi in sledenimi cilji.

Super Zoom

Uporabite to novo kamero za raziskovanje noči z zaklenjenimi in sledenimi cilji.

Preobčutljivost

Moonlight Algorithm 2.0 izboljša naknadno obdelavo in vam omogoča zajemanje jasnih, podrobnih slik v okoljih s šibko svetlobo.

Video: 4K 30fps, max ISO 64000

Fotografija: način mesečine zmanjša šum in izboljša HDR.

Močno infrardeče zaznavanje

Opremljen s termovizijsko kamero visoke ločljivosti 640 x 512, goriščno razdaljo 9,1 mm in 16-kratnim digitalnim zoomom.

Natančno določanje razdalje

Tapnite cilj, da hitro pridobite koordinate in nadmorsko višino z razdalje do 0,75 milje.

Platforma za aplikacije Autel Enterprise

Aplikacija Autel Enterprise je od začetka zgrajena za industrijske aplikacije in ima popolnoma nov vmesnik za preprosto in učinkovito delovanje. Dodatne funkcije in polavtonomni načini maksimizirajo misijonsko zmogljivost serije EVO Max.

V škatli

1x dron Autel EVO MAX 4N

1x baterija Autel EVO MAX 4N

1x krmilna enota Smart Controller V3 s pokrovom palice

1x stenski polnilec s kablom

1x Gimbal pokrov

1x par rezervnih propelerjev

1x 64GB spominska kartica

1x transportni kovček

1x izvijač

1x krmilna vrvica

1x krmilni polnilec s polnilnim in prenosnim kablom

1x priročnik in seznam izdelkov

1x kovček

Tehnične specifikacije

Letalo

EVO Max 4N Teža 3,62 lbs (1641 g, vključena baterija in gimbal)

Maks. Vzletna teža 4,41 lbs (1999 g)

Dimenzije 562*651*147 mm (razloženo, vključno s propelerji) ; 318*400*147 mm (razložen, brez propelerjev) ; 257*145*131 mm (zložen, brez propelerjev)

Diagonalna medosna razdalja 1,53 ft (466 mm)

Največja hitrost vzpona 8m/s

Največja hitrost spusta 6m/s

Največja vodoravna hitrost (brez vetra blizu morske gladine) 23 m/s - *Največja hitrost v načinu Ludicrous je 19 m/s pri delu v regijah EU.

Največja vzletna višina 13.124 ft (4000 m)

Največji čas letenja (brez vetra) 42 min

Največji čas lebdenja (brez vetra) 38 min

Največja odpornost proti vetru 27 mph* - *Vzlet in pristanek lahko preneseta hitrost vetra do 27 mph (12 m/s).

IP ocena IP43

Največji kot nagiba 35°

Največja kotna hitrost: 300°/s; Odklon: 120°/s

Delovna temperatura -4 °F do 122 °F (-20 ℃ do 50 ℃)

Notranji pomnilnik 128 GB notranjega pomnilnika s 64 GB razpoložljivega prostora* (Preostali razpoložljivi prostor se razlikuje glede na različice vdelane programske opreme)

Delovna frekvenca 2,4 GHz/5,8 GHz; 5,2 GHz (velja samo za regije FCC, CE in UKCA). ; 900MHz (velja samo za regije FCC).

GNSS GPS+Galileo+BeiDou+GLONASS

Moč oddajnika (EIRP) 2,4 GHz: <30 dBm (FCC), <20 dBm (CE/SRRC/MIC); 5,8 GHz: <27dBm (FCC/SRRC), <14dBm (CE); 5,15–5,25 GHz: <23 dBm (FCC/CE); 902-928MHz: <30dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Natančnost lebdenja navpično: ±0,1 m (ko vizualni sistemi delujejo normalno); ±0,5 m (ko GNSS deluje normalno); ; Vodoravno: ±0,3 m (ko sistemi za vid delujejo normalno); ±0,5 m (ko GNSS deluje normalno);

Protokol Wi-Fi 802.11a/b/g/n/ac/ax ; Podpira 2 x 2 MIMO Wi-Fi

Wi-Fi delovna frekvenca 2,400 - 2,4835 GHz; 5,150 - 5,250 GHz (CE/FCC/MIC); 5,725 ‒ 5,850 GHz*(razen mikrofona)

Moč oddajnika Wi-Fi (EIRP) 2,400–2,4835 GHz; FCC: <30dBm; CE/SRRC/MIC: <20dBm; 5,150 - 5,250 GHz ; FCC/CE/MIC<22dBm; 5,725 ‒ 5,850 GHz; FCC/SRRC: <21dBm; CE: <14dBm

Gimbal

Nagib mehanskega območja: -135° do 45°; Odklon: -45° do 45°; Nagib: -45° do 45°

Nastavljivo območje -90° do 30°

Stabilen sistem 3-osni mehanski kardan (naklon, odklon, zasuk)

Največja krmilna hitrost (naklon) 200º/s

Razpon kotnih vibracij <0,005°

Kamera EVO Max 4N Starlight

Efektivne slikovne pike senzorja: 2,3 milijona

Goriščna razdalja objektiva: 35 mm (ekvivalentno 41,4 mm); FOV: 52°; Razpon povečave: 1-8x, podpira povečavo s povezavo

Razpon ISO Samodejno: ISO100-ISO450000; Super občutljiv način: Samodejni ISO100-ISO450000

Načini fotoaparata En posnetek (privzeto)

Format fotografije JPG

Ločljivost fotografije 1920×1200

Video format MP4

Video ločljivost 20Mbps (1920×1200 P30)

HDR Video Auto

Video izhod Super občutljiv način: 1920×1200 P30

EVO Max 4N termalna kamera

Nehlajeni mikrobolometer VOx s senzorjem

FOV objektiva: 61°; Goriščna razdalja: 9,1 mm ; Zaslonka: f/1,0; Razdalja ostrenja: 2,2 m ~ ∞

Natančnost infrardečega merjenja temperature ±3 ℃ ali ±3 % odčitka (z uporabo večje vrednosti) @ temperaturno območje okolja od -4 ℉ do 140 ℉ (-20 ℃-60 ℃)

Video ločljivost 640×512@30FPS

Velikost fotografije 640×512

Razmak pikslov 12 um

Metoda merjenja temperature Merjenje središča, merjenje v posodi, pravokotno merjenje

Območje merjenja temperature -4 ℉ do 302 ℉, 32 ℉ do 1022 ℉ (-20 °C do 150 °C, 0 do 550 °C)

Temperaturno opozorilo Prag alarma za visoko in nizko temperaturo, poročanje koordinat in vrednosti temperature

Paleta White Hot/Black Hot/Searing/Rainbow/Grey/Ironbow/Cold and Hot

Široka kamera

Senzor 1/1,28 CMOS, Efektivne slikovne pike: 50M

FOV leče: 85° ; Goriščna razdalja: 4,5 mm (ekvivalent: 23 mm); Zaslonka: f/1,9; Motor AF: ostrenje PDAF

Kompenzacija osvetlitve ±3EV 0,3EV/korak

Slika obsega ISO: ISO100~ISO6400; Video: ISO100~ISO64000 (način nočnega prizora: do ISO64000)

Hitrost zaklopa fotografije: 8s ~ 1/8000s; Video: 1s ~ 1/8000s

Maks. Video ločljivost 4000×3000

Velikost fotografije 4096*3072

Laserski daljinomer

Merilna natančnost ± (1 m + D×0,15%) D je razdalja do navpične površine

Merilno območje 5m do 1,2km

Prenos slike

Delovna frekvenca 2,4G/5,8G/900MHz* - *900MHz velja samo za regije FCC.

Največja razdalja prenosa (neovirano, brez motenj) 12,4 milje/20 km (FCC), 4,9 milje/8 km (CE)

Neodvisno omrežje Autel Smart Controller V3

Moč oddajnika (EIRP) 2,4 GHz: <28dBm (FCC), <20dBm (CE/SRRC/MIC); 5,8 GHz: <28dBm (FCC/SRRC), <14dBm (CE); 5,15–5,25 GHz: < 23 dBm (FCC/CE); 902-928MHz: <30dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Radarski sistem za zaznavanje milimetrskih valov

Frekvenca 60GHz/24GHz* - *Letite varno in upoštevajte lokalne zakone in predpise za uporabo 60GHz.

Radarsko območje zaznavanja 60 GHz: navzgor: 0,98–787,4 palcev (0,3–20 m), navzdol: 5,9–3149,6 palcev (0,15–80 m), naprej in nazaj: 0,98–98,43 čevljev (0,3–50 m); Radar 24 GHz: navzdol: 2,62–39,4 ft (0,8–12 m)

FOV vodoravno (6dB): ±60°/±22° (24G/60G); Navpično (6dB): ±30°/±20° (24G/60G)

Delovno okolje Radarski sistem za zaznavanje milimetrskih valov 60 GHz podpira izogibanje oviram v vseh vremenskih razmerah za steklo, vodo, žice, zgradbe in drevesa. Razdalja izogibanja oviram se spreminja glede na sposobnost ovire, da odbija elektromagnetne valove, in velikost površine.

Radar z milimetrskimi valovi 24 Ghz podpira zaznavanje navzdol, njegov obseg zaznavanja pa se razlikuje glede na material tal. Na primer, območje zaznavanja cementne zemlje je 12 metrov, območje zaznavanja trave z debelino več kot 3 cm pa manj kot 6 metrov.

Sistem za vizualno zaznavanje

Domet zaznavanja ovir naprej: 19,7–1220,5 palcev (0,5–31 m); Nazaj: 19,7–984,3 palca (0,5–25 m); Vstran: 19,7–1023,6 palcev (0,5–26 m); Navzgor: 0,66-85,3 ft (0,2-26 m); Navzdol: 0,98–75,5 ft (0,3–23 m)

Senzor FOV naprej/nazaj: 60°(V), 80°(V); Senzor za navzgor/navzdol: 180° (stran), 120° (naprej in nazaj)

Delovno okolje Naprej, nazaj, vstran, navzgor: površina ima bogato teksturo v okolju z zadostno osvetlitvijo (>15 luksov, normalno okolje fluorescentne razsvetljave v zaprtih prostorih); Navzdol: površina je difuzni material z odbojnostjo >20 %

(stene, drevesa, ljudje itd.), v okolju z zadostno osvetlitvijo (>15 luksov, običajno okolje fluorescentne razsvetljave v zaprtih prostorih)

Radarski in vizualni zaznavni sistemi

Razpon zaznavanja naprej in nazaj: 11,8-1968,5 palcev (0,3-50 m); Vstran: 19,7–1023,6 palcev (0,5–26 m); Navzgor: 0,66-85,3 ft (0,2-26 m); Navzdol: 0,49–262,5 ft (0,15–80 m) (60 Ghz radar)

Senzor FOV naprej/nazaj: 80°(V), 120°(V); Senzor za navzgor/navzdol: 180° (stran), 120° (naprej in nazaj)

Delovno okolje Naprej, nazaj, navzgor, navzdol: podpira izogibanje oviram v vseh vremenskih razmerah za steklo, vodo, veje, zgradbe in visokonapetostne vode. Izpolnjen mora biti vsaj eden od 2 pogojev: zadostna osvetlitev ali pa ima ovira močno sposobnost odboja elektromagnetnega valovanja.

Ob strani: površina ima bogato teksturo v okolju z zadostno osvetlitvijo (>15 luksov, normalno okolje fluorescentne razsvetljave v zaprtih prostorih)

Autel Smart Controller V3

Zaslon 7,9 palca, največ 2000 nits. svetlost, ločljivost 2048*1536

Kapaciteta baterije: 5800 mAh; Vrsta baterije: Inteligentna litij-ionska baterija; Napetost: 11,55 V ; Energija: 67Wh

Čas polnjenja: 120 min

Čas delovanja 2,5 ure (največja svetlost) ; 4,5 ure (50 % svetlost)

Največja razdalja prenosa (brez motenj) 12,4 milje/20 km (FCC), 4,9 milje/8 km (CE)

IP ocena IP43

Shramba 128G

GNSS GPS+GLONASS+Galileo+Beidou

Delovna temperatura -4 °F do 104 °F (-20 ℃ do 40 ℃)

Protokol Wi-Fi WiFi Direct, Wi-Fi Display, 802.11a/b/g/n/ac; Podpira 2 x 2 MIMO Wi-Fi

Delovna frekvenca 2.400 - 2.4835 GHz; 5,150 - 5,250 GHz*(samo MIC); 5,725 ‒ 5,850 GHz*(razen mikrofona)

Moč oddajnika (EIRP) 2,400 - 2,4835 GHz FCC: <23dBm; CE/SRRC/MIC: <20dBm; 5,150 - 5,250 GHz MIC: <17 dBm ; 5,725 ‒ 5,850 GHz FCC/SRRC: <22 dBm CE: <14 dBm

Letalska baterija

Kapaciteta 8070 mAh

Napetost 14,88V

Vrsta baterije LiPo 4S

Energija 120wh

Neto teža 1,15 lbs (520 g)

Temperatura polnjenja -4 ° F do 113 ° F (-20 °C do 45 °C) Ko je temperatura nižja od 41 °F (5 °C), se samodejno vklopi funkcija samogrevanja. Za ogrevanje mora biti vsaj okoli 10 % preostale moči.)

Podprta vroča zamenjava
