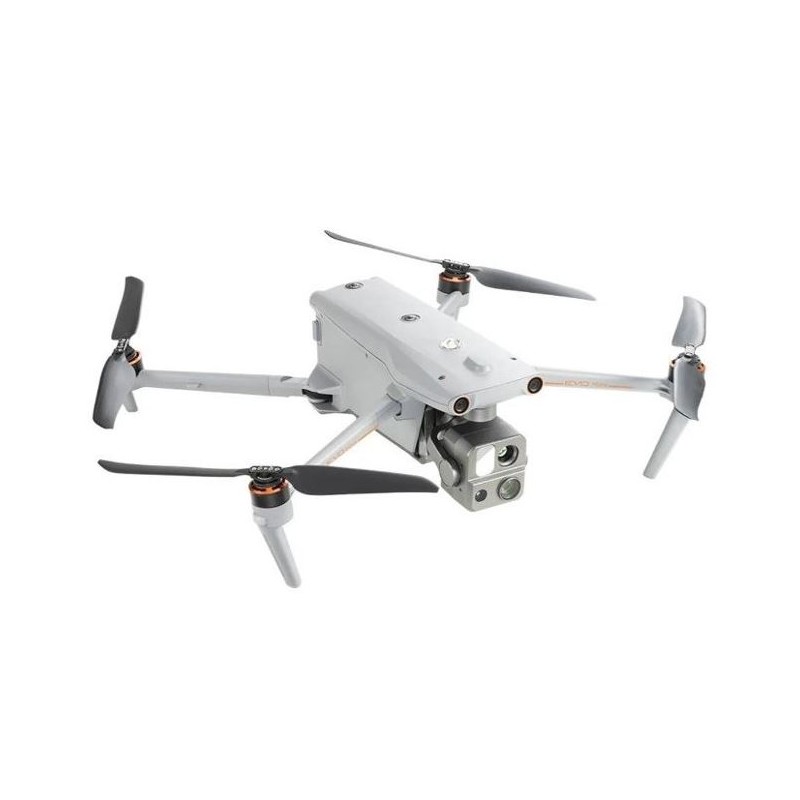

Autel Evo Max 4N drón

Érj el új határokat

Az EVO Max sorozat fejlett autonómiát kínál. Felméri az összetett környezeteket, hogy valós idejű 3D repülési útvonalakat hozzon létre a páratlan akadálykerülés érdekében. A fejlett érzékelők lehetővé teszik a repülést a GPS által nem elérhető területeken, a hihetetlen hő- és csillagfénykamerák pedig új objektumazonosítási és nyomkövetési forgatókönyveket nyitnak meg. Az összecsukható, időjárásálló kialakításnak köszönhetően a sorozat annyira hordozható, amennyire csak tudja.

• 720°-os akadálykerülés
• Navigáció GPS tiltott környezetben
• A-Mesh hálózat
• 0.0001 LUX Starlight kamera
• Üzem közben cserélhető akkumulátorok
• 12,4 mérföld sebességváltó hatótávolság
• 42 perc Max. Repülési idő
• IP43 időjárási besorolás

Auto Path Finding

Az Autel Autonomy Engine gyűjti a környező környezeti adatokat, és 3D-s repülési útvonalakat tervez összetett környezetben, például hegyeken, erdőkön és épületeken keresztül. A felhasználási esetek közé tartozik a gyors 3D-s jelenet-rekonstrukció, a közbiztonsági megfigyelés, az ipari ellenőrzés és a földmérések.

Navigáció GPS tiltott környezetben

A fejlett érzékelők lehetővé teszik az EVO Max sorozat számára, hogy edzett szerkezetekben, föld alatt vagy GPS nélküli környezetben navigáljon.

Pontos objektum azonosítás és követés

Az Autel mesterséges intelligencia-felismerő technológiáján alapuló EVO Max sorozat képes automatikusan azonosítani és rögzíteni a különböző típusú célpontokat, például hőforrásokat, mozgó embereket vagy járműveket, valamint nagy magasságban követni és adatgyűjtést végezni a bűnüldözés számára.

Nincs vakfolt. Végső akadálykerülés

Az EVO Max sorozat az egyetlen olyan kereskedelmi drón, amely a hagyományos binokuláris látórendszereket ötvözi a milliméteres hullámú radartechnológiával. Ez lehetővé teszi a fedélzeti Autel Autonomy Engine számára, hogy akár 0,5 hüvelyk átmérőjű tárgyakat is érzékeljen, kiküszöbölve a holtfoltokat, és lehetővé teszi a működést gyenge fényviszonyok között vagy esős körülmények között.

Anti Jam, Anti Interference

Az EVO Max sorozat fejlett repülésvezérlő modulokat és algoritmusokat használ, amelyeket kifejezetten az RFI, EMI és GPS hamisítások elleni küzdelemre terveztek. Ez lehetővé teszi, hogy az EVO Max sorozat magabiztosan repüljön távvezetékek, kritikus szerkezetek közelében és összetett területeken.

A-Mesh 1.0. Az iparág első mesh hálózata

Az EVO Max sorozat az új A-Mesh rendszerrel rendelkezik, amely lehetővé teszi a drónok közötti autonóm kommunikációt, kapcsolatot és együttműködést.

Továbbfejlesztett hatótávolság

A kommunikációs csomópontok statikusan elhelyezhetők dombokon vagy oszlopokon, hogy teljes lefedettséget biztosítsanak egy területre, vagy egy drónraj mobil kommunikációs pontokat biztosíthat a teljes csoport lefedettségének kiterjesztése érdekében.

Beyond-Line-of-Sight alkalmazások

Az A-Mesh segítségével a közelben lévő több drón közvetítőpontként működhet, hogy nagymértékben javítsa a BVLOS működési hatékonyságát.

Továbbfejlesztett interferencia elleni védelem

Az EVO Max sorozat zökkenőmentesen képes kommunikálni a közelben lévő többi drónnal, ellentétben a hagyományos láncszerkezettel. Ha egyetlen drón meghibásodik vagy váratlanul kilép, az egész rendszer önállóan önszerveződik, és továbbra is továbbítja a kritikus információkat.

Teljes flottavezérlés

Több drónt önállóan vezérelhet 1 pilóta vagy pilóták egy csoportja egyidejűleg LTE-lefedettséggel vagy anélkül.

Autel SkyLink 3.0

Az EVO Max sorozat SkyLink 3.0 rendszere 6 antennával, 4 frekvenciasávval, AES-256 titkosítással és opcionális 4G integrációval rendelkezik, hogy a felhasználók a valaha volt legfejlettebb repülési képességeket biztosítsák az EVO-ban.

• 12,4 mérföld Képátviteli távolság
• <150 ms késleltetés
• 1080P@30FPS valós idejű képminőség
• 900MHz/2.4GHz /5.2GHz/5.8GHz* Frekvenciasávok

* Míg a 900 MHz csak az FCC régiókra vonatkozik, az 5,2 GHz csak az FCC, CE és UKCA régiókra vonatkozik.

Mission Ready Payload

A hasznos teher magában foglalja a csillagfény kamerát, a széles kamerát, a zoom kamerát, a hőkamerát és a lézeres távolságmérőt minden adatrögzítési igényhez és kritikus döntéshozatalhoz.

Fedezze fel az éjszakát. EVO Max 4N

Starlight kamera

• 2,3 MP
• LUX: 0,0001, ISO: 450 000
• Egyenértékű: 41,4 mm

Széles látószögű kamera

• 50 MP
• 1/1,28" CMOS
• Rekesz: f/1.9
• DFOV: 85°
• Egyenértékű: 23 mm

Hőkamera

• 640×512, gyújtótávolság: 9,1 mm
• 16x digitális zoom
• Tartomány: -4 ℉ és 1022 ℉ között

Lézertávmérő

• Mérési tartomány: 16,4-3737 láb
• Mérési pontosság: ± (1 m + D×0,15%)

Hajtsd a hőséget és fedezd fel az éjszakát

Starlight kamera

Ezzel az új kamerával fedezze fel az éjszakát zárolt és nyomon követett célpontokkal.

Szuper zoom

Ezzel az új kamerával fedezze fel az éjszakát zárolt és nyomon követett célpontokkal.

Szuperérzékenység

A Moonlight Algorithm 2.0 felgyorsítja az utófeldolgozást, és lehetővé teszi éles, részletgazdag képek készítését gyenge fényviszonyok mellett is.

Videó: 4K 30 fps, max ISO 64000

Fotó: A Holdfény mód csökkenti a zajt és javítja a HDR-t.

Erős infravörös érzékelés

640 x 512-es nagy felbontású hőkamerával, 9,1 mm-es gyújtótávolsággal és 16-szoros digitális zoommal.

Pontos mérési távolság

Koppintson egy célpontra, hogy gyorsan megkapja a koordinátákat és a magasságot akár 0,75 mérföld távolságból.

Autel Enterprise App Platform

Az Autel Enterprise App az alapoktól kezdve ipari alkalmazásokhoz készült, és vadonatúj felülettel rendelkezik az egyszerű, hatékony működés érdekében. A további funkciók és a félautonóm üzemmódok maximalizálják az EVO Max sorozat küldetési képességeit.

A dobozban

1x Autel EVO MAX 4N drón

1x Autel EVO MAX 4N akkumulátor

1x Smart Controller V3 vezérlőegység bottal

1x fali töltő kábellel

1x Gimbal borítás

1x pár tartalék propeller

1x 64 GB-os memóriakártya

1x szállítótáska

1x csavarhúzó

1x Vezérlőpánt

1x Controller töltő töltő- és átviteli kábellel

1xKézikönyv és terméklista

1x Bőrönd

Műszaki adatok

Repülőgép

EVO Max 4N Súly 3,62 lb (1641 g, akkumulátor és gimbal)

Max. Felszállási súly 4,41 font (1999 g)

Méretek 562*651*147 mm (hajtogatva, propellerekkel együtt) ; 318*400*147 mm (lehajtva, propeller nélkül) ; 257*145*131 mm (összecsukva, propeller nélkül)

Átlós tengelytáv 1,53 láb (466 mm)

Max emelkedési sebesség 8m/s

Max süllyedési sebesség 6m/s

Maximális vízszintes sebesség (szélmentesen a tengerszint közelében) 23 m/s - *A maximális sebesség Ludicrous módban 19 m/s, ha az EU régióiban működik.

Maximális felszállási magasság 13 124 láb (4000 m)

Maximális repülési idő (szélmentesen) 42 perc

Maximális lebegési idő (szélmentesen) 38 perc

Maximális szélellenállás 27 mph* - *A fel- és leszállás akár 27 mph (12 m/s) szélsebességet is képes ellenállni.

IP besorolás IP43

Maximális dőlésszög 35°

Max. szögsebesség emelkedés: 300°/s; Lefordulás: 120°/s

Üzemi hőmérséklet -4°F és 122°F (-20℃ és 50℃) között

Belső tárhely 128 GB belső tárhely, 64 GB szabad hellyel* (A fennmaradó szabad tárhely a firmware verzióktól függően változhat)

Működési frekvencia 2,4 GHz/5,8 GHz ; 5,2 GHz (csak az FCC, CE és UKCA régiókra vonatkozik). ; 900 MHz (csak az FCC régiókra vonatkozik).

GNSS GPS+Galileo+BeiDou+GLONASS

Adóteljesítmény (EIRP) 2,4 GHz: <30 dBm (FCC), <20 dBm (CE/SRRC/MIC) ; 5,8 GHz: <27 dBm (FCC/SRRC), <14 dBm (CE) ; 5,15-5,25 GHz: <23 dBm (FCC/CE) ; 902-928 MHz: <30 dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Lebegési pontosság függőlegesen: ±0,1 m (ha a látórendszerek normálisan működnek); ±0,5 m (amikor a GNSS normálisan működik); ; Vízszintesen: ±0,3 m (ha a látórendszerek normálisan működnek); ±0,5 m (amikor a GNSS normálisan működik);

Wi-Fi Protokoll 802.11a/b/g/n/ac/ax ; 2 x 2 MIMO Wi-Fi támogatás

Wi-Fi működési frekvencia 2,400 - 2,4835 GHz; 5,150 - 5,250 GHz (CE/FCC/MIC); 5,725–5,850 GHz* (kivéve MIC)

Wi-Fi adóteljesítmény (EIRP) 2,400 - 2,4835 GHz ; FCC: ~30dBm; CE/SRRC/MIC:＜20dBm ; 5,150 - 5,250 GHz; FCC/CE/MIC<22dBm ; 5,725 - 5,850 GHz ; FCC/SRRC: ＜21dBm ; CE: ＜14dBm

Gimbal

Mechanikai tartomány Hangemelkedés: -135° - 45° ; Lehajlás: -45° és 45° között; Görgetés: -45° és 45° között

Szabályozható tartomány -90° és 30° között

Stabil rendszer 3 tengelyes mechanikus gimbal (pitch, yaw, roll)

Max szabályozási sebesség (pitch) 200º/s

Szögvibrációs tartomány <0,005°

EVO Max 4N Starlight kamera

Szenzor effektív pixel: 2,3M

Objektív gyújtótávolsága: 35 mm (41,4 mm-nek felel meg) ; FOV：52° ; Zoom tartomány: 1-8x, támogatja a kapcsolódási zoomot

ISO tartomány Auto: ISO100-ISO450000 ; Szuperérzékeny mód: Auto ISO100-ISO450000

Kamera módok Egy felvétel (alapértelmezett)

Fotó formátum JPG

Fényképfelbontás 1920×1200

Videó formátum MP4

Videofelbontás 20Mbps (1920×1200 P30)

HDR Video Auto

Videokimenet szuperérzékeny mód: 1920×1200 P30

EVO Max 4N hőkamera

Szenzoros hűtetlen VOx mikrobolométer

Objektív FOV: 61° ; Fókusztávolság: 9,1 mm ; Rekesz: f/1.0 ; Fókusztávolság: 2,2 m ~ ∞

Infravörös hőmérséklet mérési pontosság ±3 ℃ vagy a leolvasás ± 3%-a (a nagyobb érték használatával) @ környezeti hőmérséklet -4 ℉ és 140 ℉ (-20 ℃ -60 ℃) között

Videó felbontás 640×512@30FPS

Fénykép mérete 640×512

Pixel Pitch 12um

Hőmérséklet mérési módszer Középmérés, edénymérés, téglalapmérés

Hőmérséklet mérési tartomány -4℉ és 302℉, 32℉ és 1022℉ között (-20°C és 150°C, 0 és 550°C között)

Hőmérséklet riasztás Magas és alacsony hőmérsékleti riasztási küszöbértékek, koordináták és hőmérsékleti értékek jelentése

Paletta fehér meleg/fekete forró/perzselő/szivárvány/szürke/vasív/hideg és meleg

Széles látószögű kamera

1/1,28 CMOS érzékelő, effektív pixelek: 50M

Lencse FOV: 85° ; Fókusztávolság: 4,5 mm (ekvivalens: 23 mm) ; Rekesz: f/1,9 ; AF motor: PDAF fókusz

Expozíció-kompenzáció ±3EV 0,3EV/lépés

ISO-tartomány Fotó: ISO100~ISO6400 ; Videó: ISO100~ISO64000 (Éjszakai jelenet mód: ISO64000-ig)

Zársebesség Fotó: 8s ~ 1/8000s ; Videó: 1s ~ 1/8000s

Max. Videó felbontás 4000×3000

Fénykép mérete 4096*3072

Lézertávmérő

Mérési pontosság ± (1 m + D×0,15%) D a függőleges felület távolsága

Mérési tartomány 5m-1,2km

Képátvitel

A 2,4G/5,8G/900MHz* - *900MHz működési frekvencia csak az FCC-régiókra vonatkozik.

Maximális átviteli távolság (akadálymentes, interferenciamentes) 12,4 mérföld/20 km (FCC), 4,9 mérföld/8 km (CE)

Független hálózat Autel Smart Controller V3

Adóteljesítmény (EIRP) 2,4 GHz: <28dBm (FCC), <20dBm (CE/SRRC/MIC) ; 5,8 GHz: <28 dBm (FCC/SRRC), <14 dBm (CE) ; 5,15-5,25 GHz: < 23 dBm (FCC/CE) ; 902-928 MHz: <30 dBm (FCC); 5,65–5,755 GHz: <27 dBm (MIC)

Milliméteres hullámú radarérzékelő rendszer

Frekvencia 60 GHz/24 GHz* - * Kérjük, repüljön biztonságosan, és tartsa be a helyi törvényeket és előírásokat a 60 GHz használatához.

Érzékelési tartomány 60 GHz Radar: felfelé: 0,98-787,4 hüvelyk (0,3-20 m), lefelé: 5,9-3149,6 hüvelyk (0,15-80 m), előre és hátra: 0,98-98,43 láb (0,3-50 m); 24 GHz-es radar: lefelé: 2,62-39,4 láb (0,8-12 m)

FOV vízszintes (6dB): ±60°/±22° (24G/60G) ; Függőleges (6 dB): ±30°/±20° (24G/60G)

Működési környezet A 60 GHz-es, milliméteres hullámhosszú radarérzékelő rendszer támogatja az üveg, víz, vezetékek, épületek és fák minden időjárási idejű akadályelkerülését. Az akadály elkerülési távolsága az akadály elektromágneses hullámok visszaverő képességétől és felületének méretétől függően változik.

A 24 GHz-es milliméterhullámú radar támogatja a lefelé irányuló érzékelést, és az érzékelési tartománya a talaj anyagától függően változik. Például a cementált őrölt anyag érzékelési tartománya 12 méter, a 3 cm-nél vastagabb fű érzékelési tartománya pedig kevesebb, mint 6 méter.

Vizuális érzékelő rendszer

Akadályérzékelési hatótáv előre: 19,7-1220,5 hüvelyk (0,5-31 m) ; Visszafelé: 19,7-984,3 hüvelyk (0,5-25 m); Oldalirányban: 19,7-1023,6 hüvelyk (0,5-26 m) ; Felfelé: 0,66-85,3 láb (0,2-26 m); Lefelé: 0,98-75,5 láb (0,3-23 m)

FOV előre/hátra érzékelő: 60°(H), 80°(V) ; Felfelé/lefelé érzékelő: 180° (oldalra), 120° (előre és hátra)

Működési környezet Előre, Hátra, Oldalra, Felfelé: A felület gazdag textúrájú, megfelelő megvilágítás mellett (>15 lux, normál beltéri fluoreszkáló világítási környezet); Lefelé: A felület diffúz anyag, fényvisszaverő képessége >20%

(falak, fák, emberek stb.), megfelelő megvilágítás mellett (>15 lux, normál beltéri fluoreszkáló világítási környezet)

Radar és vizuális érzékelő rendszerek

Érzékelési tartomány előre és hátra: 11,8-1968,5 hüvelyk (0,3-50 m); Oldalirányban: 19,7-1023,6 hüvelyk (0,5-26 m) ; Felfelé: 0,66-85,3 láb (0,2-26 m); Lefelé: 0,49-262,5 láb (0,15-80 m) (60 GHz-es radar)

FOV előre/hátra érzékelő: 80°(H), 120°(V) ; Felfelé/lefelé érzékelő: 180° (oldalra), 120° (előre és hátra)

Működési környezet Előre, hátra, felfelé, lefelé: támogatja az akadályok elkerülését minden időjárásban üveg, víz, gallyak, épületek és nagyfeszültségű vezetékek esetében. A két feltétel közül legalább az egyiknek teljesülnie kell: elegendő megvilágítás vagy az akadály erősen visszaveri az elektromágneses hullámokat.

Oldalirányban: A felület gazdag textúrájú, megfelelő megvilágítás mellett (>15 lux, normál beltéri fluoreszkáló világítási környezet)

Autel Smart Controller V3

Képernyő 7,9 hüvelykes, 2000 nit max. fényerő, 2048*1536 felbontás

Akkumulátor kapacitása: 5800 mAh; Akkumulátor típusa: Intelligens lítium-ion akkumulátor ; Feszültség: 11,55V ; Energia: 67Wh

Töltési idő: 120 perc

Működési idő 2,5 óra (Max. fényerő) ; 4,5 óra (50%-os fényerő)

Maximális átviteli távolság (zavar nélkül) 12,4 mérföld/20 km (FCC), 4,9 mérföld/8 km (CE)

IP besorolás IP43

Tárhely 128G

GNSS GPS+GLONASS+Galileo+Beidou

Üzemi hőmérséklet -4°F és 104°F (-20℃ és 40°C) között

Wi-Fi protokoll WiFi Direct, Wi-Fi kijelző, 802.11a/b/g/n/ac ; 2 x 2 MIMO Wi-Fi támogatás

Működési frekvencia 2,400 - 2,4835 GHz; 5,150 - 5,250 GHz* (csak MIC); 5,725–5,850 GHz* (kivéve MIC)

Adóteljesítmény (EIRP) 2,400 - 2,4835 GHz FCC:＜23dBm; CE/SRRC/MIC:＜20dBm ; 5,150 - 5,250 GHz MIC:＜17dBm ; 5,725–5,850 GHz FCC/SRRC:＜22dBm CE:＜14dBm

Repülőgép akkumulátor

Kapacitás 8070 mAh

Feszültség 14,88V

Akkumulátor típusa LiPo 4S

Energia 120Wh

Nettó tömeg 1,15 font (520 g)

Töltési hőmérséklet -4°F és 113°F (-20°C és 45°C) között. Ha a hőmérséklet 5°C (41°F) alatt van, az önfűtési funkció automatikusan aktiválódik. A fennmaradó teljesítmény legalább 10%-a legyen fűtésre.)

Hot Swappable Támogatott
