Magus HCM360 ierīce darbam ar Hoffman modulācijas kontrastu, ar objektīvu komplektu (85123)

MAGUS HCM360 sistēma ir pilnīgs komplekts, kas paredzēts Hofmana modulācijas kontrasta mikroskopijai. Tā ietver plakni ahromātiskos objektīvus, speciālu kondensoru un slīdni. Objektīva modulators tiek izlīdzināts ar slīdņa spraugas atverēm, izmantojot centrēšanas teleskopu, kas ir iekļauts mikroskopa komplektā.

Hofmana modulācijas kontrasts nodrošina augstas izšķirtspējas, reljefa tipa attēlus dzīviem paraugiem. Tas uzlabo redzamību un kontrastu, vienlaikus saglabājot smalkas struktūras detaļas un izvairoties no difrakcijas haloniem. Tas padara šo metodi piemērotu darbam ar lieliem darba attālumiem un augstām numeriskajām apertūrām.

Šī metode saglabā attēla kvalitāti, izmantojot gan stikla, gan plastmasas laboratorijas traukus. Rezultātā tā tiek plaši izmantota kultūru, šūnu un audu novērošanai un fotografēšanai, kas audzēti traukos, Petri trauciņos un līdzīgos traukos. Viena no biežākajām pielietošanas jomām ir apaugļošana in vitro (IVF), kur tā ļauj reāllaikā novērot dinamiskus šūnu procesus un sniedz vērtīgu ieskatu šūnu uzvedībā un mijiedarbībā.

Objektīvu komplekts

Hofmana objektīvi atšķiras no standarta objektīviem ar to, ka to aizmugurējā fokālajā plaknē ir amplitūdas telpiskais filtrs, ko sauc par modulatoru. Modulators sastāv no trim zonām: tumšā zona caurlaiž 1% gaismas, pelēkā zona – 15%, bet caurspīdīgā zona – 100%. Rotējošs gredzens uz objektīva ļauj pareizi pozicionēt modulatoru darbībai.

Atšķirībā no fāžu kontrasta objektīviem, kur fāzes gredzens maina gaismas fāzi, Hofmana modulators ietekmē tikai gaismas intensitāti. Tas rada attēlu ar pseido-reljefa efektu.

Plakni ahromātiskie Hofmana objektīvi nodrošina vienmērīgu fokusu no lauka centra līdz malām, radot minimālus izkropļojumus. Hromatiskā aberācija ir koriģēta zilajam un sarkanajam viļņu garumam, sfēriskā aberācija – zaļajam, un lauka izliekums – vairāk nekā 90% redzes lauka. Šie objektīvi ir piemēroti traukiem ar 1,2 mm dibena biezumu. Tie paredzēti bezgalības koriģētām sistēmām un tiem ir 60 mm parfokālais attālums.

Hofmana kondensors

Hofmana kondensors aizvieto standarta gaišā lauka kondensoru. Tam ir sprauga Hofmana modulācijas kontrasta slīdnītim, apertūras diafragma un polarizators, kas regulē spraugas atvērumu. Polarizatoru var rotēt 360 grādu leņķī, izmantojot rotējošo gredzenu virs apertūras vadības.

Hofmana slīdnītis

Hofmana slīdnītis tiek ievietots Hofmana kondensora spraugā. Tā ir plāksne ar trim apaļiem ieliktņiem, kas atbilst 10x, 20x un 40x objektīviem. Katrs ieliktnis ir marķēts atbilstoši konkrētajam objektīvam. Katram ieliktim ir divas spraugas: viena atvērta un viena ar polarizatoru. Ieliktņi ir gan centrējami, gan rotējami 360 grādu leņķī.

Mikroskopa pielāgošana Hofmana modulācijas kontrastam

Pirmkārt, uzstādiet Hofmana kondensoru un Hofmana objektīvus uz mikroskopa.
Pēc tam fokusējiet izvēlēto objektīvu uz parauga, izmantojot gaišā lauka apgaismojumu.
Ievietojiet Hofmana slīdnīti kondensora spraugā un izvēlieties ieliktni, kas atbilst objektīva palielinājumam. Pārliecinieties, ka kondensora apertūra ir pilnībā atvērta.
Izņemiet vienu okulāru no mikroskopa galvas un tā vietā ievietojiet centrēšanas teleskopu no mikroskopa komplekta. Izmantojiet teleskopu, lai izlīdzinātu objektīva modulatoru ar slīdņa spraugām. Modulatora zonas un spraugas ir jānovieto paralēli, vienai spraugai jāprojicējas pelēkajā zonā, otrai – caurspīdīgajā zonā. Ja objektīva gredzens neļauj pietiekami pielāgot, izņemiet slīdnīti, pagrieziet ieliktni ar spraugu, atkārtoti ievietojiet slīdnīti un atkārtojiet izlīdzināšanu.
Pagrieziet kondensoru, lai regulētu spraugas atvērumu caurspīdīgajā zonā. Sprauga var būt pilnībā atvērta, daļēji aizvērta vai pilnībā bloķēta.
Lai atgrieztos pie gaišā lauka novērojumiem, izņemiet Hofmana slīdnīti no kondensora. Hofmana objektīvi un kondensors var palikt uzstādīti, jo tie ir piemēroti arī gaišā lauka izmantošanai. Tomēr optimālai gaišā lauka attēla kvalitātei ieteicams izmantot MAGUS 10PL60V, 20PL60V un 40PL60V objektīvus kopā ar standarta kondensoru, kas piegādāts ar mikroskopu.

Saderība

Sistēma ir saderīga ar MAGUS Bio V360 invertēto bioloģisko mikroskopu.

Komplektācija

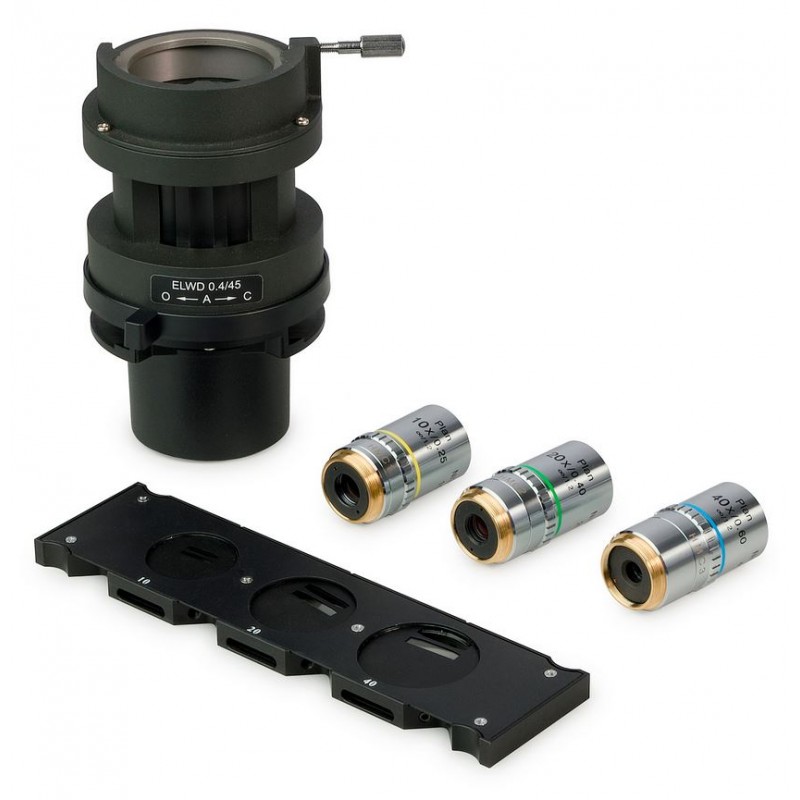

Komplektā ietilpst MAGUS Hofmana kondensors ar numerisko apertūru 0,5 un darba attālumu 45 mm. Tāpat iekļauti bezgalības koriģēti plakni ahromātiskie Hofmana objektīvi: 10x/0,25, 20x/0,40 un 40x/0,60, katrs paredzēts traukam ar 1,2 mm dibena biezumu un 60 mm parfokālo attālumu. Komplektā ir arī Hofmana slīdnītis 10x, 20x un 40x objektīviem.

Specifikācija

Produkta ID: 85123
Zīmols: MAGUS
Garantija: 2 gadi
EAN: 5905555025773
Iepakojuma izmēri (G × P × A): 10 × 10 × 10 cm
