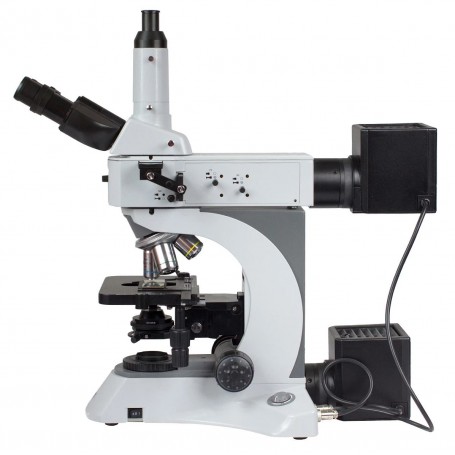

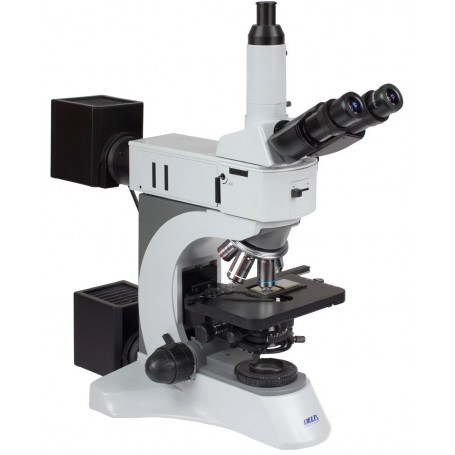

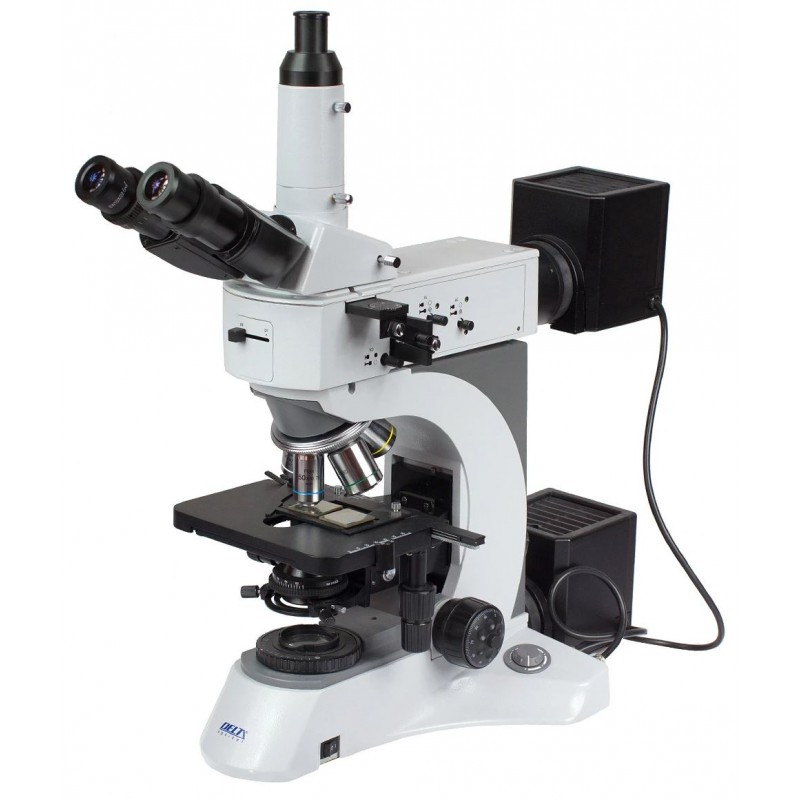

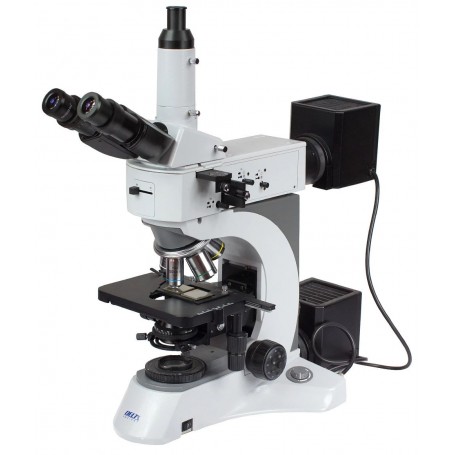

Delta Optical MET-1000-TRF metalogrāfiskais mikroskops (DO-3704)

Delta Optical MET-1000-TRF Metalogrāfiskais mikroskops (DO-3704)

Šis ir augstas klases metalogrāfiskais mikroskops, kas paredzēts progresīvai materiālu analīzei laboratorijās, universitātēs un rūpnieciskā vidē. Tas ļauj detalizēti novērot gan necaurspīdīgus, gan caurspīdīgus paraugus, izmantojot atstarotās un caurlaistās gaismas metodes. Ierīce atbalsta vairākas novērošanas metodes, tostarp gaišo lauku, tumšo lauku un polarizēto gaismu, padarot to ļoti universālu. Tās izturīgā optiskā sistēma un ergonomiskais dizains nodrošina precīzu un ērtu darbu ilgstošu novērojumu laikā.

Vispārējs apraksts

Mikroskops paredzēts necaurspīdīgu paraugu izpētei atstarotajā gaismā (EPI) un caurspīdīgu paraugu izpētei caurlaistajā gaismā (DIA). Novērojumus var veikt gaišajā laukā ar palielinājumiem 50x, 200x, 400x, 500x un 1000x, kā arī tumšajā laukā ar 100x un 200x (ar komplektā iekļautiem speciāliem tumšā lauka objektīviem).

Tam ir trinokulāra galva ar trešo optisko ceļu, kas ļauj pievienot mikroskopa kameru vai fotogrāfijas ierīci. Komplektā ir divi adapteri: 23,2 mm adapteris un C-mount adapteris, kas nodrošina saderību ar dažādu izmēru sensoriem.

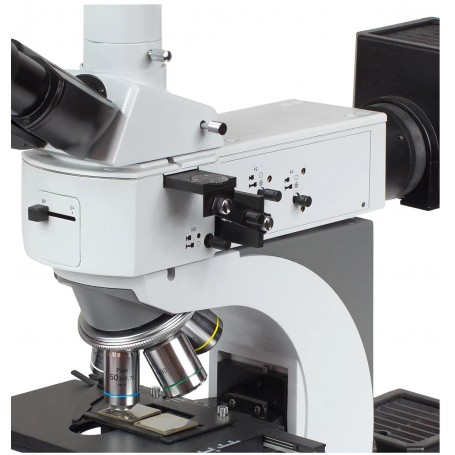

Augstas kvalitātes planahromātiskie objektīvi nodrošina asus, detalizētus attēlus visā redzes laukā. Iebūvētās lauka diafragmas gan augšējā (EPI), gan apakšējā (DIA) apgaismojuma sistēmā ļauj pareizi iestatīt Köhler apgaismojumu, nodrošinot optimālu kontrastu, izšķirtspēju un asuma dziļumu.

Mikroskops atbalsta arī novērošanu polarizētā atstarotajā gaismā, pateicoties komplektā iekļautajiem polarizācijas filtriem.

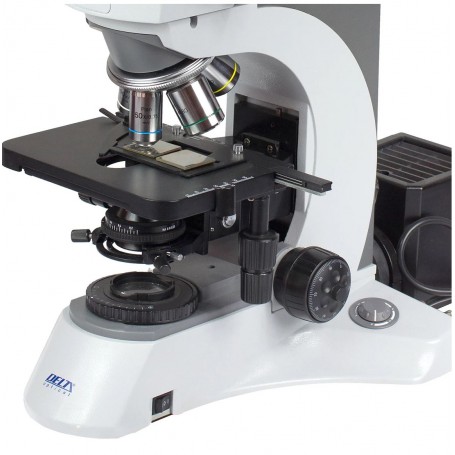

Liels mehāniskais priekšmets galds ar parauga turētāju nodrošina ērtu gan standarta priekšmetstikliņu, gan sarežģītāku paraugu apstrādi, kas tiek izmantoti atstarotās gaismas novērojumos.

Šis metalogrāfiskais mikroskops tiek plaši izmantots materiālu inženierijas pielietojumos, tostarp:

• Metālu un sakausējumu struktūru analīze (metalogrāfiskie paraugi)
• Mikroplaisu noteikšana
• Šķidro kristālu izpēte
• Integrēto shēmu pārbaude
• Precīzu mērījumu veikšana

Tehniskie parametri (standarta komplektācija)

• Platleņķa okulāri: 10x / 22 mm
• Trinokulāra Siedentopf galva, slīpums 30°, starpzīlīšu attāluma regulēšana 47–75 mm, 360° rotācija, gaismas sadalījums 50/50
• Trešais optiskais ceļš saderīgs ar C-mount un 23,2 mm adapteriem
• Bezgalības korekcijas planahromātiskie objektīvi: 5x, 10x BF/DF, 20x BF/DF, 40x, 100x
• Piecpozīciju revolvergalva
• Mehāniskais priekšmets galds: 186 × 138 mm, kustības diapazons 74 × 50 mm
• Abbe kondensors N.A. 0,9 / 0,25 ar augstuma regulēšanu, diafragmu, centrēšanas mehānismu un filtru turētāju
• Koaksiālie rupjās un smalkās fokusēšanas regulatori, minimālais solis 0,001 mm, regulējama pretestība
• Ātra augšējā galda apstādināšanas mehānisms
• 100 W halogēna apgaismojuma sistēma

Papildu piederumi (pieejami pēc pieprasījuma)

• Plan 5x / 0,12 BF/DF objektīvs
• Plan 40x / 0,6 BF/DF objektīvs
• Plan 50x / 0,75 BF/DF objektīvs
• Plan 100x / 0,8 BF/DF objektīvs

Komplektā iekļautais aprīkojums

• Filtri caurlaistajai gaismai: zils
• Iebīdāmie filtri atstarotajai gaismai: zaļš, zils, dzeltens, matēts
• Lietotāja rokasgrāmata, strāvas vads, putekļu pārvalks, rezerves halogēna spuldze
• Polarizācijas komplekts atstarotajai gaismai (analizators un polarizators)

Specifikācija

• Kataloga numurs: DO-3704
• Mikroskopa tips: metalogrāfiskais, vertikāls dizains

Pielietojuma jomas

• Universitātes
• Laboratorijas
• Medicīnas iestādes
• Darbnīcas
• Servisa centri

Novērošanas metodes

• Gaišais lauks
• Tumšais lauks
• Polarizācija

Optiskās un mehāniskās īpašības

• Trinokulāra galva ar 50:50 gaismas sadalījumu (okulāri:kamera)
• Piecpozīciju objektīvu revolvergalva
• Objektīvi: 5x, 10x BF/DF, 20x BF/DF, 40x, 50x, 100x
• Okulāra palielinājums: 10x
• Redzes lauks: 22 mm
• Starpzīlīšu attālums: 48–75 mm
• Okulāra caurules slīpums: 30°
• Dioptriju regulēšana: ±5D (kreisā caurule)

Palielinājuma diapazons

• 50x, 100x, 200x, 400x, 500x, 1000x

Apgaismojums un optika

• Kondensors: Abbe N.A. 0,9 / 0,25
• Optiskā klase: planahromātiskā
• Gaismas avots: halogēns, 100 W
• Apgaismojuma režīmi: atstarotais un caurlaistais
• Optiskā korekcija: bezgalības

Priekšmeta galds un fokusēšana

• Galda izmēri: 186 × 138 mm
• Divvietīgs priekšmetstikliņu turētājs ar nonija skalu
• Kustības diapazons: 74 × 50 mm
• Koaksiālie rupjās un smalkās fokusēšanas regulatori (abpusēji)
• Smalkās fokusēšanas izšķirtspēja: 1 µm

Papildu informācija

• Barošanas avots: AC
• Garantijas laiks: 24 mēneši
