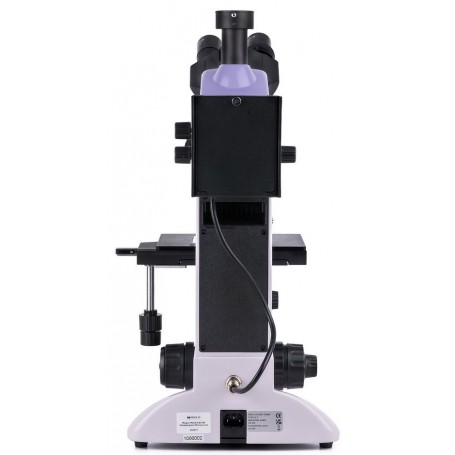

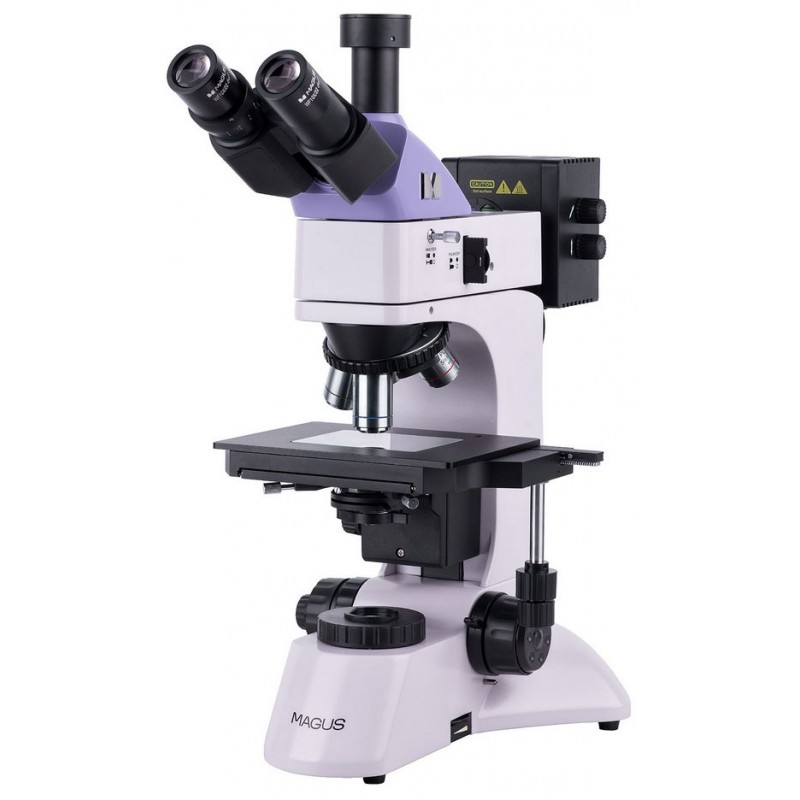

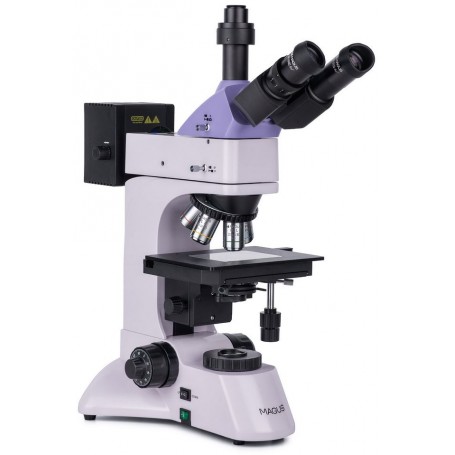

میکروسکوپ متالورژیکی Magus Metal 600 BD (82897)

میکروسکوپ متالورژیکی MAGUS Metal 600 BD برای مشاهده نمونه‌ها در نور بازتابی با استفاده از میکروسکوپی میدان روشن، میدان تاریک و پلاریزاسیون طراحی شده است. این دستگاه برای تحلیل مواد فلزی و نیمه‌رسانا و همچنین سایر نمونه‌های تخت، صیقلی و بسیار بازتابنده مناسب است. هنگام کار با نور عبوری، میکروسکوپ می‌تواند برای مطالعه نمونه‌های نیمه‌شفاف مانند فیلم‌های نازک یا ذرات جمع‌آوری‌شده روی فیلترها نیز استفاده شود. این مدل برای کاربردهای متالورژی و مهندسی مکانیک، آزمایشگاه‌های کنترل کیفیت و مهندسی و دانشگاه‌های فنی بسیار مناسب است.

سیستم اپتیکی

این میکروسکوپ به هد سه‌چشمی مجهز است که شامل لوله سه‌چشمی برای نصب دوربین دیجیتال می‌باشد. یک تقسیم‌کننده پرتو نور را به طور کامل به چشمی‌ها یا به طور کامل به پورت دوربین هدایت می‌کند و دو وضعیت قابل انتخاب دارد: 100:0 و 0:100. یک حلقه تنظیم دیوپتر روی لوله چشمی سمت چپ قرار دارد تا امکان اصلاح دید فردی را فراهم کند.

در پیکربندی استاندارد، میکروسکوپ بزرگنمایی 50× تا 400× را ارائه می‌دهد. این محدوده با عدسی‌های شیئی و چشمی‌های اختیاری قابل افزایش است. سیستم از عدسی‌های شیئی پلن آکروماتیک بی‌نهایت با فاصله کاری بلند استفاده می‌کند که برای میدان روشن و میدان تاریک بهینه شده‌اند. برجک گردان دارای پنج جایگاه عدسی شیئی است؛ چهار عدسی ارائه شده و یک جایگاه برای عدسی اختیاری باقی می‌ماند. برجک به سمت داخل قرار گرفته تا کاربر بتواند به وضوح عدسی فعال در مسیر نوری را مشاهده کند.

سیستم روشنایی

میکروسکوپ از روشنایی هالوژن استفاده می‌کند که نور گرم تولید می‌کند و خستگی چشم را در مشاهده طولانی‌مدت کاهش می‌دهد. روشنایی نور عبوری دارای توان 30 وات و روشنایی نور بازتابی دارای توان 50 وات است که روشنایی کافی برای کار راحت در میدان تاریک را تضمین می‌کند.

سیستم روشنایی نور بازتابی شامل دستگاه میدان تاریک، سیستم پلاریزاسیون، دیافراگم‌های میدان و دیافراگم دهانه برای روشنایی کولر و مجموعه‌ای از فیلترهای رنگی است. منبع نور نیز قابل تنظیم مرکزی برای تراز دقیق می‌باشد.

سیستم نور عبوری دارای کندانسور Abbe با عدسی تاشو برای عدسی‌های شیئی با بزرگنمایی پایین و همچنین دیافراگم‌های دهانه و میدان برای تنظیم صحیح روشنایی کولر است.

صفحه و مکانیزم فوکوس

نمونه همراه با صفحه مکانیکی دو محوره حرکت می‌کند. حداکثر ارتفاع توصیه‌شده نمونه 20 میلی‌متر است. برای کار با نمونه‌های نیمه‌شفاف، صفحه به صفحه شیشه‌ای شفاف مجهز شده است.

فوکوس از طریق پیچ‌های فوکوس درشت و ریز هم‌محور که در دو طرف پایین میکروسکوپ قرار دارند کنترل می‌شود. این چیدمان به کاربر اجازه می‌دهد دست‌های خود را راحت روی میز قرار دهد و نیازی به نگه داشتن آن‌ها در هوا نباشد. مکانیزم فوکوس درشت دارای پیچ قفل در سمت راست و تنظیم سفتی در سمت چپ است تا فوکوس پایدار و کنترل‌شده‌ای را فراهم کند.

لوازم جانبی و قابلیت توسعه

مجموعه گسترده‌ای از لوازم جانبی اختیاری برای MAGUS Metal 600 BD موجود است. این موارد شامل عدسی‌های شیئی با فاصله کاری بلند برای میدان روشن و تاریک، چشمی‌های اضافی، اسلایدهای کالیبراسیون و دوربین‌های دیجیتال است که امکان پیکربندی میکروسکوپ را برای نیازهای خاص بازرسی و پژوهش فراهم می‌کند.

ویژگی‌های کلیدی

• مشاهده نمونه‌های مات، تخت و صیقلی تا ارتفاع ۲۰ میلی‌متر در نور بازتابی با استفاده از تکنیک‌های میدان روشن، میدان تاریک و پلاریزاسیون

• قابلیت مشاهده نمونه‌های نیمه‌شفاف در نور عبوری

• لوله سه‌چشمی برای نصب دوربین دیجیتال با تقسیم‌کننده پرتو 100:0 / 0:100

• عدسی‌های شیئی پلن آکروماتیک بی‌نهایت با فاصله کاری بلند، بهینه‌شده برای میدان روشن و تاریک (BD)

• روشنایی هالوژن ۳۰ وات نور عبوری و ۵۰ وات نور بازتابی برای مشاهده مؤثر میدان تاریک

• روشنایی کولر در نور بازتابی با منبع نور قابل تنظیم مرکزی، دیافراگم‌های میدان و دهانه و فیلترهای رنگی

• روشنایی کولر در نور عبوری با کندانسور Abbe قابل تنظیم مرکزی و ارتفاع و عدسی تاشو

• سازگاری گسترده با چشمی‌ها و عدسی‌های شیئی اختیاری

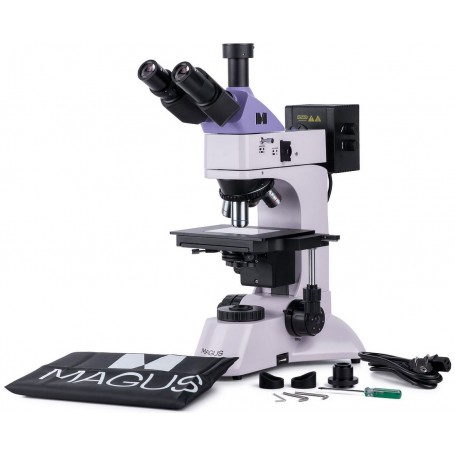

محتویات کیت

• پایه با ورودی برق، منبع نور عبوری و کندانسور، مکانیزم فوکوس، صفحه و برجک گردان

• روشنایی نور بازتابی با لامپ‌خانه

• هد سه‌چشمی

• عدسی‌های شیئی پلن آکروماتیک بی‌نهایت:

  • PL L5×/0.12 BD، فاصله کاری ۹.۷ میلی‌متر

  • PL L10×/0.25 BD، فاصله کاری ۹.۳ میلی‌متر

  • PL L20×/0.40 BD، فاصله کاری ۷.۲ میلی‌متر

  • PL L40×/0.60 BD، فاصله کاری ۳.۰ میلی‌متر

• دو چشمی 10×/22 میلی‌متر با فاصله چشم بلند

• صفحه شیشه‌ای شفاف

• آداپتور C-mount 1×

• آچار آلن

• کابل برق AC

• کابل برق روشنایی نور بازتابی

• کاور ضد گرد و غبار

• دفترچه راهنما و کارت گارانتی

قابل سفارش

• چشمی 10×/22 میلی‌متر با مقیاس

• جفت چشمی: 12.5×/14 میلی‌متر، 15×/15 میلی‌متر، 20×/12 میلی‌متر، 25×/9 میلی‌متر

• عدسی‌های شیئی اختیاری:

  • PL L50×/0.70 BD، فاصله کاری ۲.۵ میلی‌متر

  • PL L60×/0.70 BD، فاصله کاری ۱.۹ میلی‌متر

  • PL L80×/0.80 BD، فاصله کاری ۰.۸ میلی‌متر

  • PL L100×/0.85 BD (خشک)، فاصله کاری ۰.۴ میلی‌متر

• دوربین دیجیتال

• اسلاید کالیبراسیون

مشخصات فنی

• شناسه محصول: 82897

• برند: MAGUS

• گارانتی: ۵ سال

• EAN: 5905555018294

• ابعاد بسته‌بندی: ۳۵ × ۳۰ × ۷۵ سانتی‌متر

• وزن حمل: ۱۴.۵ کیلوگرم

• نوع: نوری/اپتیکی، متالورژیکی

• هد میکروسکوپ: سه‌چشمی، Siedentopf

• زاویه شیب هد: ۳۰ درجه

• محدوده بزرگنمایی استاندارد: 50×–400×

• محدوده بزرگنمایی اختیاری: تا 2500×

• قطر لوله چشمی: ۳۰ میلی‌متر

• فاصله بین مردمک‌ها: ۴۸–۷۵ میلی‌متر

• ابعاد صفحه: ۲۱۰ × ۱۴۰ میلی‌متر

• محدوده حرکت صفحه: ۷۵ / ۵۰ میلی‌متر

• نوع صفحه: مکانیکی دو محوره با صفحه شیشه‌ای

• تنظیم دیوپتر: ±۵ روی لوله چشمی سمت چپ

• کندانسور (نور عبوری): Abbe قابل تنظیم مرکزی و ارتفاع، NA 1.25، با دیافراگم دهانه و عدسی تاشو

• دیافراگم‌ها: دیافراگم میدان و دهانه داخلی برای نور عبوری و بازتابی

• سیستم فوکوس: فوکوس درشت هم‌محور (با قفل و تنظیم سفتی) و فوکوس ریز، دقت ۰.۰۰۲ میلی‌متر

• روشنایی: هالوژن، قابل تنظیم شدت نور

• منبع تغذیه: ۲۲۰ ± ۲۲ ولت، ۵۰ هرتز

• منابع نور: نور بازتابی ۱۲ ولت / ۵۰ وات؛ نور عبوری ۱۲ ولت / ۳۰ وات

• فیلترها: سبز، آبی، زرد، مات

• محدوده دمای کاری: +۵ تا +۳۵ درجه سانتی‌گراد

• ویژگی‌های اضافی: آنالایزر داخلی، پلاریزر قابل جداسازی، دستگاه میدان تاریک

• کاربران هدف: کاربران حرفه‌ای و با تجربه

• کاربرد: تحلیل متالورژیکی

• روش‌های مشاهده: میدان روشن، میدان تاریک، پلاریزاسیون

• لوازم محافظ ارائه‌شده: کاور ضد گرد و غبار

• وزن: ۱۱ کیلوگرم
