HUGHES 9203 BGAN Patrol (MPT) -vakiopaketti
Kompakti, kevyt Hughes 9203 BGAN -kommunikaatio-on-themove-pääte mahdollistaa ratsastettujen sotilaiden pysyvän jatkuvasti yhteydessä tilannetietokuvaan Battle Management Systemin (BMS) kautta ensimmäistä kertaa.
9200 $ Netto (non-EU countries)
Karol Łoś
Tuotepäällikkö
/
+48603969934
+48507526097
[email protected]
Kuvaus
Kompakti, kevyt Hughes 9203 BGAN -kommunikaatio-on-themove-pääte mahdollistaa ratsastettujen sotilaiden pysymisen jatkuvasti yhteydessä tilannetietokuvaan Battle Management Systemin (BMS) kautta ensimmäistä kertaa.
BGAN Patrol -pääte muodostaa yhteyden satelliittiverkkoon ilman käyttäjän osoittamista tai toimenpiteitä ja integroituu olemassa oleviin viestintäjärjestelmiin ja akkuihin. Käyttäjien ei enää tarvitse keskeyttää ja ottaa käyttöön staattista COTP-päätettä viestiäkseen – tämä vähentää haavoittuvuutta kentällä.
BGAN Patrol tarjoaa BLOS-viestintää, joka laajentaa näköyhteys (LOS) IP-verkkoja riippumatta maanpäällisistä verkoista. Käyttäjät voivat muodostaa yhteyden tavallisella tausta-IP:llä jopa 100 kbps ethernetin kautta tai sisäänrakennetun usean käyttäjän Wi-Fi-ominaisuuden kautta tukeakseen ryhmää paikallisia yhteyksiä.
Loppukäyttäjälaitteet, kuten Android Tactical -laitteet, voidaan liittää BGAN Patrol -päätteeseen, jotta ne tarjoavat tietoja sovelluksille, jotka ovat välttämättömiä toiminnallisen edun saamiseksi kentän vastustajiin nähden. Tyypillisiä sovelluksia ovat:
• Battle Management System (BMS), kuten TAK ja SitaWare, käyttöönotto
• Mobile Ad-hoc Network (MANET) ja Beyond Line of Sight (BLOS) radioverkkojen yhdistäminen
• Liittoutuneiden joukkojen Blue Force Tracking (BFT) -seuranta reaaliaikaisilla kartoilla
• Laseretäisyysmittarin tiedot, jotka tarjoavat tarkan etäisyyden pitkän kantaman kohteisiin tarkka-ampujille, tykistölle ja ilmatuelle
• Tilannetietoisuuden kerääminen ja vastaanotto koordinaation maksimoimiseksi
• Soittaminen onnettomuuksien lääketieteelliseen evakuointiin (MedEvac)
OMINAISUUDET
Pääpiirteet
• Vankka ja kestävä IP65-luokitus
• Comms-on-the-move (COTM)
• Sisäänrakennettu Wi-Fi
• Edistyksellinen integroitu käyttöliittymä (IUI)
• Automaattinen kontekstin aktivointi (ACA)
• Laajennettu L-kaista (XL-kaista) käytössä
Liitännät
• Ethernet-liitäntä (RJ45)
• 802.11b/g/n WLAN
Paketinsisältö
• BGAN Patrol -modeemiyksikkö
• BGAN Patrol External Antenni TNC-koaksiaalikaapelilla
• Pylväs kiinnikkeellä ulkoiselle antennille (halkaisija 2 cm käytettäväksi Molle-hihnojen kanssa)
• AC-DC virtalähde Yhdysvaltain, Iso-Britannian ja EU:n virtakaapeleilla
• Pikaopas
• Sisäinen litiumioniakku
Valinnaiset lisävarusteet
• Pehmeä kantolaukku
• Kova kuljetuslaukku
• BB-55/2590 12V akkukaapeli (1m)
• AN/PRC-148/MBITR akkukaapeli (1 m)
TEKNISET TIEDOT * * Tuotteen on tällä hetkellä suunnitellut ja integroinut Hughes , tekniset tiedot ja suorituskyky ovat suunnittelun lopullisen tarkastelun, hyväksymistestin, validoinnin ja todentamisen alaisia.
ANTENNITYYPPI Omni-suuntainen. Osoittamista ei vaadita
MITAT
Antenni Ø 153 mm x 100 mm

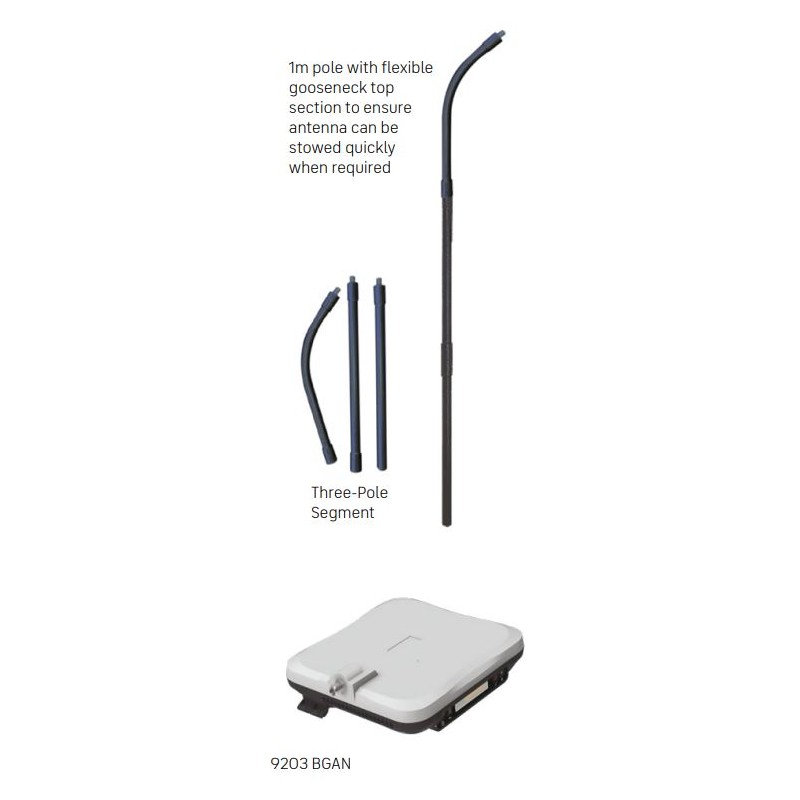

3-osainen napa 1000 mm x 20 mm Ø Hanhenkaula-yläosa mahdollistaa antennin nopean säilytyksen ajoneuvoon jne.
Päätepaino 1,4 kg
TAAJUUS
Satelliittilähetystaajuus 1626,5–1660,5 ja 1668–1675 MHz
Satelliittivastaanoton taajuus 1518–1559 MHz
GPS-taajuus 1575,42 MHz GPS-signaali ulkoisen antennin kautta
AKUN IKÄ (vain ladattava litiumioniakku, ilman ulkoista akkua):
Jatkuva lähetysaika Jopa 2 tuntia nopeudella 128 kbps
Jatkuva vastaanottoaika Jopa 4 tuntia nopeudella 128 kbps
Valmiusaika Jopa 36 tuntia
ULKOINEN VIRTA:
AC-DC-virtakaapeli Yhdysvaltain, Iso-Britannian ja EU:n virtakaapeleilla Valinnainen BB-55/2590 12V akkukaapeli (1m) Valinnainen AN/PRC-148(MBITR) akkukaapeli (1m)
Odotettu akuntarve 3 päivän käytölle tyypillisellä 5 % TX/5 % RX käyttösuhteella: - BB-2590 = 1 akku, - BB-5590 = 1 akku, - AN/PRC-148(MBITR) = 3 akkua
YMPÄRISTÖOLOSUHTEET
Käyttölämpötila -5 ˚ C - +55 ˚ C akun kanssa, -25 ˚ C - +55 ˚ C ilman akkua
Säilytyslämpötila -25 ˚ C - +55 ˚ C akun kanssa, -25 ˚ C - +80 ˚ C ilman akkua
Vesi ja pöly IP-65 yhteensopiva
Kosteus 95 % RH +40°C
Mekaaninen tärinä 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G
SERTIFIKAATIOT CE, FCC, EU WEEE, RoHS 3
LIITÄNNÄT: • 1x RJ45 ethernet-liitin, • 802.11b/g/n WLAN, • SIM /USIM-paikka, • DC barrel -liitin, • WebUI (rikas, yhteensopiva Hughes BGAN -tuotelinjan kanssa), • Yhteensopiva Hughes BGAN -sovelluksen kanssa iOS ja Android, • Sisäinen käyttöliittymä (iUI) LCD-näytöllä ja painikkeilla
KORKEUSALUE 30° - 90°
