Pachet standard HUGHES 9203 BGAN Patrol (MPT).

Terminalul compact și ușor de comunicații în mișcare Hughes 9203 BGAN le permite soldaților demontați să rămână conectați în permanență la imaginea de conștientizare a situației prin intermediul Sistemului de management al luptei (BMS) pentru prima dată.

Terminalul BGAN Patrol se conectează la rețeaua de satelit fără a fi nevoie de indicarea utilizatorului sau de intervenție și se integrează cu sistemele de comunicații și bateriile existente. Utilizatorii nu mai trebuie să întrerupă și să implementeze un terminal COTP static pentru a comunica - reducând vulnerabilitatea pe teren.

BGAN Patrol oferă comunicații dincolo de linia de vedere (BLOS), extinzând rețelele IP cu linia de vedere (LOS) independent de orice rețele terestre. Utilizatorii se pot conecta la IP standard de fundal de până la 100 kbps prin ethernet sau prin caracteristica Wi-Fi multi-utilizator încorporată pentru a susține un grup de conexiuni locale.

Dispozitivele utilizatorului final, cum ar fi dispozitivele Android Tactical, pot fi conectate la terminalul BGAN Patrol pentru a furniza date aplicațiilor vitale pentru obținerea unui avantaj operațional față de adversarii de pe teren. Aplicațiile tipice includ:

• Activarea Sistemului de management al luptei (BMS), cum ar fi TAK și SitaWare

• Conectarea rețelelor radio mobile Ad-hoc Network (MANET) și Beyond Line of Sight (BLOS)

• Urmărirea forțelor albastre (BFT) a forțelor aliate pe hărți live

• Date cu laser pentru a oferi o distanță exactă până la ținte cu rază lungă de acțiune pentru lunetişti, artilerie și suport aerian

• Colectarea și recepția situației pentru a maximiza coordonarea

• Apel pentru evacuarea medicală a victimelor (MedEvac)

CARACTERISTICI

Caracteristici principale

• Clasament IP65 robust și durabil

• Comunicații în mișcare (COTM)

• Wi-Fi încorporat

• Interfață de utilizator integrată avansată (IUI)

• Activare automată a contextului (ACA)

• Bandă L extinsă (Bandă XL) activată

Interfețe

• Conexiune Ethernet (RJ45)

• WLAN 802.11b/g/n

Conținutul pachetului

• Unitate modem BGAN Patrol

• Antenă externă BGAN Patrol cu cablu coaxial TNC

• Stâlp cu suport pentru antenă externă (2 cm diametru pentru utilizarea cu curele Molle)

• Alimentare AC-DC cu cabluri de alimentare din SUA, Marea Britanie și UE

• Ghid de inițiere rapidă

• Baterie internă litiu-ion

accesorii optionale

• Geantă moale de transport

• Carcasă rigidă de transport

• Cablu baterie BB-55/2590 12V (1m)

• Cablu baterie AN/PRC-148/MBITR (1m)

SPECIFICAȚII * * Produsul a fost proiectat și integrat în prezent de Hughes , specificațiile și performanța sunt supuse revizuirii finale a proiectului, testului de acceptare, validării și verificării

TIP ANTENĂ Omnidirecțională. Nu este necesară indicarea

DIMENSIUNI

Antena 153 mm x 100 mm Ø

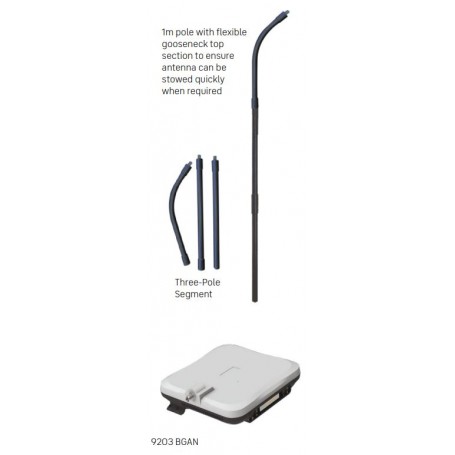

Stâlp cu 3 secțiuni 1000 mm x 20 mm Ø Secțiunea superioară cu gât de gâscă pentru a permite depozitarea rapidă a antenei pentru intrarea în vehicule etc.

Greutate terminal 1,4 kg

FRECVENȚĂ

Frecvență TX prin satelit 1626,5–1660,5 și 1668–1675 MHz

Frecvență RX satelit 1518–1559 MHz

Frecvența GPS 1575,42 MHz Semnal GPS prin antenă externă

DURAȚA BATERIEI (numai baterie reîncărcabilă litiu-ion, fără baterie externă):

Timp de transmisie continuă Până la 2 ore la 128 kbps

Timp de recepție continuă Până la 4 ore la 128 kbps

Timp de așteptare Până la 36 de ore

PUTEREA EXTERNĂ:

Cablu de alimentare AC-DC cu cabluri de alimentare din SUA, Marea Britanie și UE Cablu opțional pentru baterie BB-55/2590 de 12 V (1 m) Cablu baterie opțional AN/PRC-148(MBITR) (1 m)

Necesarul de baterie estimat pentru 3 zile de utilizare la ciclu de lucru tipic 5% TX/5% RX: - BB-2590 = 1 baterie, - BB-5590 = 1 baterie, - AN/PRC-148(MBITR) = 3 baterii

CONDITII DE MEDIU

Temperatura de funcționare -5˚ C la +55˚ C cu baterie, -25˚ C la +55˚ C cu excepția bateriei

Temperatura de depozitare -25˚ C la +55˚ C cu baterie, -25˚ C la +80˚ C cu excepția bateriei

Apă și praf Conform IP-65

Umiditate 95% RH la +40°C

Vibrație mecanică 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

CERTIFICAȚI CE, FCC, UE DEEE, RoHS 3

INTERFEȚE: • 1x conector Ethernet RJ45, • WLAN 802.11b/g/n, • Slot SIM /USIM, • Conector DC baril, • WebUI (bogat în funcții, în concordanță cu linia de produse Hughes BGAN ), • Compatibil cu aplicația Hughes BGAN pentru iOS și Android, • Interfață de utilizator internă (iUI) cu LCD și butoane

INTERVAL DE ELEVAȚIE 30° până la 90°
