HUGHES 9203 BGAN Patrol (MPT) standardpakke

Den kompakte, lette Hughes 9203 BGAN kommunikations-on-themove-terminal gør det muligt for afmonterede soldater at forblive forbundet til situationsbevidstheden via Battle Management System (BMS) for første gang.

BGAN Patrol-terminalen forbinder til satellitnetværket uden behov for brugerpegning eller indgriben og integreres med eksisterende kommunikationssystemer og batterier. Brugere behøver ikke længere at pause og implementere en statisk COTP-terminal for at kommunikere – hvilket reducerer sårbarheden i marken.

BGAN Patrol leverer BLOS-kommunikation (hinside line of sight) og udvider line of sight (LOS) IP-netværk uafhængigt af jordbaserede netværk. Brugere kan oprette forbindelse ved standard baggrunds-IP på op til 100 kbps via ethernet eller gennem den indbyggede multi-user Wi-Fi-funktion for at understøtte en gruppe lokale forbindelser.

Slutbrugerenheder, såsom Android Tactical-enheder, kan forbindes til BGAN Patrol-terminalen for at levere data til applikationer, der er afgørende for at opnå en operationel fordel i forhold til modstandere i marken. Typiske anvendelser omfatter:

• Aktivering af Battle Management System (BMS), såsom TAK og SitaWare

• Bridging af mobilt ad hoc-netværk (MANET) og Beyond Line of Sight (BLOS) radionetværk

• Blue Force Tracking (BFT) af allierede styrker på live-kort

• Laserafstandsmålerdata for at give en nøjagtig afstand til langdistancemål for snigskytter, artilleri og luftstøtte

• Indsamling og modtagelse af situationsbestemt opmærksomhed for at maksimere koordineringen

• Opfordring til medicinsk evakuering (MedEvac)

FUNKTIONER

Hovedtræk

• Robust og holdbar IP65-klassificering

• Comms-on-the-move (COTM)

• Indbygget Wi-Fi

• Avanceret integreret brugergrænseflade (IUI)

• Automatisk kontekstaktivering (ACA)

• Udvidet L-bånd (XL-bånd) aktiveret

Grænseflader

• Ethernet-forbindelse (RJ45)

• 802.11b/g/n WLAN

Pakkens indhold

• BGAN Patrol Modem enhed

• BGAN Patrol ekstern antenne med TNC koaksialkabel

• Stang med montering til ekstern antenne (2 cm diameter til brug med Molle-stropper)

• AC-DC strømforsyning med strømkabler i USA, Storbritannien og EU

• Hurtig start guide

• Internt lithium-ion batteri

Valgfrit tilbehør

• Blød bæretaske

• Hård transportetui

• BB-55/2590 12V batterikabel (1m)

• AN/PRC-148/MBITR batterikabel (1m)

SPECIFIKATION * * Produktet er i øjeblikket designet og integreret af Hughes , specifikationer og ydeevne er underlagt den endelige designgennemgang, accepttest, validering og verifikation

ANTENNETYPE Omni-direktionel. Ingen behov for at pege

DIMENSIONER

Antenne 153 mm x 100 mm Ø

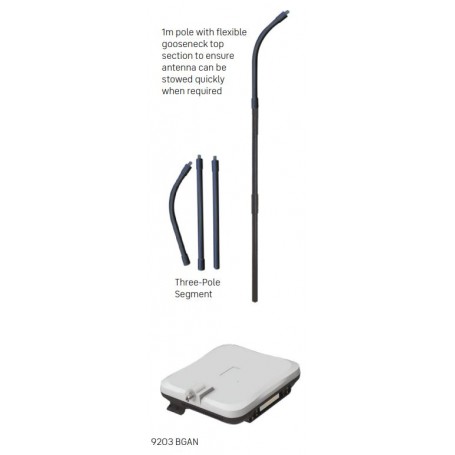

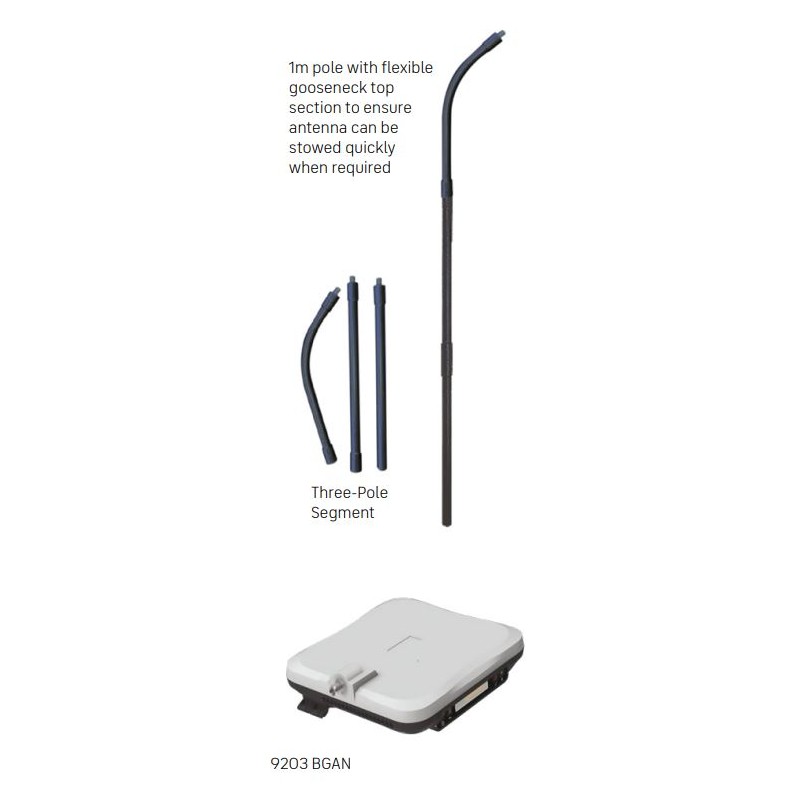

3-sektionsstang 1000 mm x 20 mm Ø Toppsektion med svanehals, så antennen kan stuves hurtigt til adgang til køretøjer osv.

Terminalvægt 1,4 kg

FREKVENS

Satellit TX-frekvens 1626,5–1660,5 og 1668–1675 MHz

Satellit RX-frekvens 1518–1559 MHz

GPS-frekvens 1575,42 MHz GPS-signal via ekstern antenne

BATTERILEVETID (kun genopladeligt lithium-ion-batteri, uden eksternt batteri):

Kontinuerlig TX-tid Op til 2 timer ved 128 kbps

Kontinuerlig RX-tid Op til 4 timer ved 128 kbps

Standbytid Op til 36 timer

EKSTERN STRØM:

AC-DC strømkabel med strømkabler i USA, Storbritannien og EU. Valgfrit BB-55/2590 12V batterikabel (1m) Valgfrit AN/PRC-148(MBITR) batterikabel (1m)

Forventet batteribehov for 3 dages brug ved typisk 5 % TX/5 % RX driftscyklus: - BB-2590 = 1 batteri, - BB-5590 = 1 batterier, - AN/PRC-148(MBITR) = 3 batterier

MILJØBETINGELSER

Driftstemperatur -5˚ C til +55˚ C med batteri, -25˚ C til +55˚ C eksklusiv batteri

Opbevaringstemperatur -25˚ C til +55˚ C med batteri, -25˚ C til +80˚ C eksklusiv batteri

Overholder vand og støv IP-65

Luftfugtighed 95% RH ved +40°C

Mekanisk vibration 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

CERTIFIKATIONER CE, FCC, EU WEEE, RoHS 3

GRÆNSEFLADER: • 1x RJ45 ethernet-stik, • 802.11b/g/n WLAN, • SIM /USIM-slot, • DC-tønde-stik, • WebUI (rigtig funktioner, i overensstemmelse med Hughes BGAN produktlinje), • Kompatibel med Hughes BGAN -appen til iOS og Android, • Intern brugergrænseflade (iUI) med LCD og knapper

HØJDEOMRÅDE 30° til 90°
