HUGHES 9203 BGAN Patrol (MPT) standaardbundel

Met de compacte, lichtgewicht Hughes 9203 BGAN -communicatie-on-the-move-terminal kunnen gedemonteerde soldaten voor het eerst continu verbonden blijven met het situationele bewustzijnsbeeld via het Battle Management System (BMS).

11316.00 $
Inclusief belasting

9200 $ Netto (non-EU countries)

Karol Loś
Productmanager
Engels / Polski
+48603969934
+48507526097
[email protected]

Omschrijving

Met de compacte, lichtgewicht Hughes 9203 BGAN -communicatie-on-the-move-terminal kunnen gedemonteerde soldaten voor het eerst continu verbonden blijven met het situationele bewustzijnsbeeld via het Battle Management System (BMS).

De BGAN Patrol-terminal maakt verbinding met het satellietnetwerk zonder dat de gebruiker hoeft te wijzen of tussenkomst en kan worden geïntegreerd met bestaande communicatiesystemen en batterijen. Gebruikers hoeven niet langer te pauzeren en een statische COTP-terminal in te zetten om te communiceren, waardoor de kwetsbaarheid op het veld wordt verminderd.

BGAN Patrol biedt buitenlijn-communicatie (BLOS) en breidt lijn-of-zicht-IP-netwerken (LOS) uit, onafhankelijk van terrestrische netwerken. Gebruikers kunnen verbinding maken met een standaard achtergrond-IP van maximaal 100 kbps via ethernet of via de ingebouwde Wi-Fi-functie voor meerdere gebruikers om een groep lokale verbindingen te ondersteunen.

Apparaten van eindgebruikers, zoals Android Tactical-apparaten, kunnen worden aangesloten op de BGAN Patrol-terminal om gegevens te verstrekken aan applicaties die essentieel zijn voor het verkrijgen van een operationeel voordeel ten opzichte van tegenstanders in het veld. Typische toepassingen zijn onder meer:

• Inschakeling van Battle Management System (BMS), zoals TAK en SitaWare

• Overbrugging van mobiele ad-hocnetwerk (MANET) en Beyond Line of Sight (BLOS) radionetwerken

• Blue Force Tracking (BFT) van geallieerde troepen op livekaarten

• Laserafstandsmetergegevens voor een exacte afstand tot langeafstandsdoelen voor sluipschutters, artillerie en luchtsteun

• Verzamelen en ontvangen van situationeel bewustzijn om de coördinatie te maximaliseren

• Oproepen tot medische evacuatie bij slachtoffers (MedEvac)

FUNCTIES

Belangrijkste kenmerken

• Robuuste en duurzame IP65-classificatie

• Communicatie onderweg (COTM)

• Ingebouwde Wi-Fi

• Geavanceerde geïntegreerde gebruikersinterface (IUI)

• Automatische contextactivering (ACA)

• Uitgebreide L-band (XL-Band) ingeschakeld

Interfaces

• Ethernet-verbinding (RJ45)

• 802.11b/g/n WLAN



Verpakkingsinhoud

• BGAN Patrol Modem-eenheid

• BGAN Patrol externe antenne met TNC-coaxkabel

• Paal met houder voor externe antenne (2 cm diameter voor gebruik met Molle-riemen)

• AC-DC-voeding met voedingskabels voor de VS, het VK en de EU

• Snelstartgids

• Interne lithium-ionbatterij

optionele accesoires

• Zachte draagtas

• Harde transportkoffer

• BB-55/2590 12V accukabel (1m)

• AN/PRC-148/MBITR batterijkabel (1m)



SPECIFICATIE * * Product is momenteel ontworpen en geïntegreerd door Hughes . Specificaties en prestaties zijn onderworpen aan de definitieve ontwerpbeoordeling, acceptatietest, validatie en verificatie

ANTENNETYPE Omnidirectioneel. Aanwijzen is niet nodig

DIMENSIES

Antenne 153 mm x 100 mm Ø

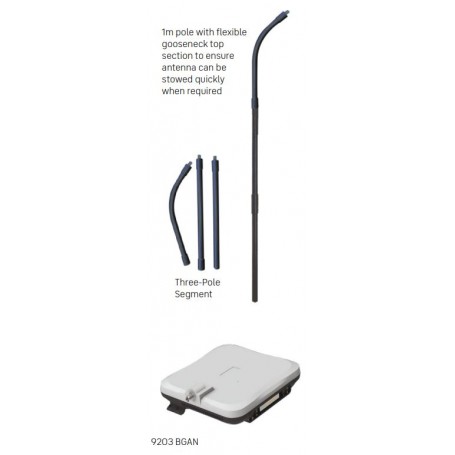

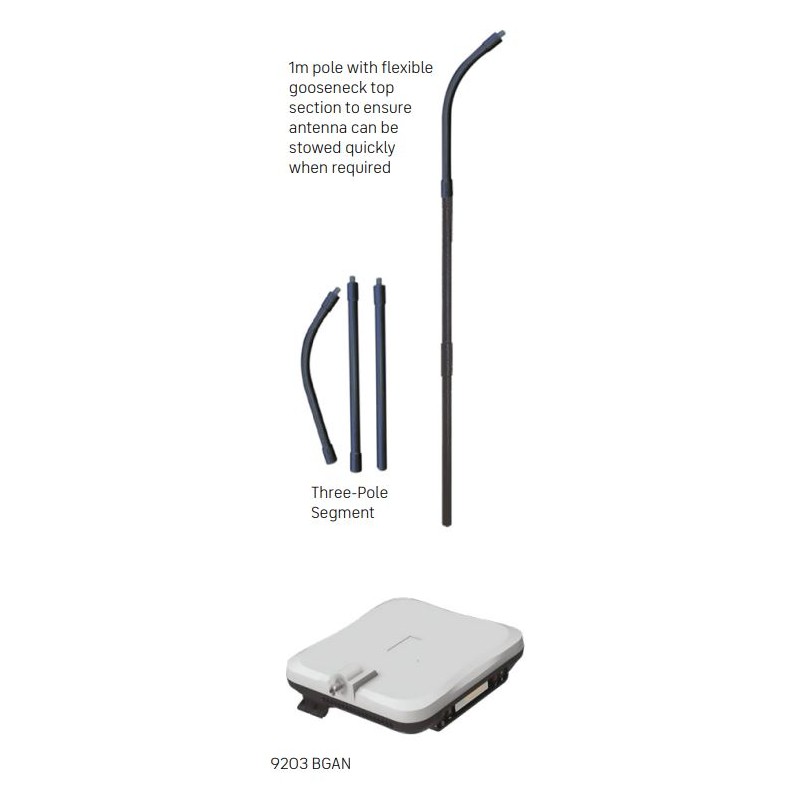

3-delige mast 1000 mm x 20 mm Ø Bovenste gedeelte met zwanenhals, zodat de antenne snel kan worden opgeborgen voor toegang tot voertuigen, enz.

Terminalgewicht 1,4 kg

FREQUENTIE

Satelliet TX-frequentie 1626,5–1660,5 en 1668–1675 MHz

Satelliet RX-frequentie 1518–1559 MHz

GPS-frequentie 1575,42 MHz GPS-signaal via externe antenne

LEVENSDUUR BATTERIJ (alleen oplaadbare lithium-ionbatterij, zonder externe batterij):

Continue TX-tijd Maximaal 2 uur bij 128 kbps

Continue RX-tijd Maximaal 4 uur bij 128 kbps

Stand-bytijd Maximaal 36 uur

EXTERNE VERMOGEN:

AC-DC-voedingskabel met voedingskabels voor de VS, het VK en de EU Optionele BB-55/2590 12V-batterijkabel (1 m) Optionele AN/PRC-148 (MBITR) batterijkabel (1 m)

Verwacht batterijvereiste voor 3 dagen gebruik bij een typische werkcyclus van 5% TX/5% RX: - BB-2590 = 1 batterij, - BB-5590 = 1 batterij, - AN/PRC-148(MBITR) = 3 batterijen

MILIEU OMSTANDIGHEDEN

Bedrijfstemperatuur -5˚ C tot +55˚ C met batterij, -25˚ C tot +55˚ C exclusief batterij

Opslagtemperatuur -25˚ C tot +55˚ C met batterij, -25˚ C tot +80˚ C exclusief batterij

Water- en stof-IP-65-compatibel

Vochtigheid 95% RH bij +40° C

Mechanische trillingen 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

CERTIFICERING CE, FCC, EU AEEA, RoHS 3

INTERFACES: • 1x RJ45 ethernet-connector, • 802.11b/g/n WLAN, • SIM /USIM-sleuf, • DC-barrel-connector, • WebUI (rijk aan functies, consistent met de Hughes BGAN productlijn), • Compatibel met de Hughes BGAN app voor iOS en Android, • Interne gebruikersinterface (iUI) met LCD en knoppen

HOOGTEBEREIK 30° tot 90°
