HUGHES 9203 BGAN Patrol (MPT) standardni paket

Kompaktni, lagani Hughes 9203 BGAN terminal za komunikaciju u pokretu po prvi put omogućuje vojnicima koji su sjahali s konja da ostanu neprekidno povezani sa slikom svijesti o situaciji putem Sustava upravljanja borbom (BMS).

BGAN Patrol terminal povezuje se sa satelitskom mrežom bez potrebe za usmjeravanjem ili intervencijom korisnika i integrira se s postojećim komunikacijskim sustavima i baterijama. Korisnici više ne moraju pauzirati i postavljati statički COTP terminal za komunikaciju – smanjujući ranjivost na terenu.

BGAN Patrol pruža komunikaciju izvan linije vidljivosti (BLOS), proširujući IP mrežu linije vidljivosti (LOS) neovisno o bilo kojoj zemaljskoj mreži. Korisnici se mogu spojiti na standardni pozadinski IP do 100 kbps putem etherneta ili putem ugrađene višekorisničke Wi-Fi značajke za podršku grupi lokalnih veza.

Uređaji krajnjih korisnika, kao što su Android Tactical uređaji, mogu se spojiti na terminal BGAN Patrol za pružanje podataka aplikacijama od vitalnog značaja za stjecanje operativne prednosti nad protivnicima na terenu. Tipične primjene uključuju:

• Omogućavanje Sustava upravljanja borbom (BMS), kao što su TAK i SitaWare

• Premošćivanje mobilnih ad-hoc mreža (MANET) i radijskih mreža izvan vidokruga (BLOS)

• Praćenje Blue Force (BFT) savezničkih snaga na kartama uživo

• Podaci laserskog daljinomjera za pružanje točne udaljenosti do dalekometnih ciljeva za snajperiste, topništvo i zračnu podršku

• Prikupljanje situacijske svijesti i prijem za maksimiziranje koordinacije

• Pozivanje na medicinsku evakuaciju ozlijeđenih (MedEvac)

OSOBINE

Glavne značajke

• Robustan i izdržljiv IP65 ocjena

• Komunikacija u pokretu (COTM)

• Ugrađeni Wi-Fi

• Napredno integrirano korisničko sučelje (IUI)

• Automatska aktivacija konteksta (ACA)

• Omogućen prošireni L-pojas (XL-pojas).

sučelja

• Ethernet veza (RJ45)

• 802.11b/g/n WLAN

Sadržaj paketa

• BGAN patrolna modemska jedinica

• BGAN Patrol vanjska antena s TNC koaksijalnim kabelom

• Stup s nosačem za vanjsku antenu (promjer 2 cm za korištenje s Molle trakama)

• AC-DC napajanje s kabelima za napajanje iz SAD-a, UK-a i EU-a

• Vodič za brzi početak

• Unutarnja litij-ionska baterija

Dodatna oprema po izboru

• Meka torba za nošenje

• Čvrsta transportna torbica

• BB-55/2590 12V baterijski kabel (1m)

• AN/PRC-148/MBITR kabel baterije (1m)

SPECIFIKACIJA * * Proizvod je trenutno dizajnirao i integrirao Hughes , specifikacije i performanse podliježu konačnom pregledu dizajna, testu prihvaćanja, validaciji i provjeri

VRSTA ANTENE Svesmjerna. Nije potrebno pokazivanje

DIMENZIJE

Antena 153 mm x 100 mm Ø

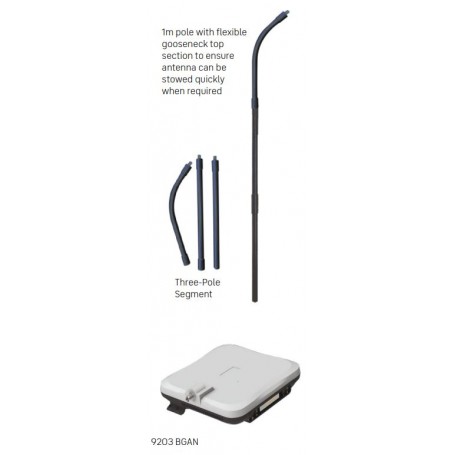

3-dijelni stup 1000 mm x 20 mm Ø gornjeg dijela s guščijim vratom koji omogućuje brzo spremanje antene za ulazak u vozila itd.

Težina terminala 1,4 kg

FREKVENCIJA

Satelitska TX frekvencija 1626,5–1660,5 i 1668–1675 MHz

Satelitska RX frekvencija 1518–1559 MHz

GPS frekvencija 1575,42 MHz GPS signal putem vanjske antene

VIJEK BATERIJE (samo punjiva litij-ionska baterija, bez vanjske baterije):

Vrijeme neprekidnog slanja do 2 sata pri 128 kbps

Kontinuirano RX vrijeme Do 4 sata pri 128 kbps

Vrijeme pripravnosti Do 36 sati

VANJSKO NAPAJANJE:

AC-DC kabel za napajanje s američkim, britanskim i EU kabelima za napajanje Dodatni BB-55/2590 12V kabel za bateriju (1m) Dodatni AN/PRC-148(MBITR) kabel za bateriju (1m)

Očekivana potreba za baterijom za 3 dana korištenja pri tipičnom radnom ciklusu od 5% TX/5% RX: - BB-2590 = 1 baterija, - BB-5590 = 1 baterija, - AN/PRC-148(MBITR) = 3 baterije

OKOLIŠNI UVJETI

Radna temperatura -5˚ C do +55˚ C s baterijom, -25˚ C do +55˚ C bez baterije

Temperatura skladištenja -25˚ C do +55˚ C s baterijom, -25˚ C do +80˚ C bez baterije

Voda i prašina Sukladno IP-65

Vlažnost 95% RH na +40°C

Mehaničke vibracije 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

CERTIFIKATI CE, FCC, EU WEEE, RoHS 3

SUČELJA: • 1x RJ45 ethernet konektor, • 802.11b/g/n WLAN, • SIM /USIM utor, • DC bačvasti konektor, • WebUI (bogat značajkama, u skladu s Hughes BGAN linijom proizvoda), • Kompatibilan s Hughes BGAN aplikacijom za iOS i Android, • Interno korisničko sučelje (iUI) s LCD-om i gumbima

RASPON POVEĆANJA 30° do 90°
